2A3

O Triodo da Emoção

E outros tipos

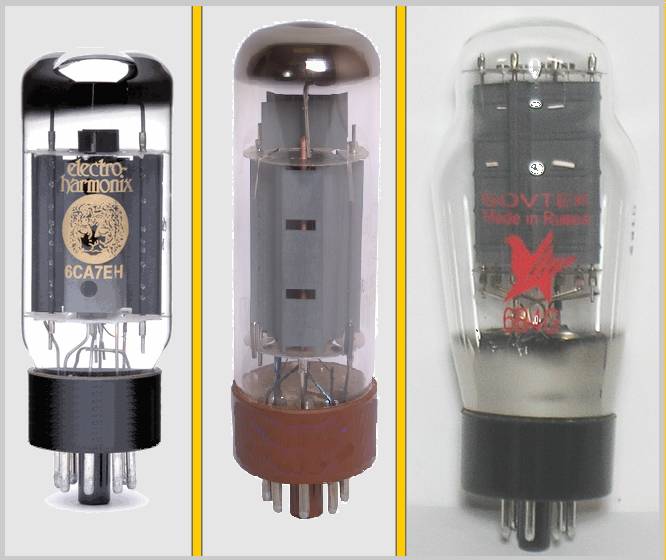

As 2A3 possuem sucedâneas tais como a 6B4 que lhe é idêntica salvo pelo filamento d 6.3 volts e sua base octal, mas a EL34 em suas duas versões também a podem substituir. Acima vemos duas versões de EL34, de placa larga e placa alta respectivamente (a primeira com nomenclatura americana 6CA7) e a 6B4G na extrema direita.

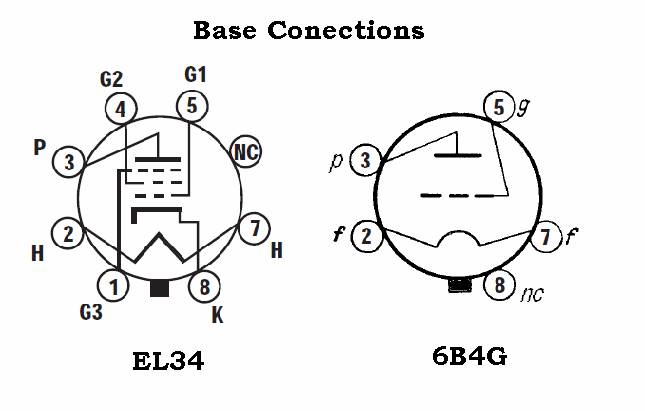

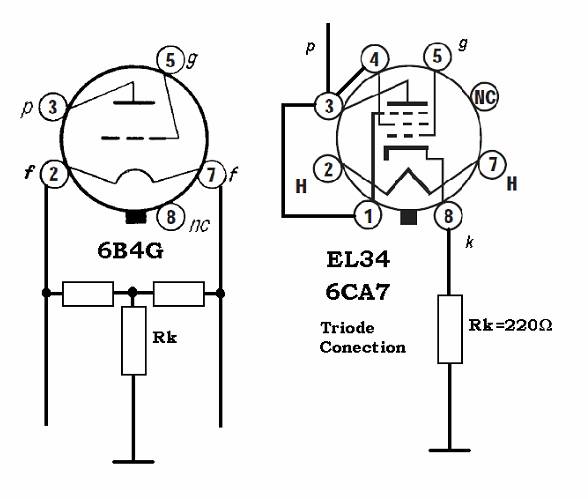

Temos abaixo as conexões internas de ambas e logo a seguir as conexões para EL34 substituir as 2A3.

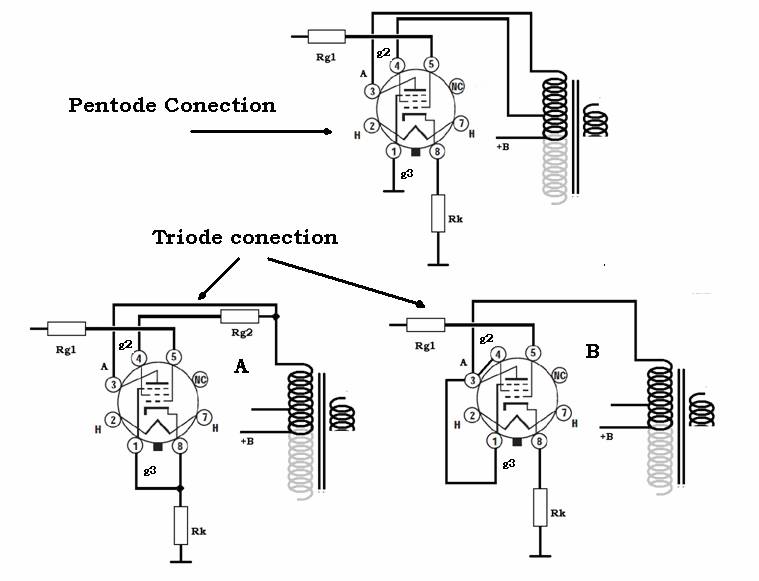

Os esquemas seguem sugestão de Dmitry Nizhegorodov, conforme vemos no esquema amarelo anteriormente demonstrado. A sugestão é totalmente válida  do ponto de vista elétrico, e do ponto de vista econômico por serem mais baratas, mas não provavelmente do ponto de vista sônico pois as EL34 são um pouco mais estridentes que as 2A3 e suas sucedâneas diretas.

Atenção: as EL34 exigem resistor de grade de entrada Rg1 (100R a 1K) pois devido à sua alta transcondutância correm o risco de oscilação em sinais fortes.

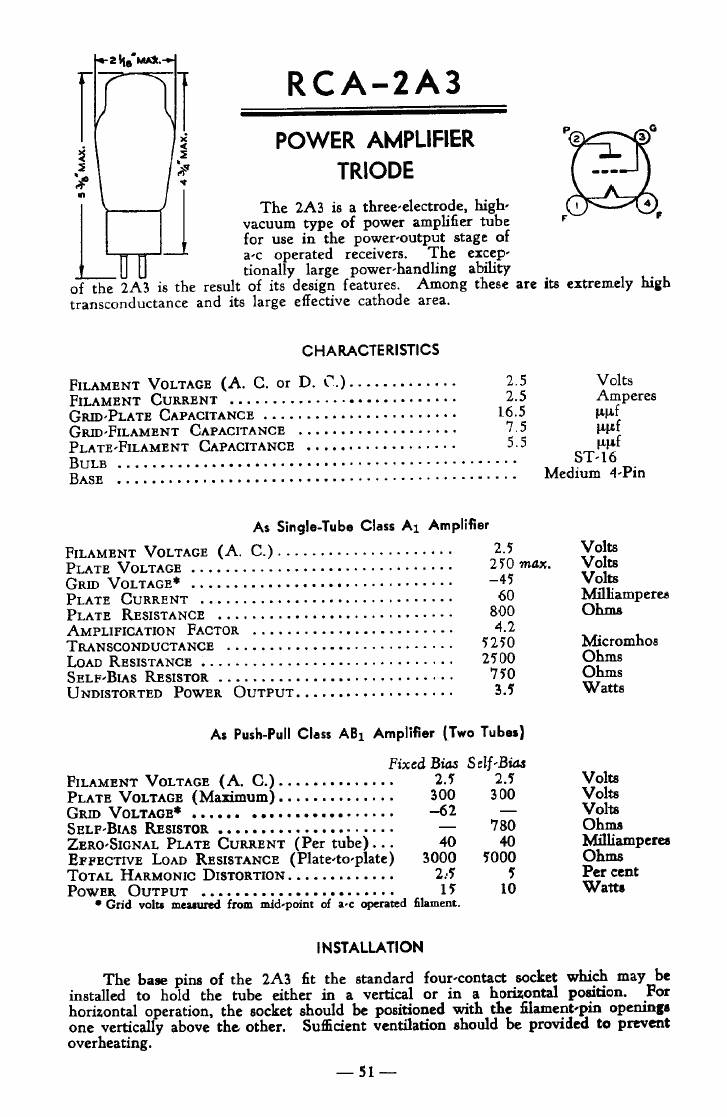

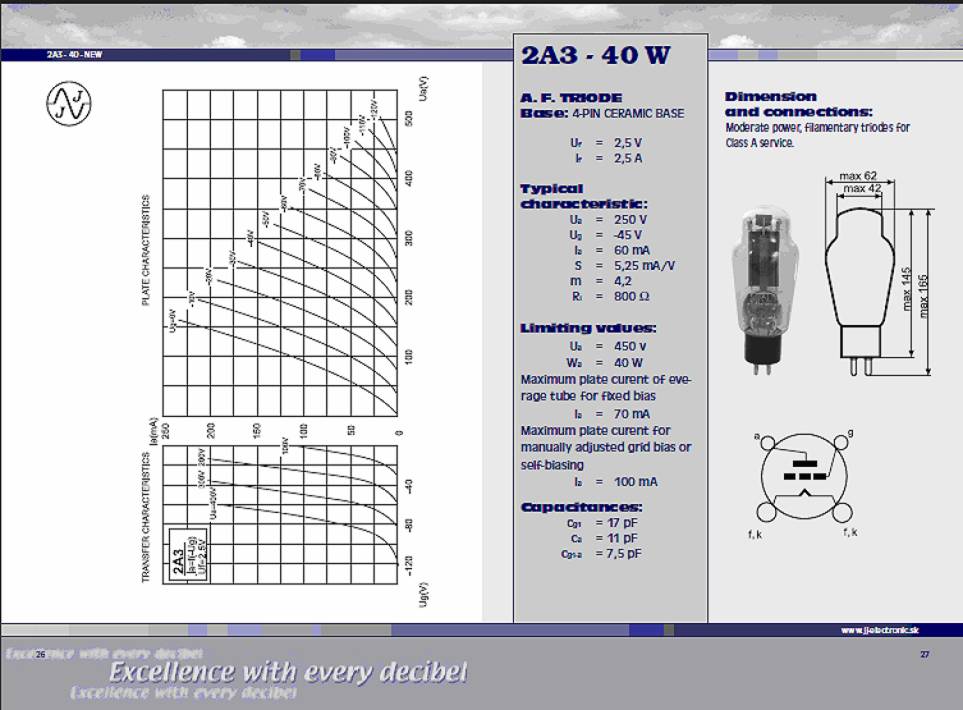

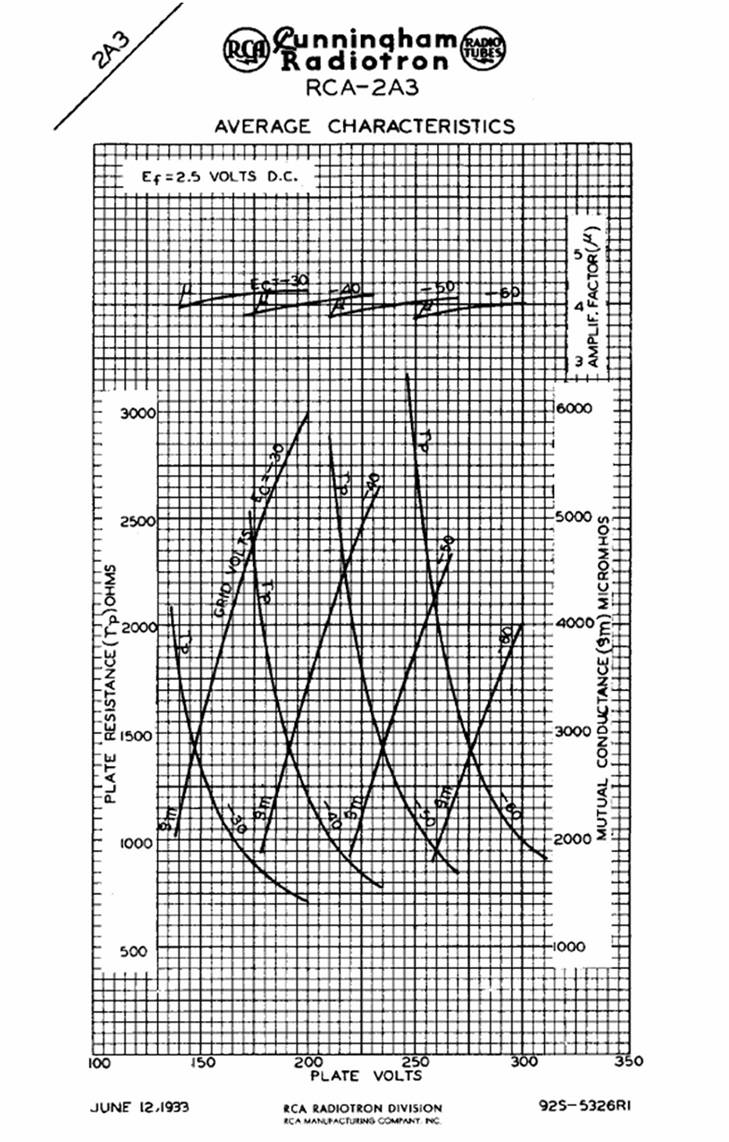

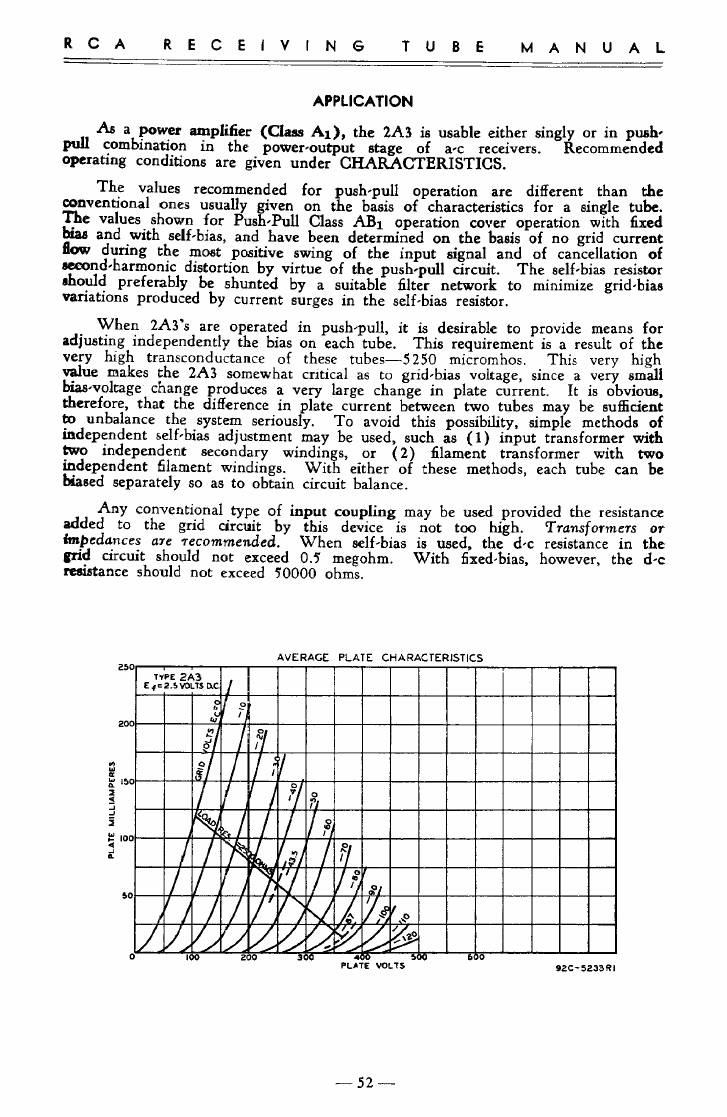

Especificações gerais da 2A3

No próximo capítulo abordaremos a cápsula Zenith Cobra Radionic.

Continua >>>>>>>>
