Gabinete Único para Estereofonia

3

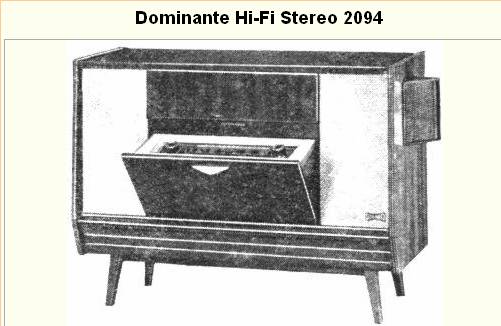

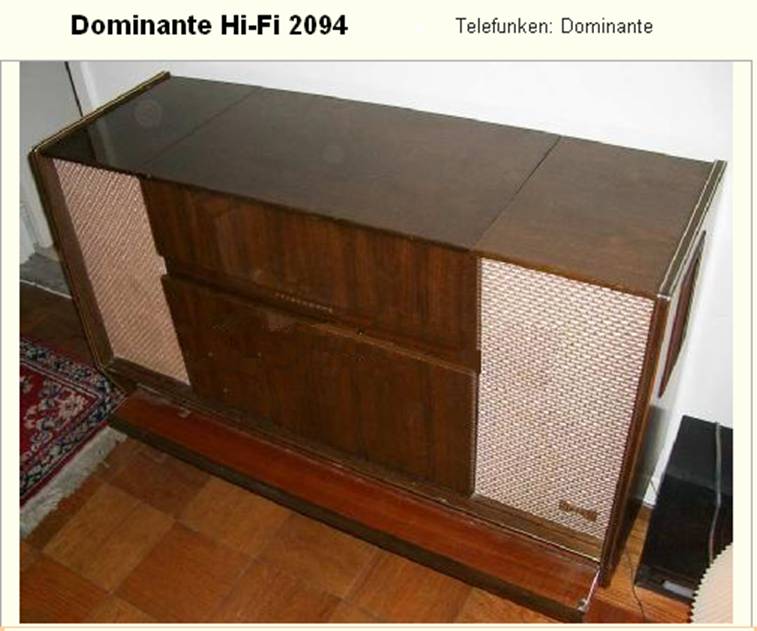

O segundo estágio que propomos são o das eletrolas estéreo em um só móvel. Estas foram razoavelmente difundidas nos anos 60 quer pela Philips, Telefunken, Dominante  e a Standard Electrica,  a General Electric e a Taterka Linear. Que comercializaram vários modelos até bem conhecidos.

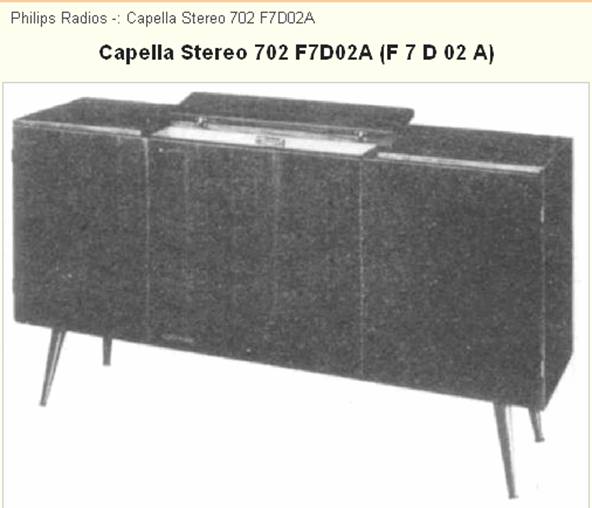

Entre os modelos nacionais acredito que o que produzia melhor qualidade som era a Philips que lançou os tops dos modelos nacionais, os Bi-ampli Reverbeo FR 780A e FR880A que se assemelham ao Capella Stereo aqui demonstrado. Os circuitos da Philips eram calcados nos Fisher americanos sendo que a etapa se saída era sem transformador com os famigerados, porém fascinantes falantes de 800 ohms importados que infelizmente se queimavam rapidamente e não tinham reposição.

Iniciamos demonstrando o conceito da caixa única, largamente comercializado na Alemanha a partir do final dos anos 50 e a primeira metade dos anos 60. O conceito logo atingiu os russos que fizeram rádios sensacionais no mesmo principio e os produziram até os anos 80; bastante conhecidos na Europa, mas praticamente inexistentes em nosso mercado, infelizmente por razoes políticas.

Rören: ECC85 ECH81 EAF801 ECC83 ECLL800 EM87 ECLL800 ECC81 EC92

Transistoren 3× AF106, AF121, BF115, 2× BC107, BC108; Dioden: 2× AA113, 5335c, 6× BA124, Z6, 9730, 9731, 9776.

Rören: ECC85 EC92 ECH81 EF89 EM84 EABC80 ECC83 ECL82 ECL82 GZ34

Rören: ECC85 ECH81 EBF89 EBF89 EM84 ECC83 ECC83 EL86 EL86 EL86 EL86 EZ81 EZ81

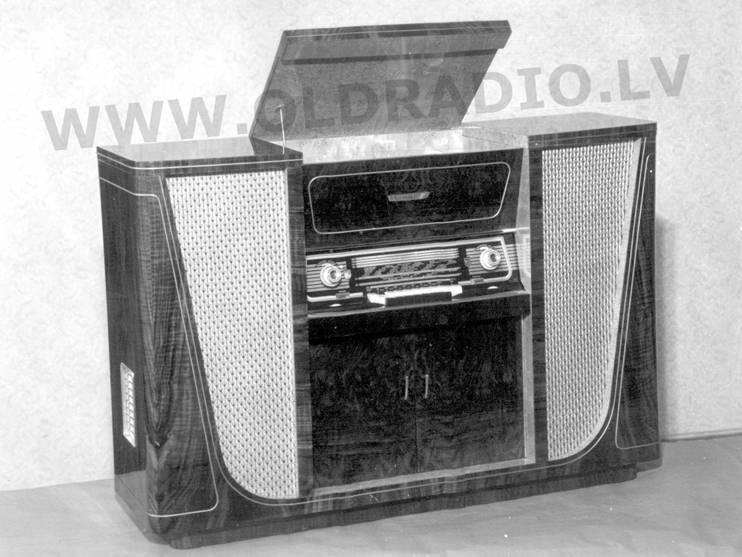

VEF  Topaz   ВЭФ " Топаз " ,  ( РБ-58 АД-С )

Габариты : 133 x 88 x 40 см

15 пальчиковых радиоламп :  6Н3П , 6К4П - 3 шт., 6И1П - 2 шт., 6Х2П - 2 шт ., 6Е1П ,  6П14П - 4 шт ., 6Н2П - 2 шт . В схеме также применены германевые диоды Д2Е и селеновые выпрямители ABC-117-270

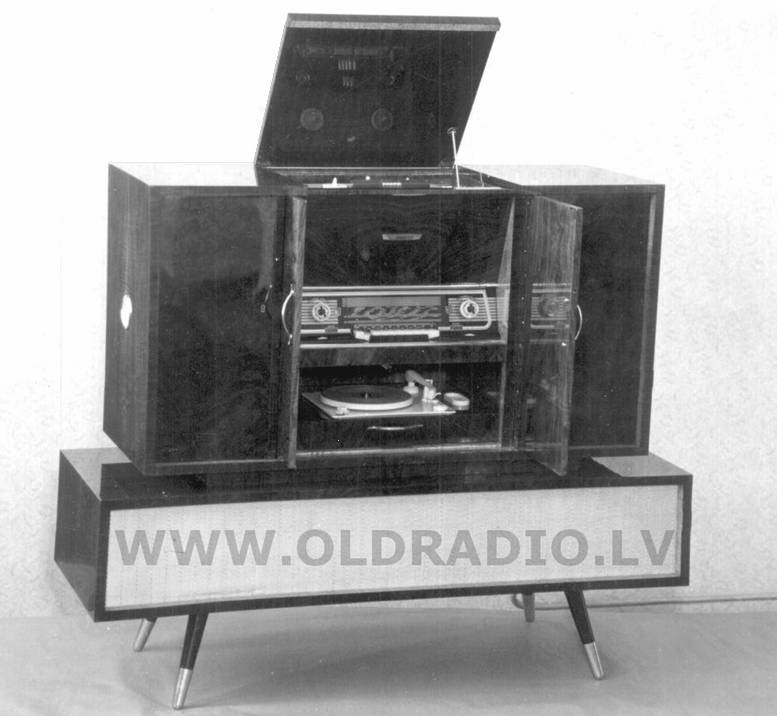

VEF  Almaz   ВЭФ " Алмаз " ,  ( РВ-58 АД-Б )

Габариты : 133 x 143 x 54 см

Вес : 172 Кг !!!

24 радиолампы : 6Н3П , 6К4П - 3 шт ., 6И1П - 2 шт., 6Х2П - 2 шт., 6Е1П , 6П14П - 2 шт ., 6Н2П - 6 шт ., 6П3С - 4 шт ., 5Ц3С ., 6Е5С ., 6П1П –

В схеме также применены германевые диоды Д2Е и селеновые выпрямители ABC-117-270

Modelo extraordinário com gravador de fita, toca discos e amplificador de graves em separado.

6П3С - 4 шт 6П14П - 2 шт

Nossa proposta para gabinete único de alta qualidade

Nossa proposta é baseada nas eletrolas dos anos 60 que ultimamente tem tido uma grande procura com incentivo geral por parte dos músicos. Este produto que há algum tempo estava sendo descartado devido a popularidade dos CDs tem adquirido preços bem elevados no mercado de usados em âmbito mundial. Nosso produto apesar de bastante similar aos modelos “históricos” vem com novas e interessantes características que são fruto de muita pesquisa e experiência.

Optamos por construir um sistema  para uso domestico em ambientes requintados, daí suas dimensões relativamente grandes, não tão grandes quanto os já comentados Paragon e Metrogon mas ligeiramente maiores que as eletrolas que uma vez eram populares no mercado brasileiro. Nosso sistema é tricanal onde teremos os lados esquerdo e direito e mais o canal de graves. A configuração é com divisor de freqüências para quatro vias com canais superpostos nos graves. Introduzimos um novo conceito que esta se tornando conhecido na Europa, mas que, todavia não se populariza devido ao preço. A caixa acústica em mármore. Considerando o Faça você mesmo, o preço poderá cair bastante e v. terá um sistema que posso afirmar “Non Plus Ultra”.

O mármore e as pedras calcarias oferecem propriedades acústicas especiais já conhecida pela humanidade desde a antiguidade. Por isto as catedrais eram construídas em mármore.  (veja comentário em: http://www.novacon.com.br/audiodyna.htm  do artigo de Ultra High Fidelity Magazine nº 80 de 2007

Quando v. faz um gabinete em mármore existe um interessante fenômeno. O mármore ou as pedras em geral são transparentes ao som sem lhes imputar nenhuma coloração, mas a sua presença física impõe restriçõesao movimento das pressões atmosféricas. Isto garante um extraordinário aumento do nível sonoro de ate 8 db! Sem necessitar de amplificação extra! E mais com a mais absoluta clareza conhecida e você terá um equipamento para no mínimo os próximos 100 anos!  Como nas eletrolas, previmos duas prateleiras para os equipamentos necessários. Para uso doméstico você não precisará de mais de 15W para excitação das caixas de mármore e não mais de 30W para o canal de graves. O amplificador MONITOR descrito em http://www.novacon.com.br/audioamppen4.htm com o amplificador suplementar de graves chamado de expansor  e descrito em http://www.novacon.com.br/audioconcer.htm  é uma proposta ideal para o conjunto. Outras sugestões incluiriam o Musicalnii Hosting de Pavel Petrenko e o 6P45S  de Sergei Sergeev, este ultimo dado sua potência, não necessita de um amplificador de baixos em separado: também os amplificadores da fig 13 e fig 14 todos disponiveis em http://www.novacon.com.br/audioamppen.htm . em, alguns interessantes projetos publicados na revista “Radio” que se encontram em http://www.novacon.com.br/audiooutpre31.htm e http://www.novacon.com.br/audiooutpre31b.htm também se prestam para o projeto. Especialmente o de M Ganszburg e Magistralmente o de Yuri Romannyuk.

A seguir damos nosso guia iconográfico que bem indicam nosso projeto. Não entramos em considerações detalhadas devido às tolerâncias permitidas bem como a aceitação de algumas modificações que possam ser realizadas pelo leitor experiente. Limitamos a dar as medidas finais e algumas notas ilustrativas à medida que  as figuras desfilarem em nossa página.

Aparência do conjunto montado

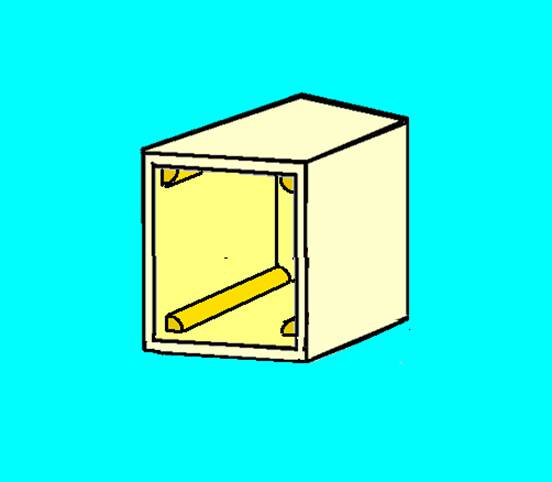

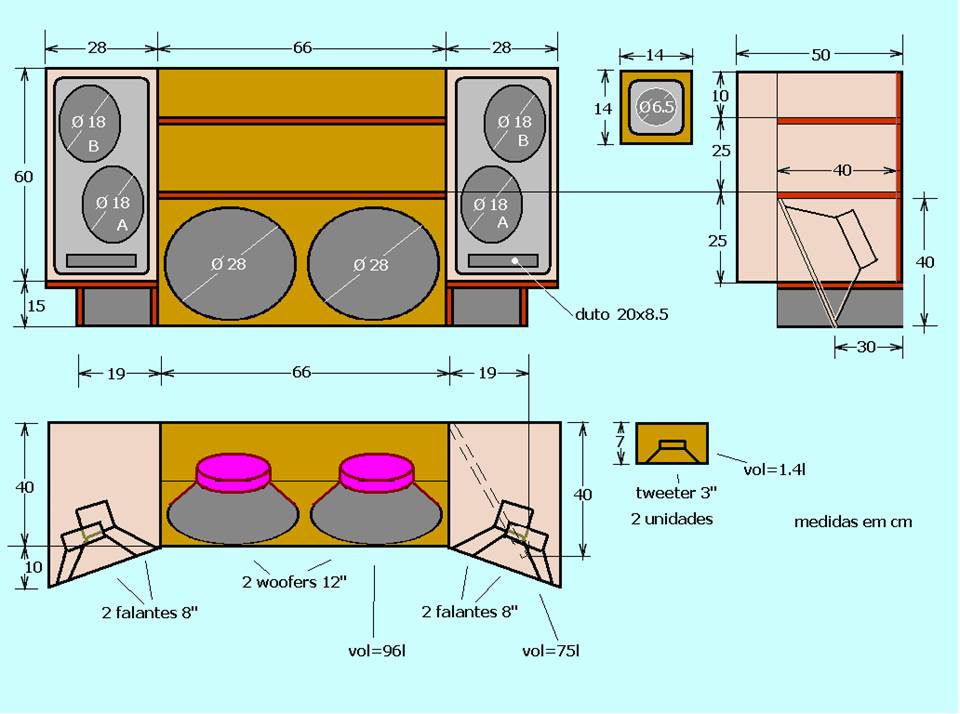

Unidades em mármore. Espessura mínima 30mm

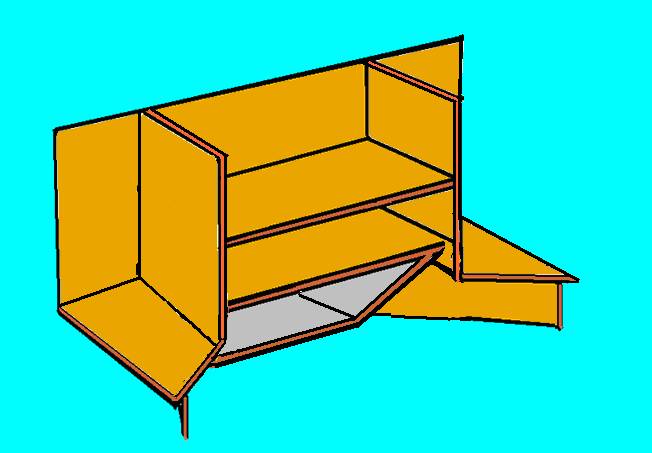

Aparência da estrutura da estante

Nota: os painéis frontais de suporte dos alto-falantes são em madeira compensada ou MDF de 25mm de espessura e os cortes dos falantes simplesmente adequados para os mesmos Existe uma janela de 200 x 85mm nas caixas laterais. Os falantes de graves são colocados em caixa hermética.

 Na proposta os tweeters ficam por fora em pequenas caixas separadas. Mas nada impede que os mesmos sejam colocados nos painéis frontais das caixas de mármore ou mesmo em suas laterais.

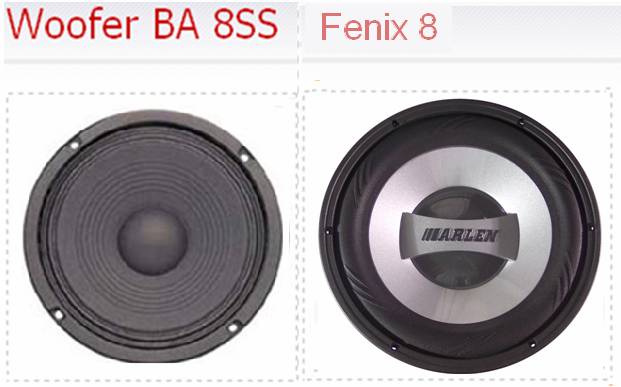

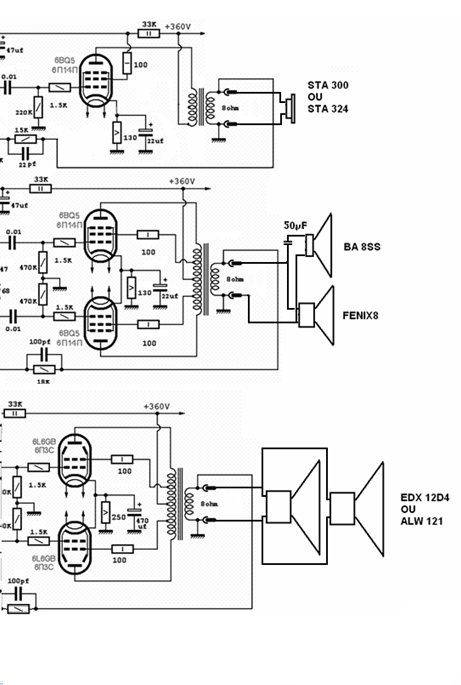

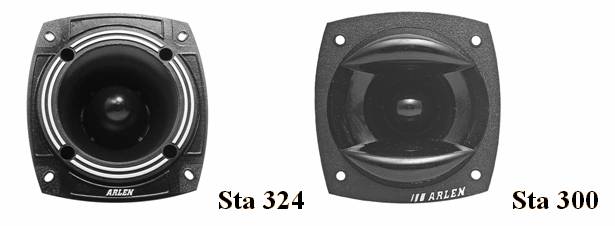

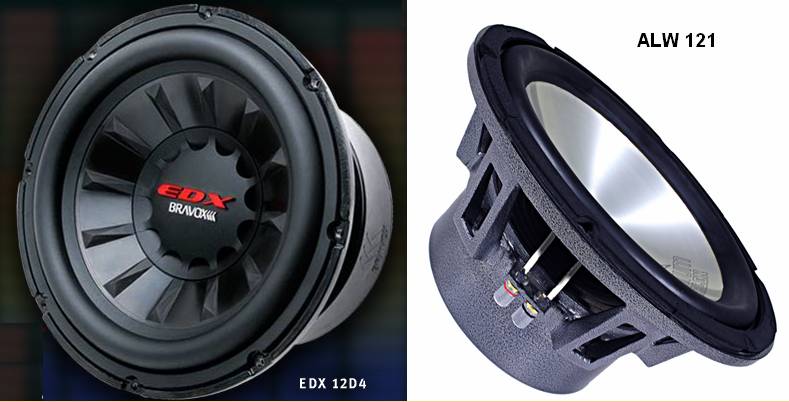

Abaixo, alto falantes propostos divisores de freqüência e esquema de ligações aos falantes

em acordo com os amplificadores escolhidos.

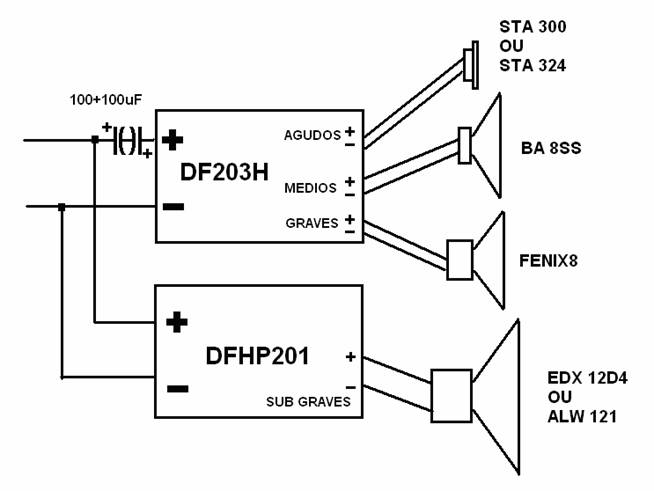

Para ligação em dois amplificadores convencionais de dois canais.

Apenas um canal demonstrado

Para ligação no MONITOR com o Expansor

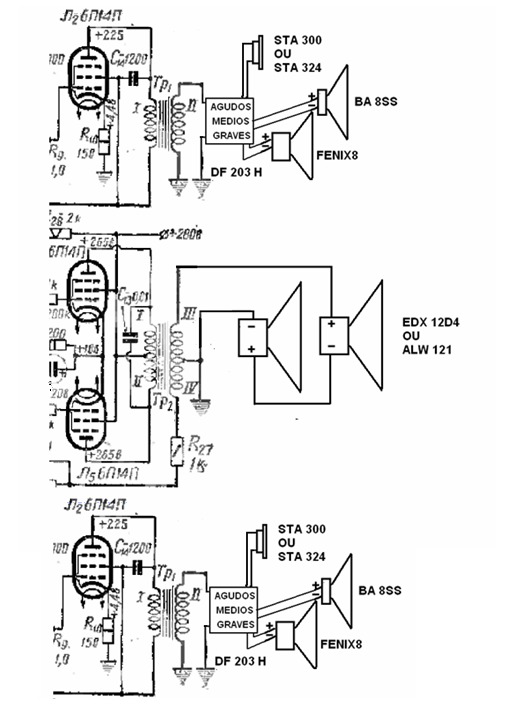

Para ligação no amplificador de Yuri Romayuk Usam-se apenas dois divisores DF203H . O agudo é dividido no segundo transformador de saída tr3 e tr4

Para ligação no amplificador de M. Ganburg

Para ligação no amplificador de Pavel Petrenko

DFHP201

DF203H

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Uma outra sugestão:

Sugestão de gabinetes ultra reforçados em MDF. de 30mm de espessura.

Não corresponderão ao mesmo timbre de reprodução do excepcional gabinete acima.

Serão apenas convencionais- Nada assustador!

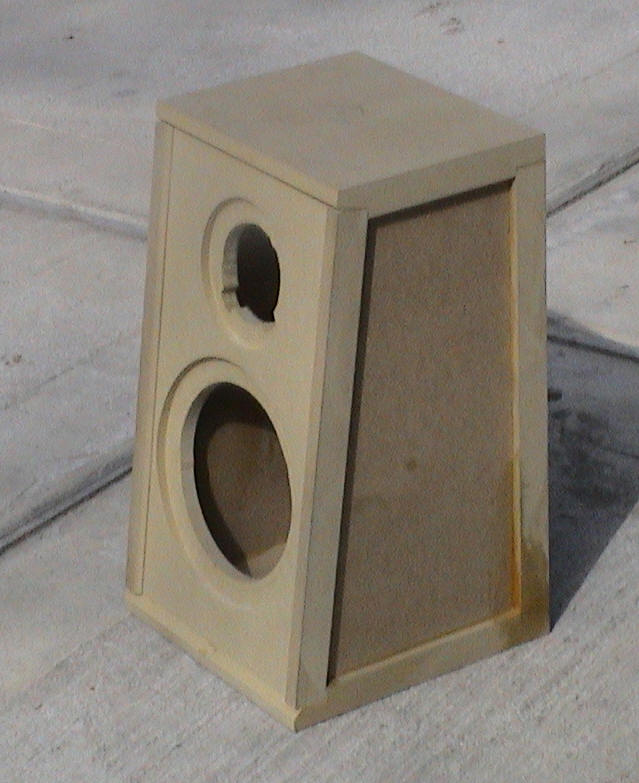

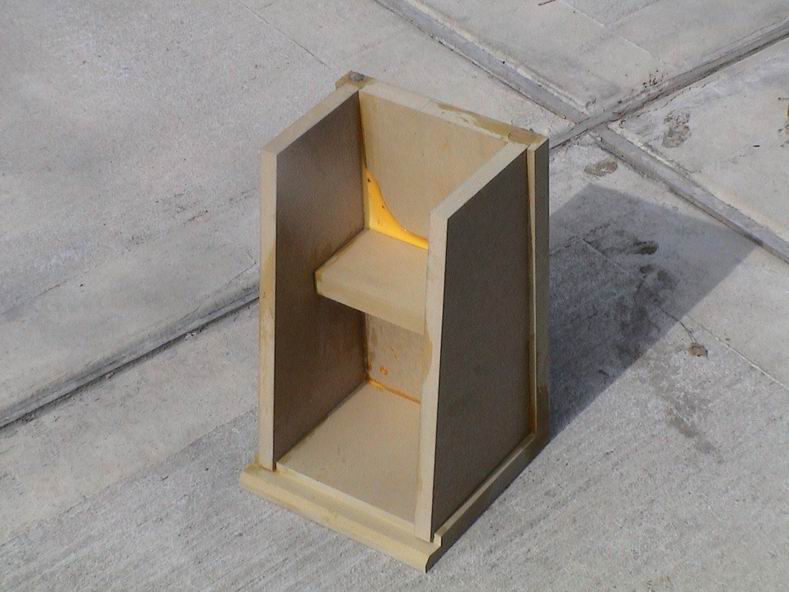

Detalhes para as caixas laterais

Detalhe para o gabinete central.

Nesta segunda proposta as figuras bem definem sua construção. A caixa de graves com os falantes inclinados a aproximadamente 60º cria uma espécie de gabinete dividido e fechado conjugado com uma mini corneta. Os falantes são colocados em oposição de fase para soarem corretamente tem sua parte traseira fechada.

Medidas : L=66; H=40; P=40  painel de inclinação H=13 medidas em cm. Dois subwoofers de 12”.

As duas caixas laterais usam um woofer de 8” e tweeter de 3”

Medidas : Base: L=28; P=28 :Tampo: L=28; P=21 : Altura H=56; averturas adequadas para os falantes.

 medidas em cm

>>>>>>
