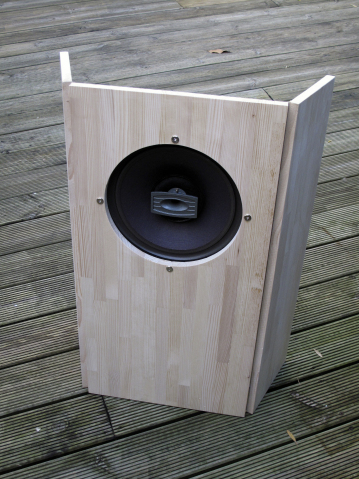

Biombo de Goodmans 12’
Sonofletor aberto
Utiliza um falante full range de 12”. Feito com compensado de 18mm
Largura =64 cm: Altura= 128cm Portas laterais montadas em dobradiça de piano
Largura das portas 23cm.

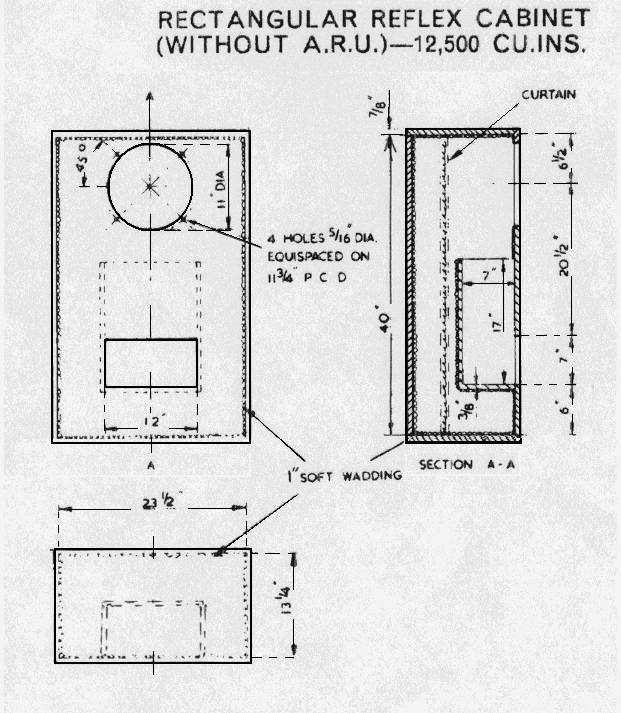

Gabinete Goodmans
Para falantes de 12”
O A.R.U. “Acoustical Resistance Unit” é um sistema destinado a dar carga aperiódica* ao gabinete, resultando num som final próximo ao da suspensão acústica (gabinete fechado),porem com mais clareza e definição nos médios graves e nas freqüências de voz. O sistema do bass reflex deixa de ser sintonizado abrindo uma larga faixa de absorção de freqüências e o duto longo como corneta, passa a ter amortecimento direto.
*aperiódica = significa sem sintonia.
Desenvolvido nos anos 1930 e difundido nos anos 50 e 60 é um misto de corneta dobrada com bass reflex chamado de “Vented Horn” “Janela/Corneta” . utiliza uma grossa cortina interna logo atrás do falante além de uma forração interna para evitar reflexões internas e oferecer um som puro e nítido pela radiação frontal do falante.
Temos aqui uma moderna versão da Goodmans com A.R.U.
As bolinhas grandes representam enchimento com material de alta absorção e as bolinhas finas de menor absorção, controlam também a velocidade do ar no interior do gabinete. O pórtico distribuído, (furinhos na traseira) determinam o timbre final do gabinete.- Alto falante de 10”.

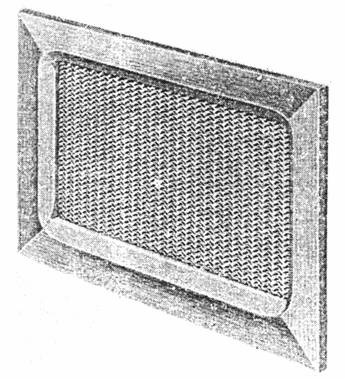

Segundo E.J. Jordan sugeriu em Wireless World fev. 1956, uma forma prática de criar uma aperiódica numa bass reflex é usar um decido de algodão ou lâ entre duas grades de chapa expandida na saída do duto reflex como na figura. No artigo toda a teoria de calculo para tal: http://homepage.mac.com/planet10/TLS/downloads/TedJordanAperiodic.pdf
De um modo geral os projetistas e fabricantes de gabinetes têm por finalidade melhorar a resposta das baixas freqüências, ou da eficiência total do alto-falante, ou reduzirem o tamanho dos mesmos, usando várias combinações de aberturas ou de elementos que irradiem a energia de baixa freqüência gerada pela parte traseira do alto-falante ao ouvinte. Estes gabinetes são chamados como caixas bass-reflex ou gabinetes de pórtico ou janela. Seus interiores são forrados com vários materiais não absorventes (por exemplo, fibra de vidro) contudo, este tipo de gabinete não é inteiramente enchido como nas caixas seladas com material absorvente por duas razões. O ar deve fluir livremente em seu interior até a abertura e com enchimento interno isto não é aceitável. Os pórticos reflex são ajustados pelos seus diâmetros, comprimentos, e suas formas em certa medida afetam a massa e o movimento do ar de dentro do gabinete e desta forma favorece certas freqüências em detrimento de outras da mesma forma que um apito produz um determinado som. Estes tipos de gabinete possuem uso geral porque possuem tamanho menor e oferecem um baixo razoável quando ajustados corretamente. Estes gabinetes estão bem assimilados, ao menos para o desempenho das baixas freqüências, Possuem sua base funcional nos trabalhos de Thiele e Small que aplicaram a teoria elétrica do filtro ao comportamento acústico dos alto-falantes em gabinetes,
Um radiador passivo usa um segundo alto-falante “passivo" ou um excitador “passivo"(não eletricamente conectados), para produzir o aumento de nível acústico nas baixas freqüências ou a redução de tamanho de modo similar as bass- reflex. Com a vantagem de eliminar tubos e aberturas por onde o ar se movimenta, às vezes de forma ruidosa. Também, os ajustes para um radiador passivo são geralmente muito mais fáceis de se obter. Sua a desvantagem é necessitar de um radiador passivo cuja construção exige a mesma precisão do falante excitador, aumentando o custo final. Os radiadores passivos podem ser montados na parte dianteira, traseira ou lateral. Estas caixas se caracterizam por possuírem sempre um alto-falante ativo e um passivo.

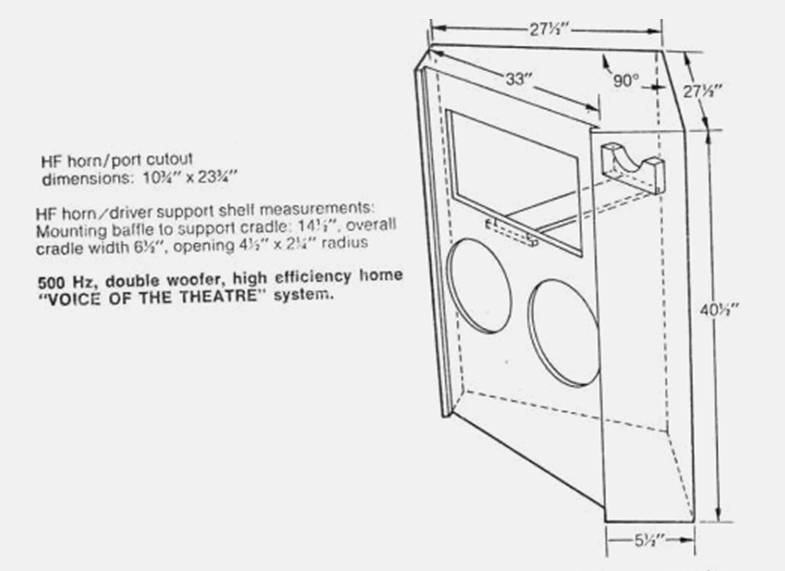

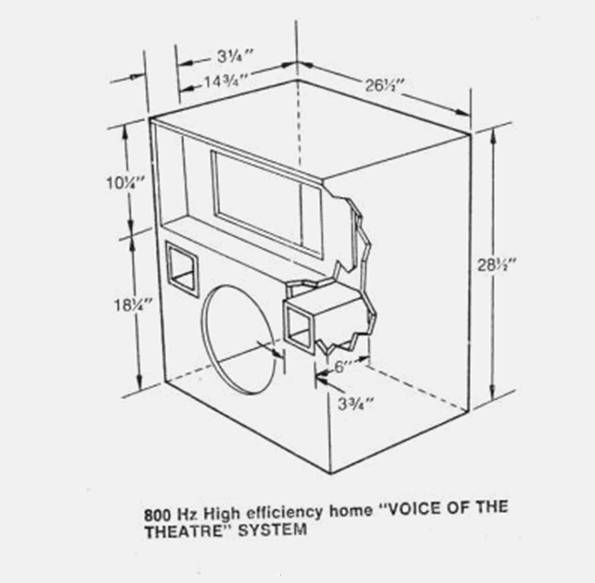

Altec Lansing “Voice of the Theatre”
Em três versões

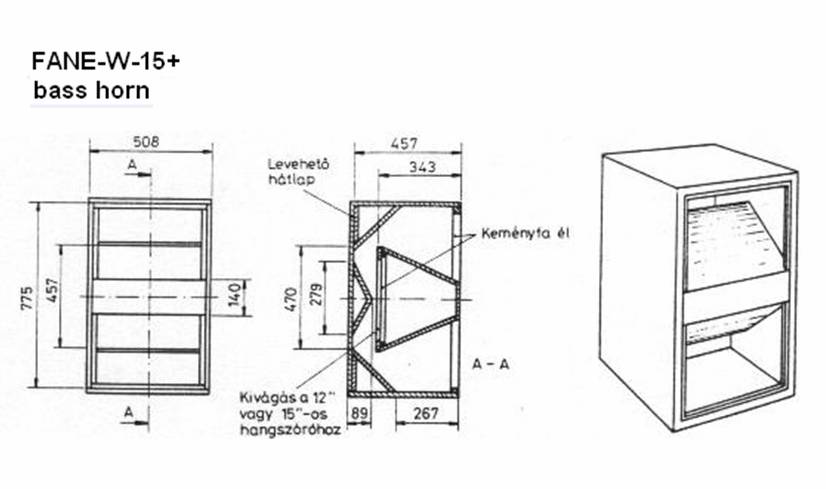

Fane W-15+
Corneta dobrada compacta de fabricação Húngara para reprodução de som de cinema em pequenas salas de cine clubes.
Aceita falantes de 12” ou 15”

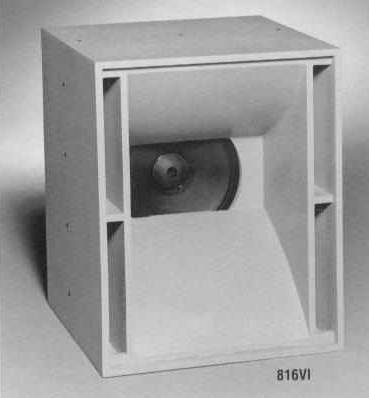

Jensen Ultraflex
De produção Italiana
Variações sobre as Ultraflex originais com adição de uma pequena corneta tipo Altec. Voice of the theatre.
Os volumes são os mesmos dos apresentados em: http://www.novacon.com.br/audioamppen2.htm apenas com os falantes recuados. O modelo 828H repete o projeto A-7 multiplicando todas as medidas por 0.73.
Ultraflex original para comparação
