JBL

Dois gabinetes únicos para Estereofonia

1º tipo PARAGON

2º tipo METREGON

XXXXXXXXXXXXXXXXXXX

Gabinete PARAGON

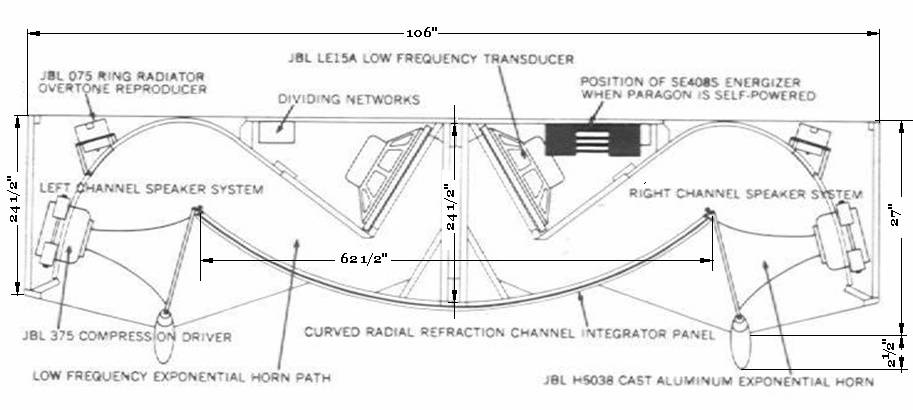

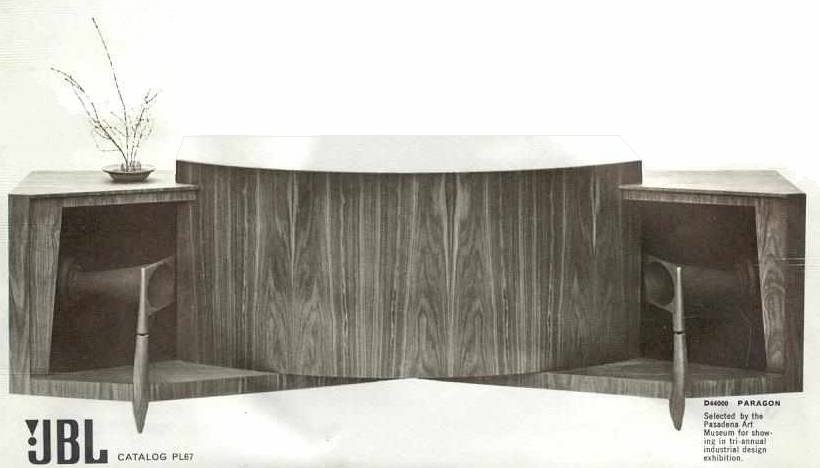

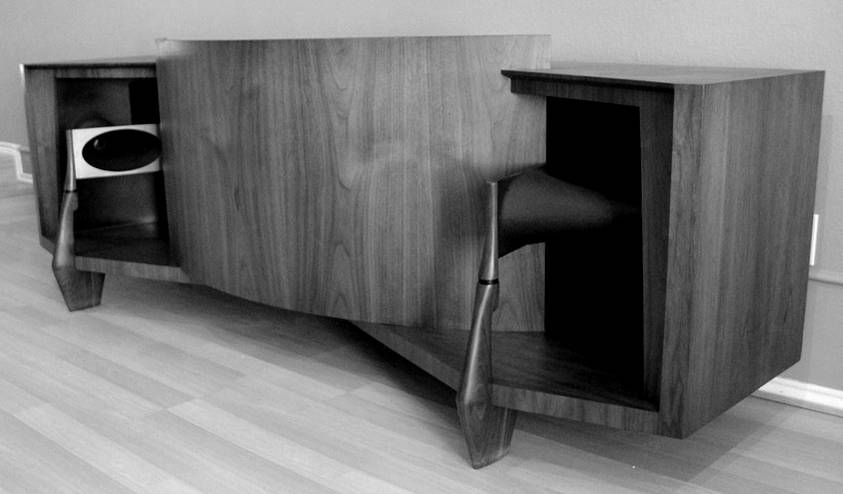

PARAGON Vista em perspectiva

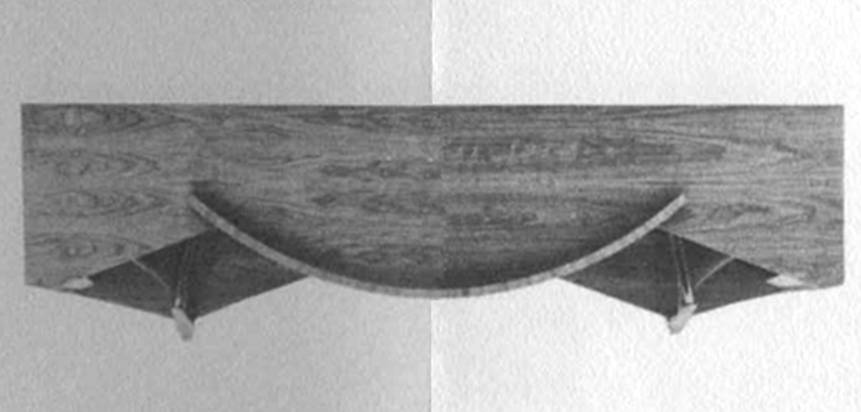

PARAGON Vista de topo

PARAGON D44000: Dimensões. Vide desemho.

Pés: 3 ¾” ;  Altura das chapas 33 ¾” .

Comentários:

O sistema de trompas METROGON da JBL é dividido em duas caixas siamesas exatamente simétricas uma da outra. As trompas são colocadas em posição oposta uma da outra e suas ondas acústicas refletem na superfície cilíndrica de sua parte frontal. Devido às curvas das chapas que se fazem necessárias, o custo do produto final é muito elevado.

No projeto damos as medidas básicas do móvel duplo que é posteriormente montado como uma única unidade. Desde já deixo claro que as superfícies curvas não são em absoluto necessárias, pois vendo nos vários artigos que publico nesta pequena obra, praticamente todas a trompas, trompas dobradas e caixas labirinto são formadas de placas planas em seu processo construtivo. As mais famosas seriam o gabinete Klipsch, a caixa Hartman e a gigante corneta Imperator.

http://www.novacon.com.br/audiokiphor.htm, http://www.novacon.com.br/audioafca2tm.htm e http://www.novacon.com.br/audioqhorn.htm respectivamente.

Apesar do sistema não estar minuciosamente detalhado, os dados constantes são suficientes para a reprodução de um móvel semelhante se o leitor o desejar.

Características originais:

Tweeter 700Hhz domo mod 075

Mid range 500Hz mod 375

Woofer 20-600Hz mod LE15A

xxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Gabinete METREGON

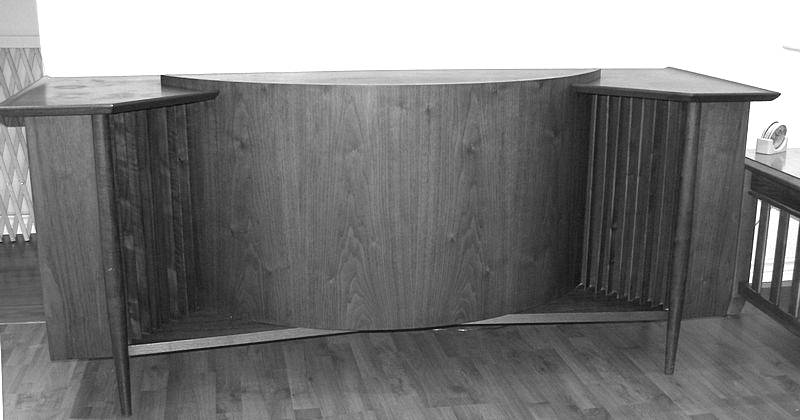

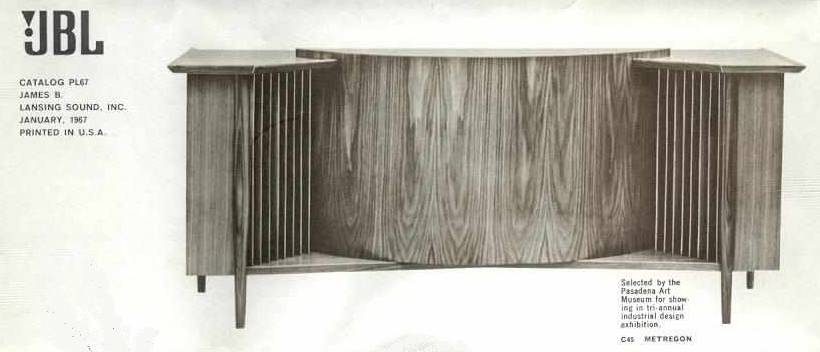

METREGON Vista em perspectiva

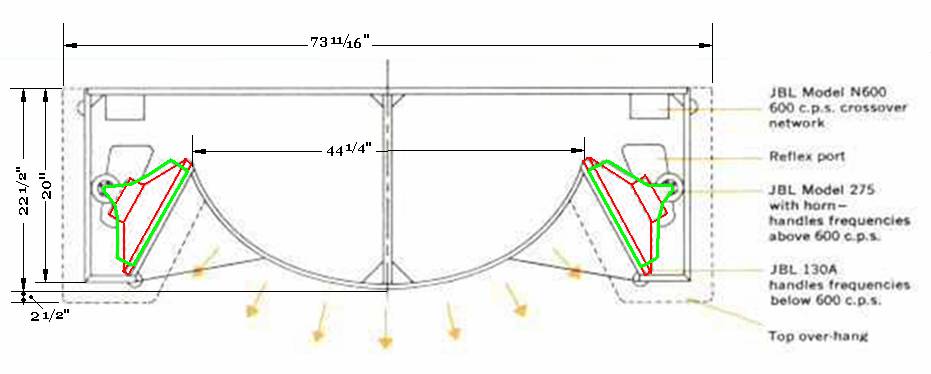

METREGON: Dimensões (Vide desemho.) e falantes recomendados incluindo corneta e divisor de freqüências.

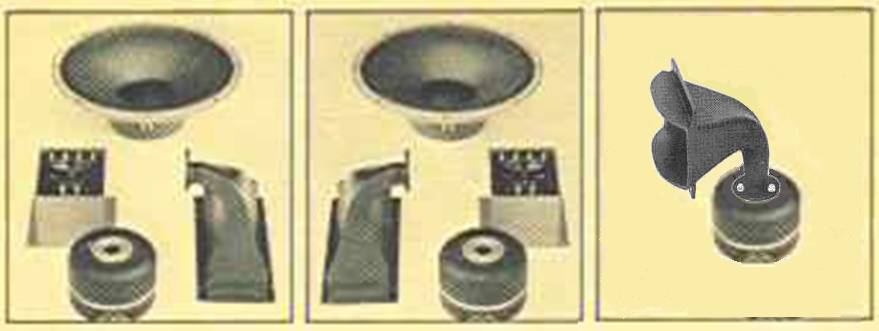

Detalhe para o driver 275 com a corneta H5040.

Comentários:

A METREGON é do tipo bass reflex.

A METREGON é desenvolvida para o conjunto de falantes 205 acima demonstrados.

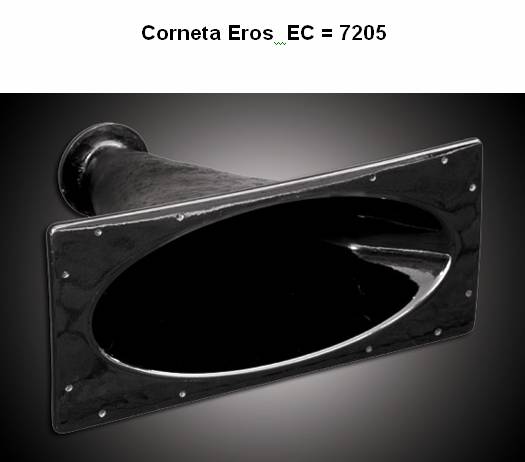

Todavia outros sistemas podem ser usados. A corneta em cotovelo é praticamente impossível de ser encontrada por estas bandas, em seu lugar V. pode usar uma corneta reta e curta ou um falante de médios adequado com a traseira fechada. Existe uma abertura necessária nos tipos bass-reflex que é colocada no fundo de cada caixa. O pórtico de fundo pode ser substituído por um retangular de 8 3/4 “ X  3 5/16” sem posição crítica.  A altura total do gabinete é de 30 polegadas e os pés tem altura de 5 polegadas. A construção segue em linhas gerais o gabinete duplo PARAGON.

Observe o balanço existente no tampo superior na construção do móvel.

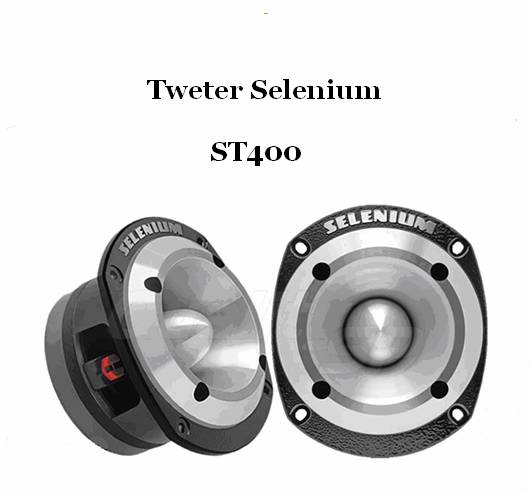

Abaixo sugerimos os falantes nacionais que podem substituir os originais nos dois sistemas..

Características originais:

Woofer 20- 600Hz  130A

Tweeter 600-15000Hz driver corneta periscópio mod 275 H5040

xxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Falantes

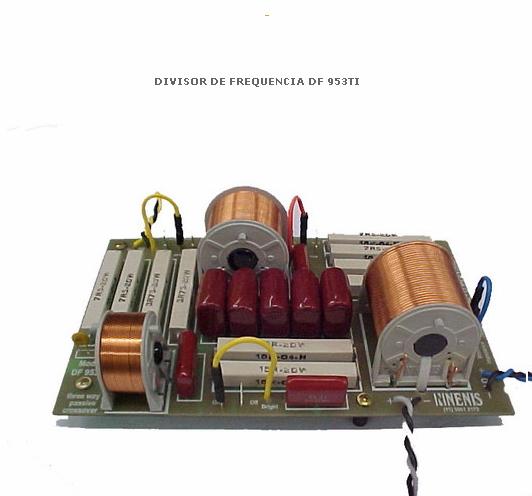

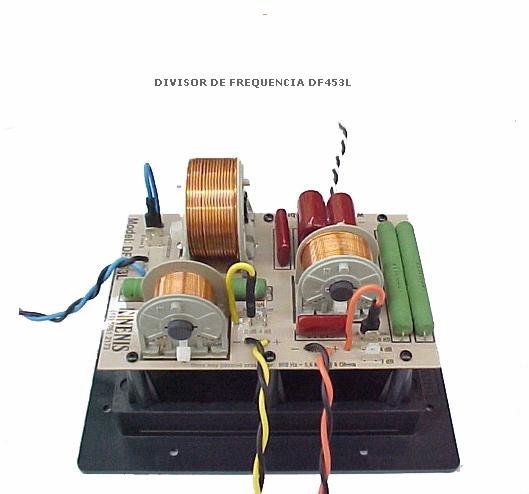

Divisores

Número de vias : 3
Freqüências de corte : 400Hz - 1,7KHz
Máxima potência : 950 W (RMS)
Tipo de Filtro : Linkwitz-Riley
Ordem : 2ª-ordem
Dimensões : 137 x 215 x 60mm
Peso aproximado 1250g
Atenuação : 0/3/6dB na saída de médio; 6/7,5/9dB no driver
Informações adicionais : Parâmetros configuráveis: impedância do woofer-48Ohms; Atenuação na saida de médio-0/3/6 dB; Atenuação na saída do driver-6/7,5/9 dB, Ajuste de brilho na saída do driver-ON/OFF.

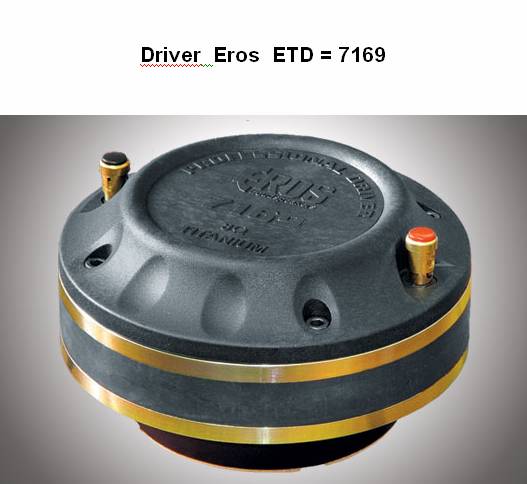

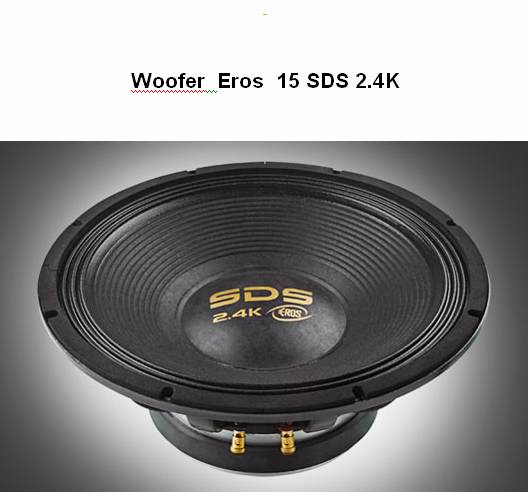

Aplicação : Um ou dois alto-falantes de grave (15 ou 18), Um alto-falante de médio (10) e um driver de faixa extendida (Titanium)

Número de vias 3 vias
Freqüências de corte 900Hz - 5,6 KHz
Máxima potência 450W RMS
Tipo de Filtro Linkwitz-Riley
Ordem 2ª-ordem
Dimensões 150 x 100 x 55 mm
Peso aproximado 585g
Atenuação Ajustável
Informações adicionais Parâmetros configuráveis: -Impedância do alto-falante:4 ou 8 Ohms; -Atenuação do médio:0,4 ou 7dB; -Atenuação do tweeter:0 ou 4 dB. Este divisor pode ser adquirido fixado em painel plástico - opçãoCC: Informações (vide Painel-linha prof.)

Aplicação Um ou dois alto-falantes de grave, Um Alto-falante de médio e Um tweeter
