Linha Preferencial de Falantes Bozak

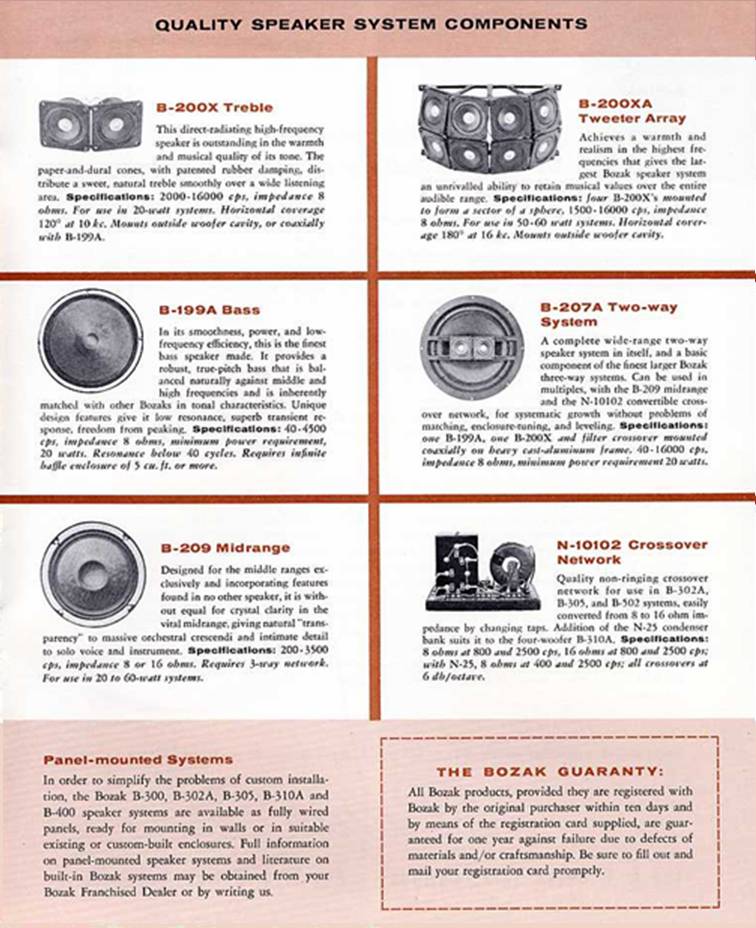

O quadro abaixo demonstra a linha preferencial dos falantes da Bozak. Apesar de fabricarem modelos sob encomenda, incluindo o seu 27 polegadas, rival do 30 polegadas da Eletro Voice e da University. Esta era sua linha preferencial de tipos.

B-200 X – Par de tweeters  para 2000-16000Hz.

B-200XA – Oito tweeters arranjados para efeito de corneta.

B-199A – Falante de baixos. 12”. Resposta de 40-4500Hz.

B-207A – Falante coaxial formado pela reunião de B-199 e um conjunto B-200X.

B-209 – Squawker para freqüências médias. 200-3500Hz. 6”.

N10102 – Divisor de freqüências Universal.

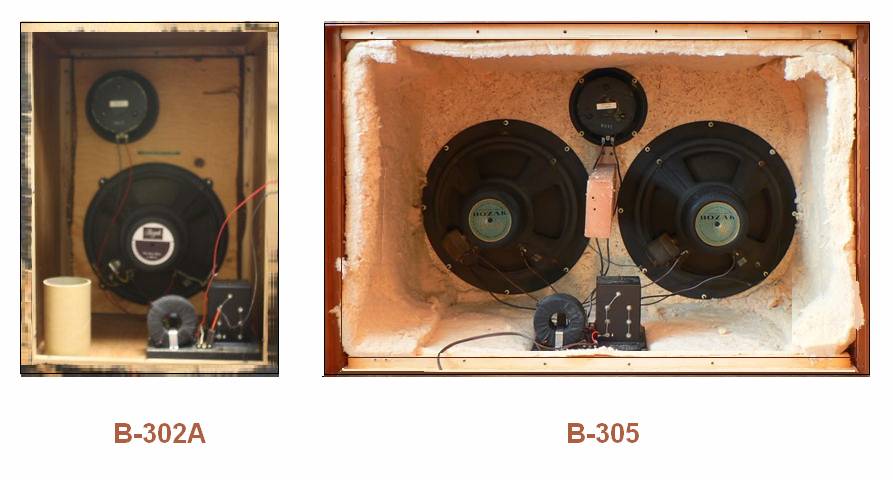

Logo abaixo apresentamos os projetos B-302A e o B-305. Ambos utilizam os coaxiais B-207 e os mid range B-209 com divisor N-10102. A diferença de tamanho demonstrada no conjunto B-305 é devido ao uso de dois B-207 de série antiga.

Dimensões em Polegadas.

B-302A;      W =25” ;  D 20”;   H=29. ½”

B-305:         W =25” ;  D 20”;   H=29. ½”

Duto na B- 302A:     H=6 ¼ “ ; F=3”

W= Largura,  D= Profundidade,  H= Altura,  F= Diâmetro

Em nosso projeto são empregados apenas dois conjuntos B-207A  , duas unidades B-209 e dois divisores N-10102. Ei-los.

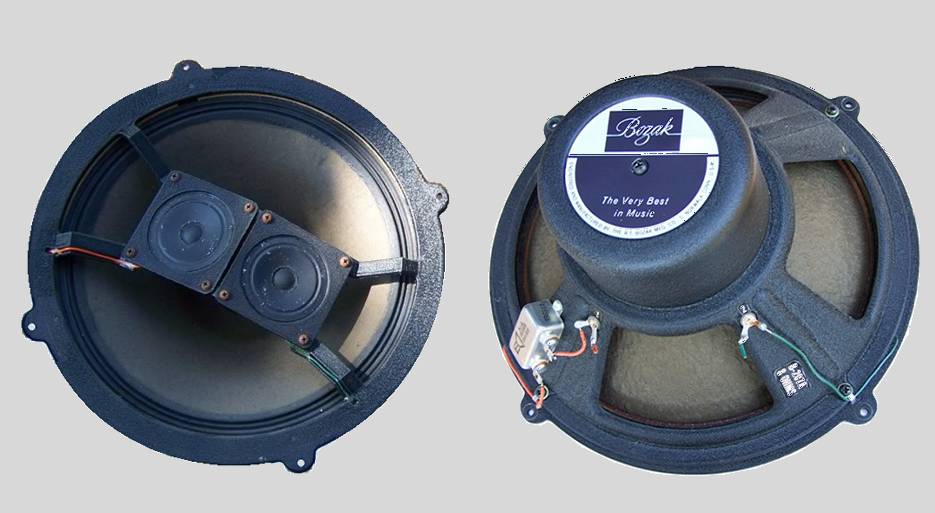

B207A de primeiras séries

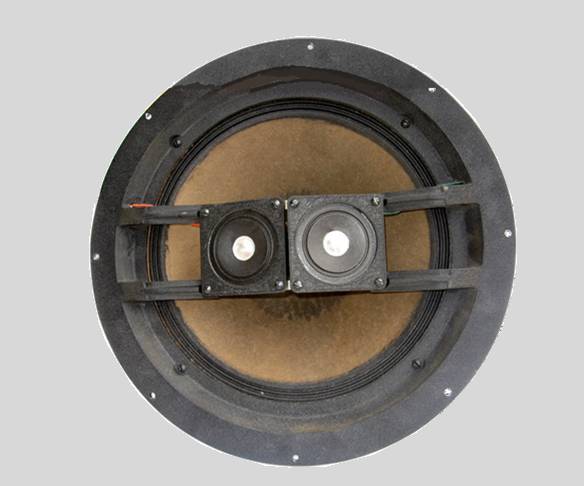

B207B recentes Mudança no sistema de fixação

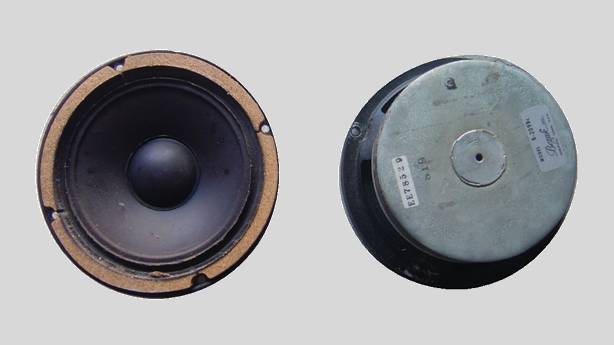

B209 vistas anterior e posterior

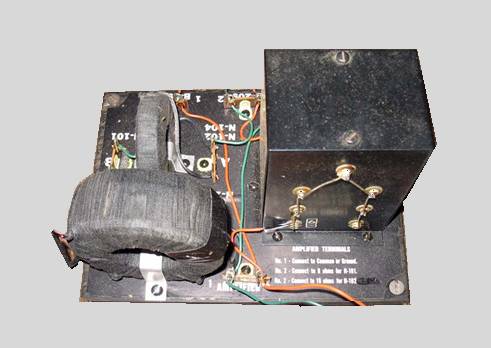

Divisor de freqüências N10102

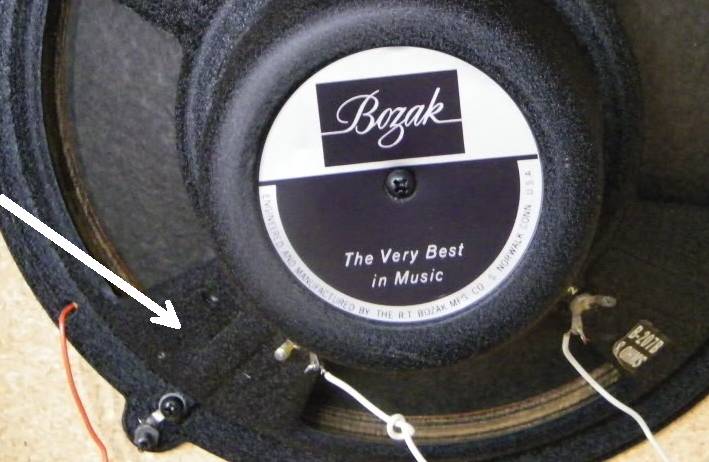

Nota: Ao utilizarmos o divisor N10102, o capacitor do falante coaxial B-207 é removido e o sistema B-200X é ligado diretamente ao divisor.
