Keith Aschenbrenner

Falantes do Sistema

Bozak Model B-207B B-199A Woofer + B-200Y Tweeter = Speakers B-313

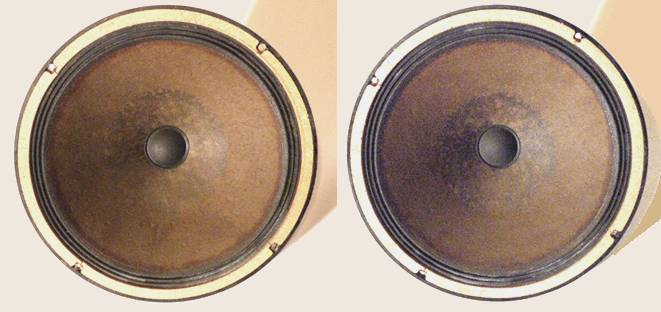

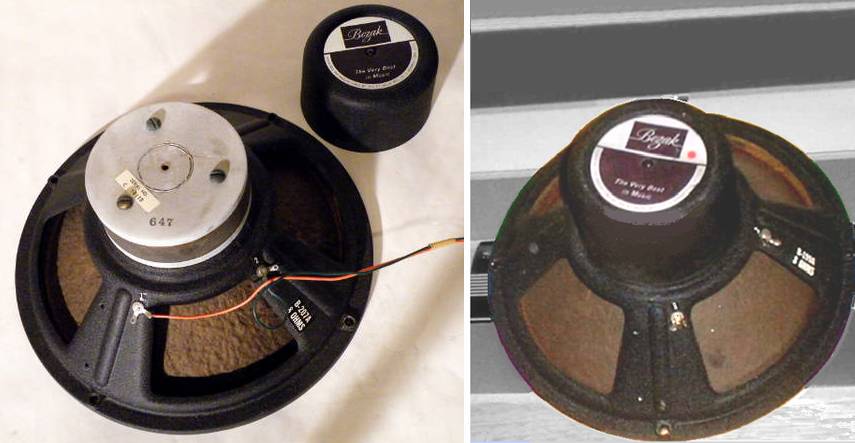

B-199A Woofers

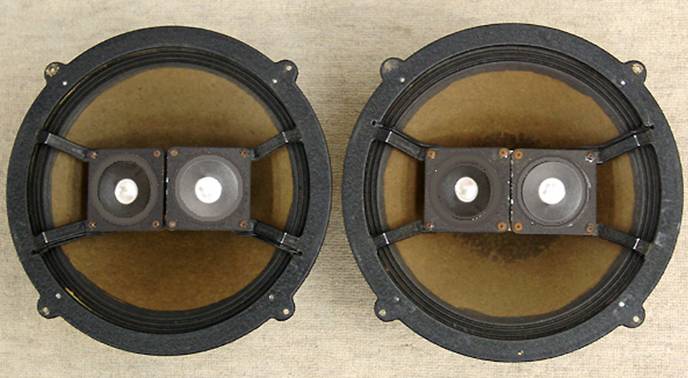

B199+ B200 = B207A

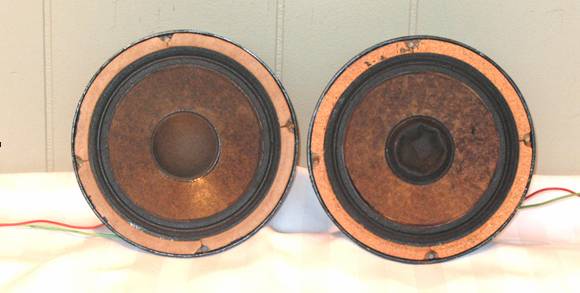

B209 Mid range rear and front views

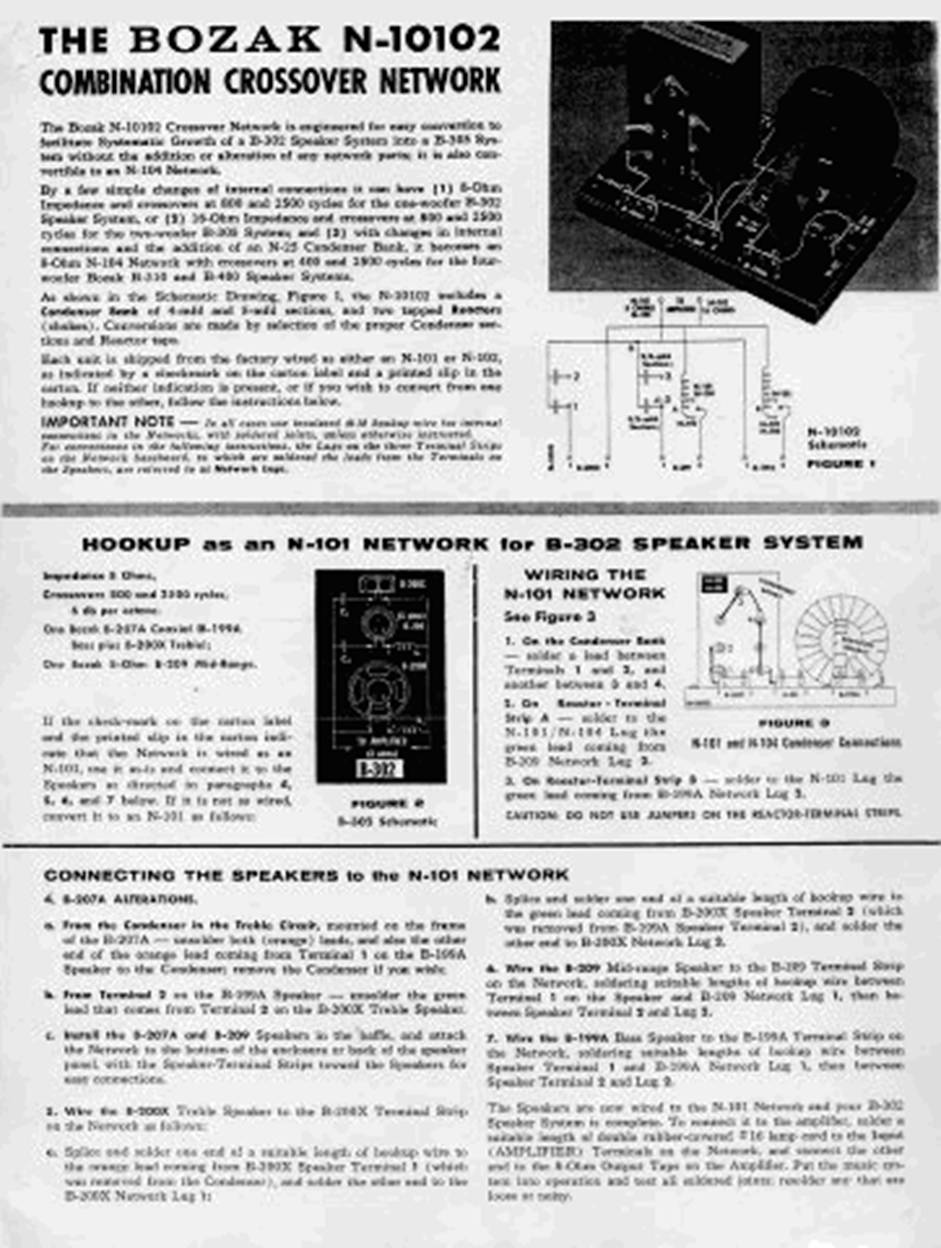

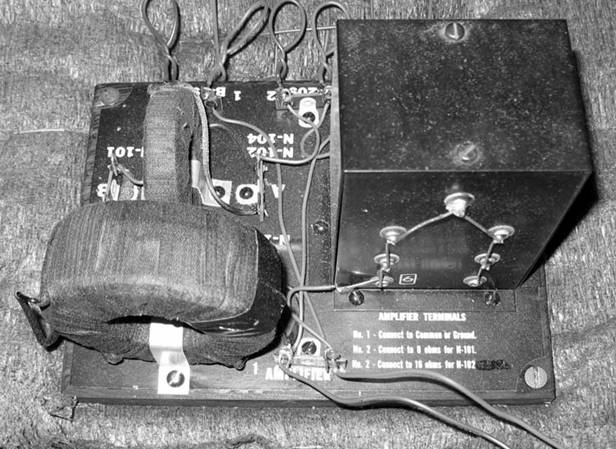

N10102A crossover

xxxxxxxxxxxxxxxx

Reconstruindo o divisor de freqüências

Trata-se de um divisor de 1ª Ordem e Polaridade Normal.

Freqüências de corte: 600 e 2500Hz 8 Ohms sistema B-302

Trabalhando em 16 Ohms: 800 e 2500Hz sistema B-305

Com mudança de terminais no bloco de capacitores N-25: 480 e 1800Hz sistemas B-310 e B-410

Capacitores de 4 e 5 uF para ajuste de freqüências.

Conexões N101 para sistema B-302 e B305

Conexões N104 para sistemas B-310 e B-410

xxxxxxxxxxxxxxxx

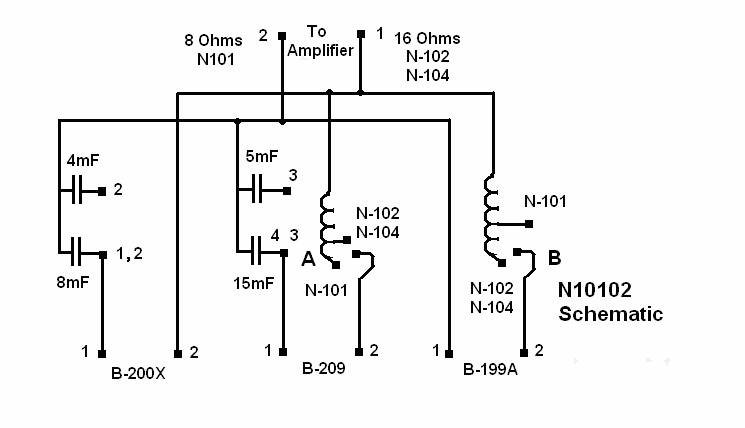

Diagrama do divisor N10102

Formulário de cálculo.

xxxxxxxxxxxxxxx

Freqüências de corte:

8 Ohms 800 e 2.500 Hz capacitores de 4uF e 5uF

Valores:

C2=8uf (2.500Hz)

C1=24uf (800Hz)

L1=1.59H (800Hz)

L2= 0.51H (2.500Hz)

Bloco de capacitores N-25 do divisor N10102.

A combinação acima proporciona os exatos valores capacitivos para o sistema.

A linha pontilhada representa ligação opcional.

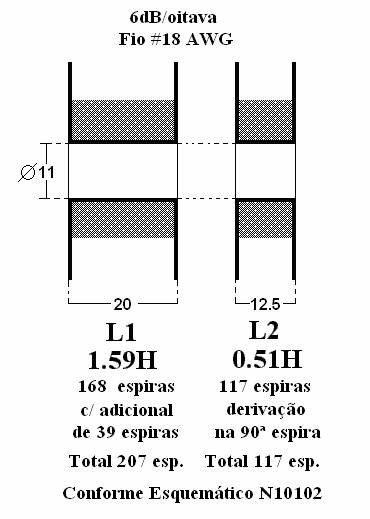

Formatação das bobinas

L1=1.59H e L2= 0.51H

A construção alternativa é de bobinas simples em lugar das toroidais originais

Seguem o desenho abaixo:

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Proposta de Falantes substitutos:

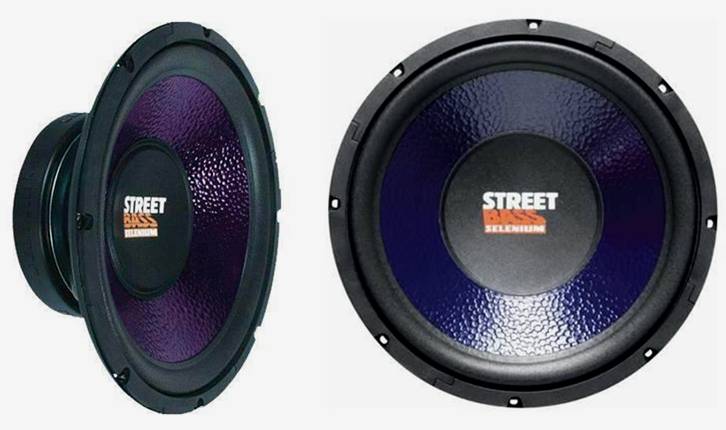

Selenium street bass

Oversound 8L

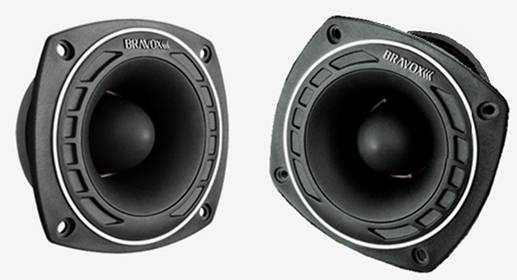

Bravox T1X

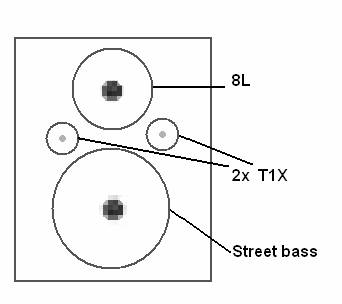

O novo painel de montagem (dimensões respeitadas)

23”x 27½”x ¼” (57.5cm x 69.0cm x 6mm)

xxxxxxxxxxxxxxxxxxxx

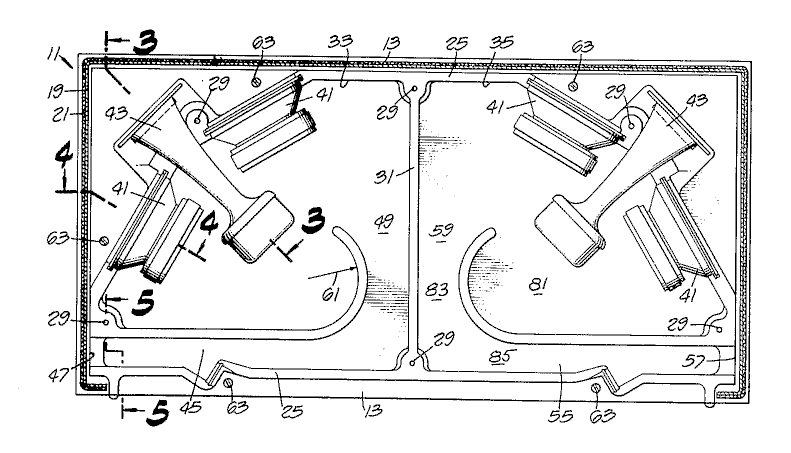

Novas Versões para gabinete único para Estereofonia
