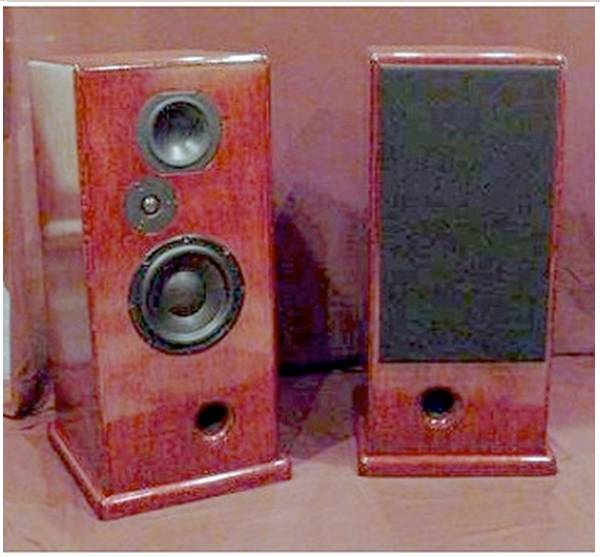

Caixas acústicas de construção doméstica produzidas com bastante profissionalismo e conhecimento de causa serão aqui descritas.
Niko Coromelas foi o vencedor do concurso OPPO BDP-83SE/NuForce Edition.
Esta é a história de Niko relatando sua experiência em construir este magnífico gabinete acústico.
Apesar de não saber quantos
de vocês tentaram construir seus próprios gabinetes, Vejam que desenvolvi um
projeto de usm sistema para três falantes que quero compartilhar com todos. O
sucesso que tive foi o prazer em ter um elemento que passou a servir tanto para
audição de meus discos preferidos como um excelente sistema para reprodução de
cinema que costumo fazer em casa, complementando o sistema de projeção que
possuo. Na verdade queria algo melhor do que pudesse comprar nas lojas e ao
mesmo tempo ser de menor preço final, ao mesmo tempo queria fazer algo possível
de ser concluído por não necessitar elementos impossíveis de encontrar ou
sistemas complexos que não pudesse executar. Já tive a experiência em começar um
projeto que não podia concluir, e vocês que já tiveram experiências semelhantes
sabem do que estou falando. Algo que não precisasse ser refeito e refeito para
nunca ser terminado. Uma armadilha a não ser repetida. Não deixemos a perfeição
ser inimiga do ótimo. Desta forma teremos um produto final de alto valor
intrínseco pelos gastos realizados e uma grande opção para um sistema doméstico.
Queria ter um excelente sistema simples e eficiente para que pudesse ficar feliz e me divertir com a construção do sistema. Iniciei escolhendo os falantes:
Selecionando os Falantes
Entre os diversos fabricantes escolhi o Madisound
http://www.madisound.com/.
Levei semanas pesquisando... telefonei... perguntei... e finalmente Brian da
Madisound me ajudou muito.Vi todos os tipos. Escolhi os de menor preço com maior
qualidade , observando as melhores curvas de resposta. Curvas planas favorecem
os divisores de freqüências. Limitei em $300 dólares o preço dos falantes e em
$200 dólares para os divisores. Finalmente cheguei a um tweeter soft dome Morel
MDT 29 (http://www.madisound.com/catalog/PDF/morel/mdt%2029.pdf);
um mid range PPB HDS Peerless 5.25" (http://www.madisound.com/catalog/PDF/peerless/830860.pdf);
e um woofer SLS Peerless 8" (http://www.madisound.com/catalog/PDF/peerless/830667.pdf).
Todos casaram no meu orçamento e nos meus desejos de resposta acústica.

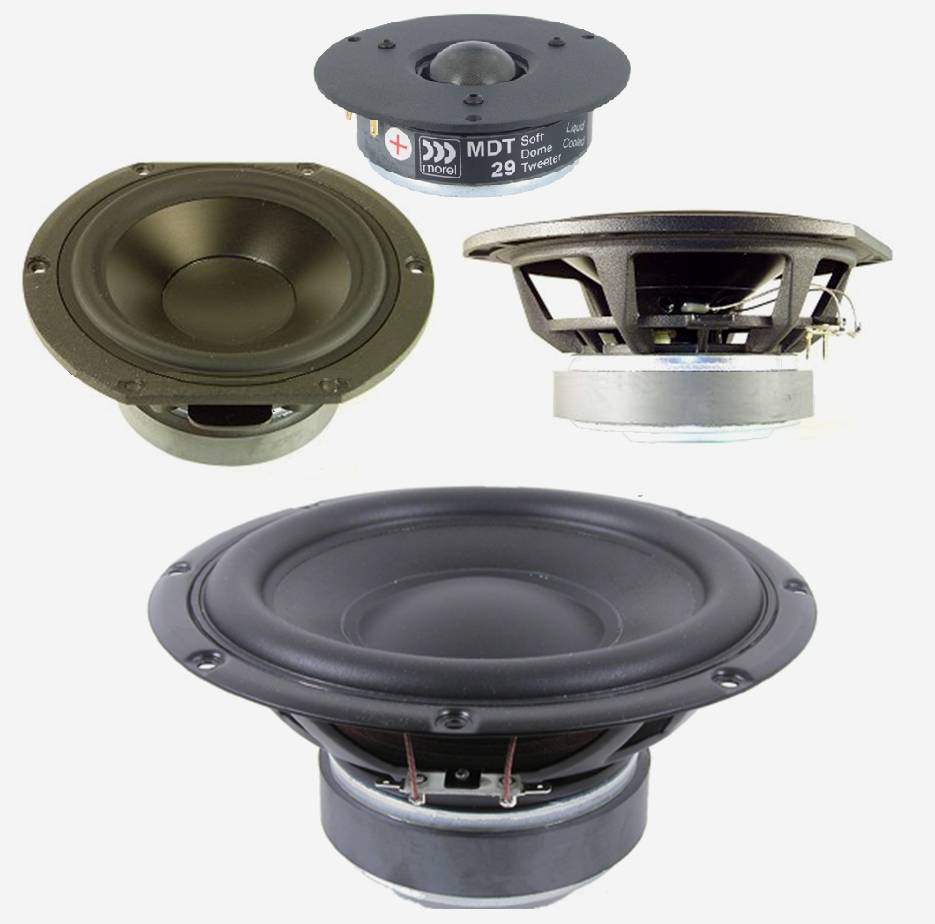

Ei-los:
Gabinetes.
Usei o básico na construção das caixas acústicas. Torná-las estanques, usar MDF,
evitar o desenho quadrado com o falante no centro neutro. O volume interno foi
baseado nos parâmetros dos falantes e usei a análise LEAP para os divisores. Os
mid-ranges necessitam de 0.2 pés cúbicos e o woofer entre 1.5-2 pés cúbicos
com pórtico. Decidi pelo volume para os graves de 1.8 pés cúbicos para me dar
impulso e profundidade ao som. Assim teria uma perda a partir dos 34 hertz que
de um nível de 91db, teria a 20 hertz um nível estimado em 74 db. Nada mal para
um falante de 8".
A partir dos volumes estabelecidos projetei um gabinete de MDF com 3/4"
colocando os reforços e divisões para o correto volume final. ““Finalmente as
dimensões externas passaram a ser: largura 13” x profundidade 14” x altura 28.5”

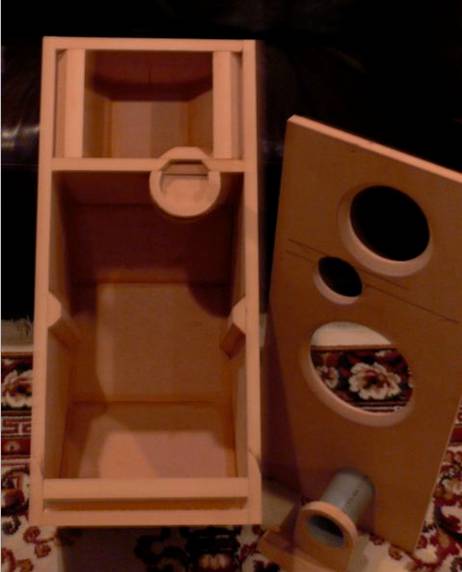

sem a base. A base adiciona outros 1.5" ficando a altura em 30" .Veja a foto do

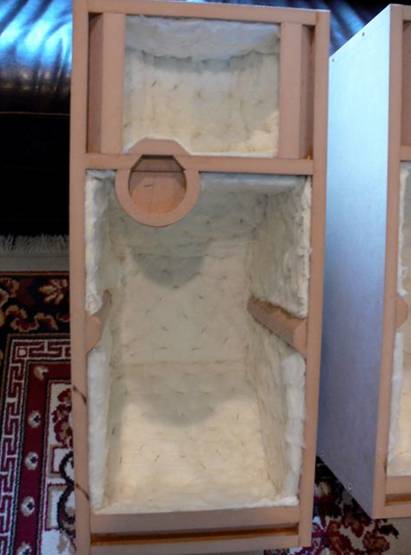

interior.
Observe o arredondamento interno nas câmaras de graves e médios.
Os reforços laterais na câmara de graves e a separação física entre os falantes.
Observe a foto, arredondei o interior dos compartimentos dos falantes e montei o
divisor atrás do falante mid-range. Coloquei alguns reforços para melhorar as
paredes do gabinete, Existe um outro reforço não visível atrás do woofer 8". O
pórtico é flangeado em ambos os lados para evitar ressonâncias indesejáveis e
feito de conduite de PVC. O PVC é o matéria menos ressonante que conheço. Fiz um
amortecimento com borracha recobrindo o gabinete interno com spray de Underseal
e recobri com feltro as paredes internas. Pode ter sido um excesso de zelo mas
não queria tons esporádicos oriundos do gabinete,. (Sugiro
não usar PVC preto pois este altera o som como se fosse alguém soprando em um
jarro.) na ultima etapa coloquei lã de
vidro grampeada às paredes. Usei lã de 3” pressionada para 1/2 “.
Gabinetes forrados internamente.
Divisores
A parte mais complexa de um sistema de falantes é justamente o divisor. Muita
experiência e audição é necessária para julgar um divisor, Hoje outra
experiência é necessária, conhecer os programas de software que simulam o seu
uso para correta aplicação do mesmo. Precisamos considerar as especificações dos
falantes e suas relações com os demais do sistema. Fasá-los corretamente não é
coisa a ser deixada pela estimativa. Os fabricantes me trouxeram a análise LEAP.
Esta é focada nas curvas de cada falante e com eles melhor desempenham em

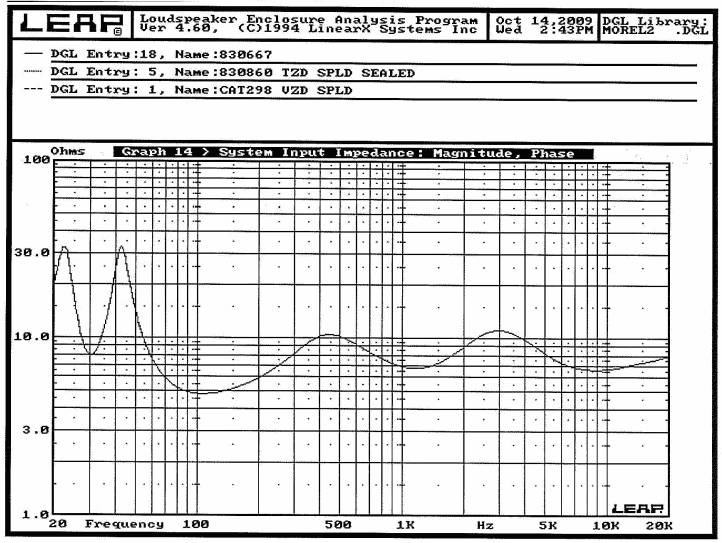

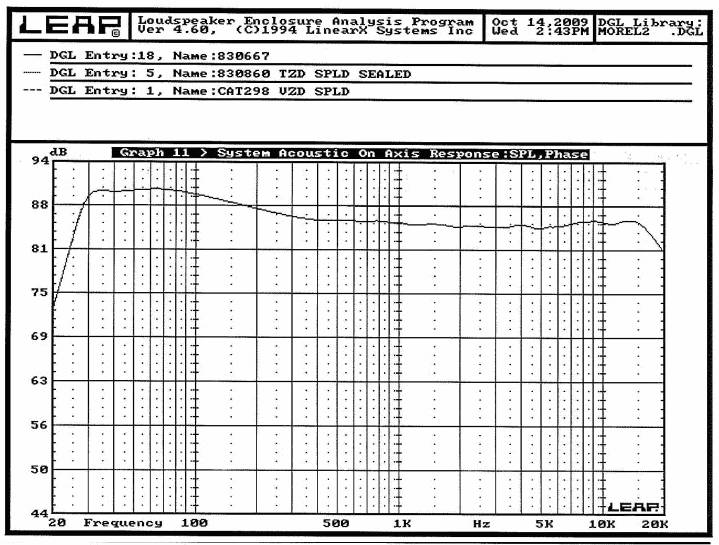

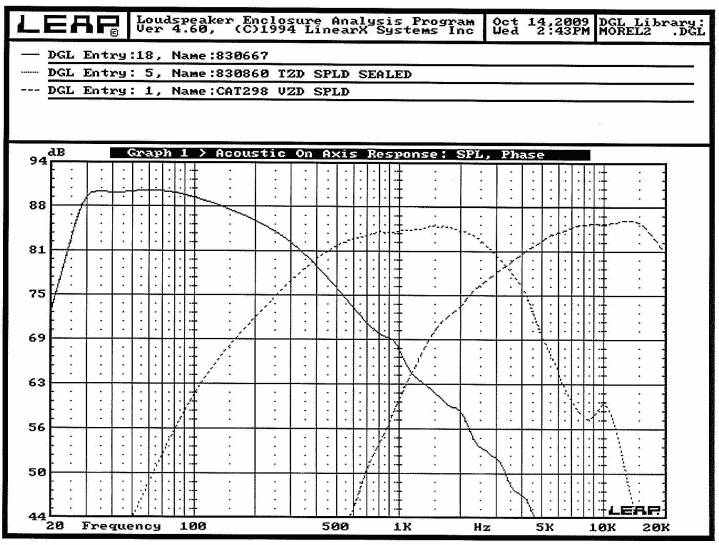

conjunto com os demais. Vejam os gráficos.

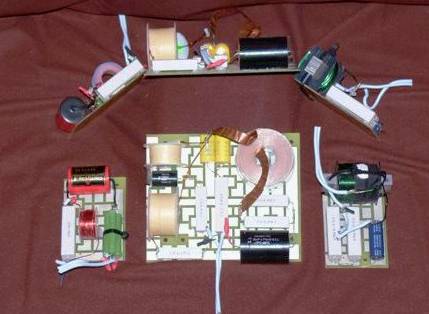

Um cuidado especial usei na montagem dos divisor mantendo os resistores
suspensos para melhorr a sua dissipação e melhorei inclusive seu projeto
original usando capacitores de polipropileno e bobinas de fio de cobre chato
Goertz e resistores Mundorf MOX no tweeter. Observei o posicionamento das
bobinas para que não houvesse interferência entre elas, e usei solda com base de
prata.

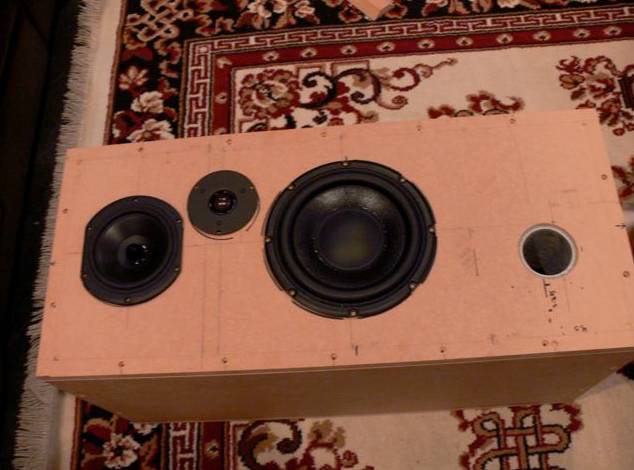

OK, Usei também fiação Supra classic 2.5 (13g) para as ligações internas. (http://www.madisound.com/catalog/product_info.php?manufacturers_id=...). Vale a pena testar... Depois de ligar os componentes, coloquei-os na caixa. Veja a foto.
Agora não pude resistir a tentação de testar o som. O som foi melhor do que
esperava. Vozes eram perfeitas. O som gutural de Nora Jones' mantinha aquela
suavidade da gravação. Pianos brilhavam como se estivessem ao vivo. Todas as
notas altas soavam em qualidade de som de válvulas. Guitarras apareciam
claras. Você sentia as cordas vibrarem. Os baixos profundos e naturais. Tambores
eram naturais apesar de perder um pouco nos tons mais baixos.
O filme The Dark Side of the Moon (SACD)foi
uma grande surpresa difícil de traduzir em palavras por isto apenas menciono. A
Toccata em tambores...well, também é difícil de descrever, afinal um falante de
8" tem suas limitações. Em cinema eu usava o OPPO 981HD, que parecia haver um
sub-woofer escondido em algum lugar; trepidações de explosões e rápidas
entradas de som impressionavam mais ainda ao saber que não havia qualquer outro
reforço de graves. Contudo o novo projeto excedeu as expectativas.
