LOFTIN-WHITE II
Entre os muitos amplificadores com configuração L-W encontramos o amplificador estéreo desenvolvido por M. Nogushi que é particularmente interessante. Trata-se de um modelo estéreo em SE e um mono em PP com layout oriundo de um antigo boletim da CBS/Hytron/Tungsol que foi posteriormente publicado na Electronics World A válvula original, a 50FY8 foi logo descontinuada mas apareceram várias substitutas entre as quais a 8B8 gêmea da 6BM8,e ECL82/XCL82. Estes circuitos exigem uma fonte especial em que um dos sinais estéreo encontra-se com a fase invertida. Para tal, na época a CBS/Columbia desenvolveu uma cápsula especial. Porem, qualquer cápsula de 4 terminais em que se possa reverter a fase de uma delas servira para uso. Vale ressaltar que nos atuais sistemas digitais a fonte de sinal estéreo já é encodificada (e decodificada) com uma das fases reversa.

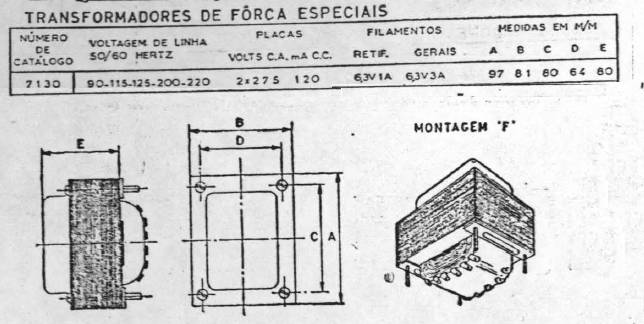

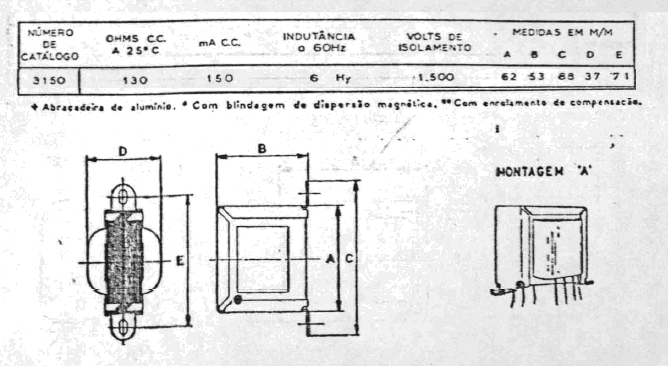

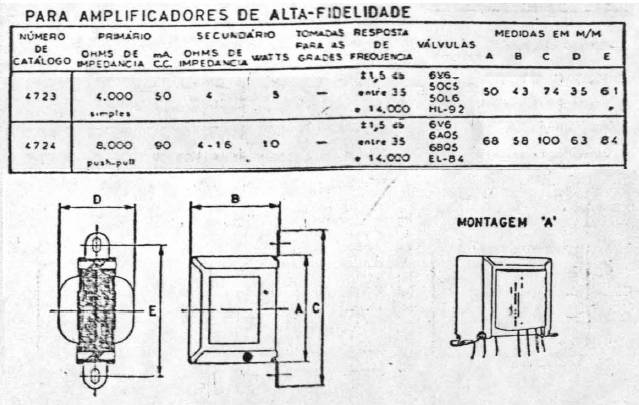

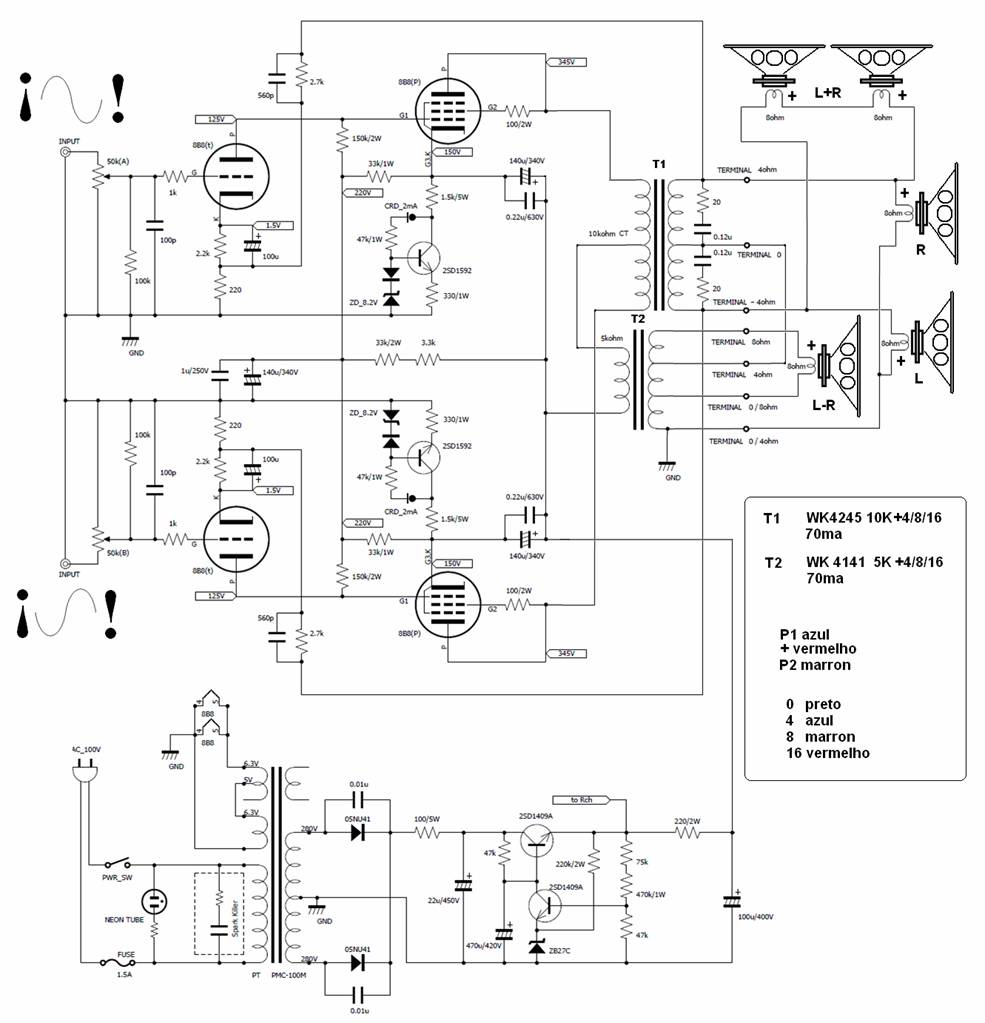

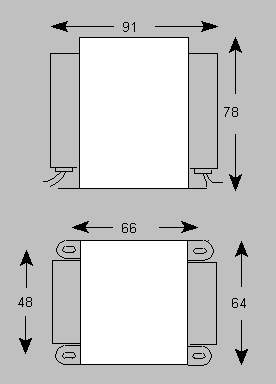

Eis o circuito de M.Nogushi. Publicamos ao lado os transformadores da Willkason que na década de 60 foram especialmente projetados para tal configuração.
O projeto de Nogushi data de 2005.

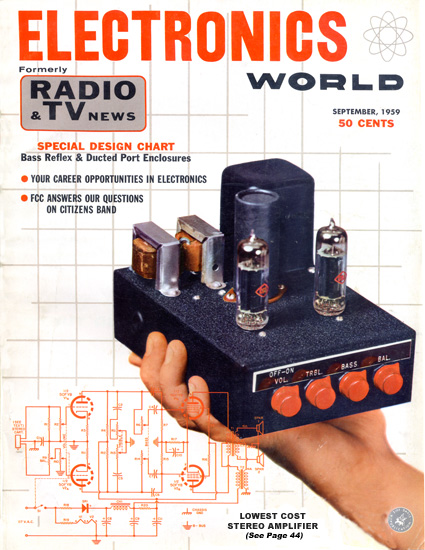

Acima a revista e abaixo o circuito originalmente publicado com respectivos valores.

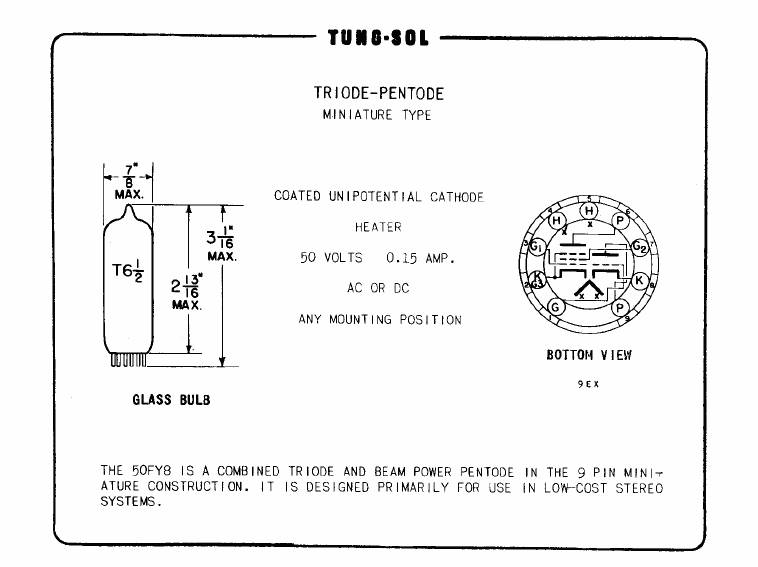

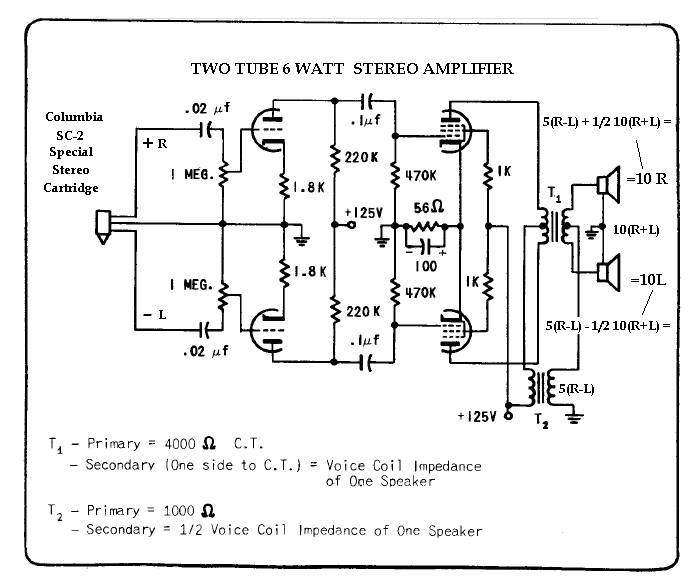

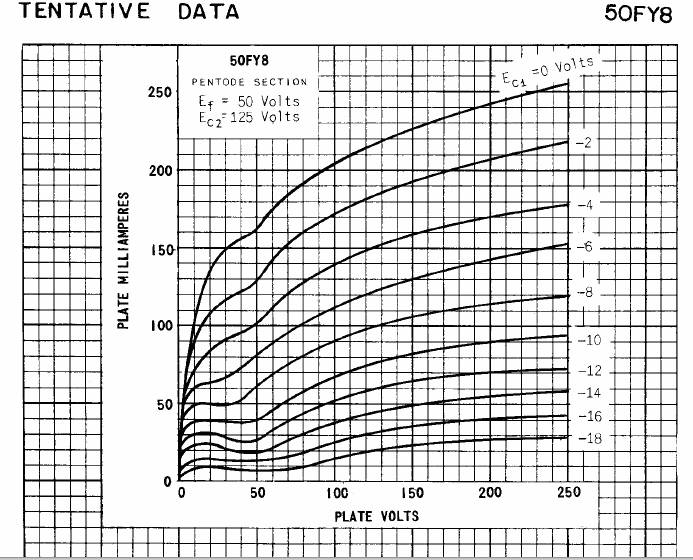

A seguir a publicação do boletim de 1959 da Tung Sol quando ao lançamento.

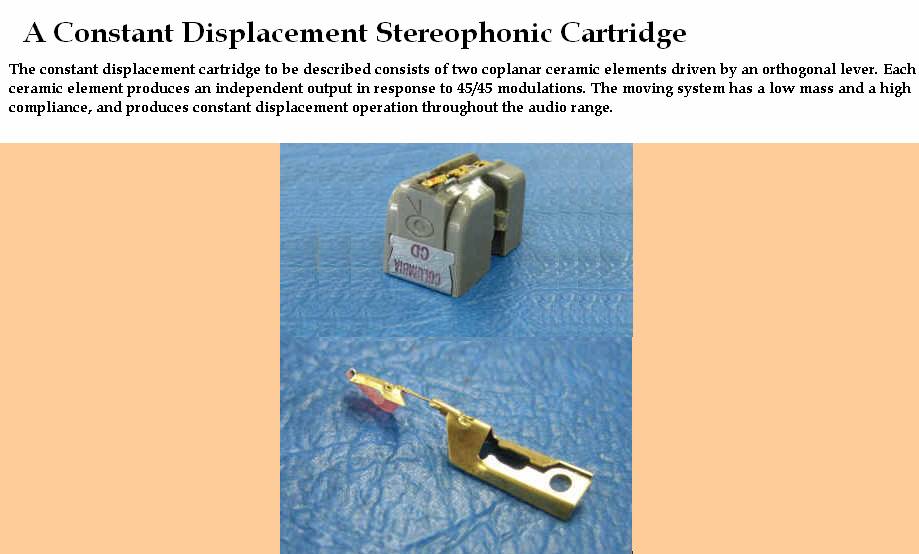

A cápsula SC-2 da CBS/Columbia recomendada.

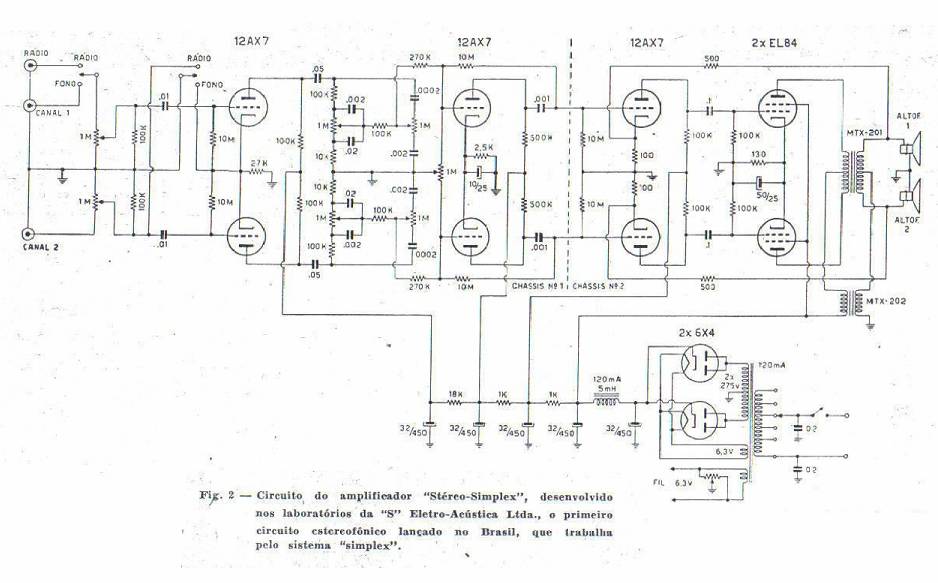

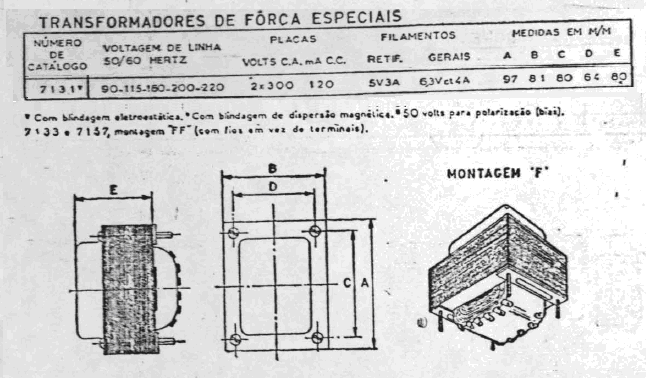

Nos anos ‘60 foram desenvolvidos no Brasil, kits pela Willkason e pela Eletro Acústica “S” baseados no mesmo circuito.
Abaixo demonstramos as duas publicações.
Abaixo sugerimos modificações que não alteram a qualidade do circuito de Nogushi e facilitam sua montagem.

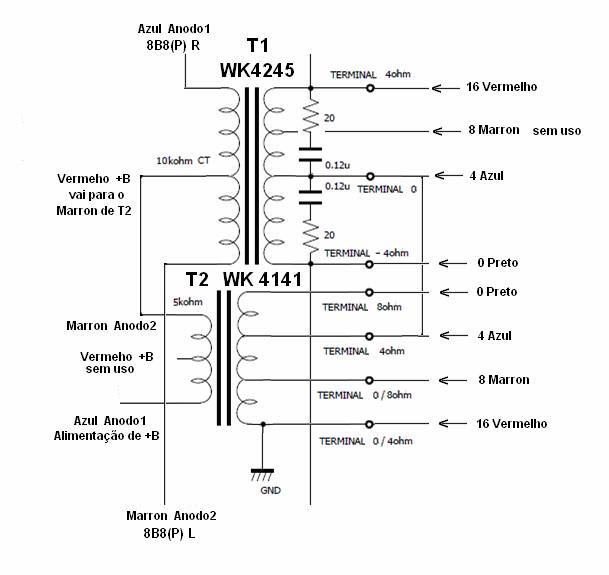

Ligações dos transformadores de saída.
Uma especial atenção daremos a estes circuitos de baixa potência que nada ficam a dever aos mais poderosos dada a clareza extraordinária de reprodução.

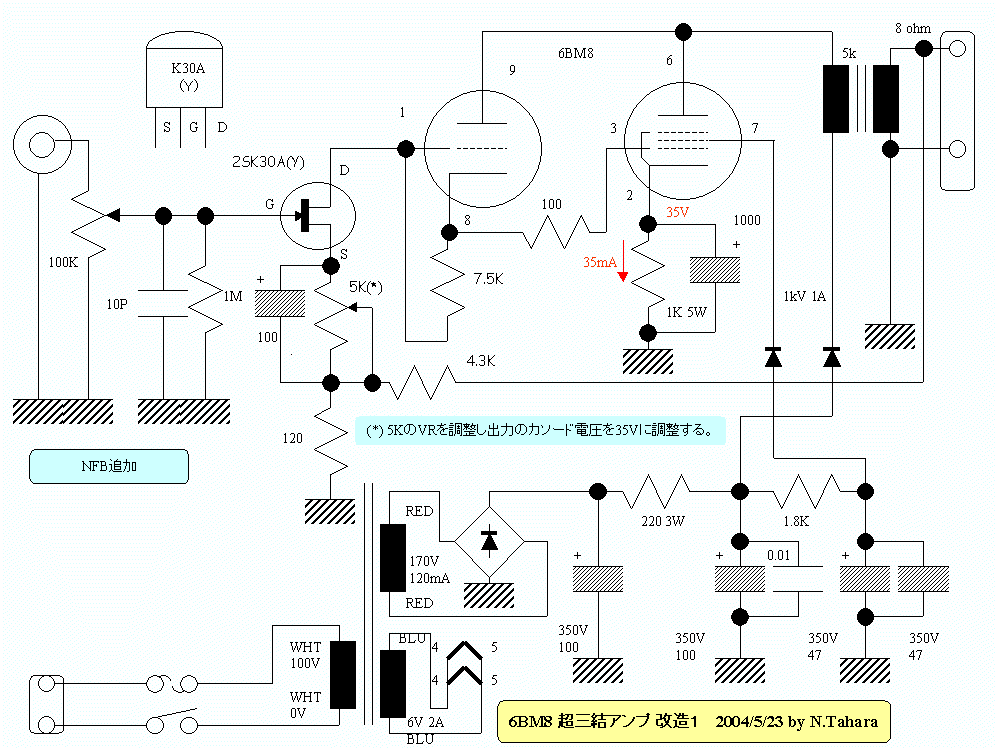

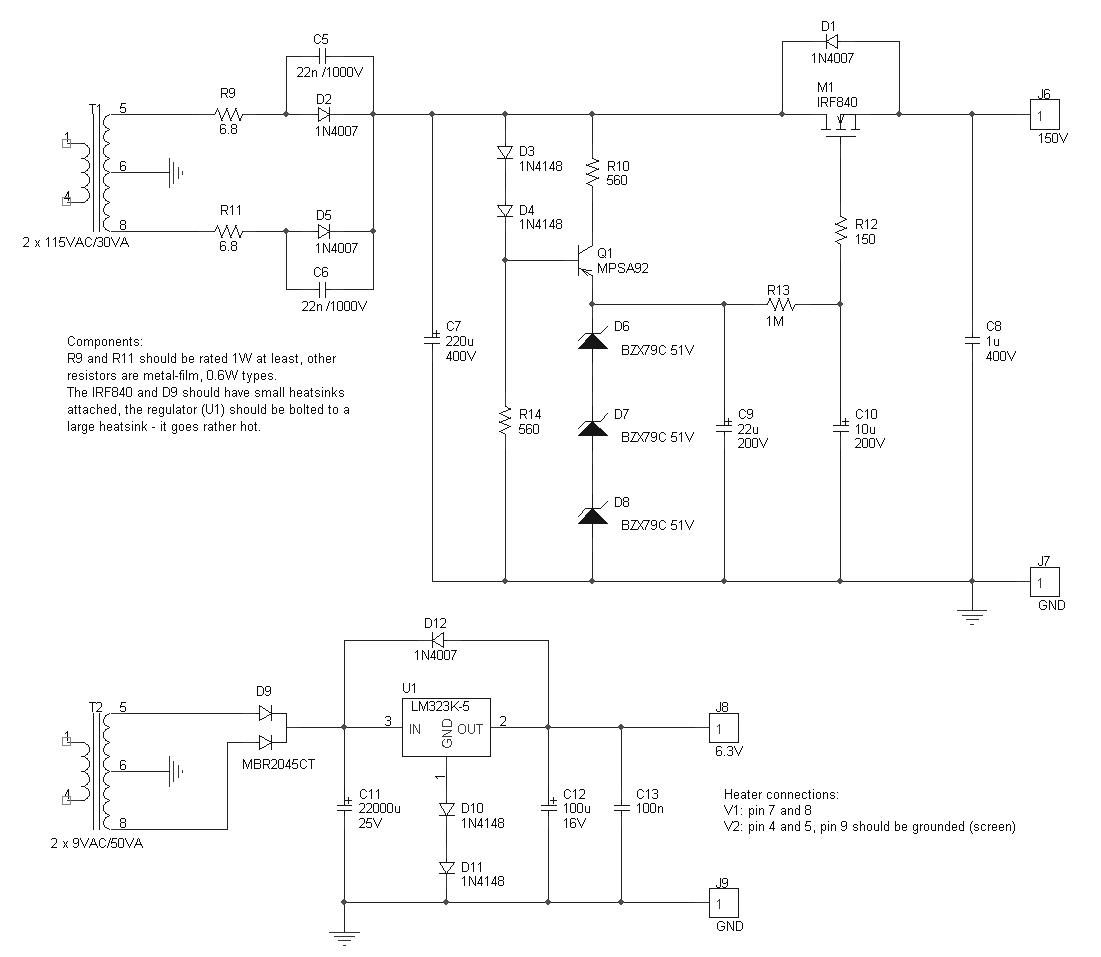

Abaixo uma variante de L-W com pentodo de saída e FET de entrada de N. Tahara, utilizando configuração convencional em sistema totem de entrada. A 6BM8 é gêmea da 8B8 e é uma válvula muito usada no Japão. Aqui no Brasil foi muito usada pela Philips, GE e Teleunião.
A seguir alguns circuitos atualizados próximos ao circuito clássico.

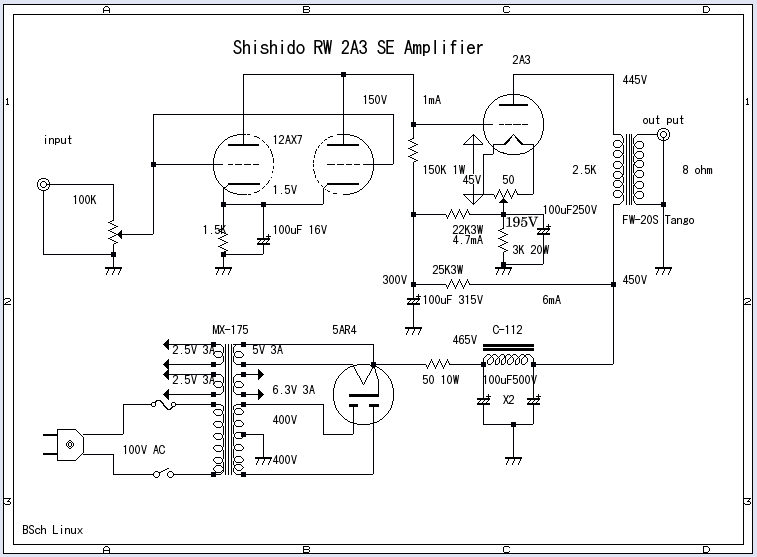

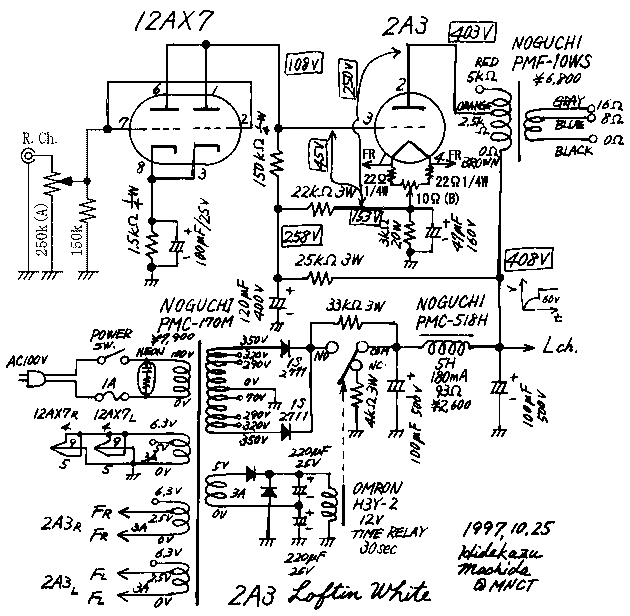

Os dois circuitos, o acima, de Shishido e o abaixo de H. Mashida são idênticos salvo pela fonte de alimentação.
Outras publicações japonesas são aqui apresentadas como ilustração e base de pesquisa:

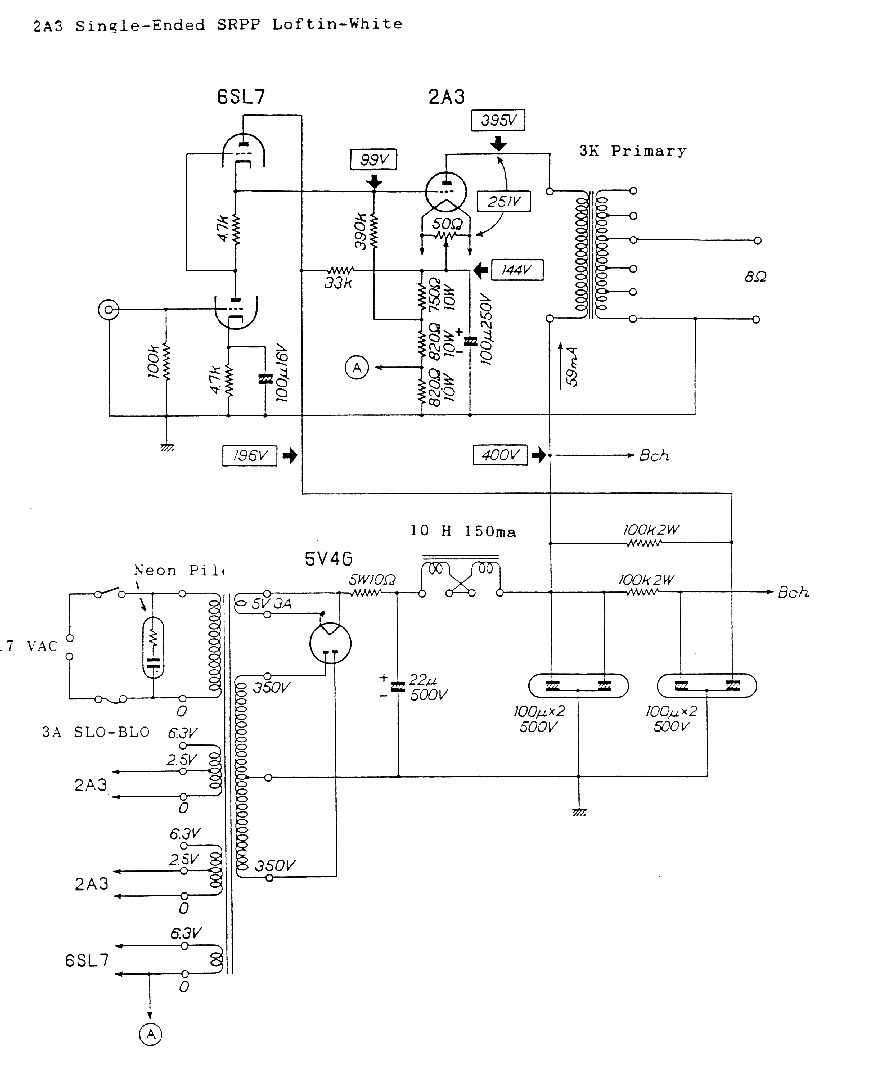

Este é outro desenho SRPP também de Shishido
A 6L6 como
driver pode ser substituída pelas 2A3 ou 300B . a 808 possui curvas equivalentes
à 300B com muito maior dissipação de placa.
A 2A6 e a #75 são clones eléticos das 6Q7, 6SQ7,6AV6,6AQ6, EBC81, EBC91, EABC80, etc que correspondem a ½ válvula 6SU7, 6SL7, 12AX7etc a 2A3 é idêntica a 6B4 6S4S. a #83 idêntica a 5V4.

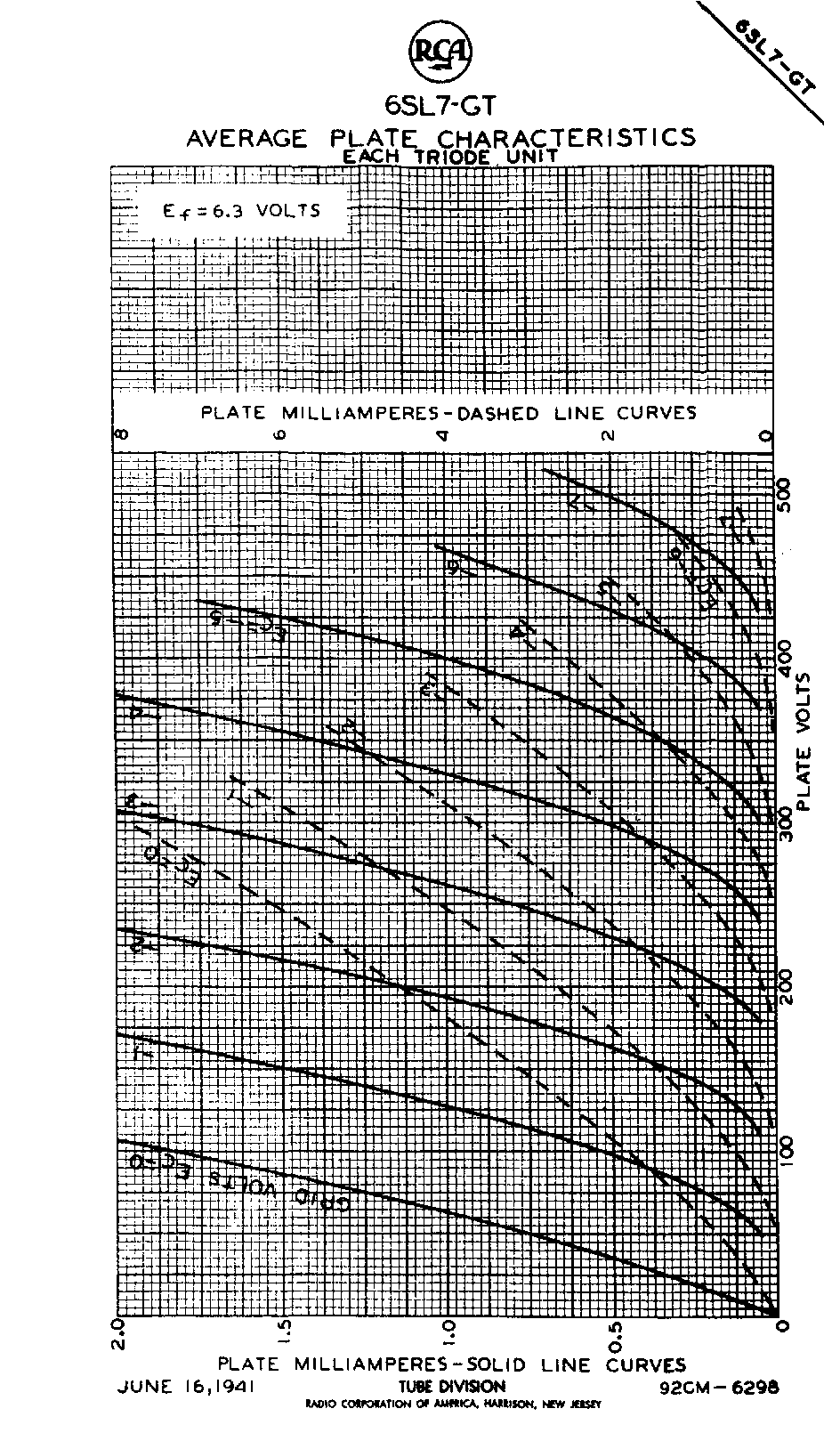

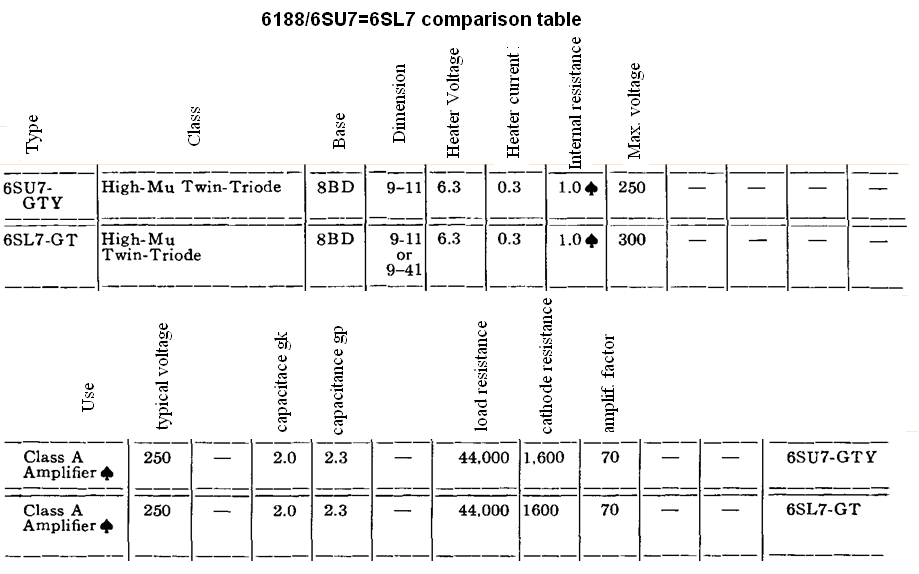

Este interessante circuito em totem é repetido a seguir com a 6SU7 e 6GB8.

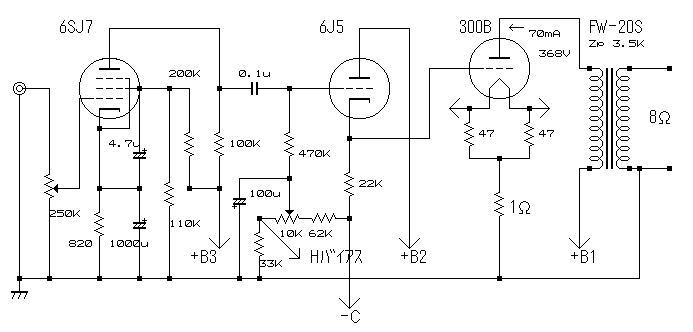

Acima seguidor de catodo e pentodo na entrada. Não é um LW autêntico por ter um capacitor de acoplamento.

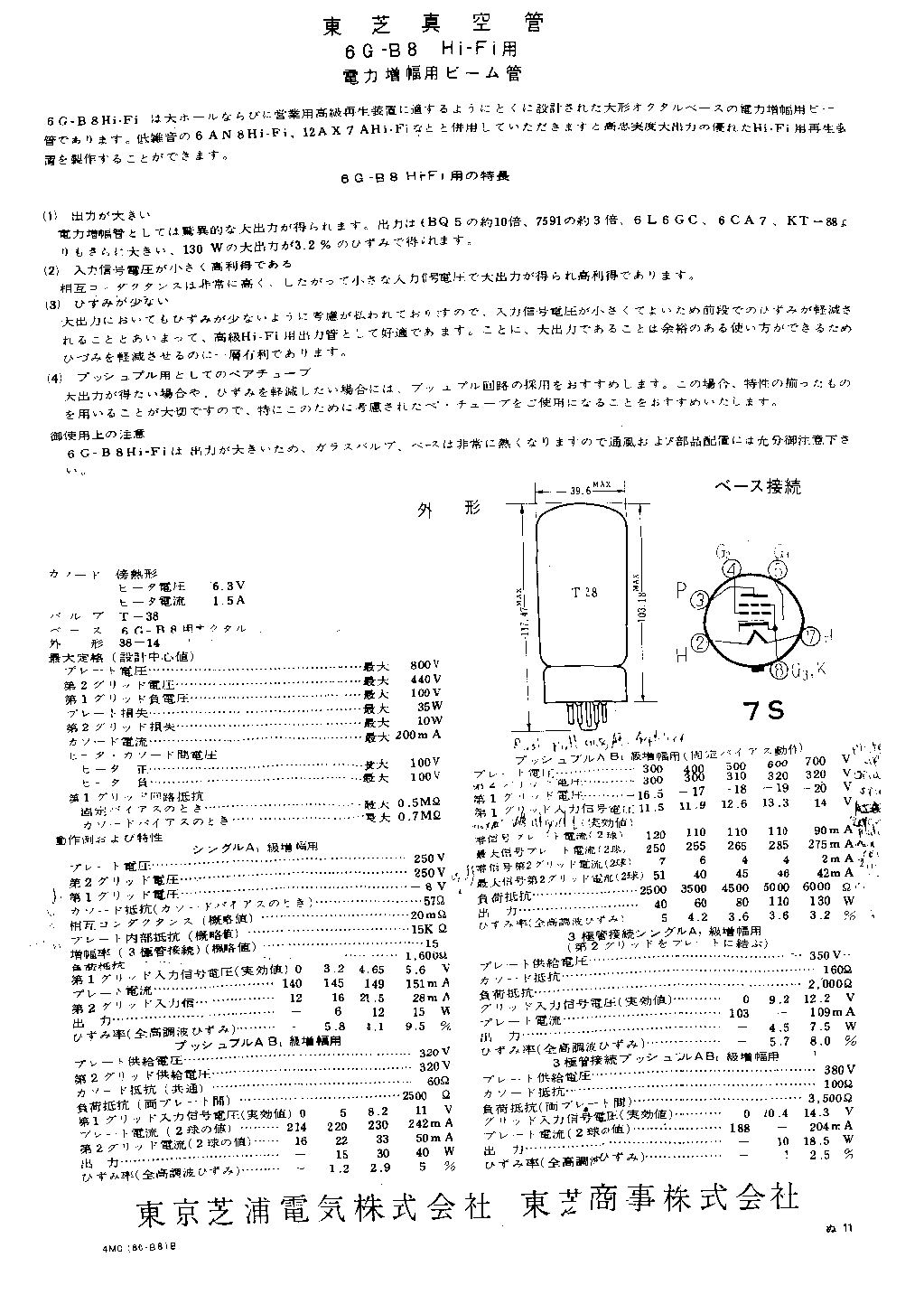

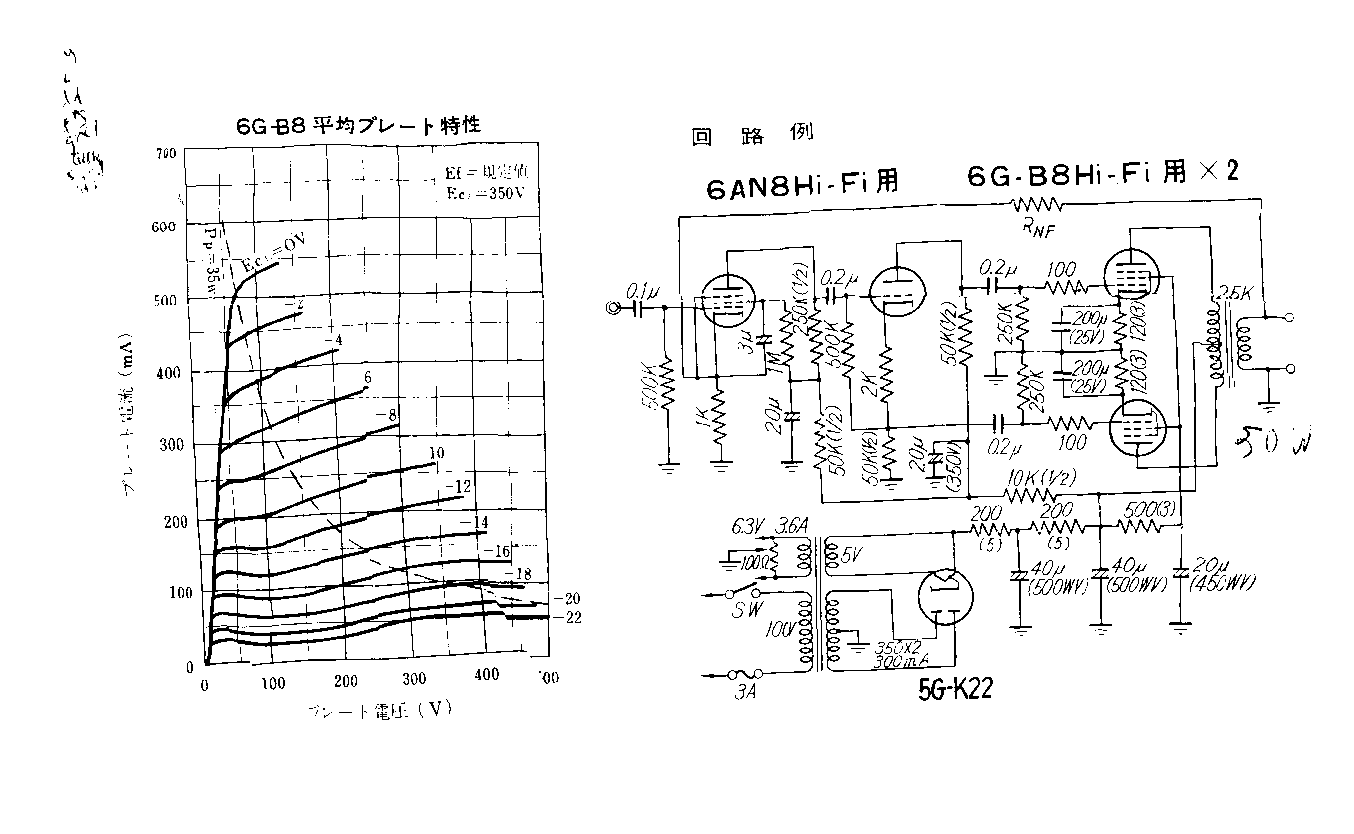

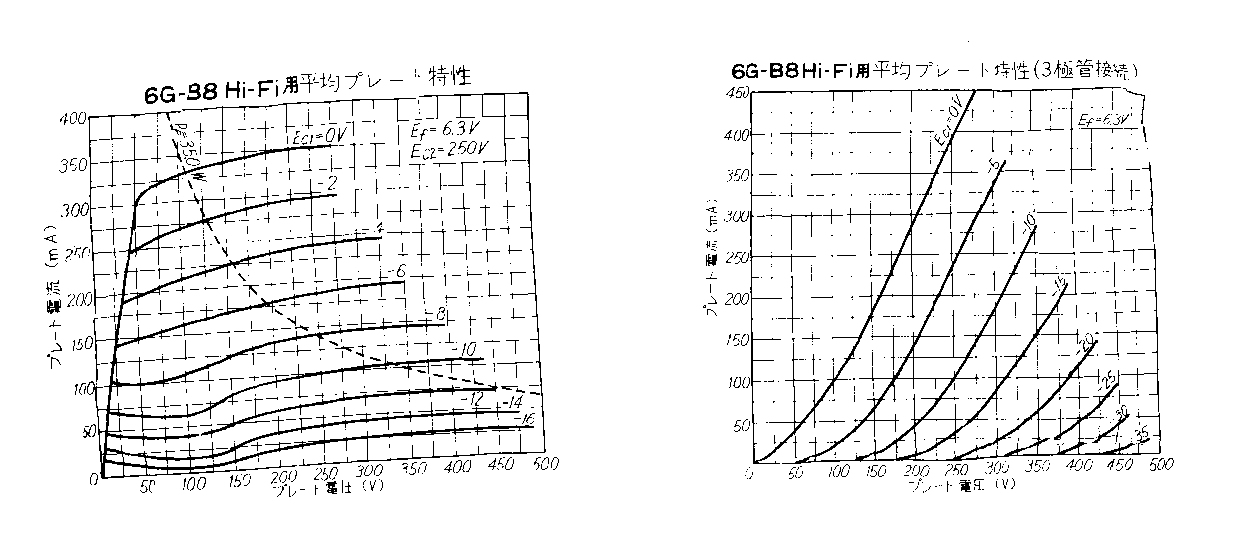

A 6GB8/8417 , bem desconhecida, infelizmente só se encontra no Japão; é de fabrico Toshiba e é uma válvula mais poderosa que a 6550, eletricamente compatível e mais barata, super-flexível e indicada em push-pull como substituta direta de 10 unidades 6BQ5, 3 pares de 7591 e dadas as suas características de maior tensão de placa as 6L6, 5881, KT66, EL34, 6550 e KT88 poderão ser diretamente substituídas pela 6GB8/8417 podendo até alcançar até 130Watts de áudio, facilitando as montagens domésticas.

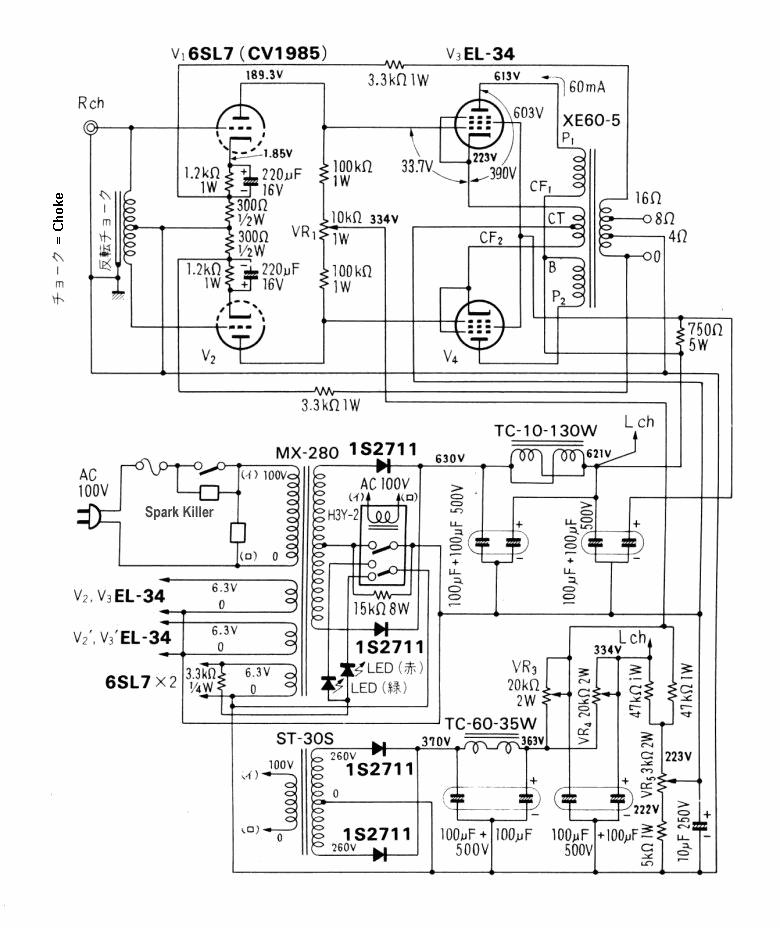

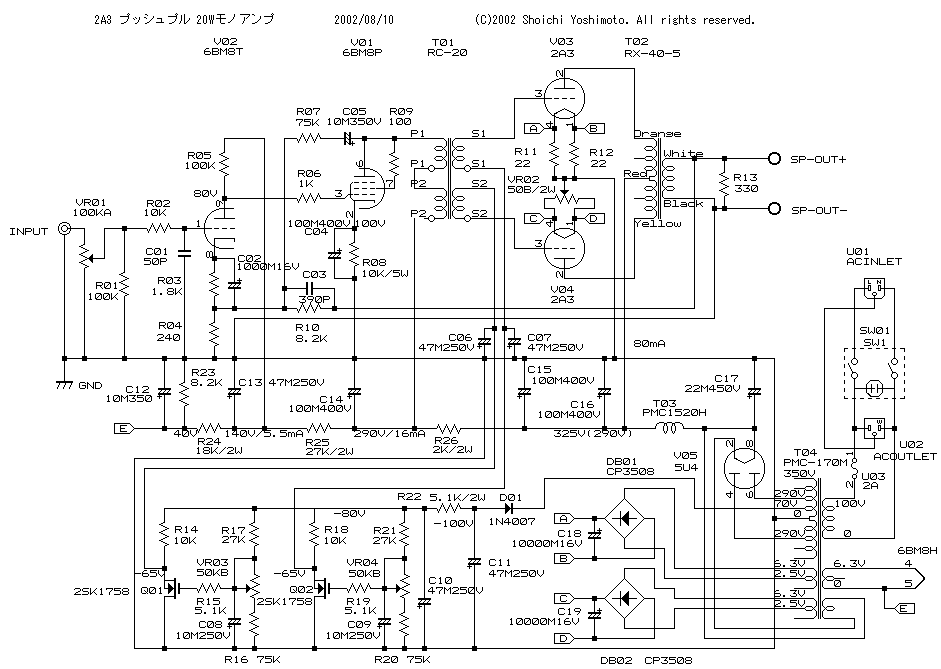

Um interessantíssimo Loftin –White japonês em push pull com realimentação por terciário.
Dados dos transformadores em : http://www.novacon.com.br/audioampmac3.htm
E aqui outro japonês interessantíssimo Loftin –White com buffer.

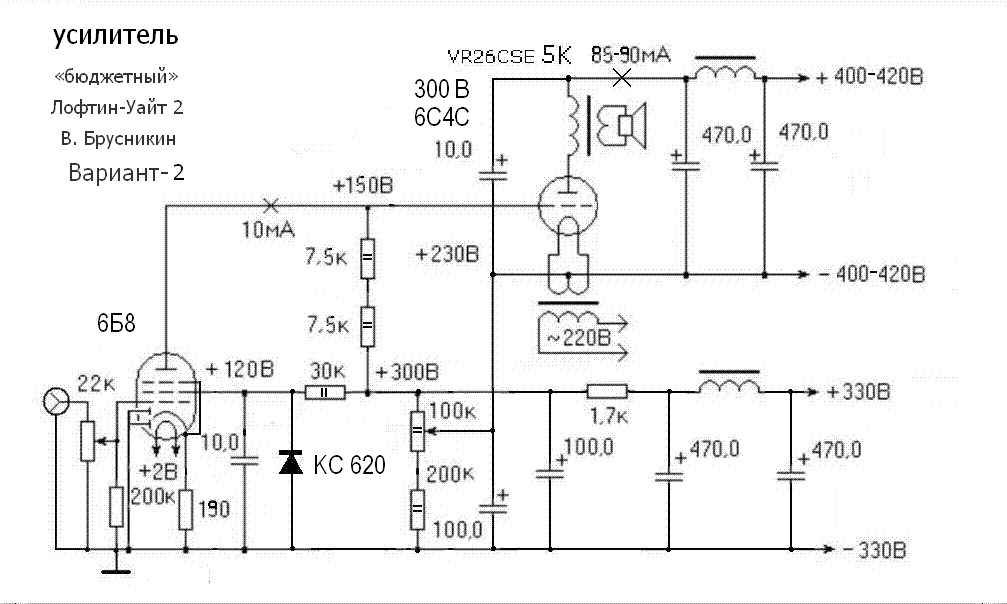

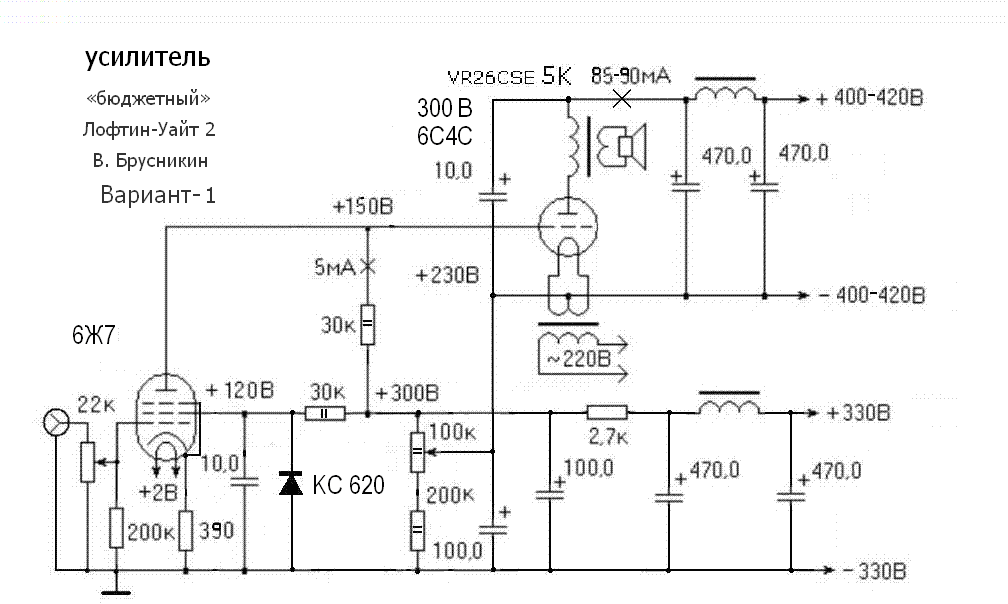

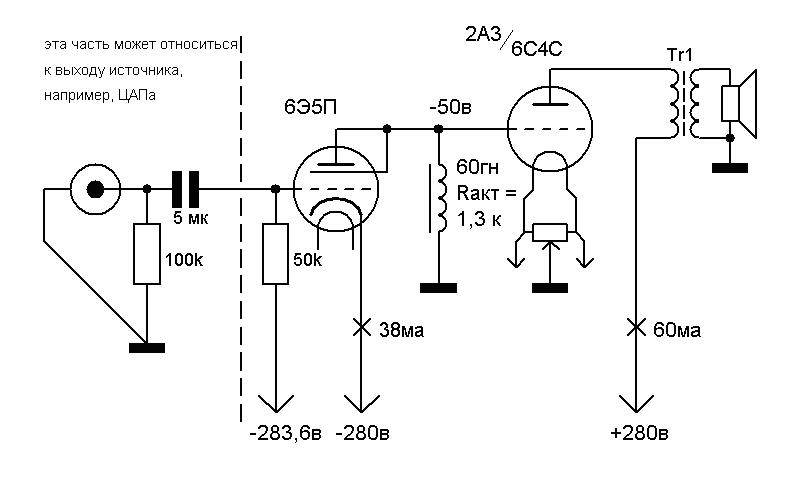

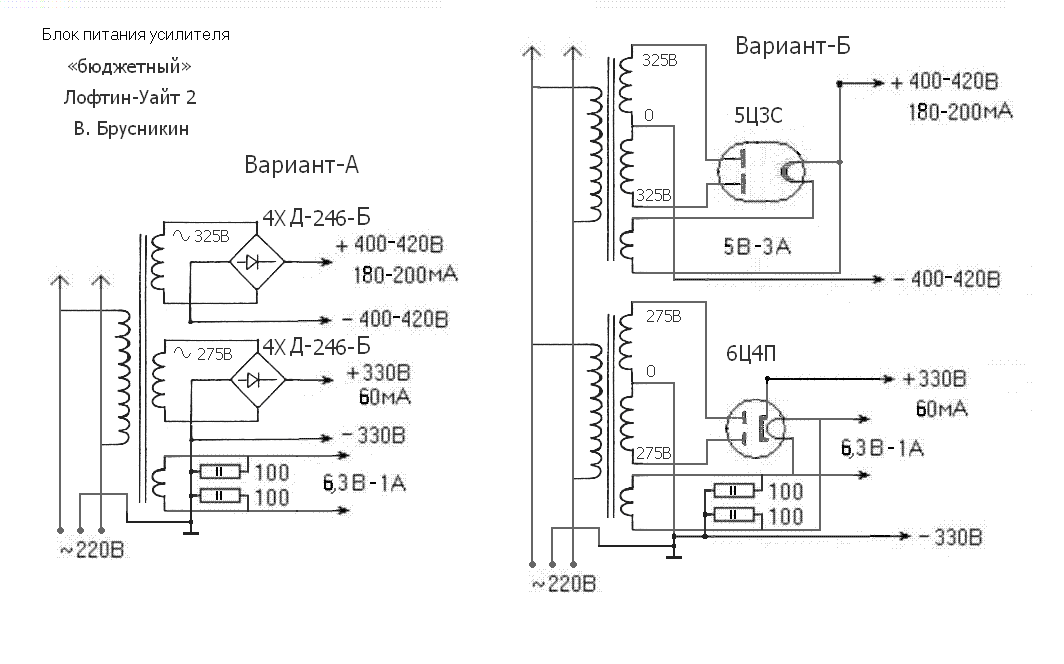

Мой «бюджетный» Лофтин-Уайт
Радиохобби, 2000, № 3, стр. 53
Moy <<biudjetniy>> Loftin White
V. Brusnikin
Radiohobby 2000 nº3 pg 53
Três interessantes circuitos de fácil construção.
Pentodo pré amplificador =6J7
Pentodo pré amplificador =6B8
Retificadoras 5U4 e 6X4
Em: http://sergeev21.narod.ru/shalin.htm nosso mestre Sergei Sergevich alem de nos dar uma aula sobre todos os transformdores de saída nos traz estes fantásticos e seguros L-W de seu projeto.

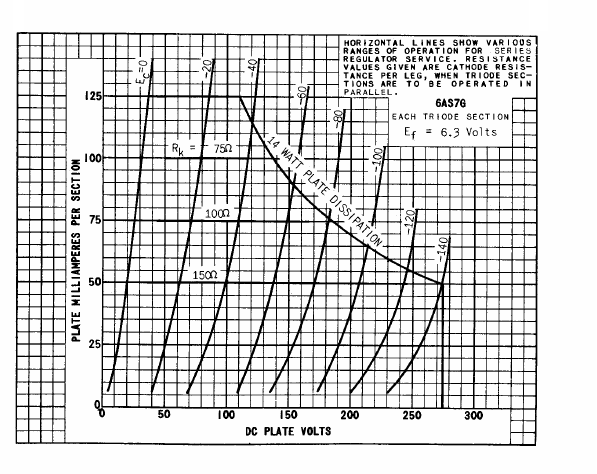

Sobre a 6AS7 (G) (continuação do segmento anterior).

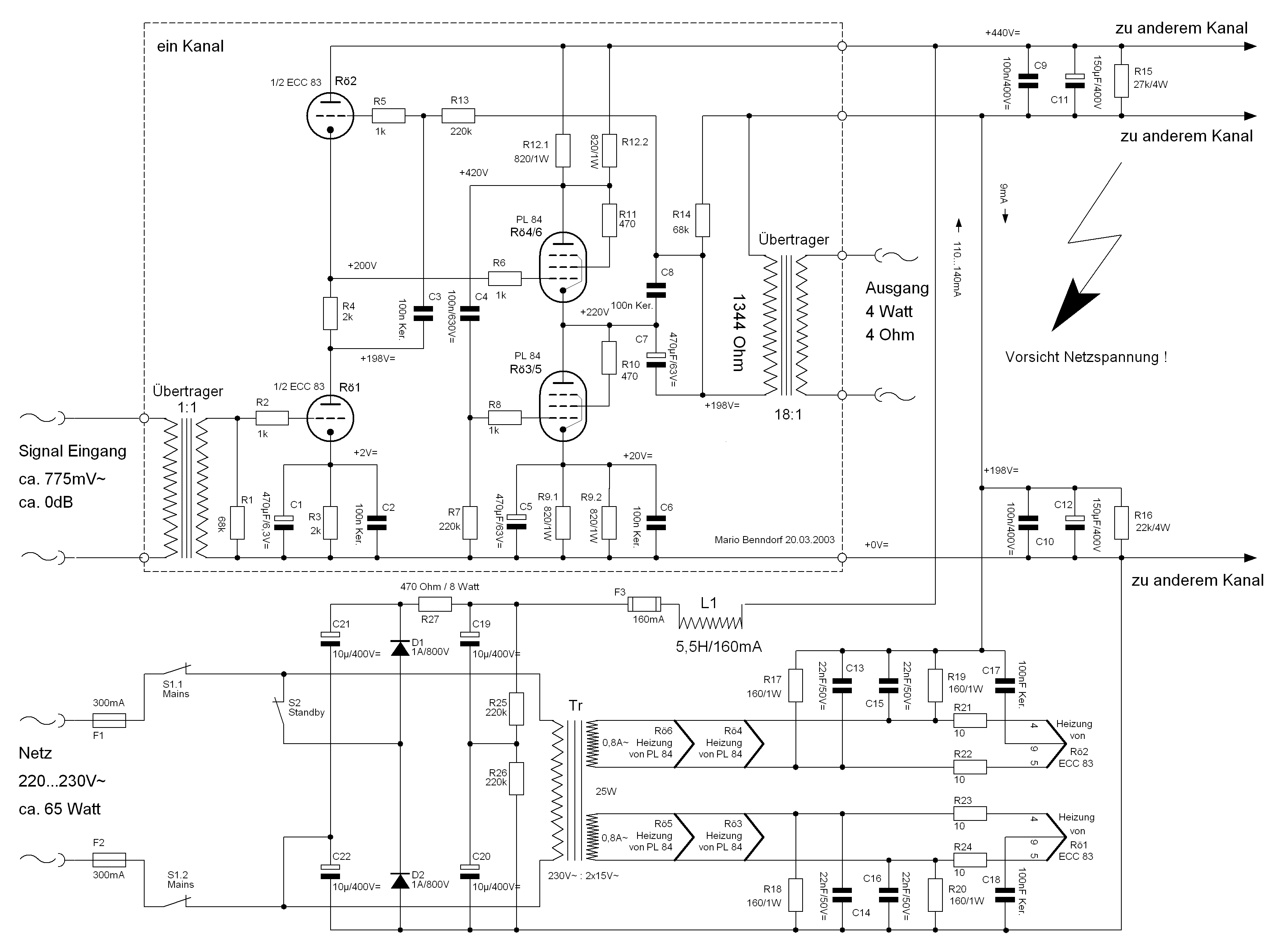

Eis uma interessante e raríssima variação L-W Single Ended Push Pull em circuito Bi-ampli com transformador de saída.
http://www.jogis-roehrenbude.de/Leserbriefe/Benndorf-PL84/Loftinwhite_PL84.gif
Com 6AS7 (G) (compacto com saída para fones no catodo).
Série Darling
Nota: TR1 - Impedância = 2.2~2.5K Ohms.
L-W com Buffer a impulsor (transformador driver).
Detalhes do impulsor T1 (transformador driver):
Ratio |
Primary |
Z ohms (Nominal) |
L pry. H |
I dc mA |
Bandwidth |
1+1:1+1 |
Series |
20k : 20k |
70 |
30 |
30Hz-30kHz |
Parallel |
5k : 5k+5k |
18 |
100 |
||
E A Sowter Ltd The Boatyard, Cullingham Road IPSWICH IP1 2EG England Tetrafilar Windings.- 3312 turns 0.335mm diameter triple insulated. |
Abaixo o badaladíssimo circuito de John Day. Comentado em todos os fórums devido a sua simplicidade.
Minha sugestão: substituir as duas 2A3 por uma única 6AS7 . Transformador de saída com 2K2 de impedância.
Transformador de força: 200ma mínimo 2x 390V (TF390)

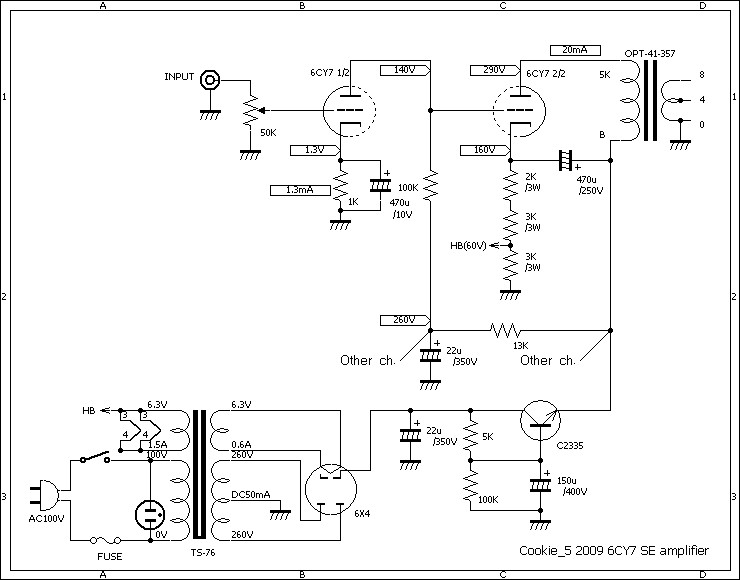

Abaixo mais dois Darlings
A 6CY7 possui triodos dissimilares. O primeiro reproduz um triodo da 12AT7 e o segundo um triodo da 6BL7/6BX7.
Portanto um idêntico estéreo poderá ser construído com uma 12AT7 e uma 6BL7/6AX7 que são mini 6AS7.
E a variante Darling de Jeremy Epstein com duas 1626s em paralelo por canal. A 8532 é idêntica à 6J4…= ½ 12AT7…e a 1626é uma 12J5/ 6J5 melhorada pode-se usar uma 6V6 em ligação triodo no lugar de duas 1626 ou um triodo de 6AS7.

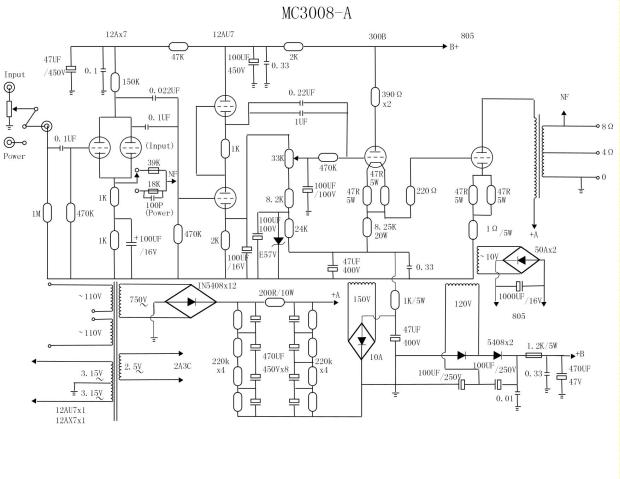

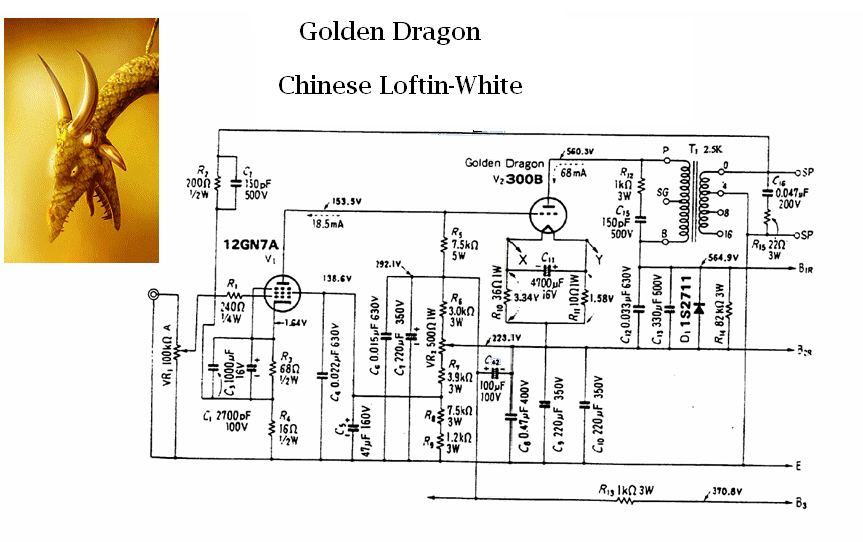

Como ilustração, um complexo L-W.
Continua>>>>>>>>>>>
