LOFTIN-WHITE DIRECT COUPLED PP AMPLIFIERS. III

SHIFT=ZERO

“The man and the valve”

Amplificadores push pull sem capacitores de acoplamento.

Três circuitos publicados em Gloeidraad Holanda em 2003 e 2004

Modernização de uma excelente idéia.

Observe a ultima figura de http://www.novacon.com.br/audioampdelofb.htm

Radio-Craft Setembro 1933

Primeira proposta:

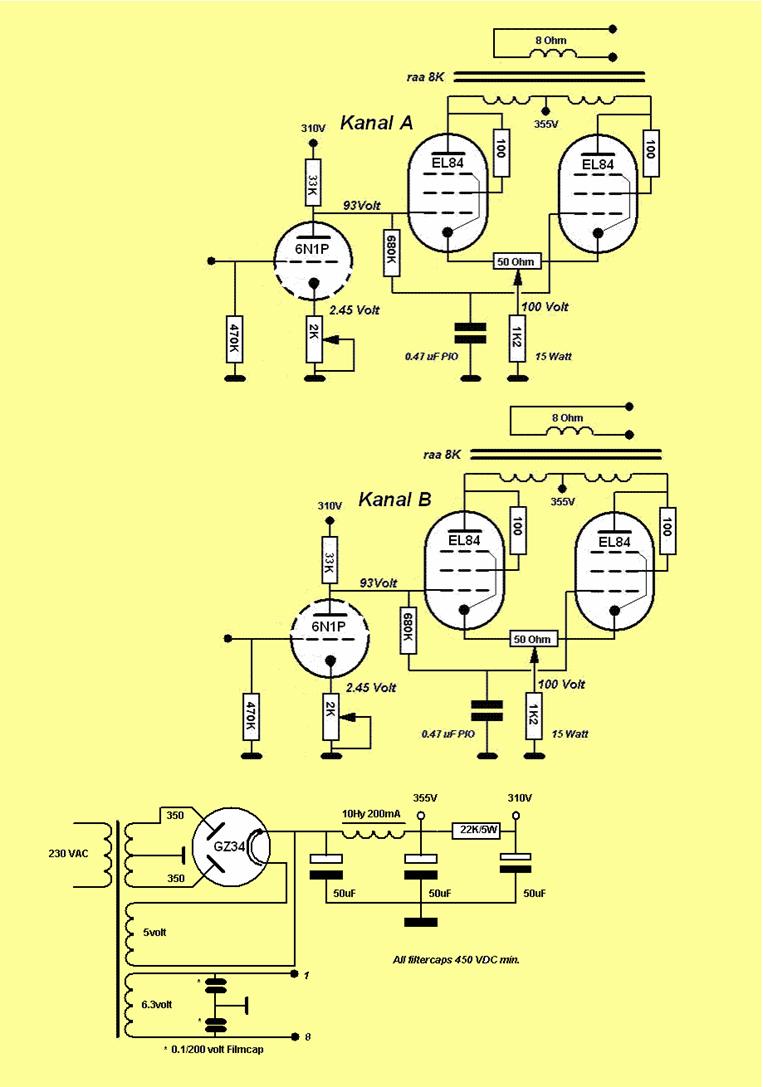

Stereo 10Watt

Segunda proposta:

30Watt

Terceira proposta:

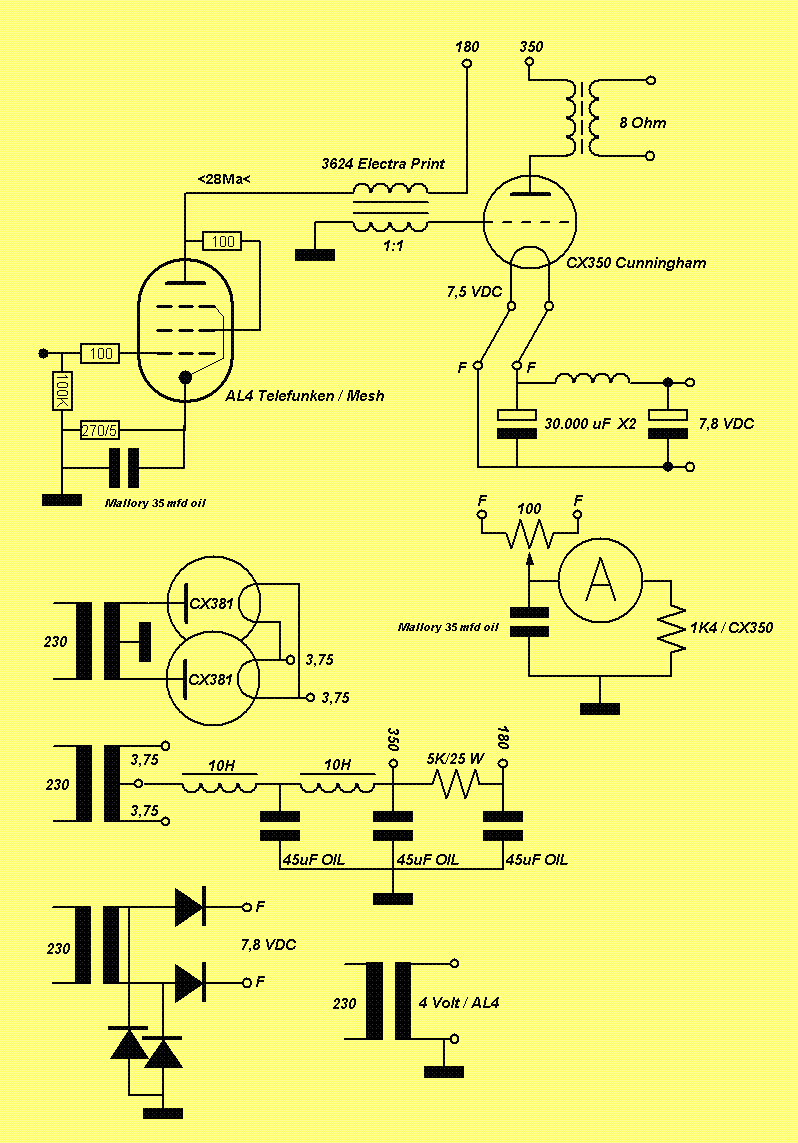

7.5Watt usando a “50” original do L/W

Sem necessidade de ajuste de polarização.

Transformador 3624 Electra Print: 10K x 10K

Ao usar EL84 use 5K x 5K veja transformador E. A. Sowter http://www.novacon.com.br/audioampdelof3.htm

Transformador de saída: 2K x 8 R

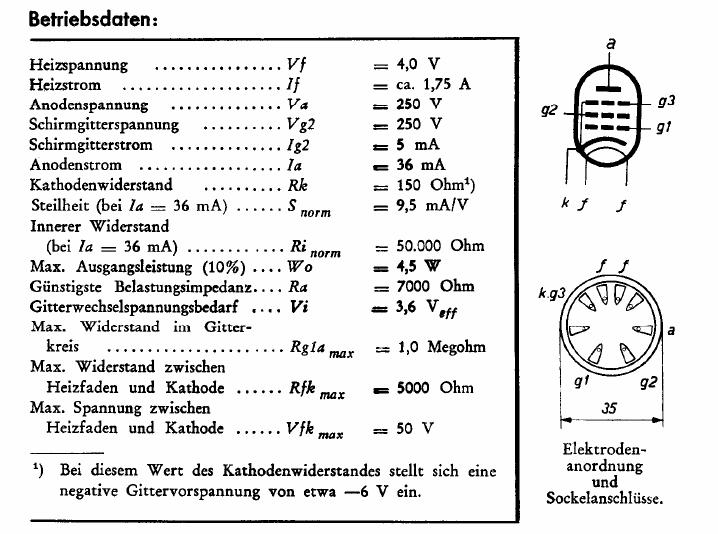

AL4

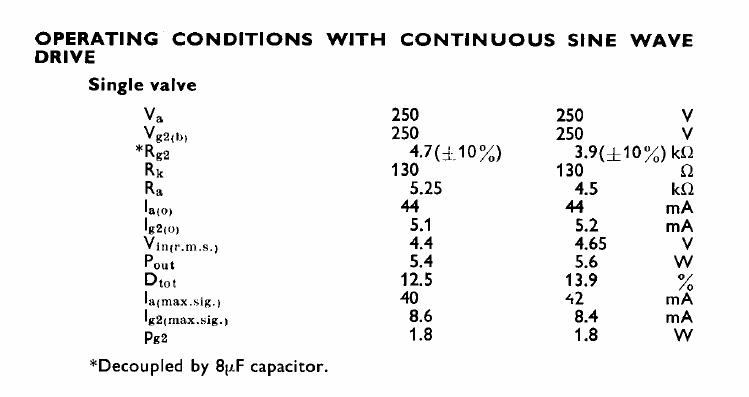

EL84

A válvula AL4 é substituível pela EL 84 e a válvula “50” (250 350 etc) substituível pela 300B. As retificadoras “81” serão vantajosamente subtituíveis pelas EY88.

Veja http://www.novacon.com.br/audioampdelof2.htm
