LOFTIN-WHITE DIRECT COUPLED AMPLIFIERS.

SHIFT=ZERO

Unidade B

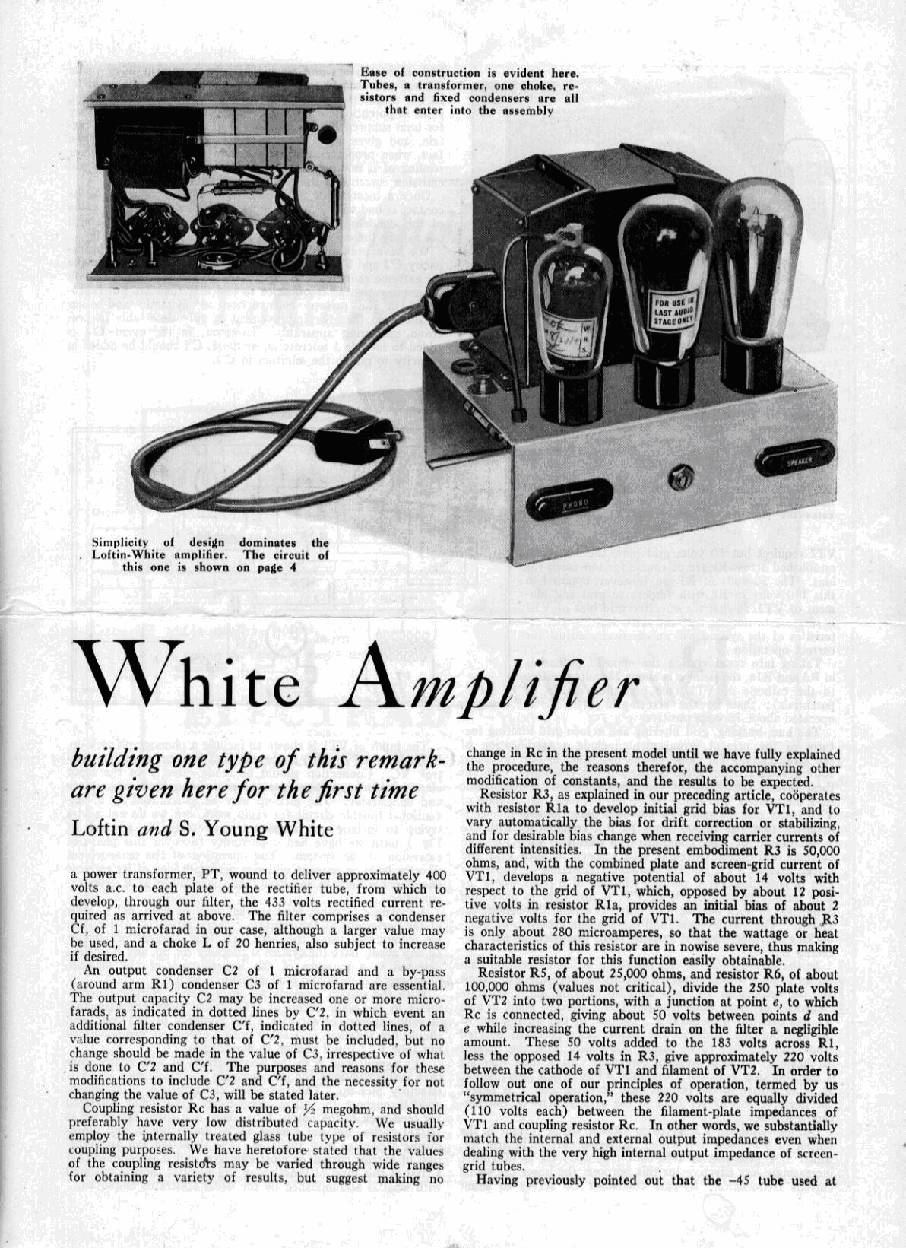

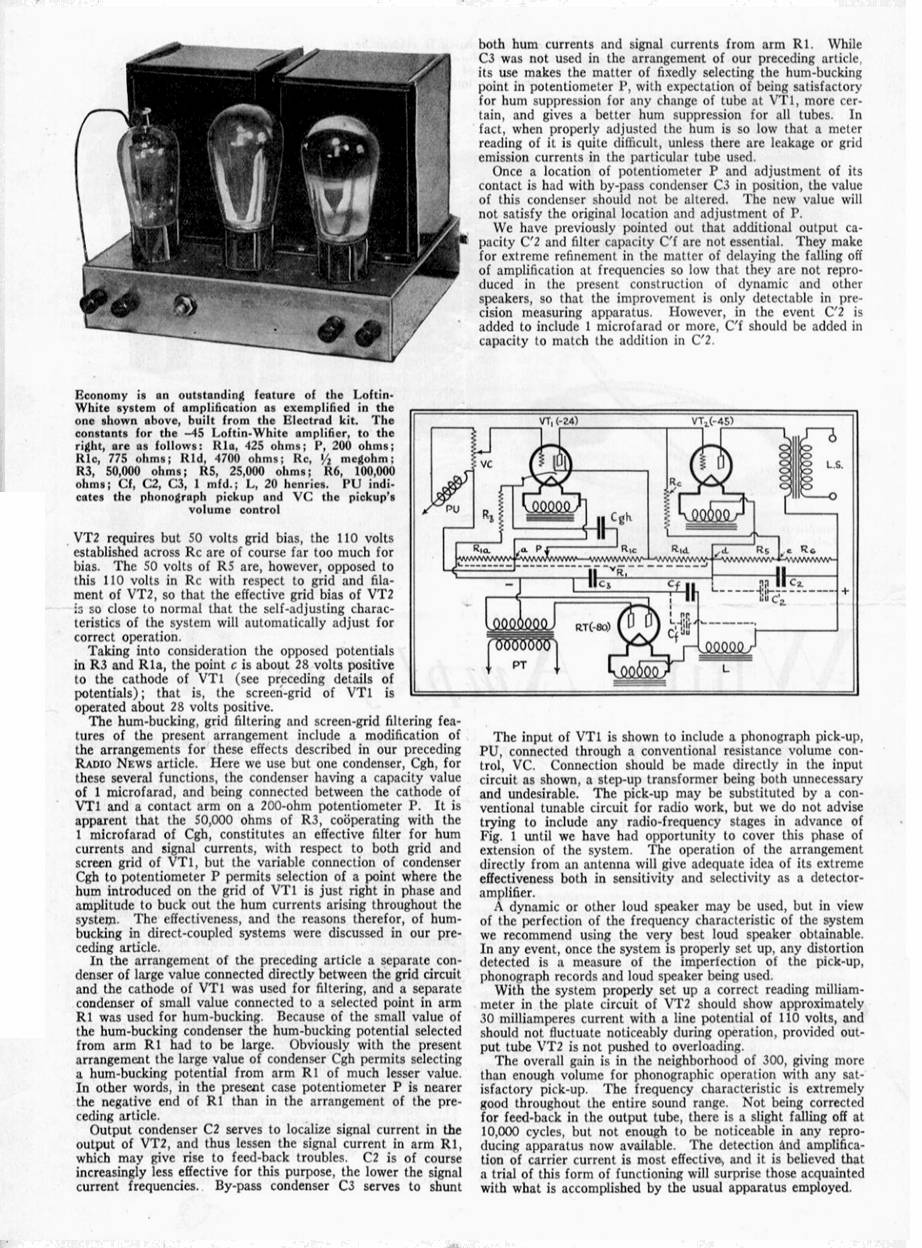

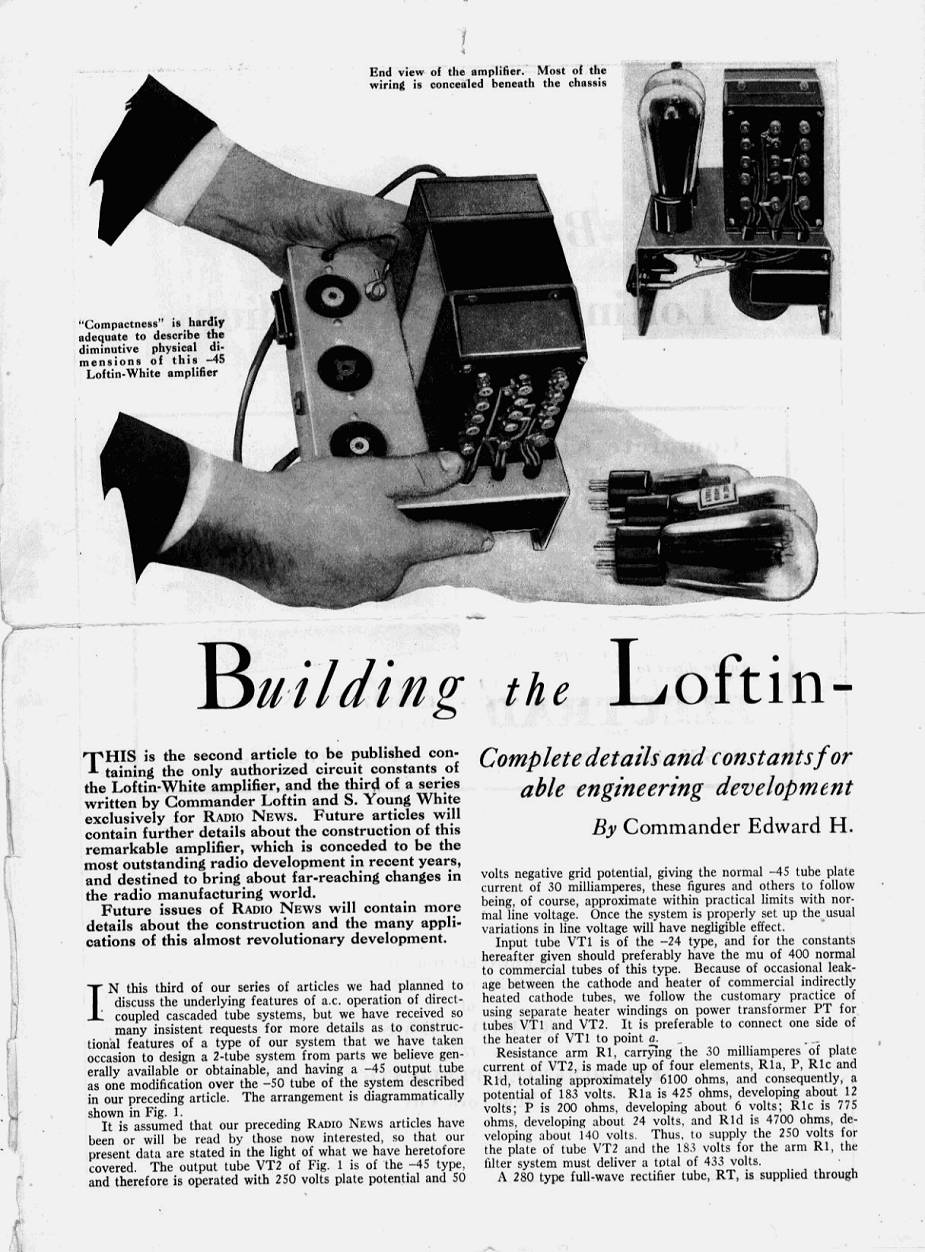

Terceiro artigo sobre o amplificador L-W

Propagandas dos primeiros amplificadores L-W.

ELECTRAD

SOUND SYSTEMS

Como Soam os Loftin White?

Poderíamos dizer que os amplificadores do tipo SET se distinguem pelo seu realismo, pouca coloração e

alteração ao som original. Portanto o mais próximo à alta fidelidade e ao High End.

Os amplificadores SET possuem som distinto dos amplificadores de estado sólido e dos push pull valvulados

devido à importante presença da segunda harmônica, o que equivale à

adicionar ao tom fundamental uma oitava mais alta, formando um acorde bem mais agradável ao ouvido

humano. No Loftin White à esta qualidade são adicionadas ampla reposta de freqüências com o mínimo de distorção por intermodulação e a “resposta triodo”, o que traz um som de pureza inigualável.

Os amplificadores Single Ended Triode devido á sua inerente pouca potência exigem alto-falantes de alta

sensibilidade e compliância, preferencialmente conjugados à gabinetes de alta eficiência tais como os tipos em corneta, labirinto e corneta dobrada para que obtenhamos a sinergia necessária e

perfeita, para a reprodução do som absoluto.

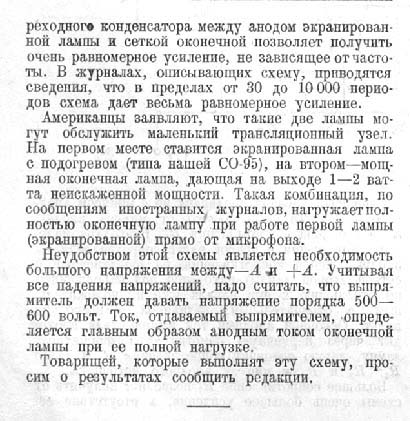

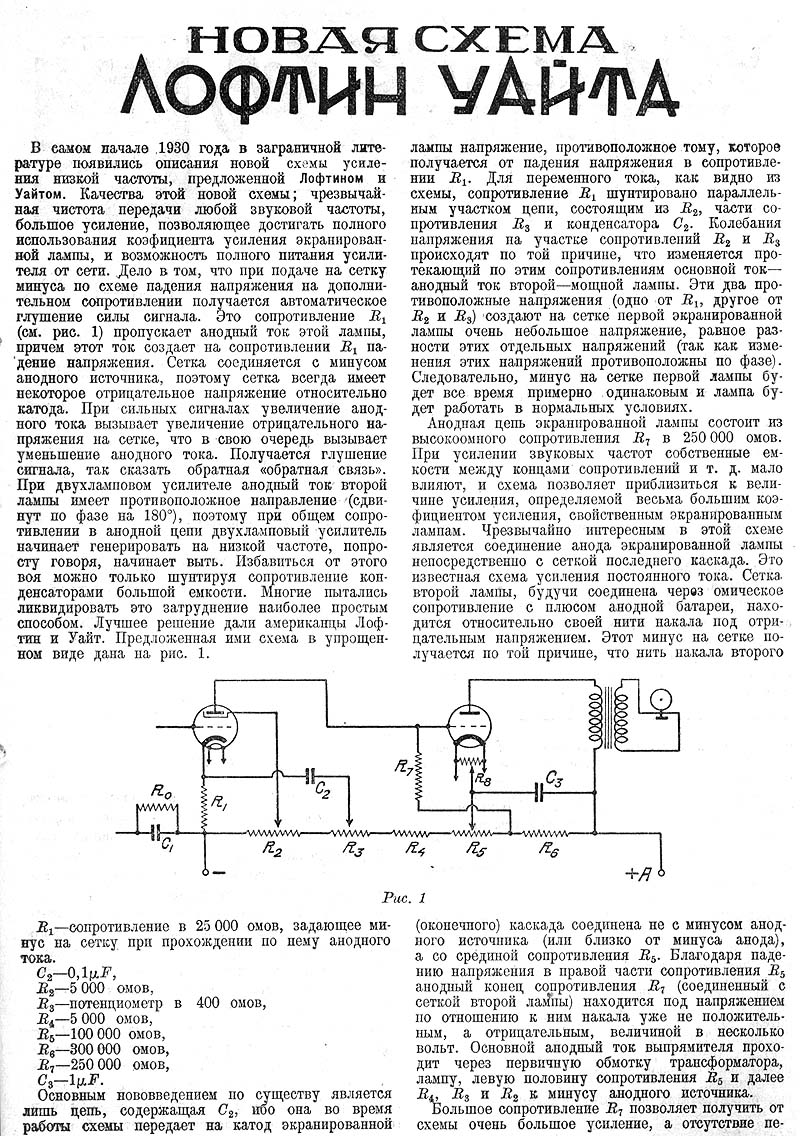

Primeiro artigo sobre L-W publicado na URSS .

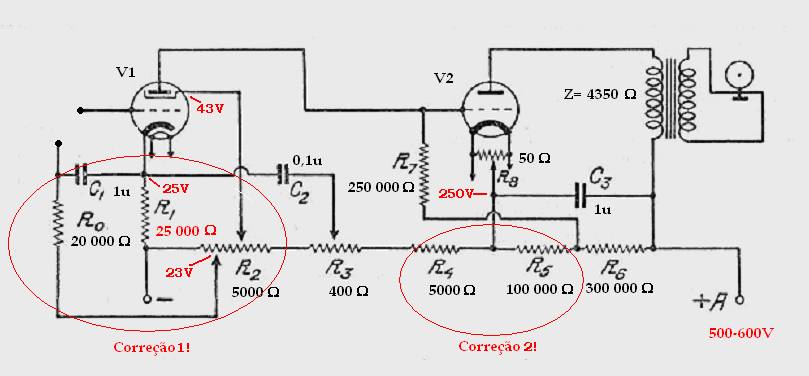

Circuito original com valores originais.

Capaz de produzir 1 a 2 Watts de saída . Resposta plana de 10 a 10.000Hz

O resistor R1 em vermelho deve ser ajustado para a correta polarização do triodo de saída

(corrente de placa de 55ma) caso o ajuste de resistor R2 não alcance o nível desejado. R3 deve ser ajustado para o menor zumbido no falante. As correções visam a esclarecer a correta ligação dos elementos.

As elipses correspondem a correções que não existiam nos artigos originais americano e a tradução russa.

As tensões porem estão indicadas no artigo original americano. Mas não explica o potenciômetro resistor de duplo cursor. No capítulo seguinte com o circuito de Darius Mottaghian o detalhe será exclarecido.

Publicado na Revista “Радио”, (Radio) em 1930 e republicado na

 Revista Радиохобби, (Radiohobby) 2002, № 6, стр. 6. «новая  схема Лофтин-Уайта»

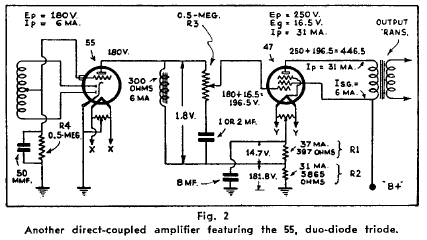

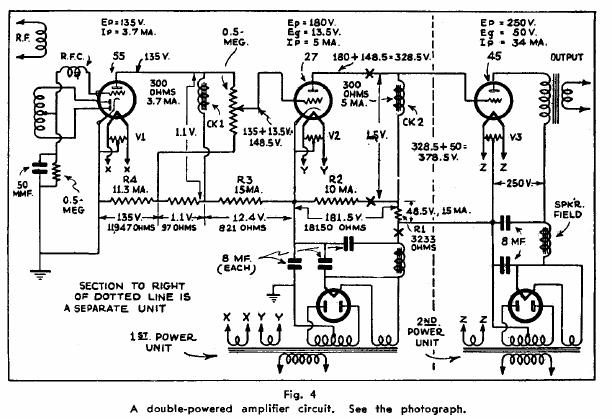

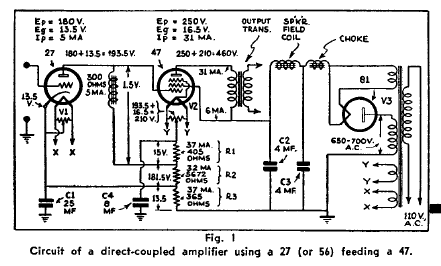

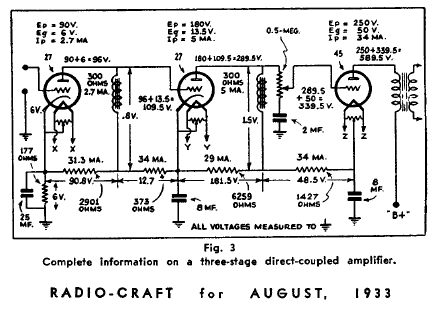

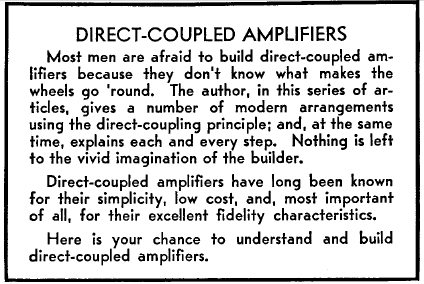

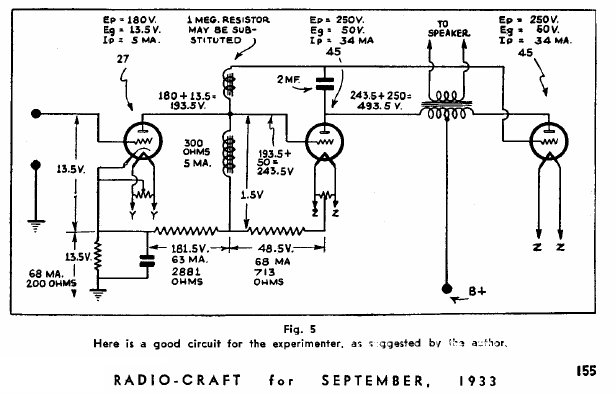

A título de ilustração colocamos aqui cinco circuitos publicados na Radio-Craft de 1933 onde temos várias configurações de L-W em duas e três etapas incluindo um em configuração Push-Pull, este último bem diferente do convencional. Artigo de Designing and Constructing direct-coupling A.F. amplifiers.

L.B Barcus
