Soviet 100 Watt Williamsom

Apresentação

Em 1972 a fábrica de instrumentos musicais de Riga produziu e comercializou o amplificador que ora descrevemos. Este se destinava à amplificação de guitarras elétricas e teclados musicais elétricos. O conjunto consistia de um pré-amplificador para o controle de timbre e o amplificador de potência que era instalado na caixa de alto-falantes.

A inovação estava no amplificador de potência que poderia ser usado em clubes, bailes de escolas e outras áreas.

Todas as etapas do amplificador são à válvula. Tem 100Watts de potência máxima sem distorção com uma carga de 8 Ohm. Sensibilidade de entrada de 1,5 V. Coeficiente não linear de distorção - 0.5% a 1000 Hz com 80 Watt -. Resposta de freqüências de 20 Hz a 50 кHz entre 3dB.

O amplificador é projetado para operar em 220 V, com ruído de fundo a -76 dB.

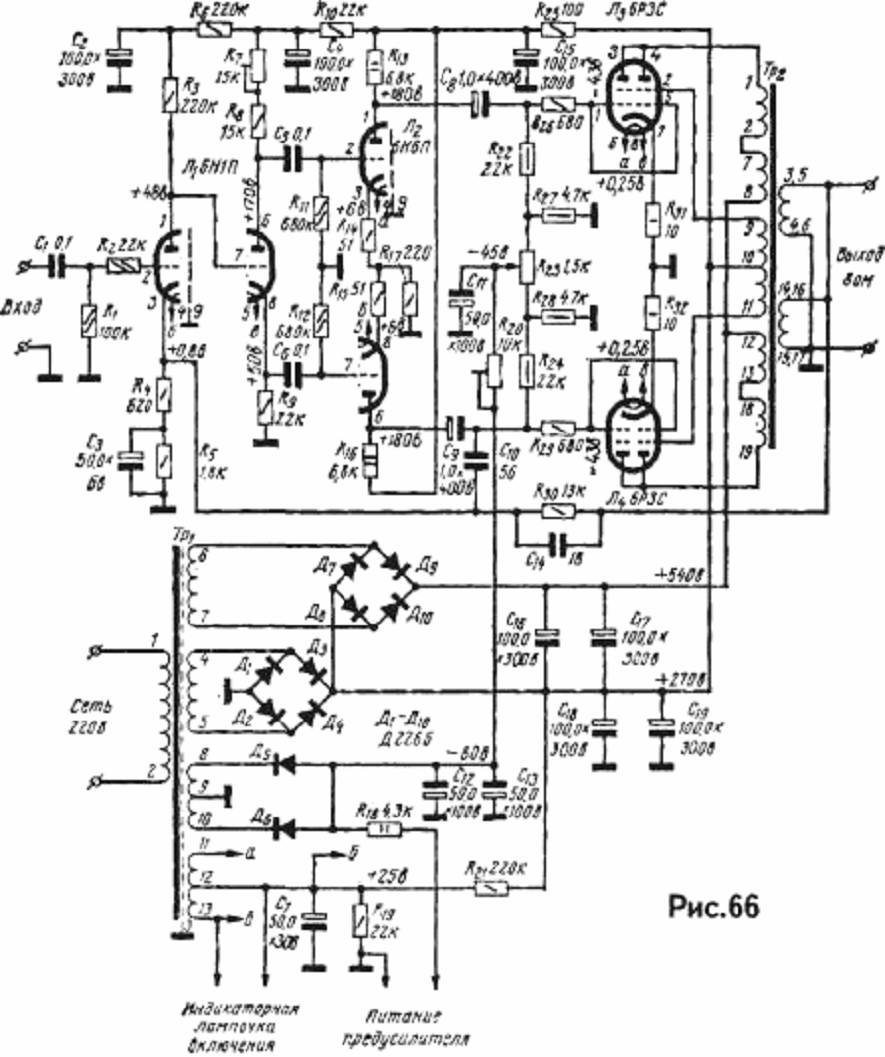

 O primeiro estágio do amplificador de potência (fig. 66) é cumprido pelo primeiro triodo de Л1. A seguir o segundo triodo desta mesma válvula é usado como inversor de fase, em acoplamento direto. Asseguramos a estabilidade evitando a auto oscilação nas freqüências de 1... 5 Hz, e ao mesmo tempo uma redução nas distorções não lineares com o capacitor СЗ  e o resistor R5 no circuito do catodo do primeiro triodo de Л1. A eliminação de distorções de freqüências geradas por capacitores e resistores em transientes também foi alcançada pelo acoplamento direto ao inversor de fase. Os resistores R21, R19 equilibram a linha de filamentos para redução do zumbido de fundo, este ligado a um potencial de +25 Volts. Após o inversor de fase o sinal é amplificado nas duas metades de Л2. Os valores dos resistores e capacitores foram escolhidos para o mínimo de distorção nas entradas das grades do estágio final ЛЗ e Л4. Para simplificação do projto do transformador de saída escolhemops a menor resistência possível entre os anodos das válvulas de saída. Isto vai depender da amplitude da voltagem e da corrente alternada geradas nos anodos das válvulas. Grandes variações de tensão e corrente produzem menor distorção nos transformadores.

A máxima variação de tensão possível nas válvulas 6РЗС é de 270 V, supondo-se uma alimentação de fonte da ordem de 540 V. As válvulas 6РЗС  são compostas de dois tetrodos em uma ampola. Neste circuito estas são ligadas em paralelo. A configuração Ultralinear permite equalização dos sinais de ambas as válvulas, rendendo uma menor resistência interna e proporcionando menores distorções não lineares em relação a aplicação da configuração tetrodo convencional.

Para o decréscimo de todas as distorções aplica-se ao amplificador uma realimentação negativa geral de 20 dB. Para redução de instabilidade geral provocada por arranjos na montagem do aparelho, o resistor R2 foi incluído na grade da primeira amplificadora para evitar a possível auto excitação  na área de freqüências audíveis (50-200 кHz) sendo complementado pelos capacitores C10 (56pF) à grade de Л4 e С14(18p) ao catodo de Л1 no circuito de realimentação negativa a partir do secundário do transformador de saída.

Observe que a realimentação negativa aplicada ao catodo do primeiro triodo de Л1 difere um pouco do convencional aplicado tradicionalmente aos demais amplificadores tipo Williamsom.

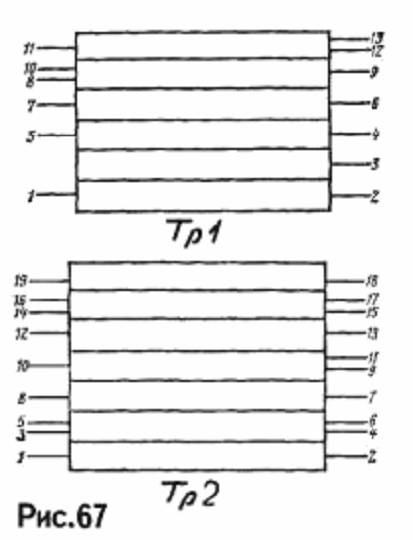

O transformador de força é confeccionado a parttir de lâminas tipo УШ-30* com empilhamento em 60 mm. A disposição de enrolamentos segue a fig. 67. O transformador de saída é executado no mesmo ferro do transformador de força As camadas dos enrolamentos do secundário são conectadas em paralelo e possuem idêntico número de voltas. Abaixo tabela de dados para os transformadores.

* УШ-30 código industrial GOST usado na Rússia.

Тип пластины = Tipo de lâmina

ширина среднего стержня а, см = largura da perna central а, см

ширина окна b, см =  largura da janela b, см

высота окна h, см = altura da janela h, см

площадь окна Q₀ = b h, см² = área da janela Q₀ = b h, см²

Пределы Q_c Q₀, см⁴ = Limites Q_c Q₀, см⁴  (Área das paredes internas com o empilhamento)

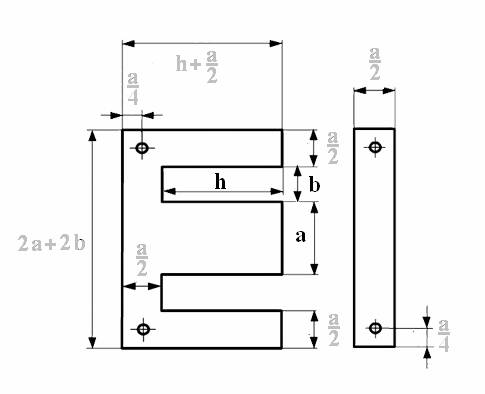

Geometria da ferragem dos transformadores europeus

++= enrolamentos idênticos.

Экран= bindagem

Обозначение по схеме = Nomenclatura segundo esquema

Число витков = Quantidade de espiras

Число слоев в обмотке = Quantidade de camadas na bobina

Провод = Fio

ПЭВ = Fio esmaltado

A instalação do amplificador requer duas condiçoes: todos os pontos de terra evem ser colocados em único ponto, preferencialmente próximo á primeira amplificadora. Os capacitores de filtro das altas tensões devem também ficar próximos aos estágios com os quais eles operam. Uma vez terminada a montagem o amplificador é incluído no conjunto. Completamente sem as válvulas, poderemos medir com um multímetro as tensões de alimentação nos pontos estratégicos. Anodos +510 V, 3ª grades +270 V com variações de até -80 V sem a carga das válvulas. Os potenciômetros R20 e R23 devem polarizar as grades de sinal das 6РЗС em -45 V. Em seguida coloque as válvulas 6РЗС e regule os potenciômetros R20 e R23 para que ambas correntes de catodo fiquem iguais em 25 мА.

Para alcançarmos este valor, um desequilíbrio da ordem de 0,25 V poderá ser notado entre os resistores R31 e R32. Em seguida coloque as válvulas 6Н6П e 6Н1П e cheque os parâmetros do amplificador. Se o amplificador gritar, será necessário inverter as ligações dos secundários no transformador de saída. O resistor R7 influi diretamente nas distorções do amplificador. Através de um gerador de sinais ligado à entrada do amplificador e um medidor de distorções à saída do mesmo, regular R7 para menor distorção com um nível de saída de 70... 80 Watts. Na ausência de tal equipamento, poderemos contornar o problema medindo as tensões alternadas geradas entre os terminais de R31 e R32. A menor tensão corresponderá a menor distorção.

 Os capacitores C5, С6 e С8, С9 e os resistores R11, R12, R22, R24 não são críticos, mas determinam a resposta de baixas freqüências. A estabilidade do amplificador depende da escolha de C3.

De qualquer modo, a instabilidade pode ser eliminada, ao aumentarmos o valor do resistor R30 e consequentemente diminuirmos a realimentação. Mas reconheçamos que teremos invaiavelmente  aumento no ruido de fundo e nas distorções. Contudo aumentaremos a sensibilidade do amplificador.

Conclusão

Os dados necessários para reprodução do presente equipamento são advindos do conhecimento prático necessário para tal. Obviamente temos questões básicas relacionadas com a teoria da radio eletrônica, técnicas de construção e medições, o que é impossível de vislumbrar em um só artigo ou mesmo um só livro. Atroca de experiências com os mais iniciados é sempre excelente para um bom resultado.

Dados sobre válvulas  ver em: http://www.novacon.com.br/audioamppry1.htm

xxxxxxxxxxxxxxxxxxxxx

6Р3C-1

Двойной лучевой тетрод

Обозначения:

А' - верхний вывод анода первого тетрода, А" - верхний вывод анода второго тетрода, с₁' - первая сетка первого тетрода, с₁" - первая сетка второго тетрода, с₂ - вторая сетка, к - катод, п - подогреватель катода, лп - лучеобразующие пластины.

Технические характеристики

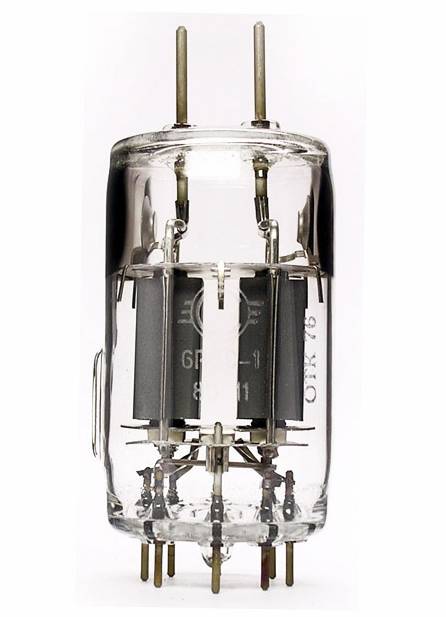

6P3C-1 (closest to Cyrillic way of writting)

(pronounced as ‘6R3S-1’)

Double beam tetrode for output stages of low frequency amplifiers.
Envelope: glass.
Mass 100 g.

Lead diagram

General characteristics:

Limited operating values:

Operating environmental conditions:

CURVES

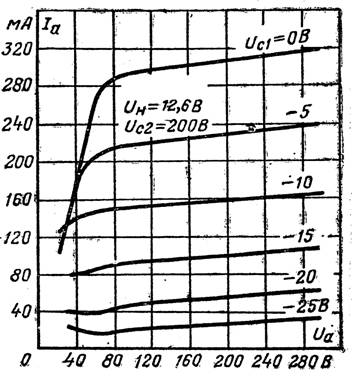

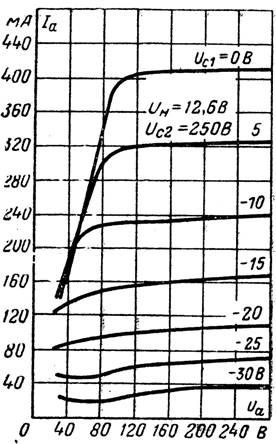

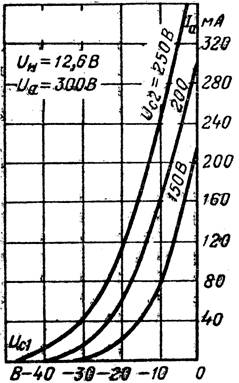

Plate curves  Plate-grid curves

xxxxxxxxxxxxxxxxxxxx

Propostas Williamsom

Do Manual RCA RC-19 – 1959

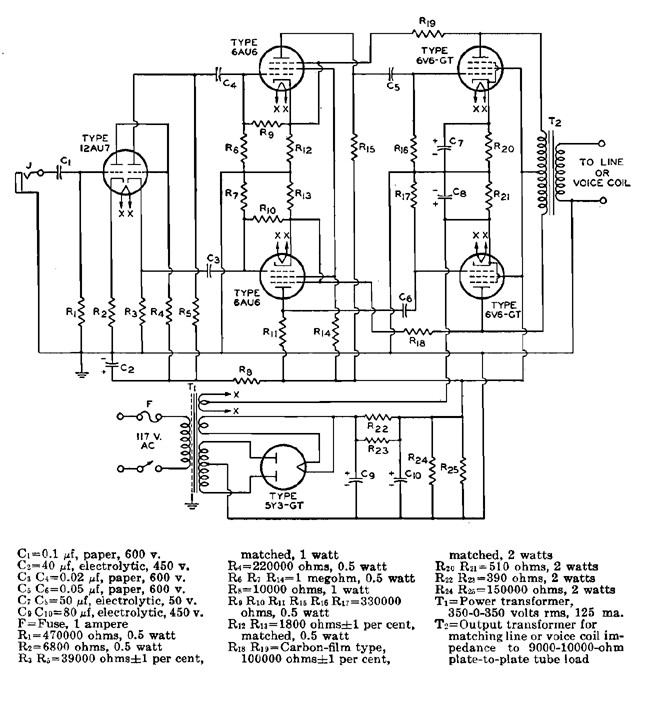

Versão para 10 W

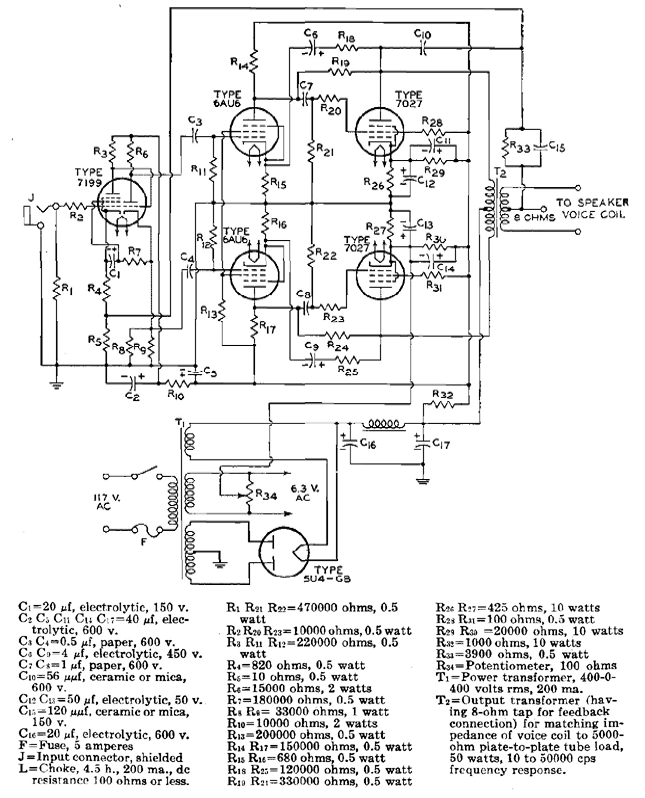

Versão para 35 W
