A variação Circlotron

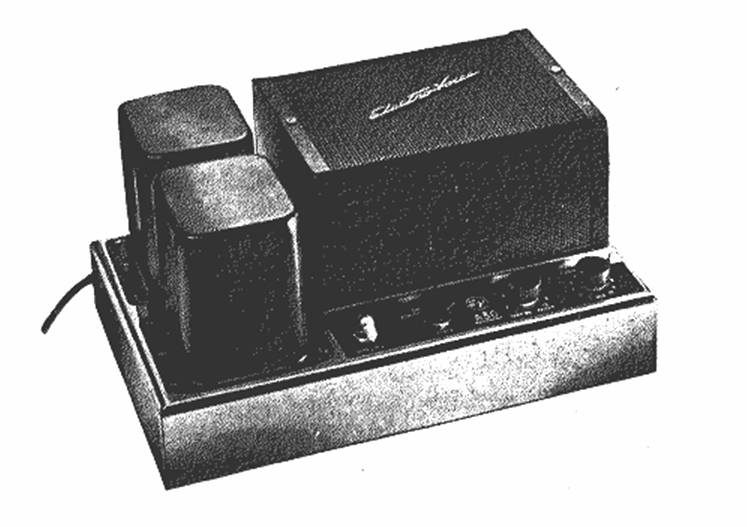

Apesar da invenção do amplificador Circlotron ser atribuída à Alpha M. Wiggins da Electro-Voice, com patente de 1954,. Cecil T. Hall apresntou um projeto com a mesma topologia em 1951, e Tapio Köykkä da Finlândia também apresentou uma patente do Circlotron em 1952.
O
Circlotron é um amplificador com excitação de saída por catodo isto o coloca em
um ponto intermadiário entre os circuitos descendentes do Mc Intosh e tem algo a
ver com a configuração dos Philips de 800 ohms justamente pela impedância de
saída. O circuito Circlotron porém não é usual uma vez que utiliza dupla fonte
de alimentação para que a corrente seja nula no primário do transformador. Esta
propriedade aliada à baixa impedância proporcina alta qualidade de áudio a preço
bem acessível. Podemos dizer que o Circlotron é um circuito ponte flutuante.
Esta topologia é também conhecida como Push-Pull-Paralelo ou PPP.
A
topologia Circlotron oferece muitas vantagens:
O transformador de saída requer metade das espiras de um
push-pull convencional;
isto reduz as capacitâncias parasíticas e melhora o desempenho do transformador
de saída.
V. pode usar transformadores bem mais baratos com excelentes resultados, incluindo os transformadores para lâmpadas halógenas.
Para

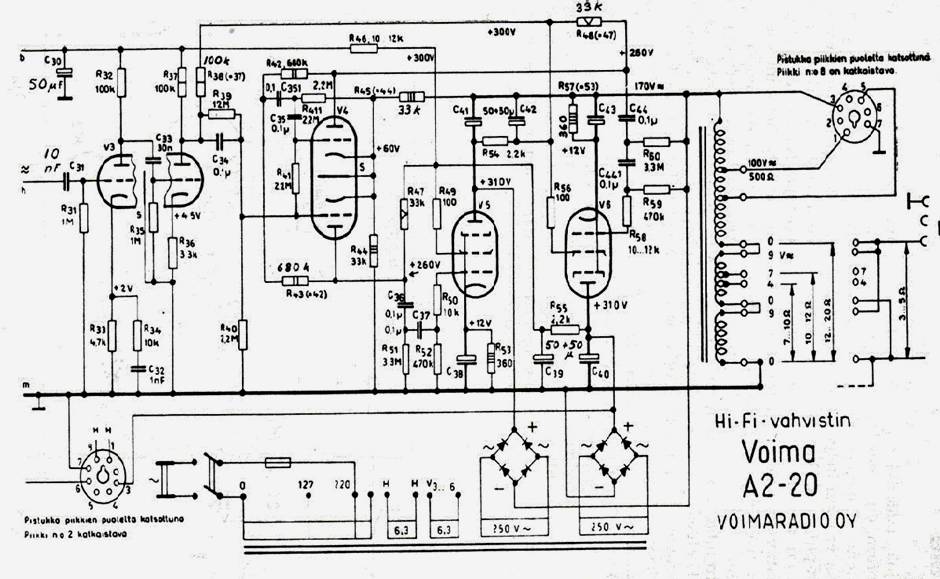

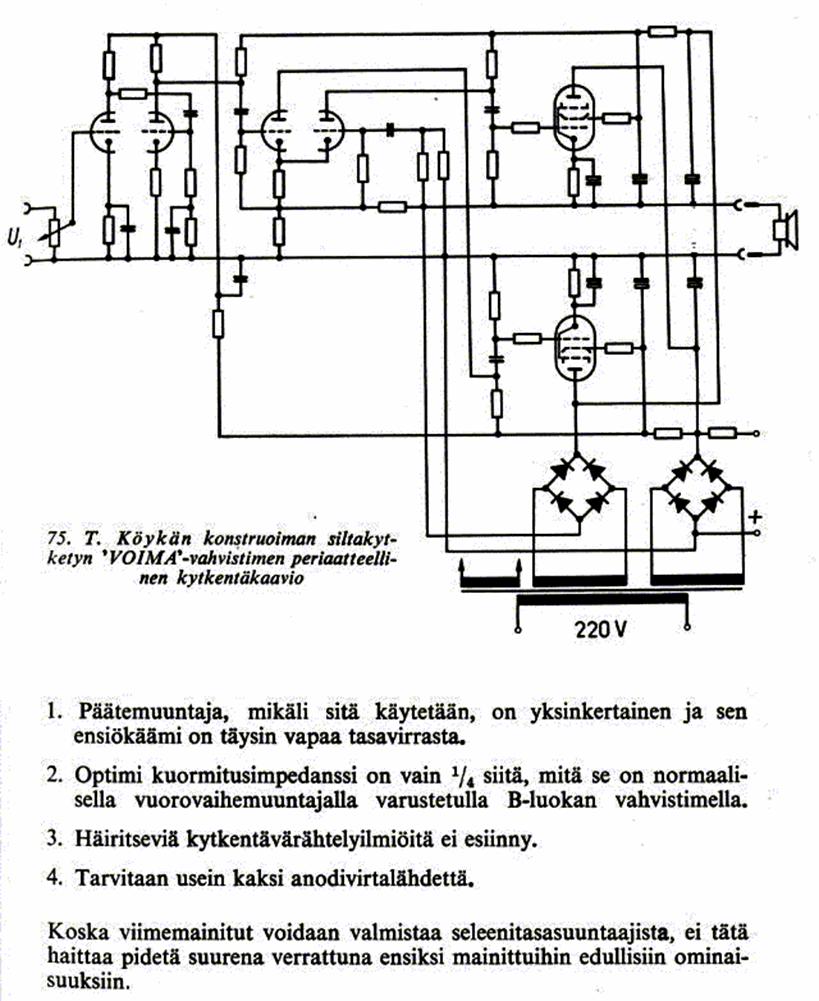

estudo comparativo anexamos vários circuitos do tipo incluindo o circuito do
amplificador Voima de Tapio

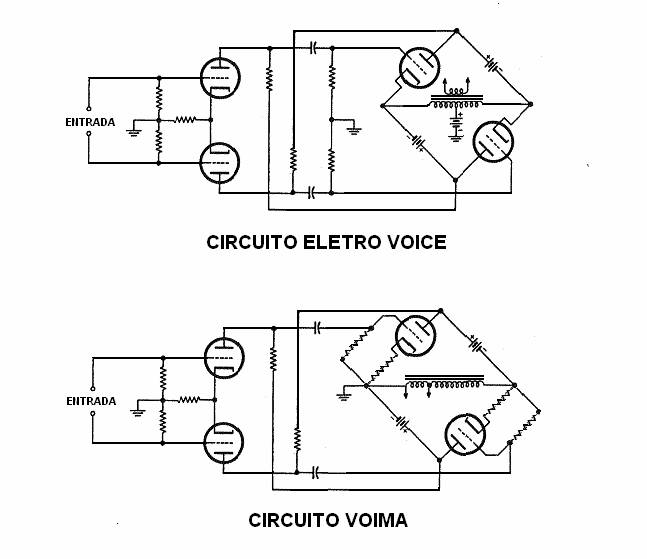

Köykkä que possui um auto-transformador. Logo em seguida um diagrama comparativo
entre os circuitos Eletro-Voice e Voima, este último sem a derivação central.
A impedância de saída é mais baixa que um amplificador convencional à válvulas.
Por isto, usam-se tais circuitos em amplificadores OTL (sem transformador).
Todos estes circuitos tipo OTL são perigosos e pouco confiáveis. (veja
comentário em EL86 800 Ohms. Mais comentários em:
Pascal Sternis: http://web.archive.org/web/20030204014233/perso.club-internet.fr/psternis/circlo.htm e Tube Lovers Anonymous: http://web.archive.org/web/20071116222901/http:/members.aol.com/aria3/otlpaper/otlhist.htm

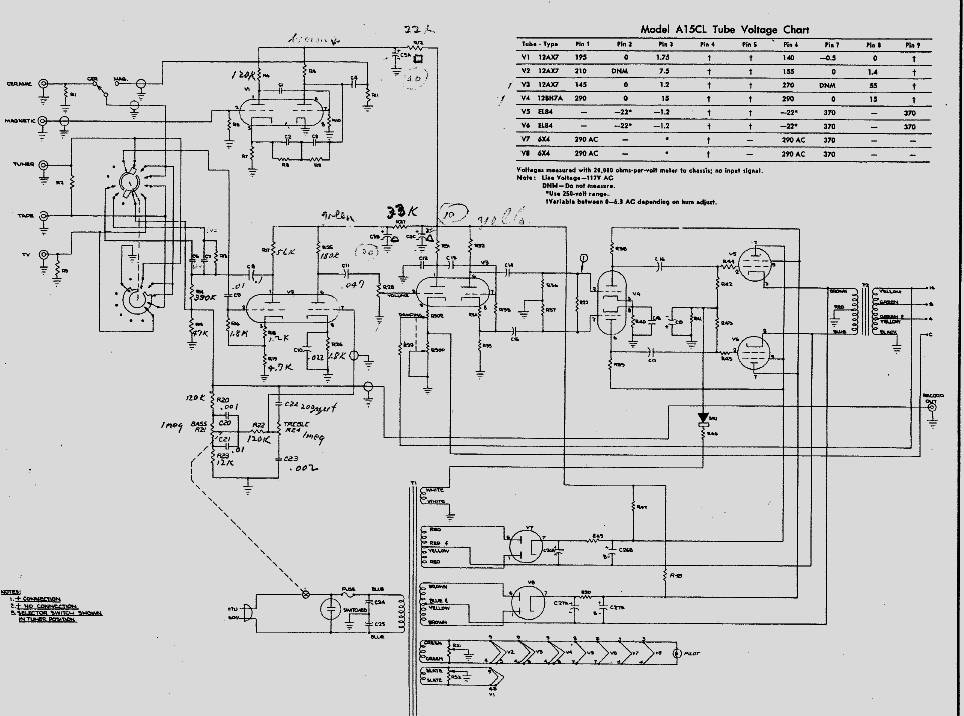

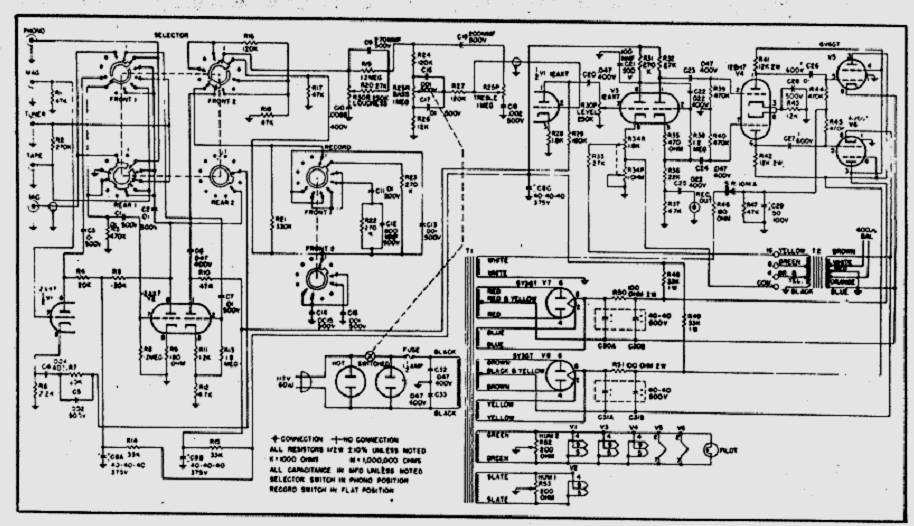

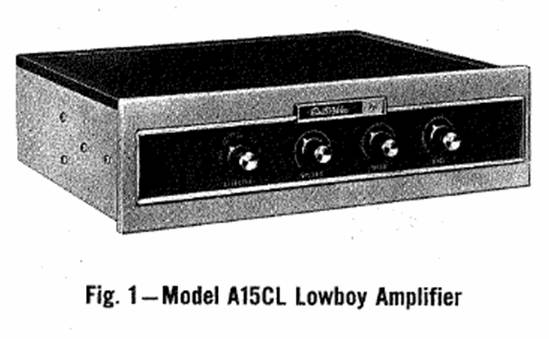

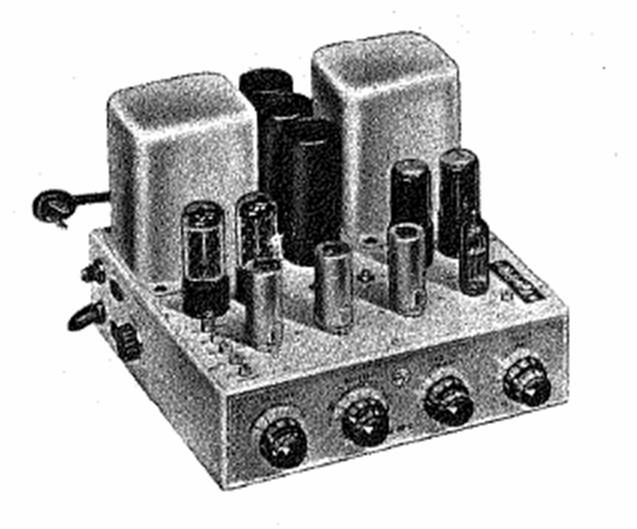

A15CL

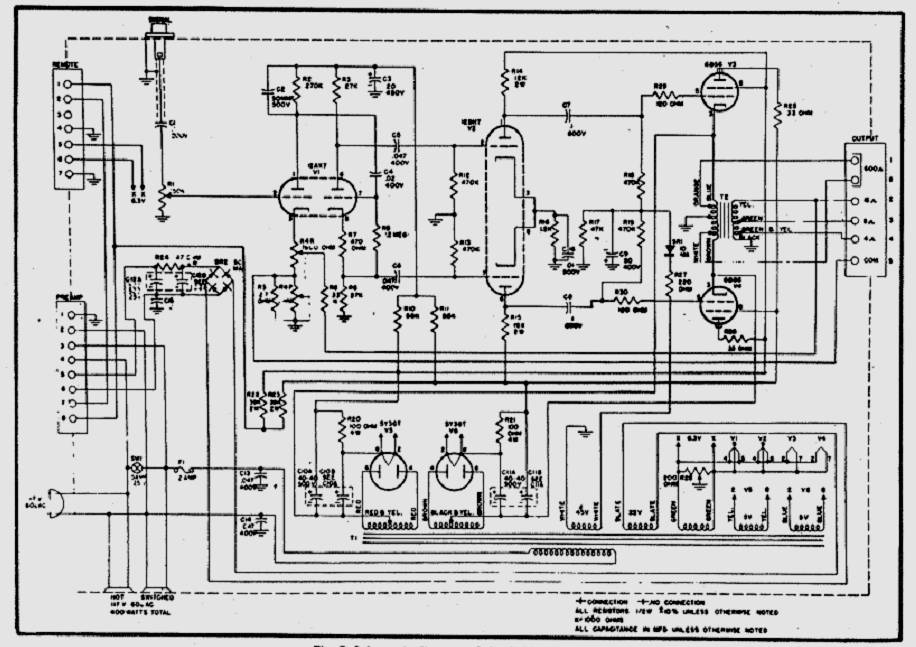

A20C

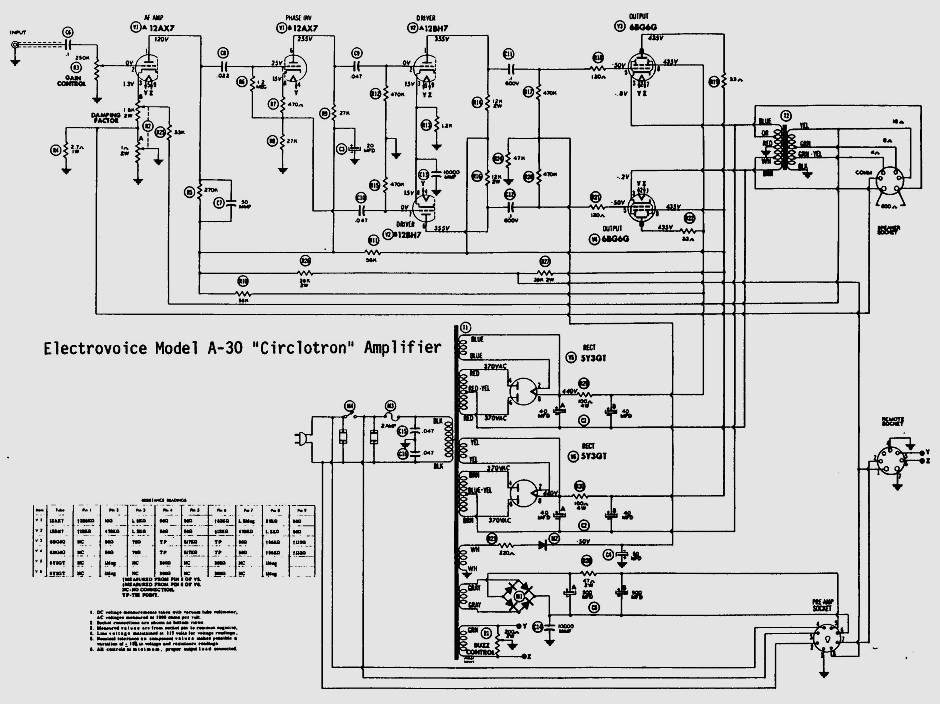

A30 em duas versões.
Nos diagramas acima representamos de forma simplificada as ligações na configuração da Eletro Voice americana e da Voima da Finlândia,
VOIMA DA FINLANDIA
Outro amplificador em ponte de V. Smirnov
6J1P=EF86 6N1P=ECC88 6P14P=EL84
Abaixo duas interessantes variantes para alto-falantes de 800Ohms
Circuito Voima da Finlândia com duas 6CG7 e duas EL 81 como no circuito anterior.

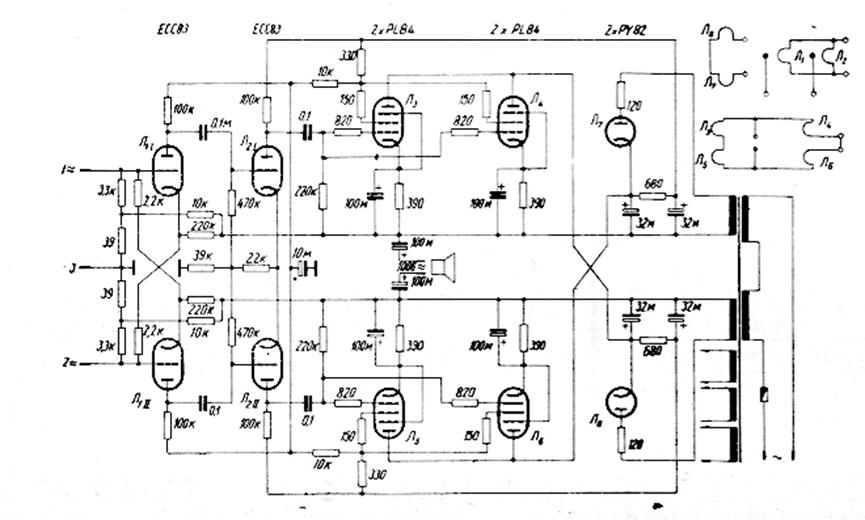

Este por sua vez vem da Bulgária e possui um inversos de fase cruzado de desenho próprio.
Um circuito pouco conhecido é a etapa de saída em “Harmônica” ou “Acordeom” Não é uma etapa em push pull mas uma etapa paralelo-complementar.
Abaixo um circuito explicativo.
A válvula superior exige maior amplificação na mesma fase da inferior pela sua natureza degenerativa
Circuito Acordeom:
As válvulas de saída diminuem ou aumentam sua resistência interna em fase excitando o primário do transformador de saída. A impedância de saída é da ordem dos 800 Ohms (entre 675 e 1000) dependendo das válvulas de saída. Este circuito também permite transformadores bem simples.
