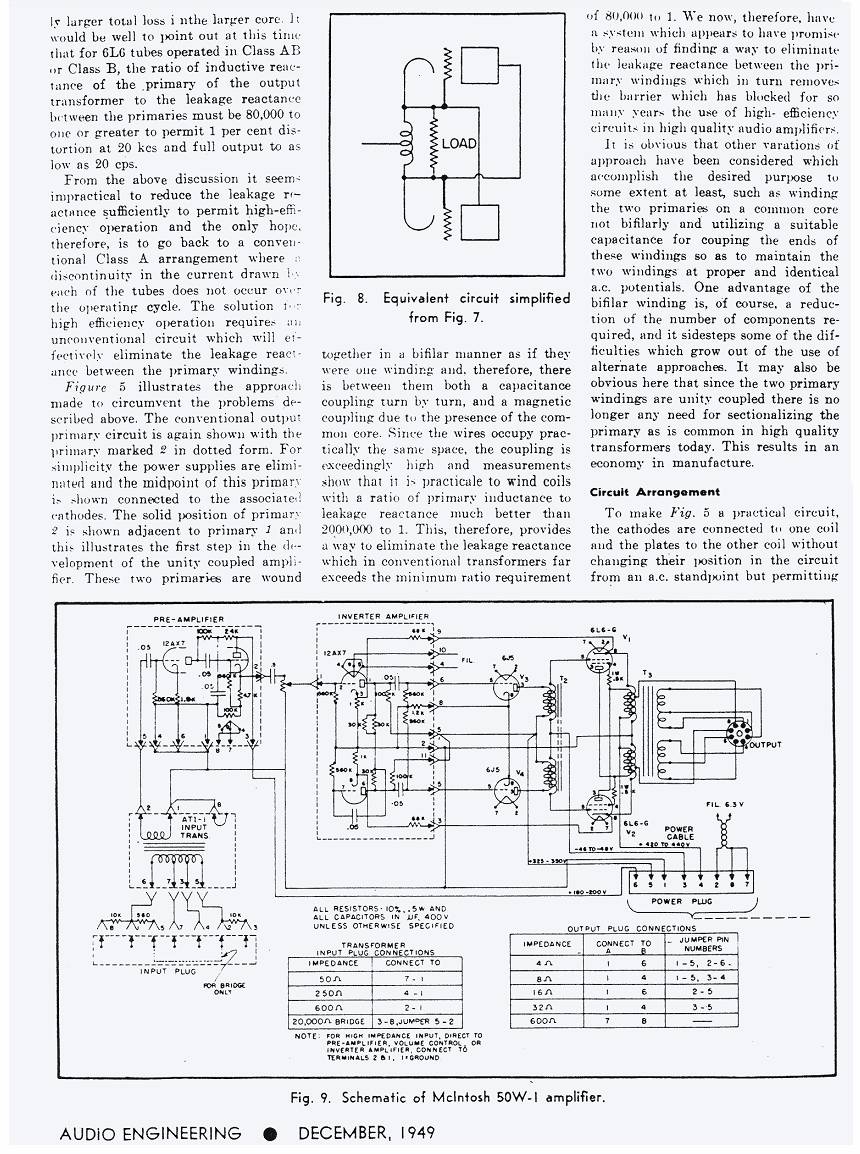

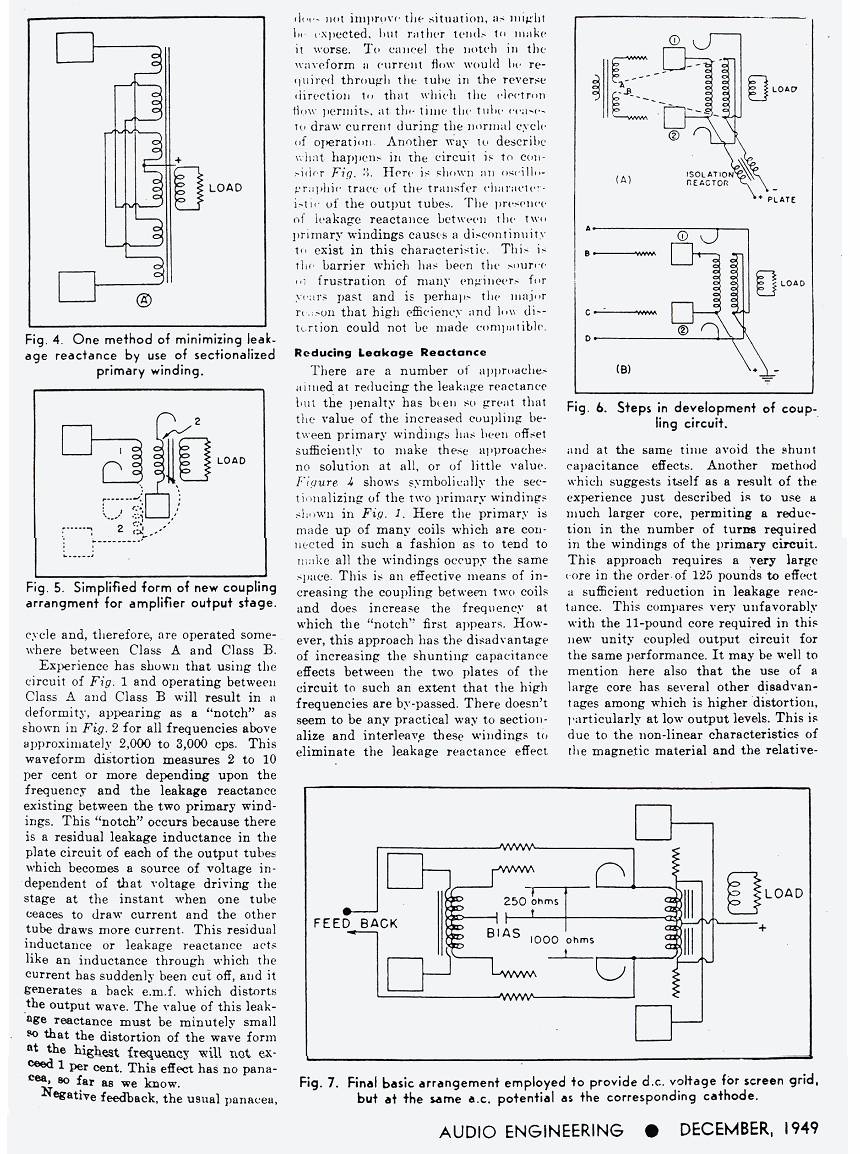

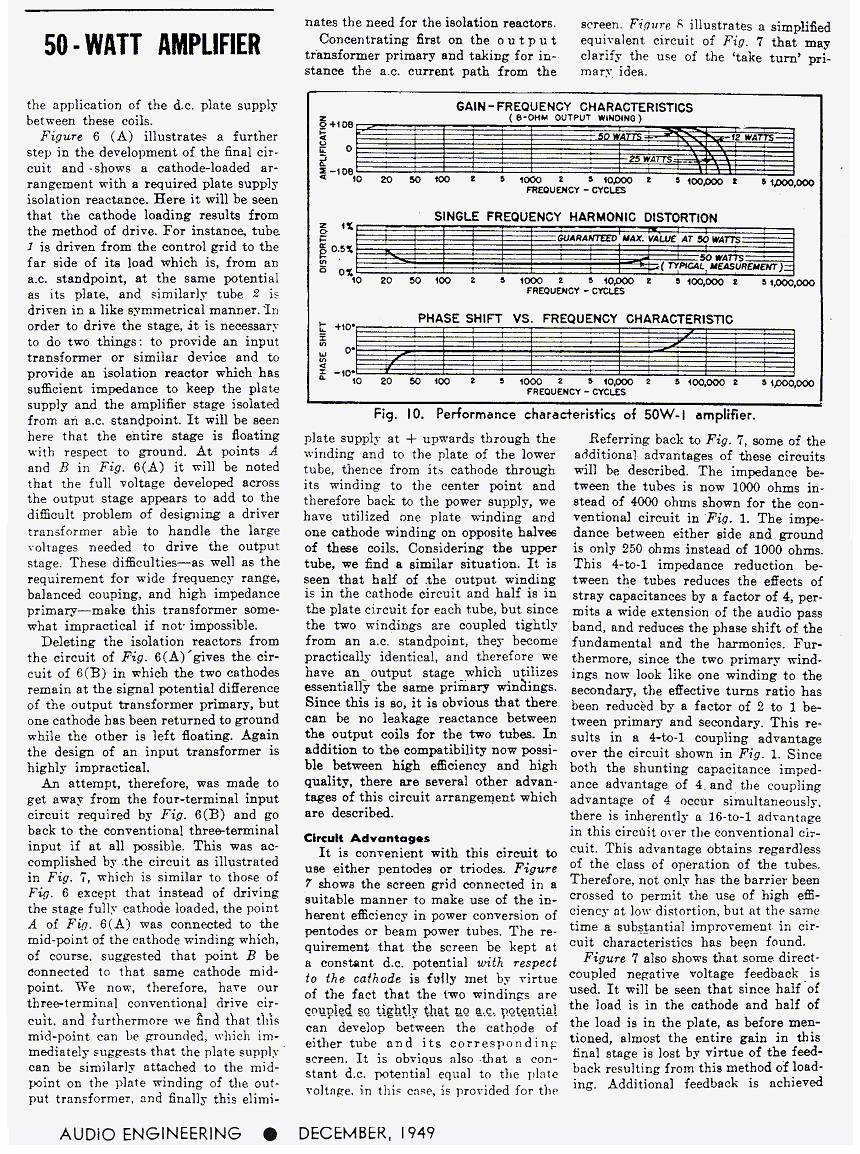

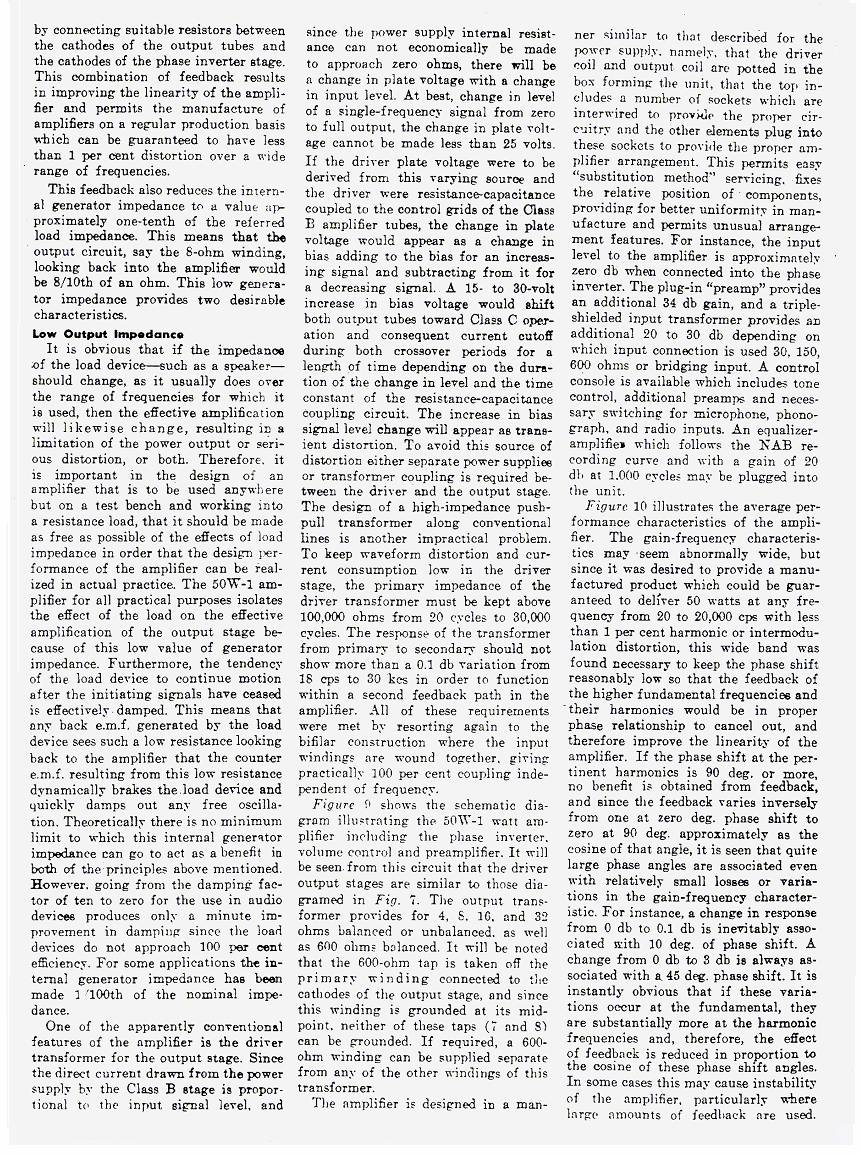

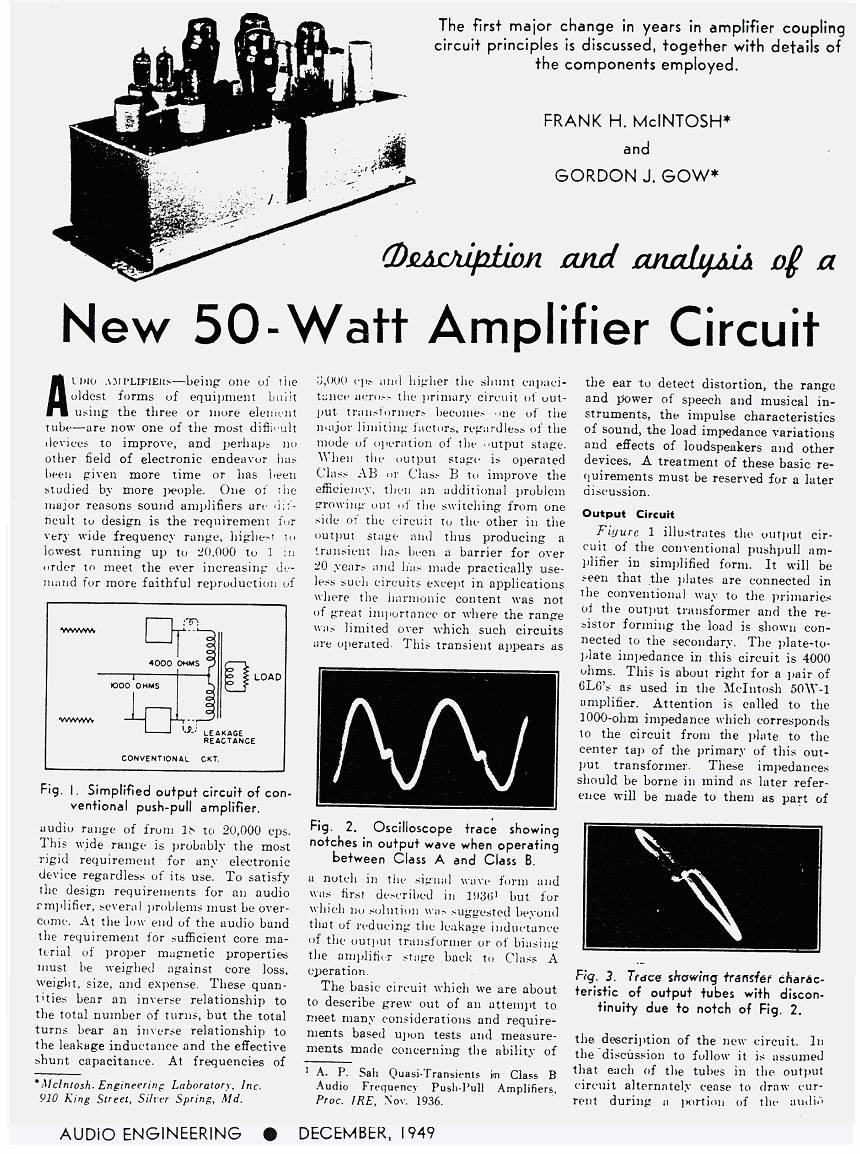

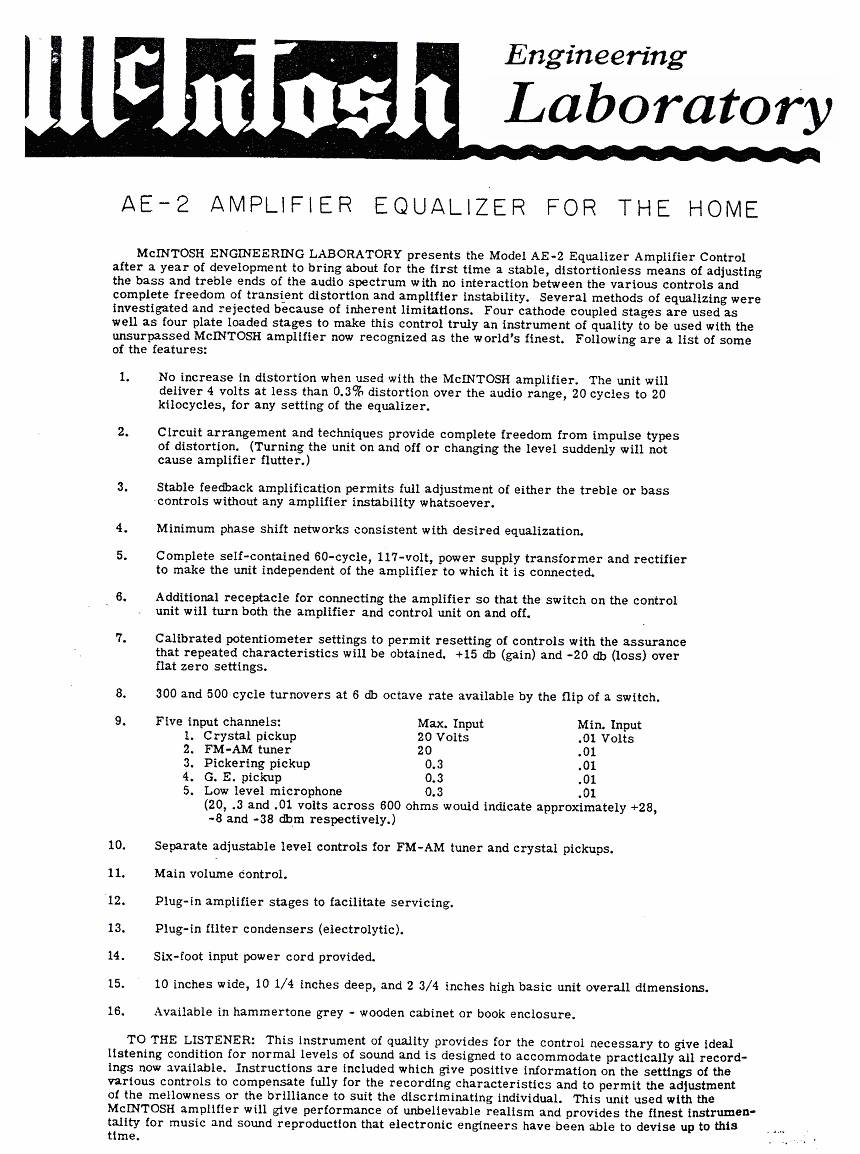

O amplificador Mc Intosh

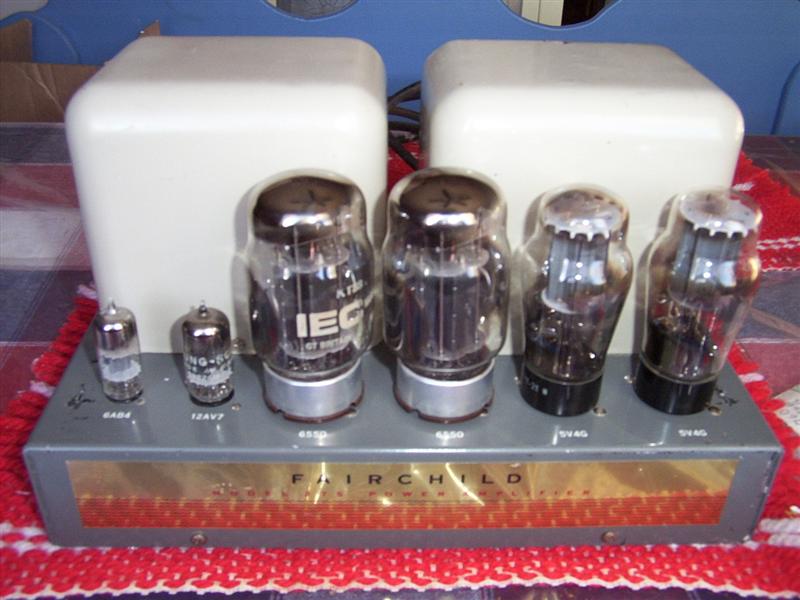

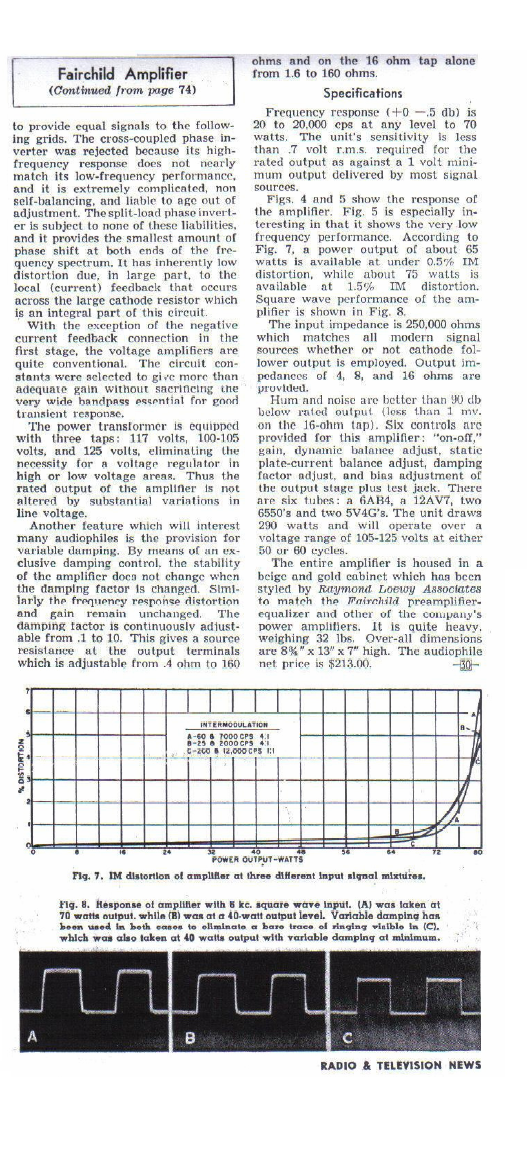

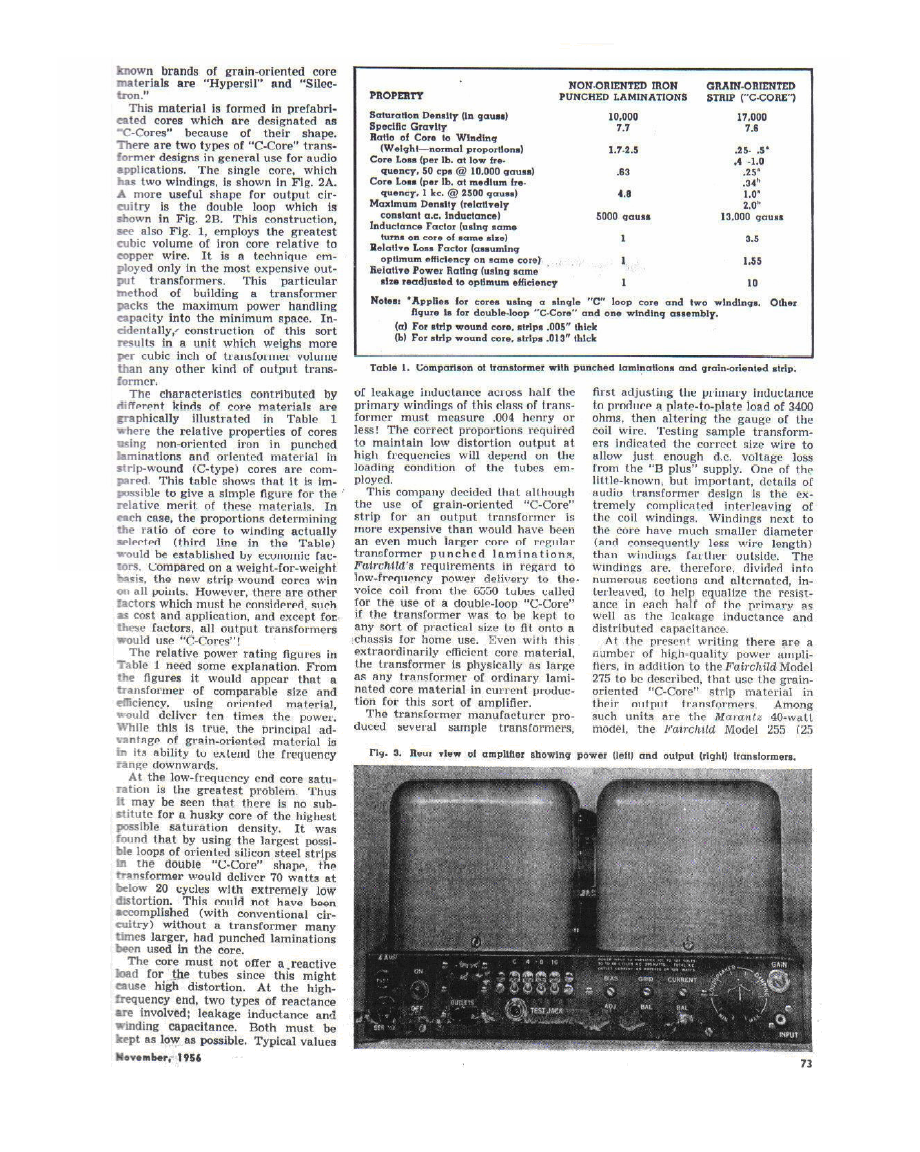

O amplificador Fairchild 275 utiliza construção similar com enrolamento em sistema Ultra-Linear.

Alexei Shalin nos oferece os dados construtivos dos respectivos transformadores.

Nos quadros abaixo repetimos as especificações dos amplificadores Omak para comparação.

	Mk.I	Mk.II
Power, THD < 1%, 20 Hz - 20 kHz
8 Ohms	2 x 50 W	2 x 40 W
4 Ohms	2 x 80 W	2 x 60 W
2 Ohms	2 x 140 W	2 x 90 W
Class A Power (8 Ohm, 20 Hz - 20 kHz)	2 x 12 W	2 x 20 W
THD at low level, Vout = 2.3 Vrms, 20 Hz - 20 kHz	< 0.1 %	< 0.1 %
Overall negative feedback at 8 Ohm	9 dB	6 dB
Voltage gain	32 dB	30 dB
Input impedance	50 kOhm, unbalanced	50 kOhm, unbalanced
Output noise, unweighted	< 1 mV	< 1 mV
Output current	14 А	18 А
Power bandwidth (0-3dB)	16-80000 Hz	16-100000 Hz
Output impedance, 20 Hz - 20 kHz	<0.8 Ohms	<0.8 Ohms
Sensitivity	0.6 В RMS	0.6 В RMS
Power consumption: at idle;	230 W	230 W
at full output	600 W	600 W
Mains requirement	220 – 230 V 50Hz	220 – 230 V 50Hz
Dimensions, mm	483 х 455 х 191	483 х 455 х 191
Weight	30 kg	30 kg

Power, THD < 1%, 20 Hz - 20 kHz
8 Ohms	60 W
4 Ohms	100 W
2 Ohms	160 W
1 Ohm	200 W
Class A Power (8 Ohm, 20 Hz - 20 kHz),at 8 Оhm load	60 W
at 4 Ohm load	40 W
THD at low level, Vout = 2.3 Vrms, 20 Hz - 20 kHz	< 0.1 %
Overall negative feedback at 8 Ohm	4 dB
Voltage gain	30 dB
Input impedance	50 , kOhm, unbalanced
Output noise, unweighted	< 0.5 mV

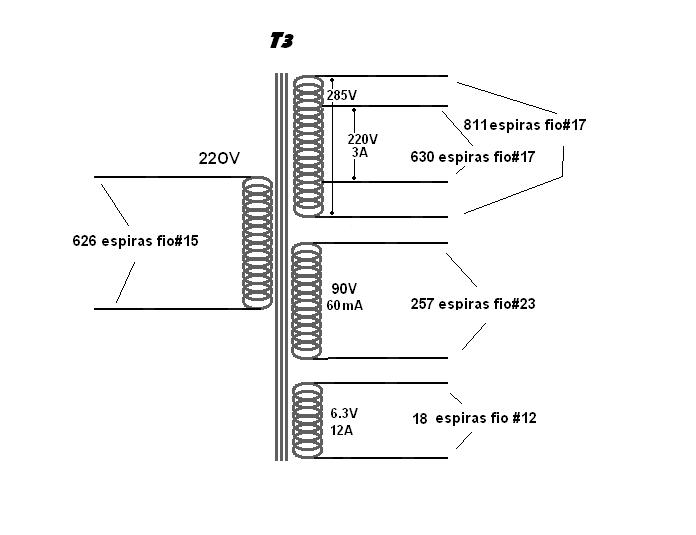

Quanto ao transformador de força não há muito o que dizer. É absolutamente convencional, mas conforme especificações do fabricante utiliza ferro do tipo “Ortosil” isto é ferro silício de grão orientado para que possa agüentar sobrecarga com poucas perdas e conseqüente pouco aquecimento. As especificações de 220V na rede de entrada correspondem às da Europa.

Para os nossos 127V nominais teríamos que substituir o enrolamento primário por 361 espras de fio #14.

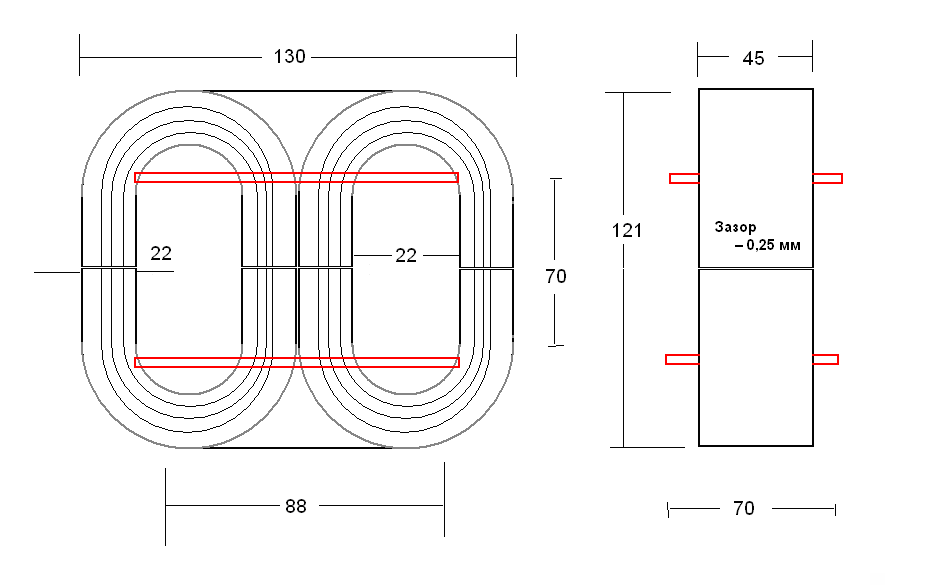

O transformador de saída usa a montagem encouraçada “duplo U” com um Gap de 0,25mm. Com as dimensões estipuladas no desenho.

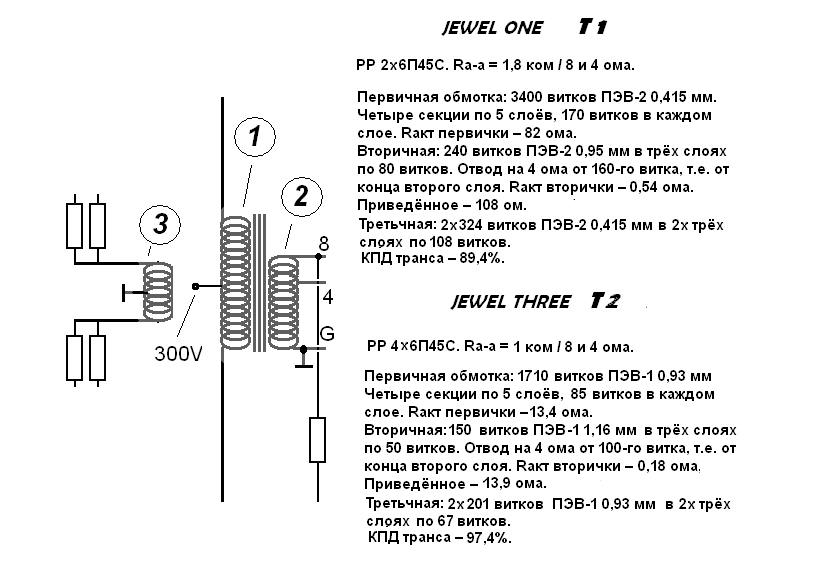

Traduzindo as especificações de enrolamento, teremos a surpresa em saber que ambos transformadores possuem dimensões semelhantes porem com enrolamentos totalmente diferenciados.

Secundário: 240 espiras de fio esmaltado dupla camada 0.95mm em três seções de

Terciário: 2x 324 espiras de fio esmaltado dupla capa 0.415mm com 2x três camadas de

Secundário: 150 espiras de fio esmaltado capa simples 1.16mm em três seções de

Terciário: 2x 201 espiras de fio esmaltado capa simples 0.93mm com 2x três camadas de

Padrões europeus diferem daqueles por nos utilizados. Todavia a substituição está dentro dos limites aceitáveis.

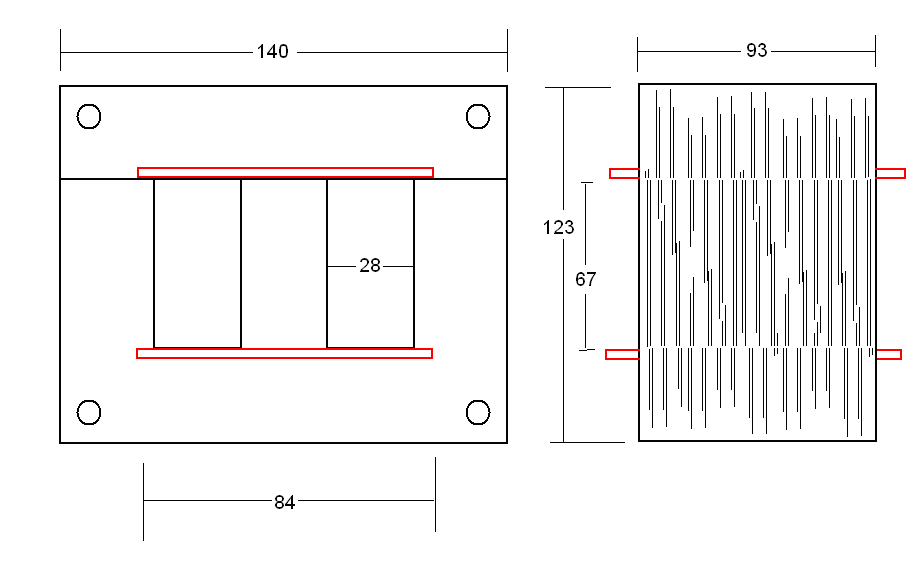

Nota: O transformador de saída poderá ser construído com laminas E/I respeitando-se as dimensões e qualidade do ferro laminado empregado.

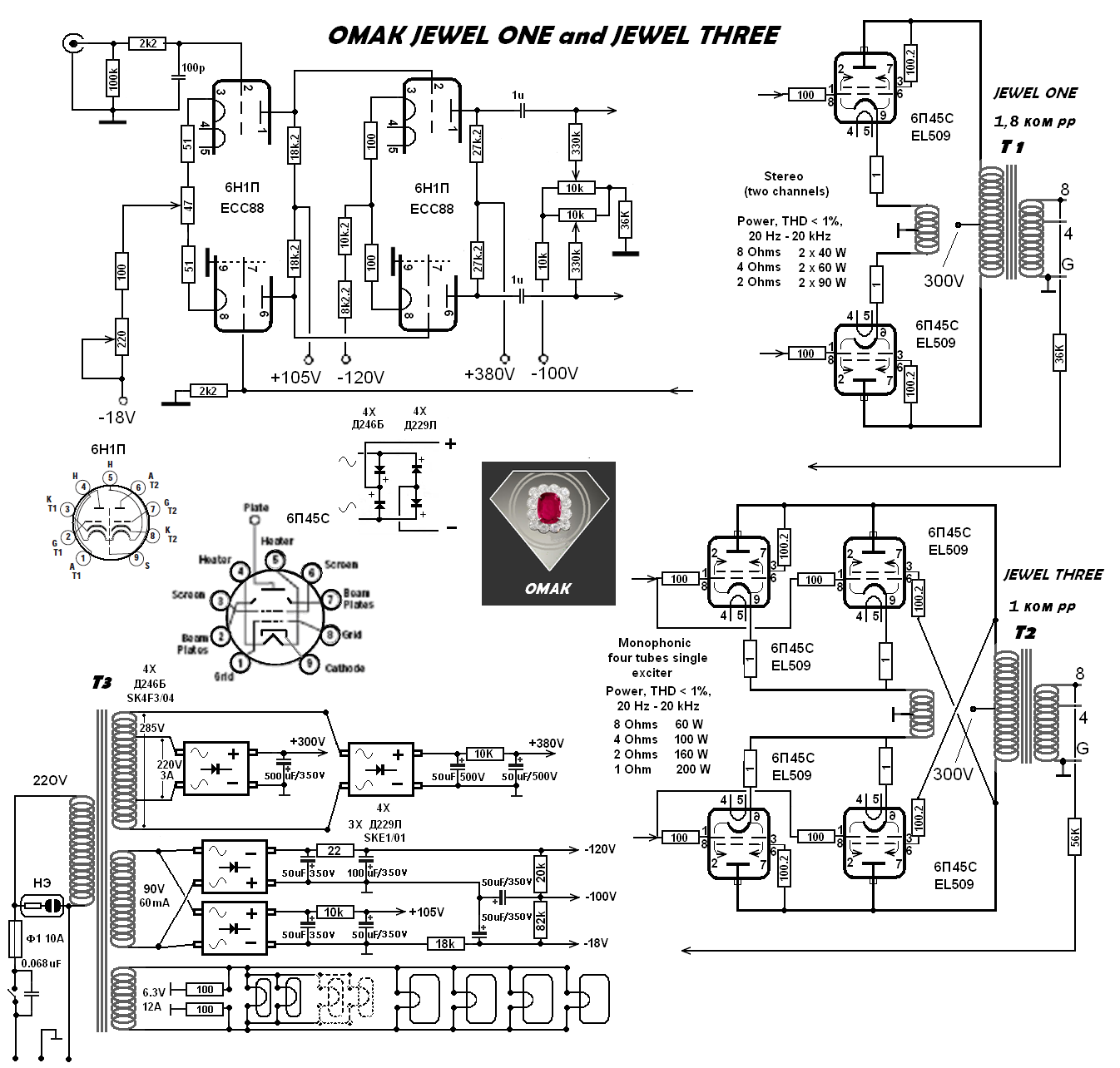

Os amplificadores Omak possuem uma configuração sui-generis. Que não são encontrados em outros fabricantes.

O Jewel One é um amplificador estéreo puramente triodo em classe “A” O jewel Three que utiliza o mesmo chassis e métodos construtivos é mono com uma configuração especial. Duas válvulas operam em classe triodo e duas em classe pentodo. Até ai nada de mais. O grande detalhe é a alimentação de grade na placa da válvula simétrica. Um sistema típico da Mc Intosh. O comentário original da fábirica diz sem citar nomes ou marcas que o sistema é conhecido desde o final dos anos ’40. Na configuração apresentada as quatro válvulas trabalham em classe “A” com baixos sinais. À medida que o sinal aumenta vai progressivamente para as classes AB’1 , AB’2 e chega ao seu limite praticamente entrando na classe B sem que haja corrente na grade de sinal.

Este fenômeno é conseguido pela re-excitação dos pentodos pela grade 2 de cada válvula em fase com a grade 1 de cada válvula do pp. A ligação da grade 2 à placa do par complementar pentodo que lhe é simétrico gerará uma realimentação positiva pela própria configuração do circuito de saída.

Vale notar que as 6P45S/EL509 são válvulas de última geração com 18.000 micromhos de transcondutância e 500 ma de corrente de placa. Cada par lateral iniciará com sinais débeis, 36.000 micromhos facilmente triplicando os valores nos potenciais mais altos. A baixa resistência do enrolamento primário na versão de 4 válvulas visa eliminar a formação de Radio freqüência nos sinais mais fortes, e a realimentação negativa nos catodos estabiliza a configuração reduzindo as eventuais distorções naturais.

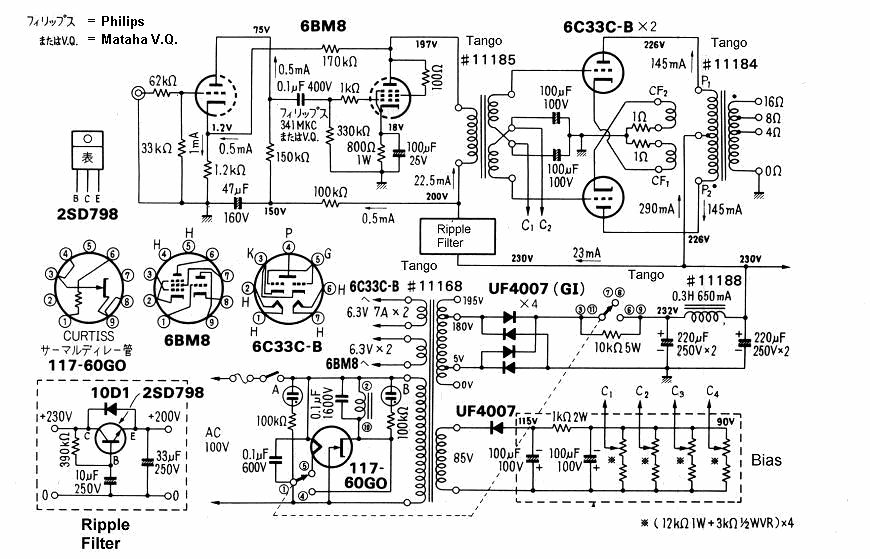

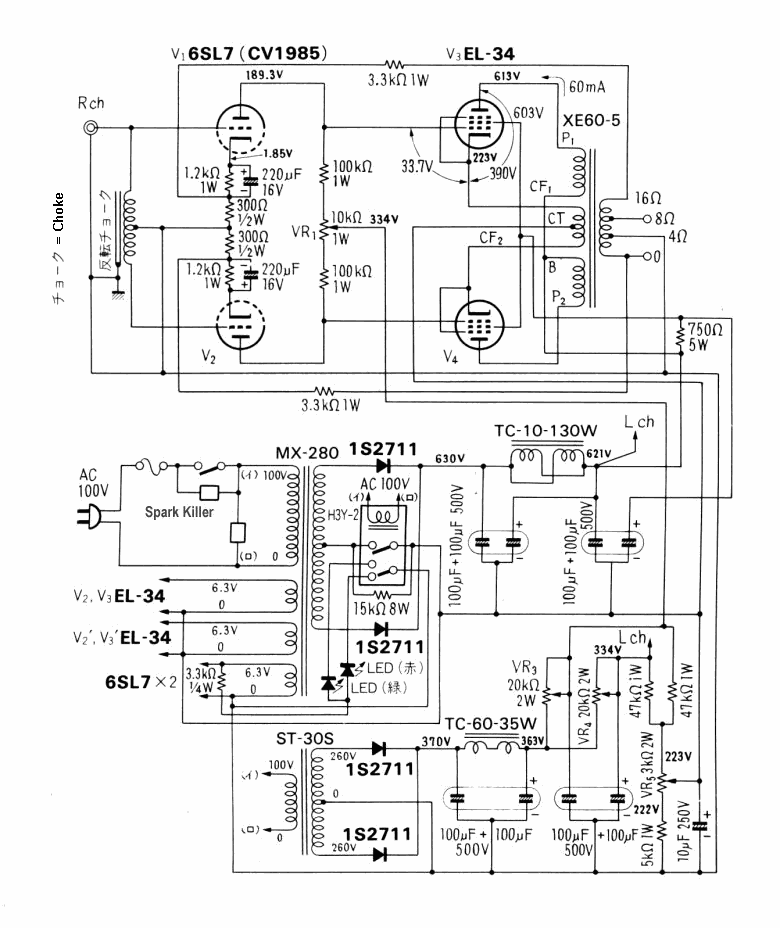

Alexei Shalin também nos oferece os dados dos transformadores dos circuitos japoneses aqui apresentados:

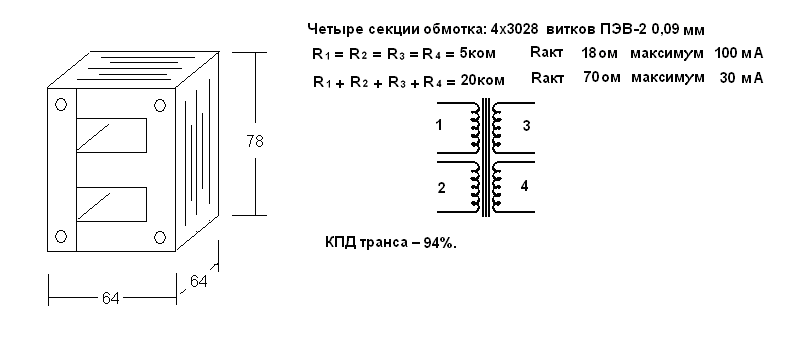

Os transformadores de saída seriam os mesmos apresentados nos amplificadores da Omak Para os drivers temos a sugestão abaixo:

Quatro seções de 3028 espiras (em enrolamento quadrifilar) com fio esmaltado dupla capa ) de 0.09mm (# 38 )

Cada enrolamento dará 5000 ohms de impedância Ligação série, 20kOhms, em paralelo 5kOhms.

Power	50 watts
CD/tuner/aux.
Frequency response	3Hz-30kHz
Separation	80 dB
Noise	-110 dB
Distortion	0.026%
Sensitivity	550 mV
DC offset	0 mV
