O misterioso Cubo do tempo de Cooper e o reverberador de lata de óleo serão aqui demonstrados.
Estes aparelhos eram fabricados pela firma UREI e são interessantes curiosidades de alto efeito funcional
http://www.uaudio.com/webzine/2009/april/analog.html

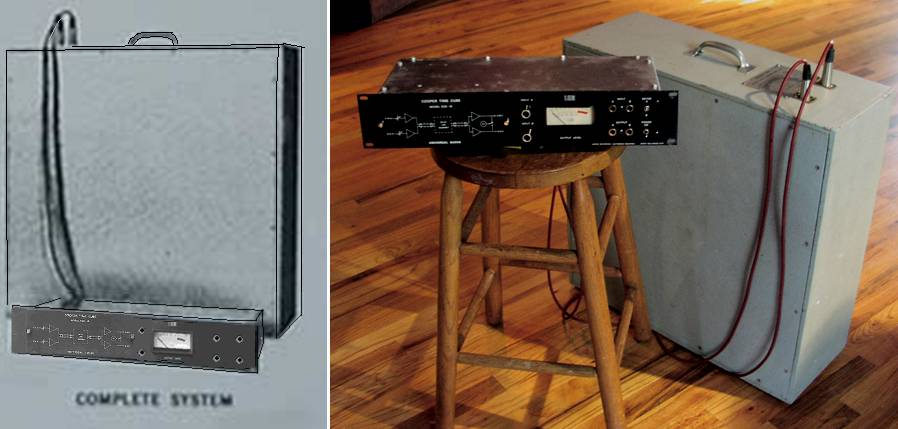

Vista geral do sistema “920-16 Cooper Time Cube”

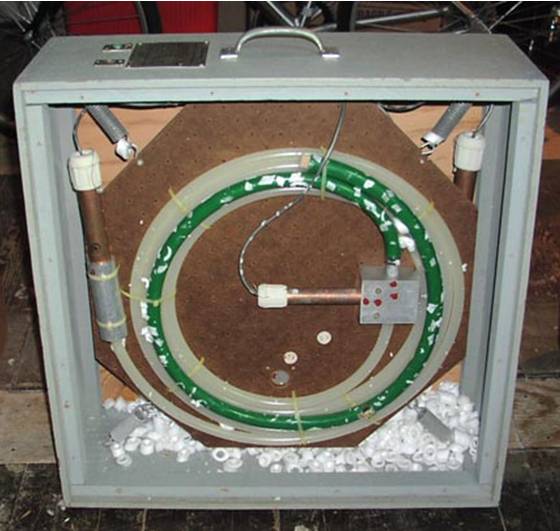

Vista interna de uma
das faces.

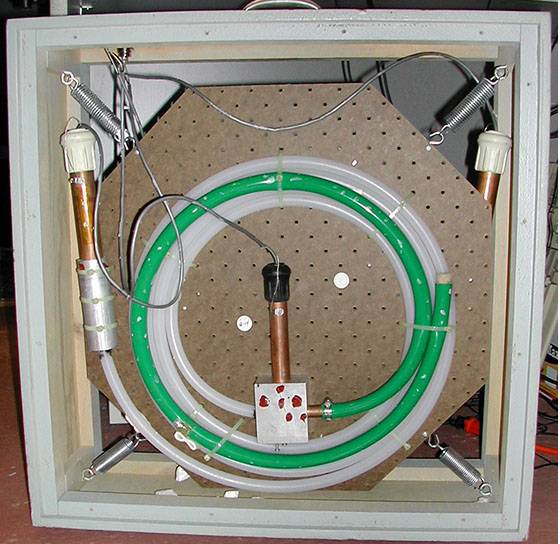

Vista interna da
outra face.

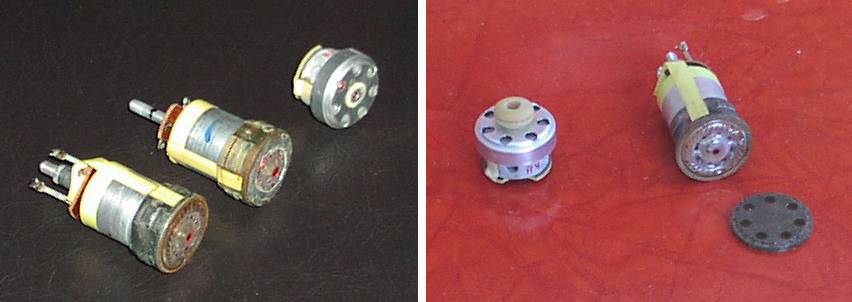

Detalhe mostrando a utilização da cápsula 57 da Shure.
Existe uma
borrachinha tipo “O - ring” colado na cobertura ressonante de metal. O manual
original indica que isto é para aplainar a resposta até os 7 kHz ao ser usado
este tipo particular de cápsula.
As cápsulas nacionais da Leson LDM 88 são praticamente idênticas às Shure aqui demonstradas.
Microfones dinâmicos
baratos podem também ser empregados.
Os circuitos abaixo da EMT são os componentes do
reverberador de placa EMT 140 demonstrado em
http://www.novacon.com.br/audioreverb.htm . São aqui vistos os modelos mono
e estereofônicos.

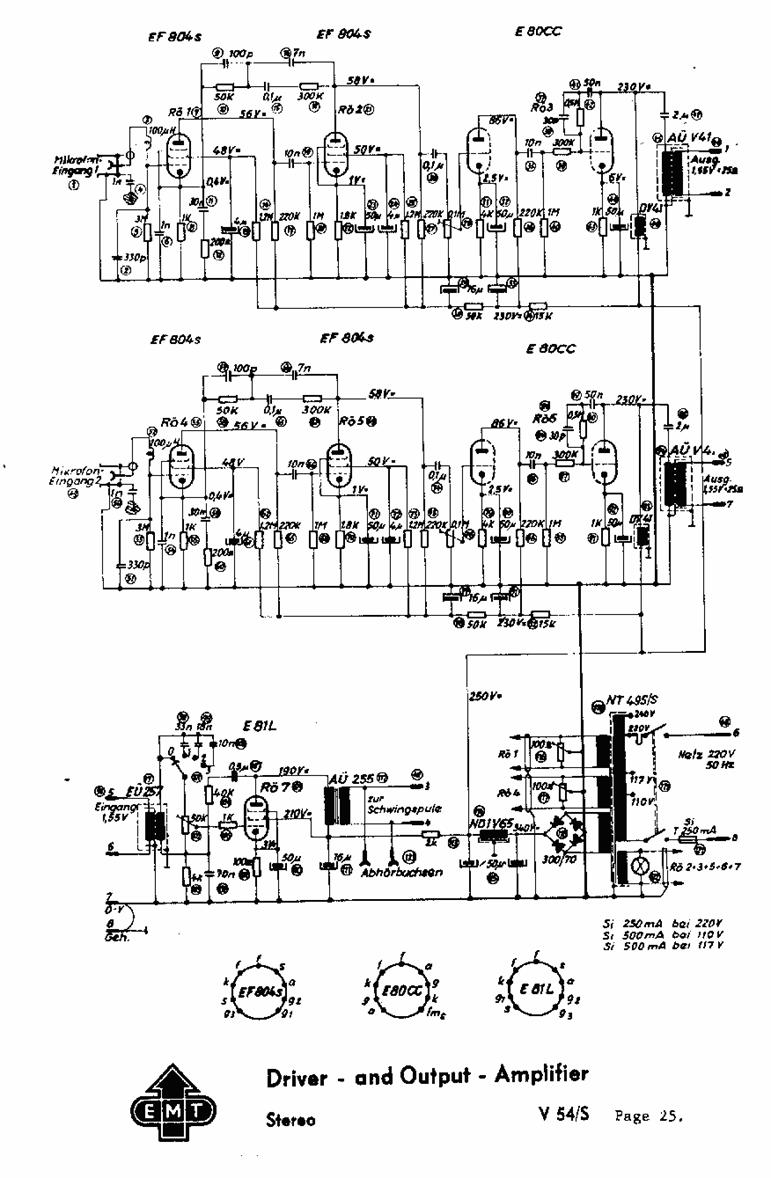

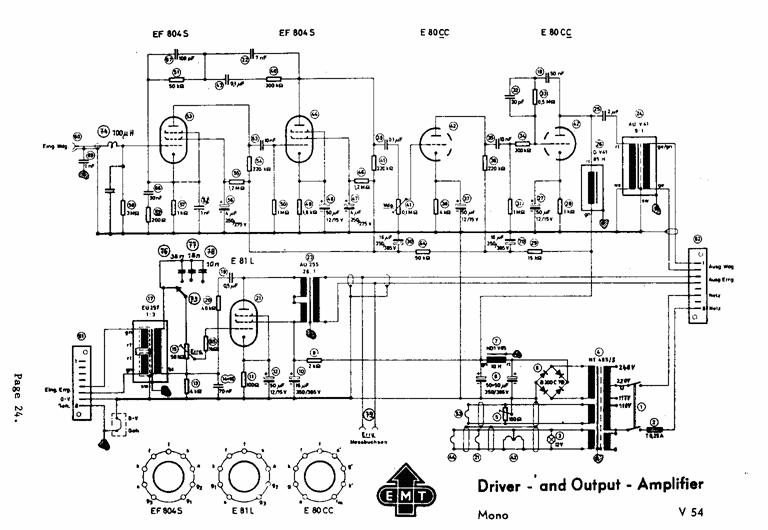

Os diagramas da EMT
demonstram claramente o funcionamento do sistema acima.
Os reverberadores EMT trabalham com
transdutores de reprodução semelhantes a alto-falantes onde a bobina “móvel” é
firmemente unida à placa de propagação. Esta, por sua vez tem a propriedade de
transmitir o som gerado em um dos ângulos (ou parte central) à toda a placa em
si, “ecoando” em reflexão a partir de suas extremidades (arestas). Microfones de
contacto estrategicamente colocados nesta mesma placa reproduzem o som com
atraso e repetido devido à reflexão das arestas (mudança de meio) com um
fenômeno físico semelhante ao vidro e à água que refletem a imagem por mudança
de meio. Utiliza-se apenas um excitador e um ou mais microfones de contacto em
um ou dois canais (estereofonia). Esta modalidade provou ser o melhor sistema de
reverberação artificial, pelo fato de usar as mesmas leis da propagação do som
em grandes recintos.
O Reverbeador EMT 140 de 1957 é ainda hoje considerada uma obra prima cujos efeitos não são superados.

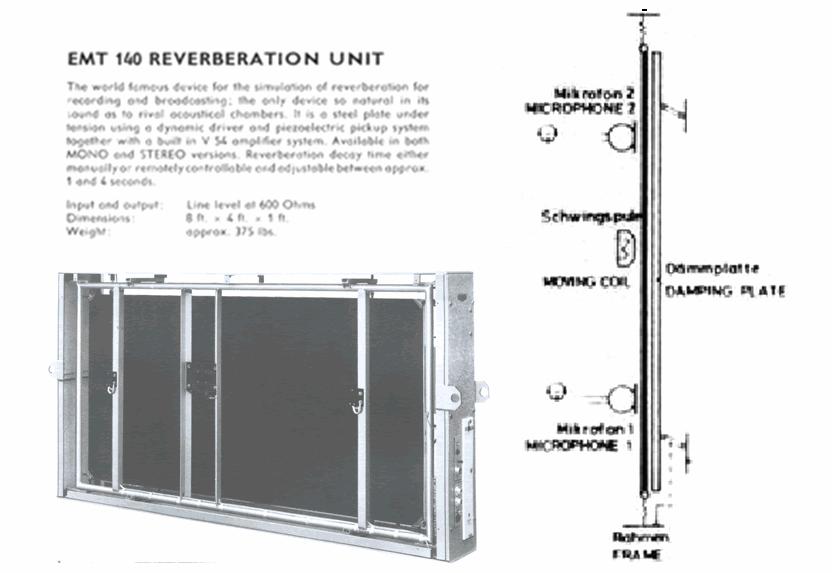

A placa EMT 140 e o esquema de disposição dos elementos essenciais.

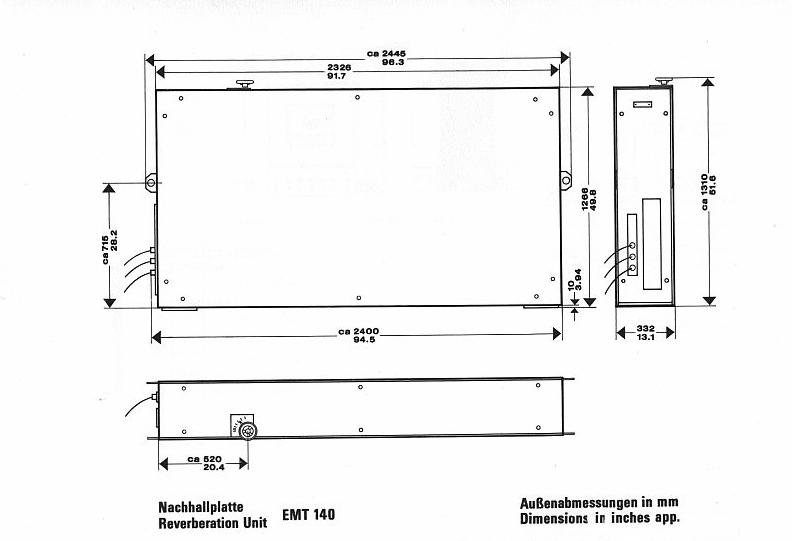

Placa EMT 140 –Dimensões.
Metodologia de transporte
