PRIBOY AMPLIFIER

75UM-204S / 50UM-204S

Apresentamos o amplificador Priboy fabricado em Taganrogsk, um distrito de Rostov no Don e importante porto às margens do delta do rio Don no mar de Azov no sul da Rússia. Deste mar pode-se navegar ao mar Cáspio ao Mar Negro e ao Mediterrâneo. Seu clima ameno e as praias naturais, tornam esta região a Copacabana da Rússia.  Deste local vem um dos melhores amplificadores  de construção européia.

Lançado originalmente em 1991 continua hoje ainda em produção artesanal. Neste capítulo demonstramos em partes seu circuito geral e distribuição de peças.

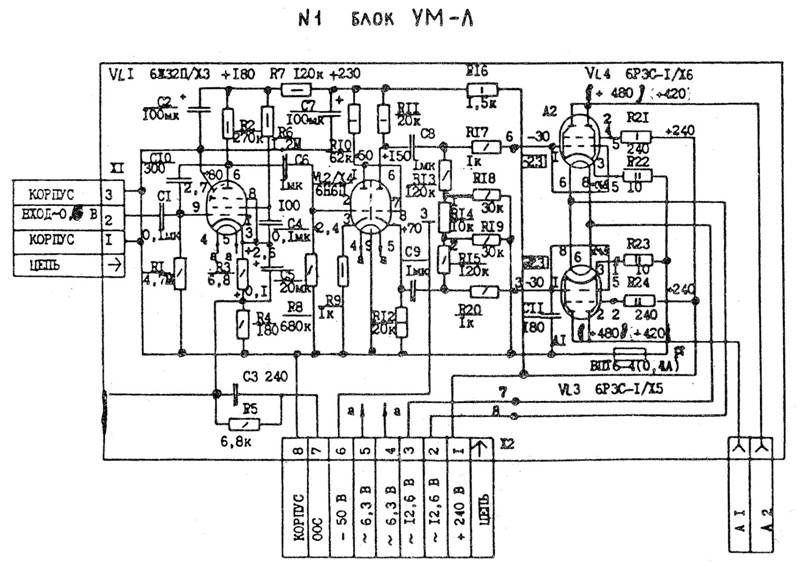

Amplifier:
http://oldradio.onego.ru/AMP/PRIBOY/priboy_amp_sc.jpg
http://oldradio.onego.ru/AMP/PRIBOY/priboy_amp_pl.jpg




6J32 = EF86 ; 6N6P = ECC99 ; e 6R3S-1 especificações abaixo.

Rear Contacts:

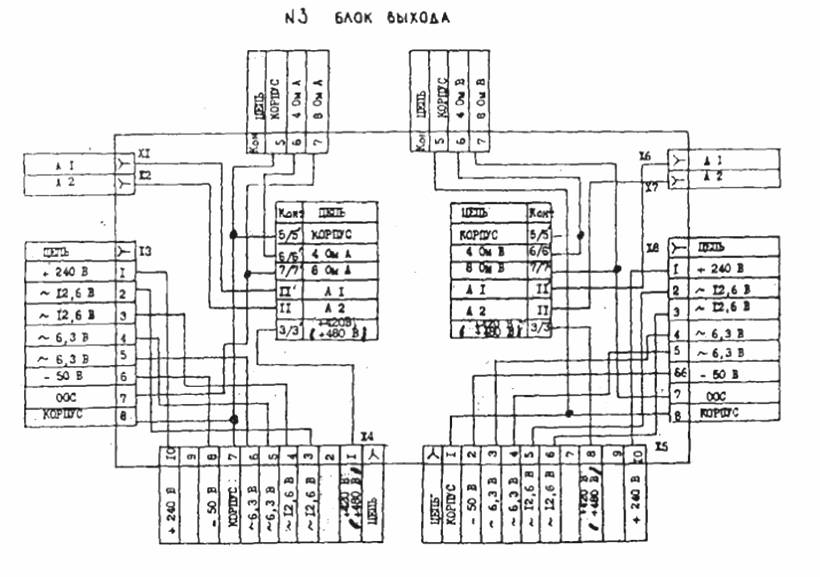

Connections:
http://oldradio.onego.ru/AMP/PRIBOY/priboy_amp_sc.jpg
http://oldradio.onego.ru/AMP/PRIBOY/priboy_amp_pl.jpg



Power unit:
http://oldradio.onego.ru/AMP/PRIBOY/priboy_bp_sc.jpg
http://oldradio.onego.ru/AMP/PRIBOY/priboy_bp_pl.jpg

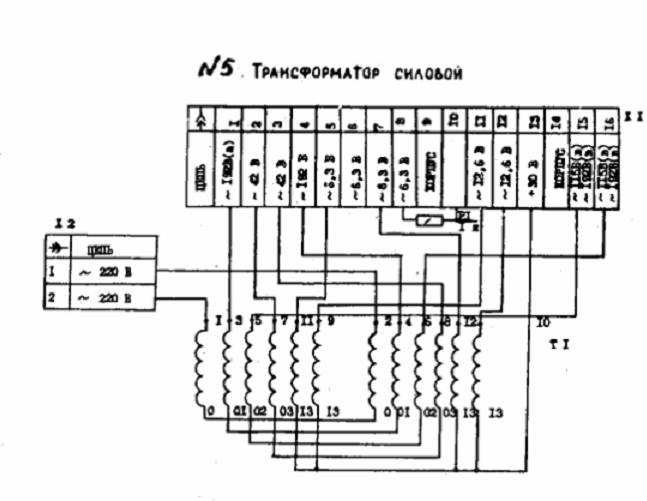

Mains Transformer Connections:

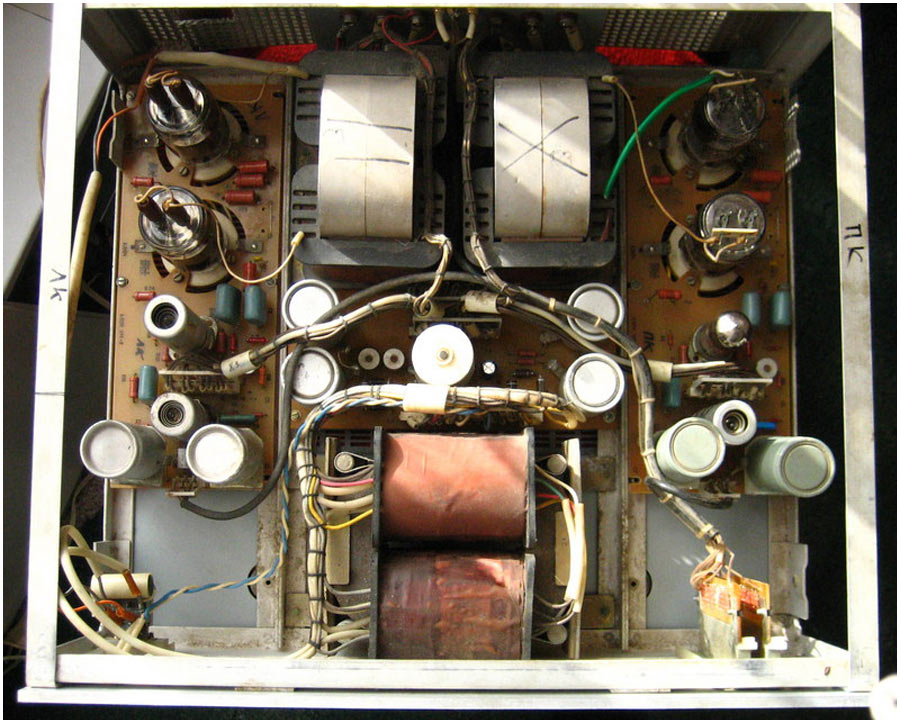

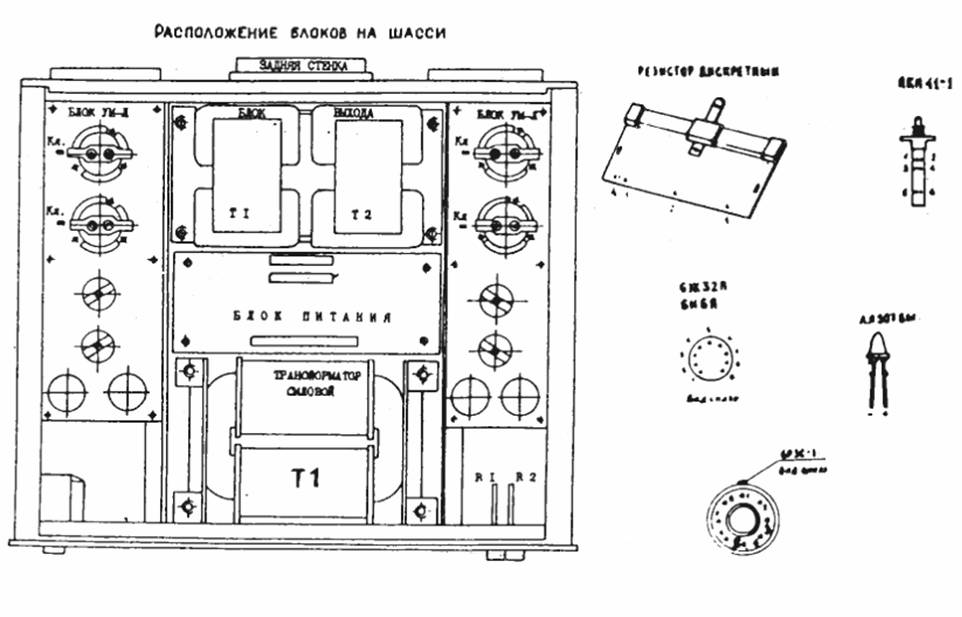

Chassis lay out:
http://oldradio.onego.ru/AMP/PRIBOY/priboy_bp_sc.jpg
http://oldradio.onego.ru/AMP/PRIBOY/priboy_bp_pl.jpg

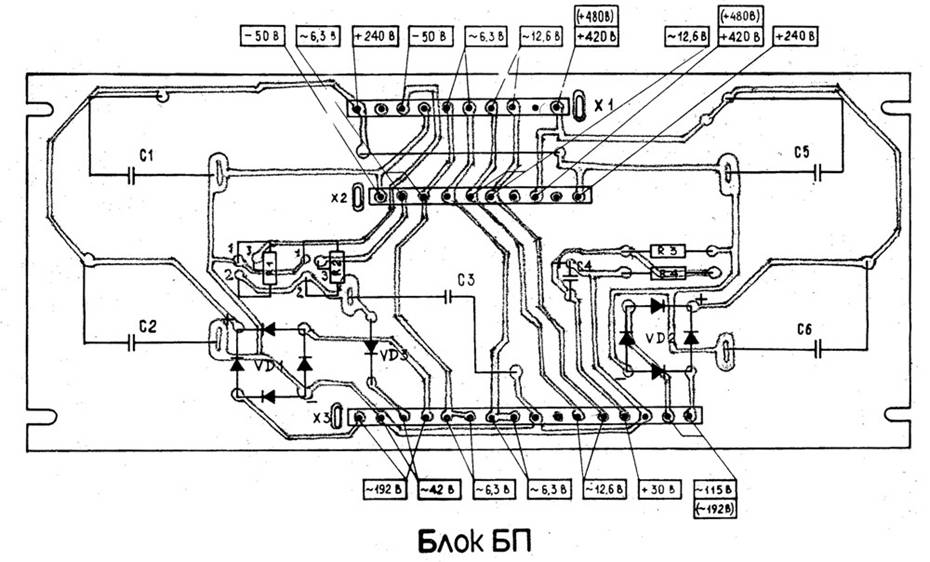

Feeding fountain lay out:



Power Output lay out:

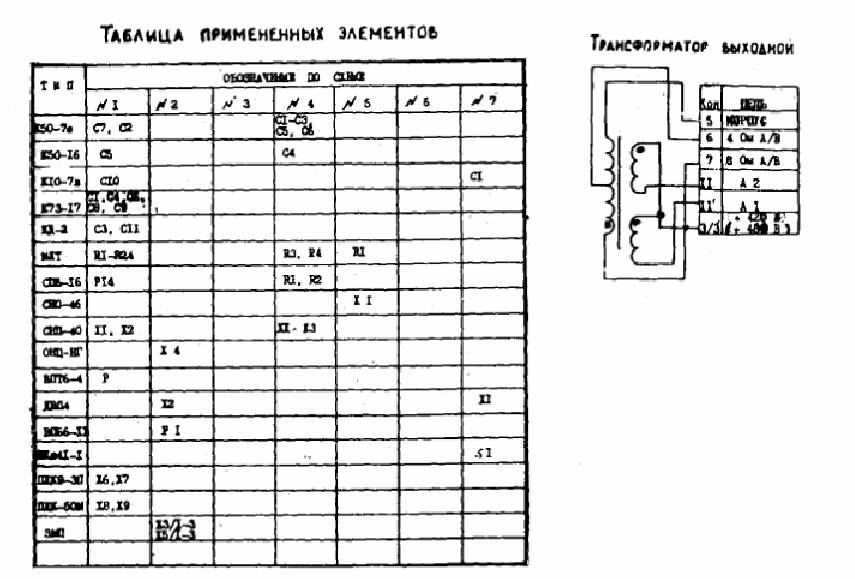

Element Distribution Table and Output transformer Contacts:

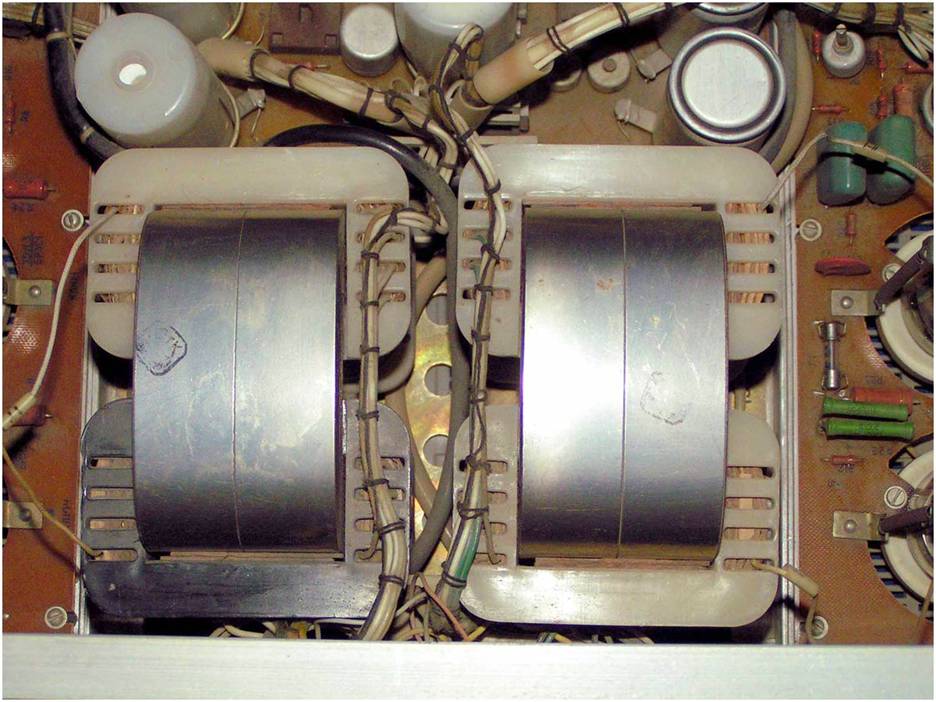

Output transformer:
http://oldradio.onego.ru/AMP/PRIBOY/priboy_tr_vyh.jpg

O transformador de saída tem construção original e privilegiada. Com duas bobinas em separado prove um balanço perfeito para o primário do sistema. As duas figuras anteriores mostram o numero de espiras e diâmetro do fio utilizado , bem como o tipo de ferro empregado.

Na figura seguinte  a disposição dos enrolamentos no transformador.

No próximo segmento veremos as características das válvulas eletrônicas utilizadas.
