PRIBOY
Graphic Equalizer Preamplifier.
Э-014С - Э-015С

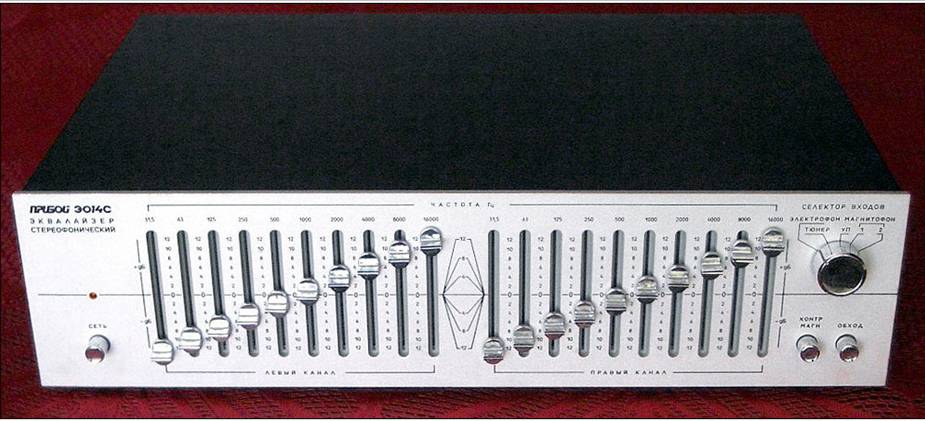

Equalizador Estereofônico "Priboy Э-014С".
Fábrica de Taganrogsk "Priboy". Modelo 1991.
A décade equalizadora gráfica de duplo canal
''Priboy Э-014С''
é projetada para operar na regulagem de faixas de freqüências específicas tanto
em estereofonia como em monofonia. Opera em faixas distintas nas seguintes
freqüências: 31.5, 43, 125, 250, 500,1000, 2000, 4000, 8000, 16000 Hz. Utiliza
resistores potenciométricos de múltiplos estágios dispostos a formarem um quadro
gráfico de sua atuação individual. Sua utilização é necessária para eliminação
de ruídos e outras perturbações. Além do seletor de entradas temos a tecla de
comparação com/sem equalizador. Consumo de rede apenas 5Watts . Este equalizador
é fabricado desde 1991. A partir de 1992 existe também a variante
''Priboy Э-015С''
que difere algo no aspecto externo. Em 1993 foi lançada a versão "Priboy Э-024С"
com circuito semelhante mas com 15 escalas de freqüência e os dois comandos de
volume normalmente constantes do amplificador. Suas novas faixas de freqüência
são: 31.5, 45, 63, 90, 125, 250, 500, 1000,
2000, 4000, 6000
8000, 12000 e 16000 Hz.

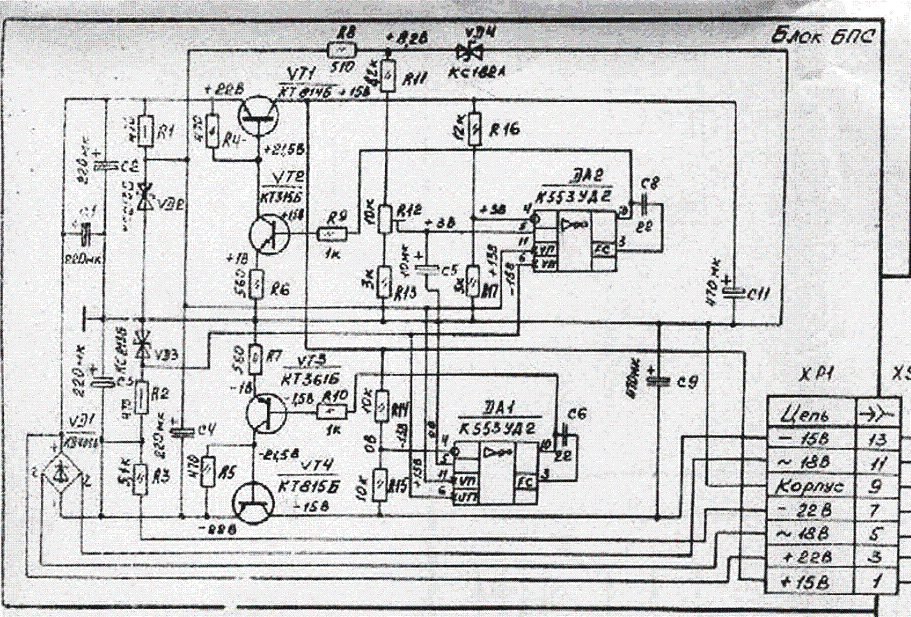

Detalhe do circuito eletrônico da fonte de alimentação

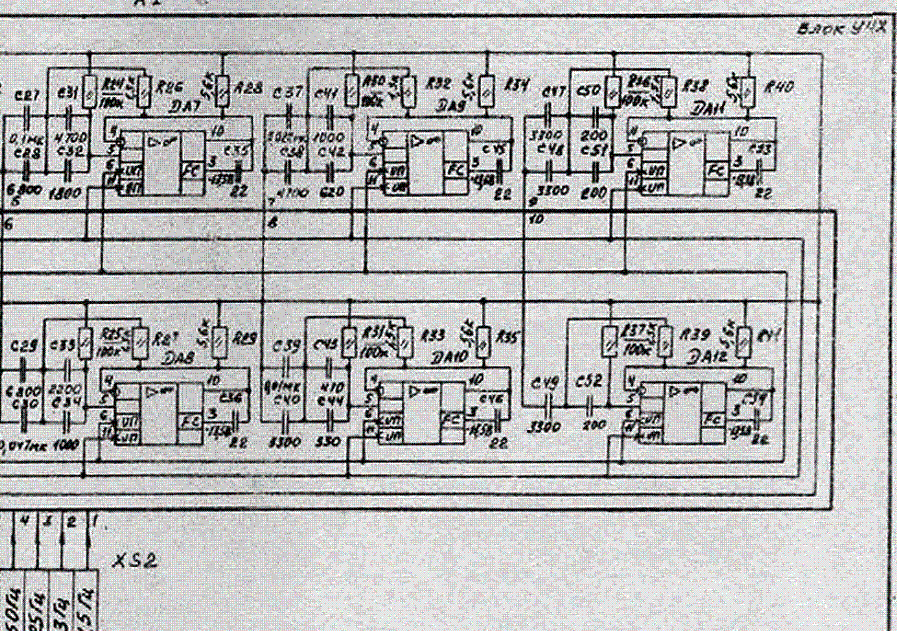

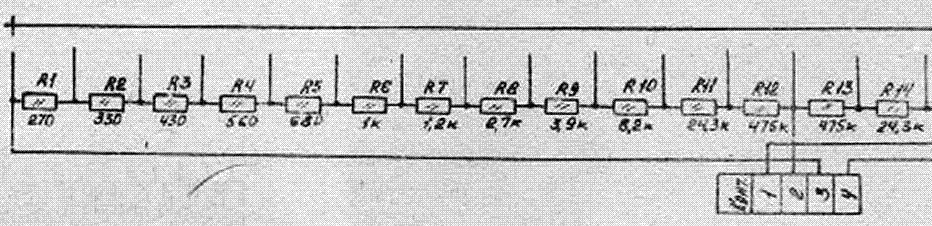

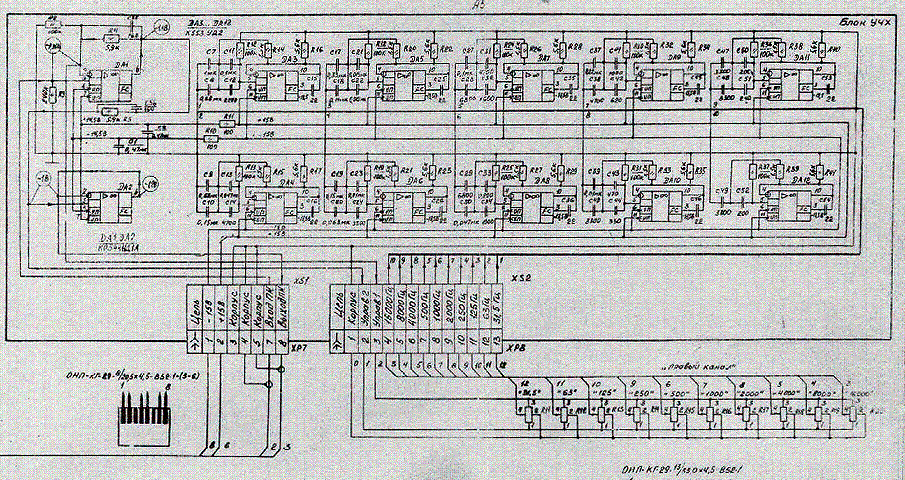

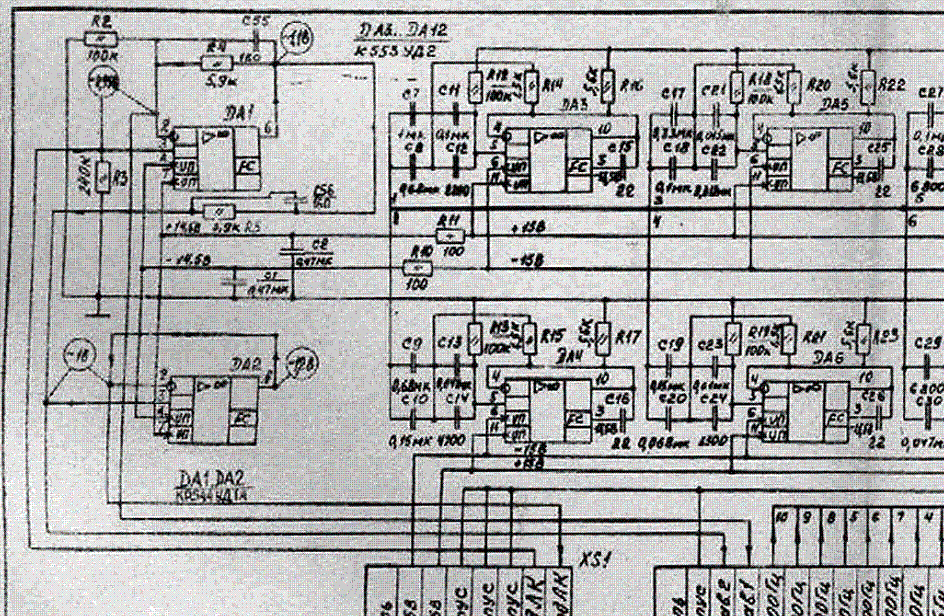

Detalhe dos controles de nível por freqüência.

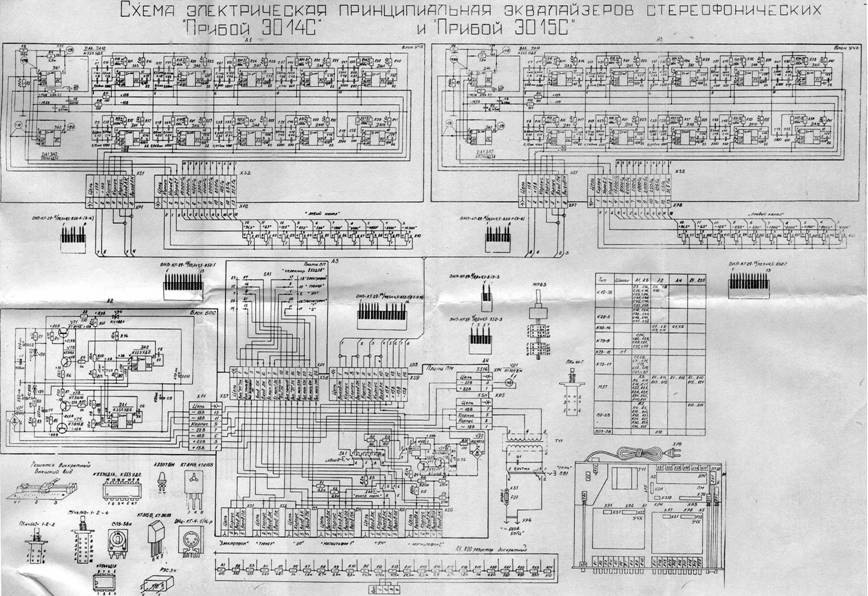

Ver em tamanho grande
