PRIBOY

Graphic Equalizer Preamplifier

Electronic Semiconductors

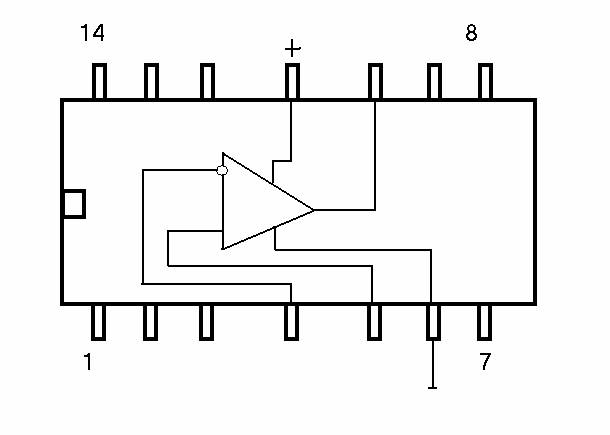

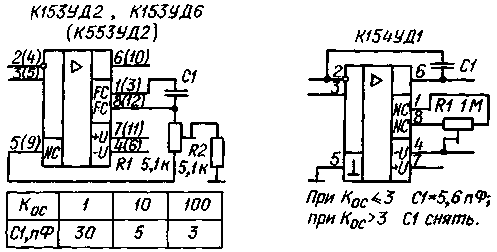

553УД2, 201

КР553УД2

553УД201

1

Свободный

2

Свободный

3

Коррекция

4

Вход инверсный

5

Вход неинверсный

6

Питание -15

7

Свободный

8

Свободный

9

Баланс

10

Выход

11

Питание +15

12

Коррекция

13

Свободный

14

Свободный



1

Коррекция

2

Вход инверсный

3

Вход неинверсный

4

Питание -15

5

Баланс

6

Выход

7

Питание +15

8

Коррекция



Емкость коррекции (>30 пФ) включается между выводами 3 и 12.

Емкость коррекции (>30 пФ) включается между выводами 1 и 8.

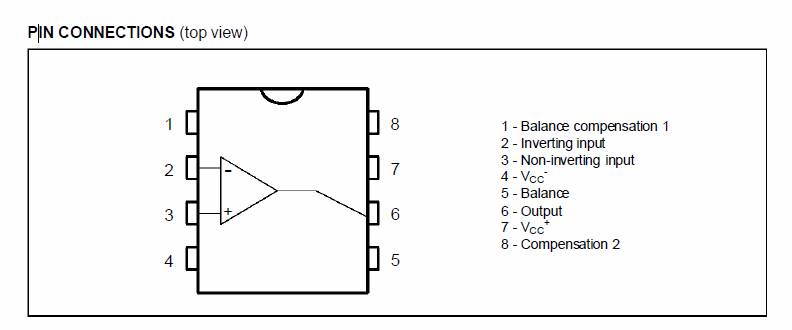

Outros dados: К553уд2 =LM201





LM101/LM201

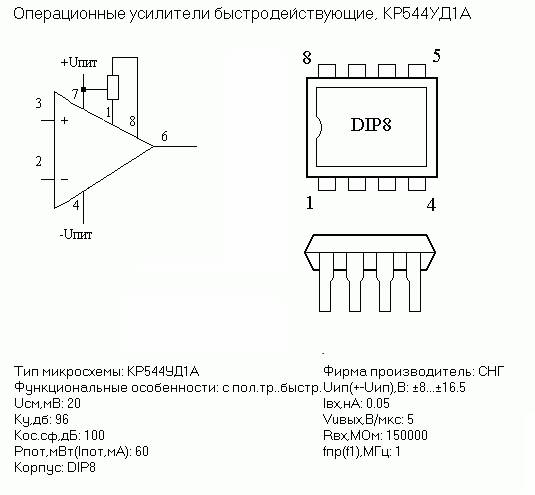

544УД1,5

КР544УД1,5

544УД1

1

Баланс

2

Вход инверсный

3

Вход неинверсный

4

Питание -15

5

Свободный

6

Выход

7

Питание +15

8

Баланс



1

Баланс

2

Вход инверсный

3

Вход неинверсный

4

Питание -15

5

Свободный

6

Выход

7

Питание +15

8

Баланс



Резистор баланса (10 КОм) включается между выводами 1 и 8; его средняя точка- к выводу 7(E+).

Резистор баланса (10 КОм) включается между выводами 1 и 8; его средняя точка- к выводу 7(E+).



Outros dados: Кр544уд1а =mA740CD (entrada com FET)











Amplificador de sinal com controle pelos módulos seletivos

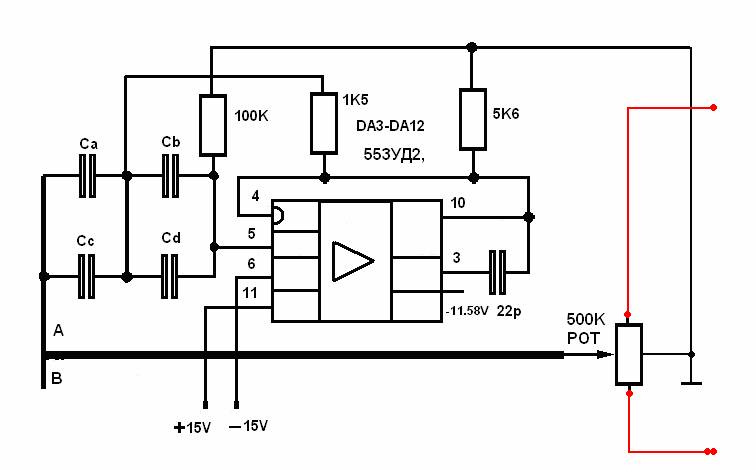

Módulo espectral seletivo

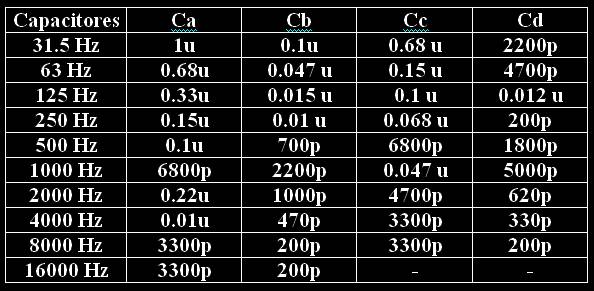

Tabela das matrizes capacitivas



Ao observarmos a matriz acima vemos que Ca+Cc e Cb+Cd formam somatórios correspondentes ás oitavas respectivas. Assim, em 125Hz .33+.1 =.43 em 250Hz .15+.068= .218(metade de .43)

Assim, em 125Hz .015+.012 =.27 em 250Hz .01+200p= .12(metade de .27) (com bastante aproximação)

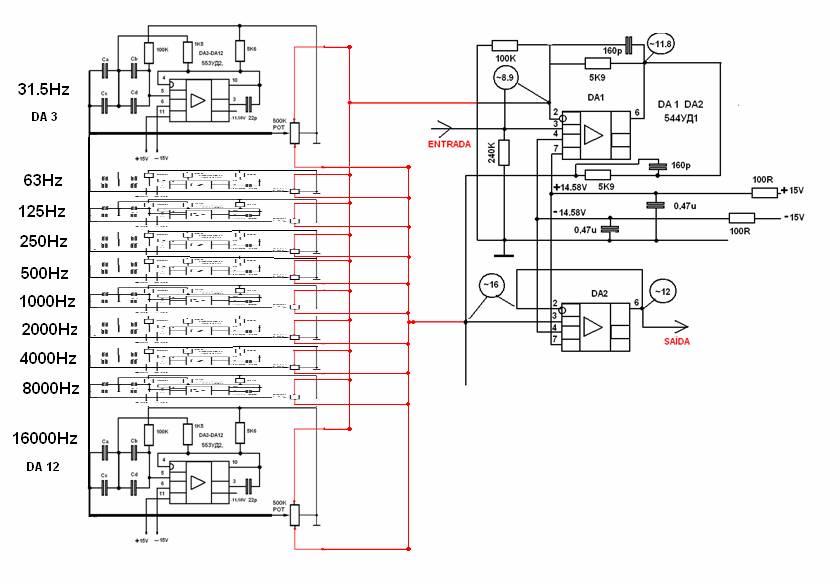

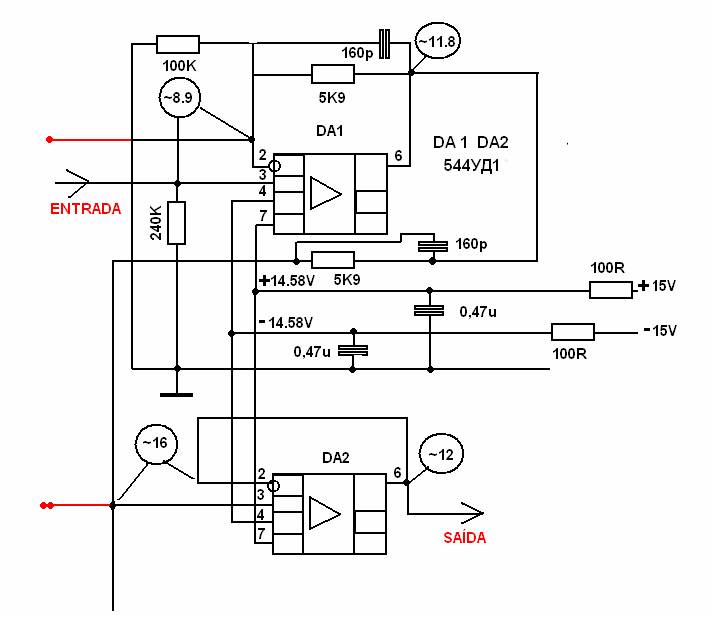

Diagrama Real

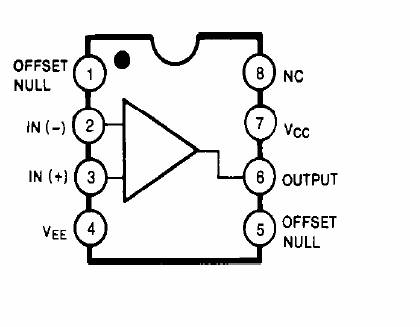

A nosso ver nada impede que se use o “manjadíssimo” mA741 em todas as etapas, simplificando o manuseio.

Sugerimos o tipo “D” em formato plástico tipo “carrapato”

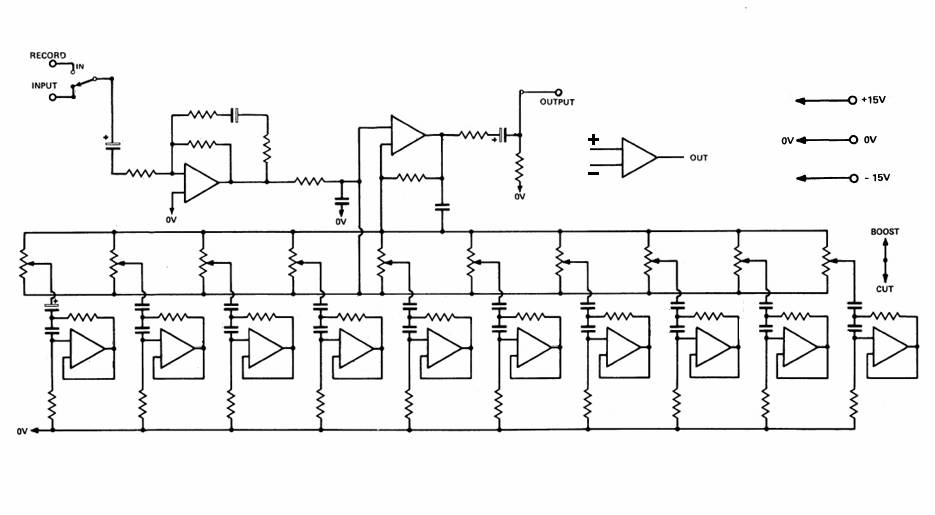

Diagrama simplificado



Se V gostou estamos oferecendo um circuito “Tupiniquim” com características equivalentes

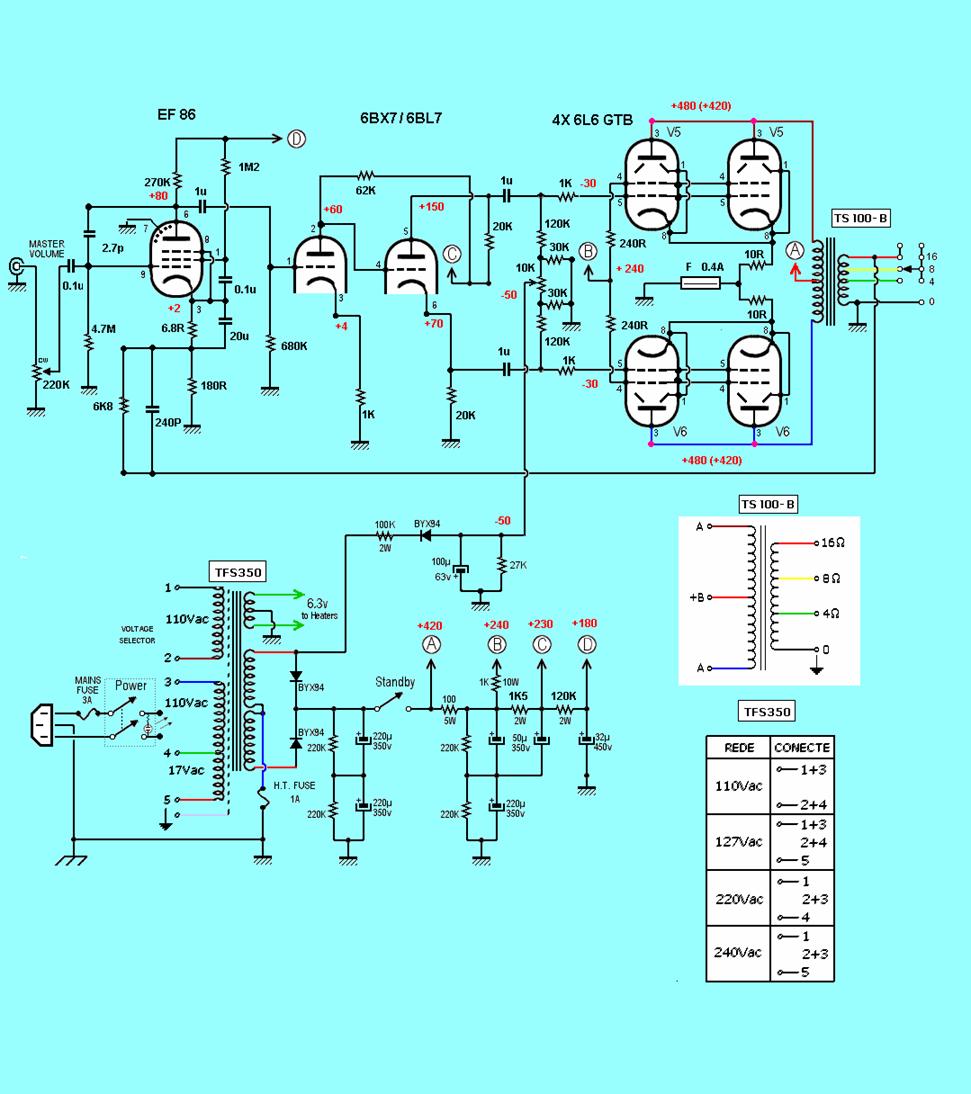

Amplificador “Copacabana”



Ver em tamanho grande



O valor entre parêntesis corresponde à instalação do transformador de força TF 370.

Usar dois transformadores de força. Um para cada canal.

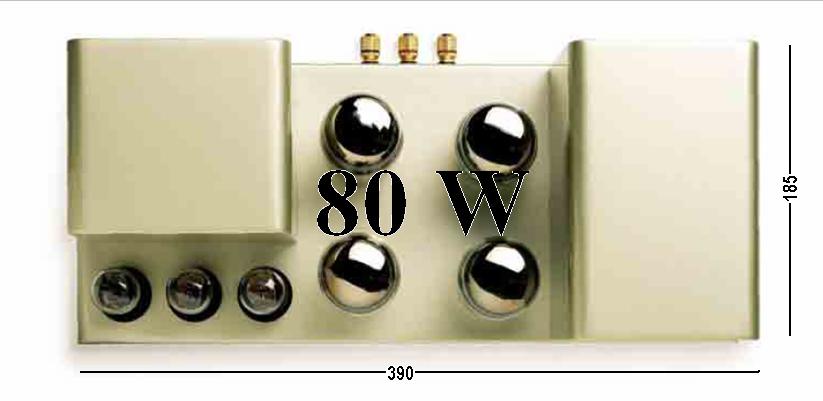

Para montagem vamos nos reportar ao famoso QUAD II 80

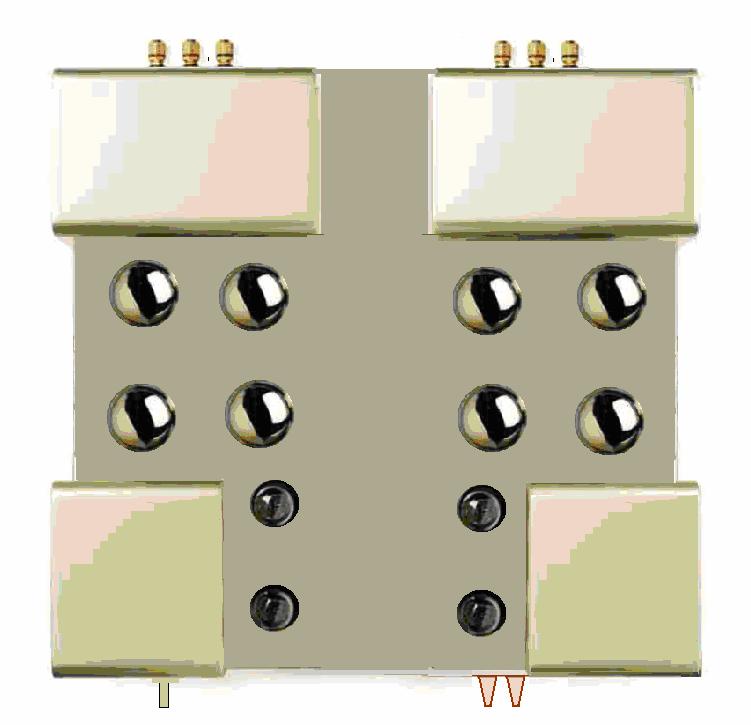

Fazendo um chassis para dois canais



Usar a bandeja 38x55 veja em http://www.novacon.com.br/audiochassis.htm

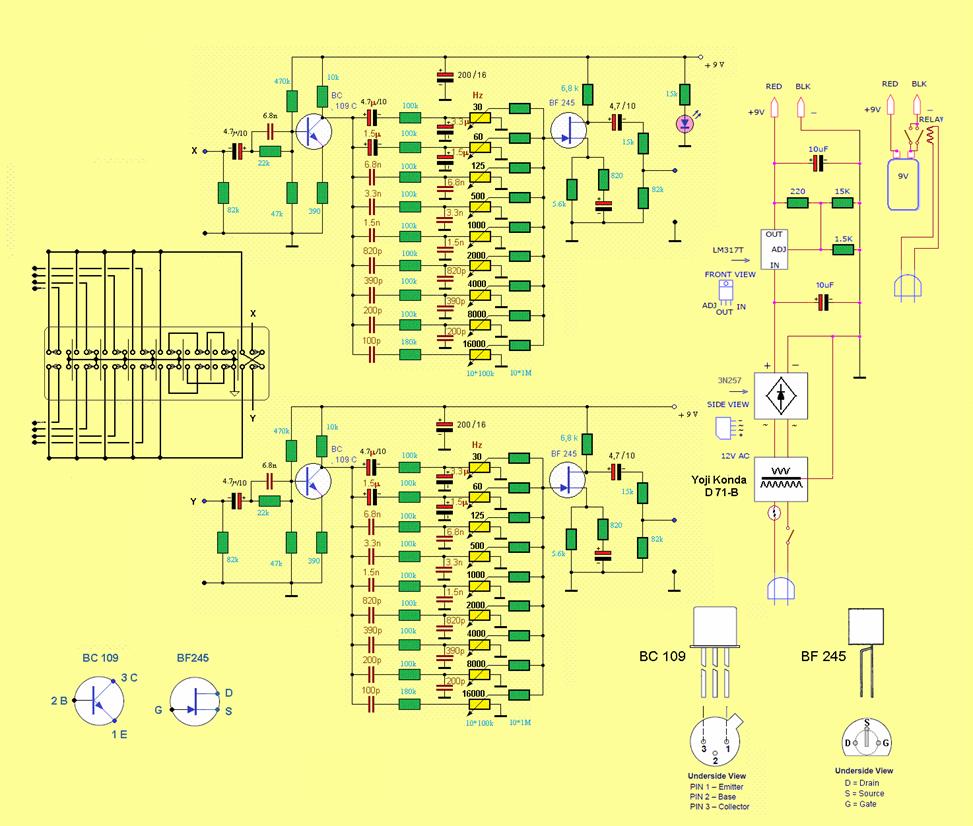

E este é o pré recomendado.



Ver em tamanho grande

.

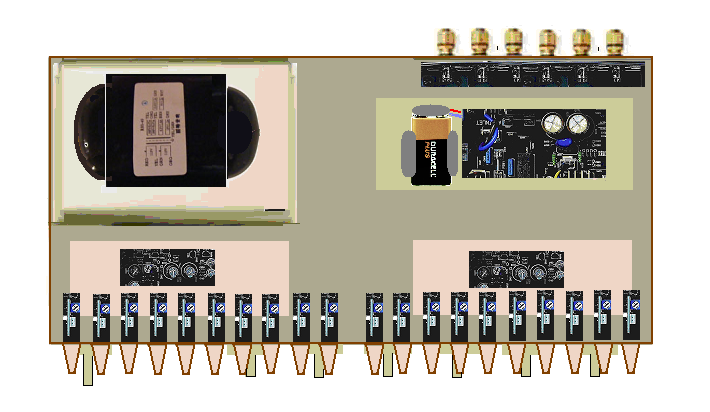

Para sua montagem recomendamos o layout abaixo:

Usar a bandeja 38x26 veja em http://www.novacon.com.br/audiochassis.htm

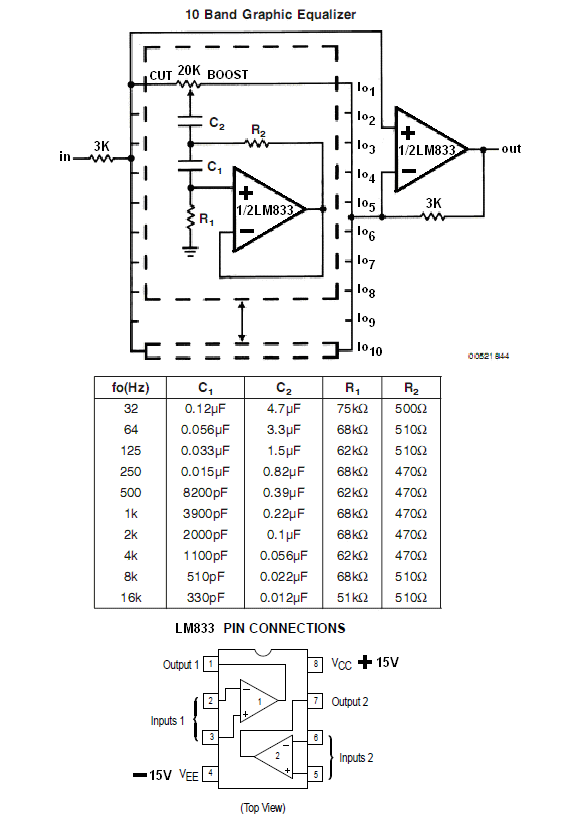

Um outro circuito utilizando integrados tipo duplo amplificador operacional pode ser visto abaixo.
