PRIBOY POWER AMPLIFIER

Outras sugestões

Oleg Rumkov de Sevastopol Ucrânia nos envia três circuitos variantes para montagem doméstica.

Amplificador Classe A em conexão triodo com alimentação em baixa tensão AC 165V.

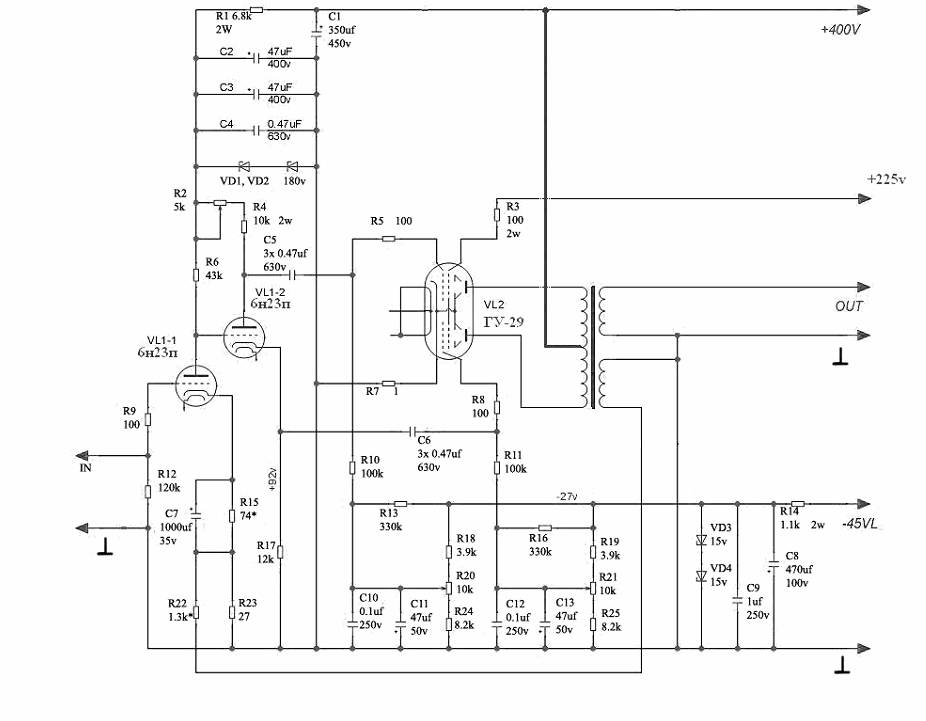

Com duplo pentodo na saída PP classe A alimentação diferenciada de grade e placa

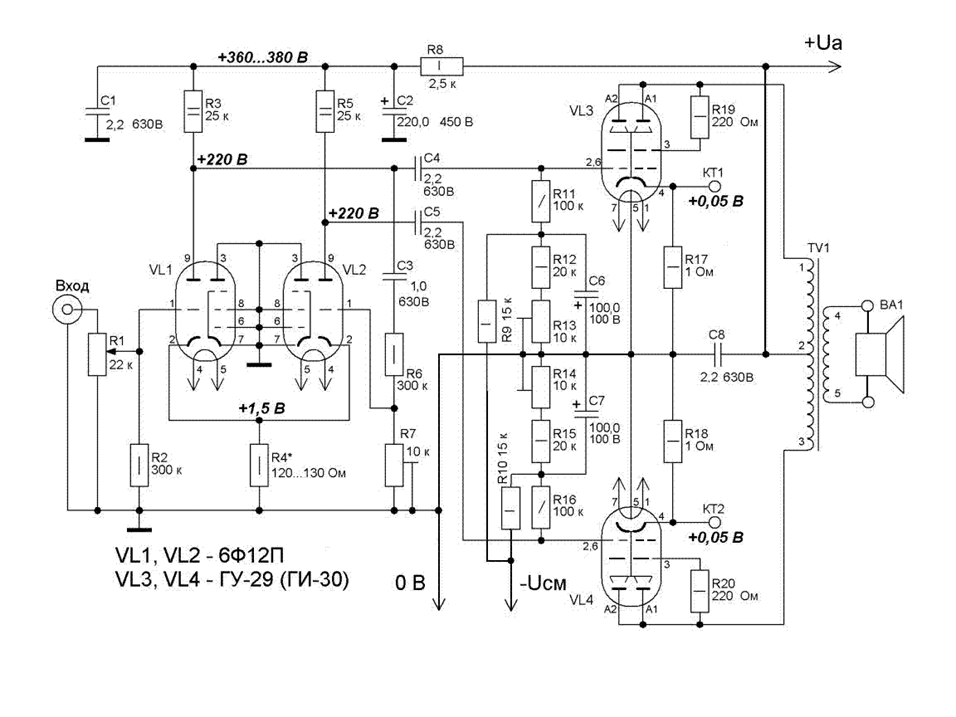

Conexão Triodo em Classe AB +Ua=400V : -Ucm =-40V

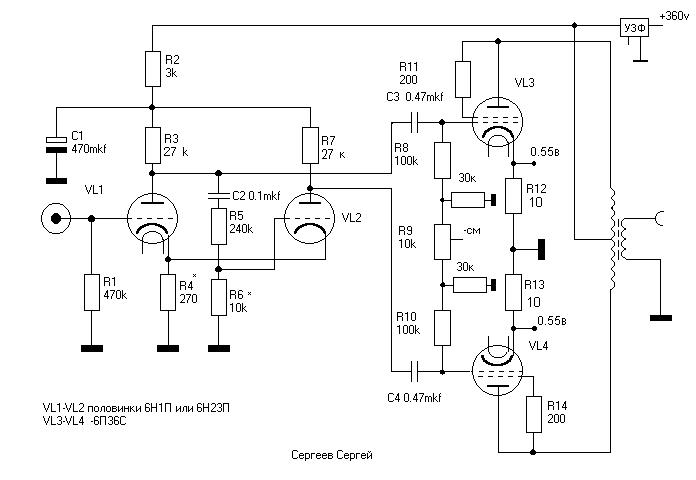

Sergei Sergeev de Moscou nos envia uma variante testada também montagem doméstica.

Conexão Triodo em Classe AB  -Cm = -40V

EL509 >http://www.novacon.com.br/audioampdelof4.htm

6N1 e 6N23 > http://www.novacon.com.br/audioampdelof4.htm

6P36S (EL504) > http://tubedata.milbert.com/sheets/113/6/6P36S.pdf

6F12P(similar ECF80) > http://www.scottbecker.net/tube/sheets/112/6/6F12P.pdf

GU 29= 829 (+2x 6L6) > http://www.shinjo.info/frank/sheets/018/g/GU29.pdf

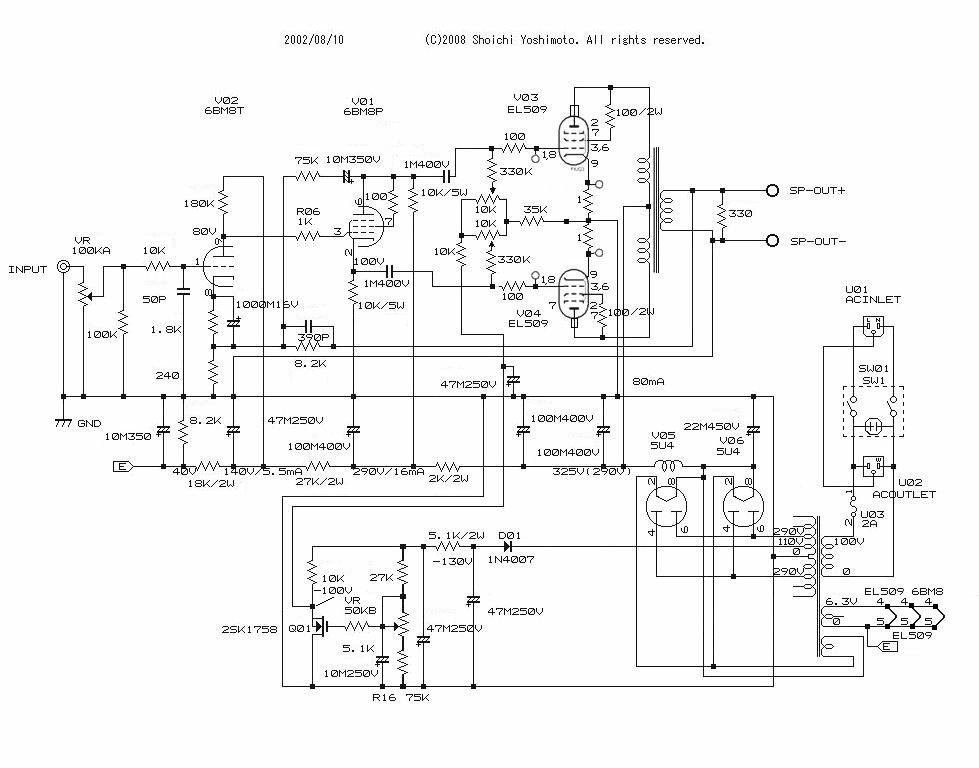

Finalmente de Tóquio vem esta curiosidade do conhecido projetista Shishido:

Uma variante da terceira versão de Oleg.

Conexão Triodo em Classe AB com saída em alta transcondutância.
