Suspensão acústica 2

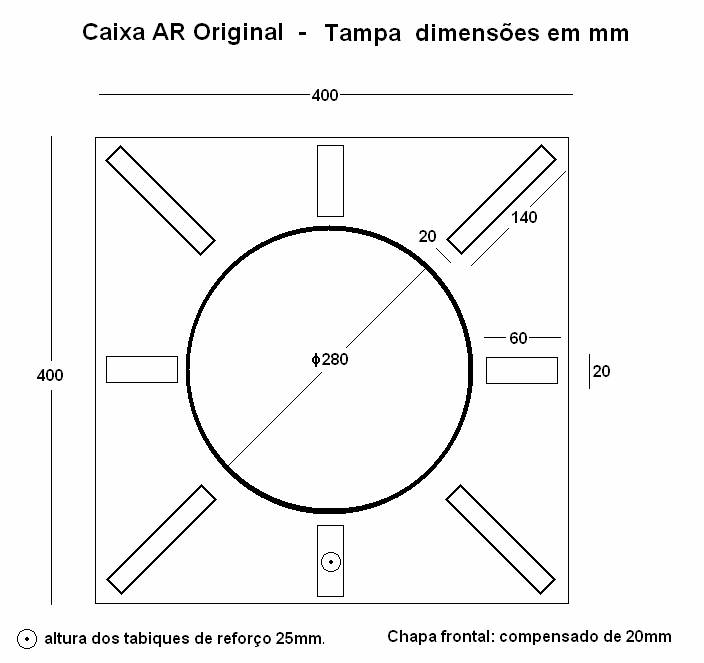

Aqui apresentamos  a planta da caixa AR original objeto de patente do sistema de suspensão acústica apresentado por Villchur em 1954.

A fixação da tampa se efetua com massa de calafetagem e com uma moldura de sobrepor parafusando todo o conjunto..

Medidas da seção da moldura = 60X20mm. Recomendamos reforçar a parte traseira da caixa  utilizando longarinas coladas e parafusadas no painel.

As fotografias da página anterior bem demonstram a sua construção, que por sinal é bem simples.

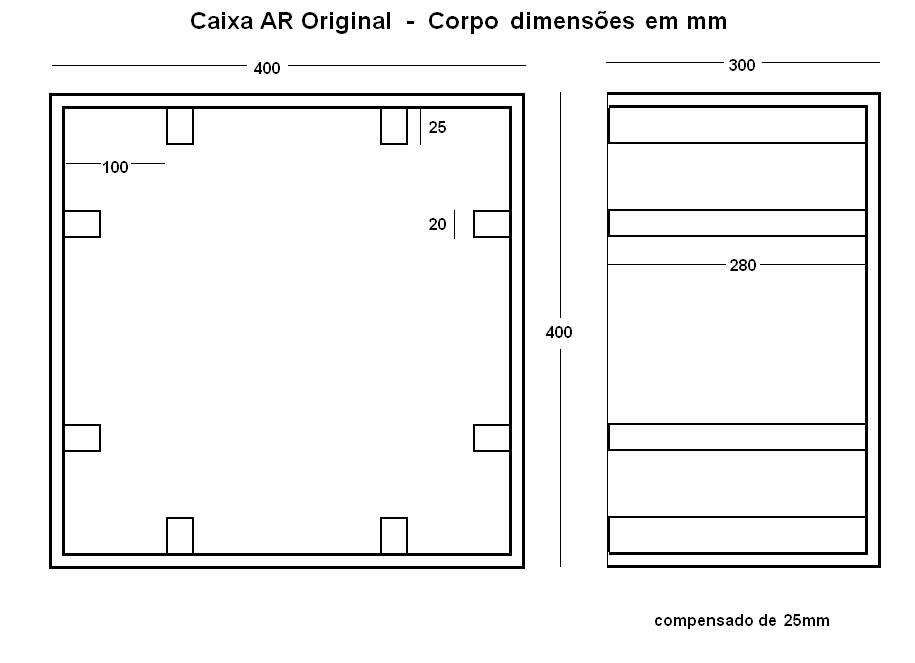

As dimensões foram obtidas da patente original

Abaixo a primeira caixa AR de nossa montagem.

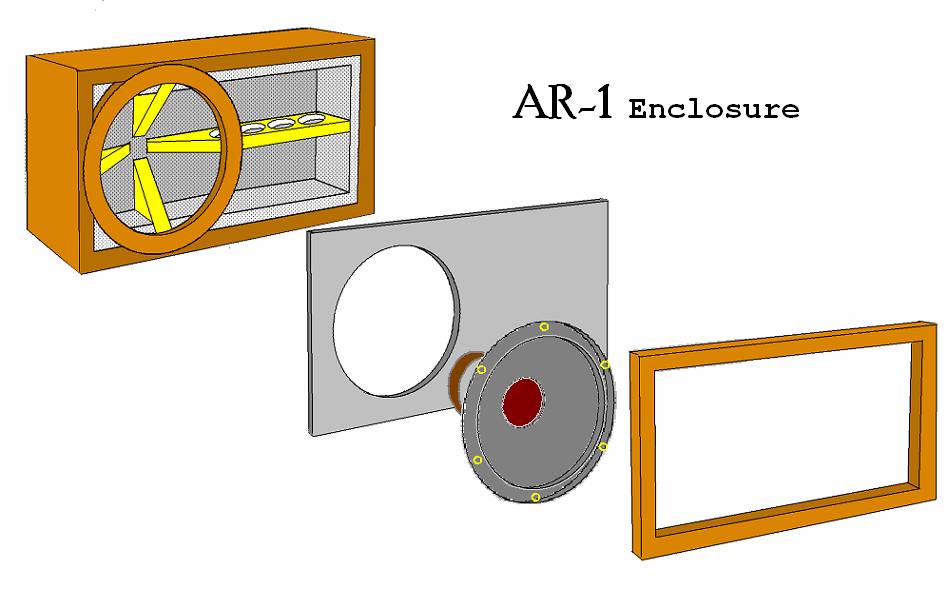

Detalhes construtivos

Nota: cuide-se sempre da perfeita vedação das caixas.

A forração de vermiculita será realizada após a construção das caixas com os reforços internos.

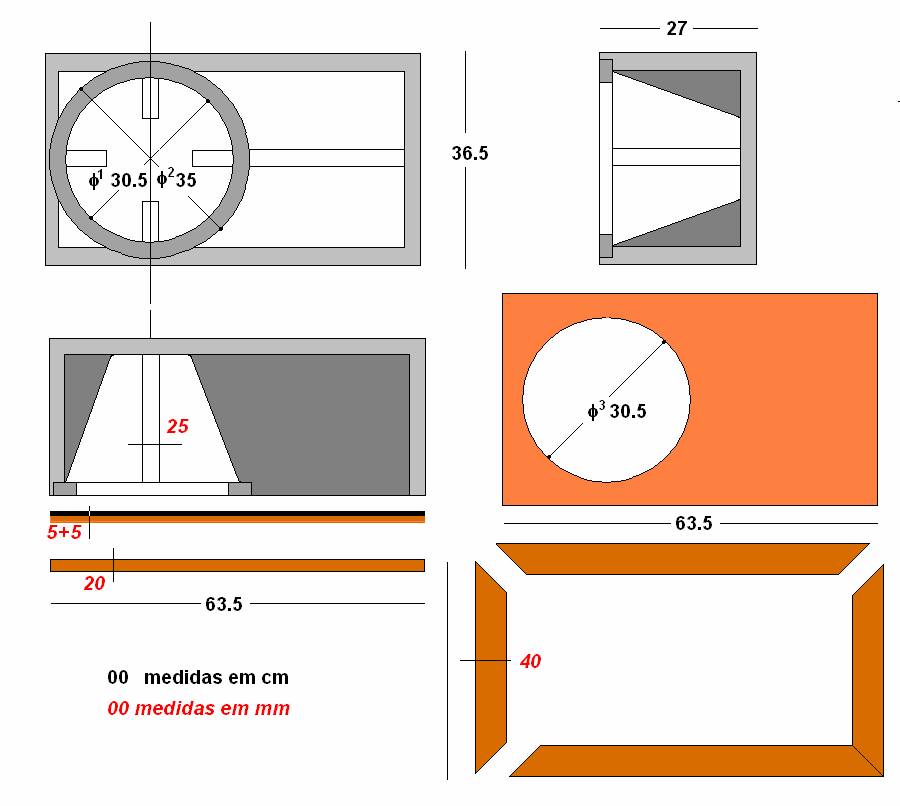

O anel de fixação do alto falante exige rebaixo das beiradas da caixa para perfeito alinhamento – Observe as figuras.

A caixa AR1 é projetada para um falante de 12 polegadas. Observe o diâmetro sugerido de 30.5 cm e confira a compatibilidade com o alto falante usado. Das caixas que construí, a primeira usou um GE de 12”, as demais foram com alto-falantes da Novik todos de carcaça estampada. Nenhum com suspensão acústica. Particularmente não acho necessário, uma vez que os mesmos se deterioram rapidamente.
