Amplificador de baixos

Este é um amplificador para reforço ou canal extra de graves. Pode ser usado nos sistema surround ou quadrafônico avançado. Atenção: exige fonte de alimentação independente do equipamento já existente com o qual o mesmo será usado.  Seu terra não deve ser ligado ao terra dos sistemas existentes. Também deverá ser independente. É facílimo de montar e pode ser inclusive construído a partir do reaproveitamento de antigos amplificadores em desuso. Sua excitação deve ser feita a partir dos terminais dos alto falantes, ou das saídas do amplificador estéreo com os quais fará conjunto. Os controles de volume, equilíbrio etc., deste mesmo sistema, também controlarão o amplificador de graves. O potenciômetro de 330K na entrada serve para equilibrar o sistema de maneira permanente. Quando em conjunto com matrizes quadrafônicas que apresentamos no capítulo referente, o mesmo deve ser ligado nos pontos A B e C indicados nos diagramas das matrizes resistivas.

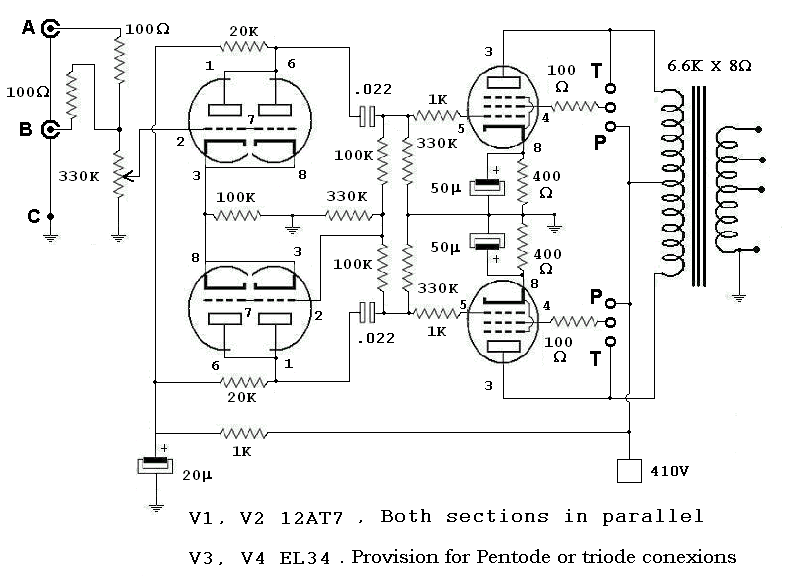

A etapa de saída possui opção para operação em triodo (T) ou pentodo (P). Para isso basta apenas que os resistores de 100 ohms das grades aceleradoras das EL34 sejam conectados através de uma ficha removível nas posições T ou P assinaladas no circuito.

A fonte de alimentação poderá ser a mesma da apresentada no amplificador de dois canais no capítulo respectivo.
