WE-757
(WE-728B+WE-713C)
e influências da Klangfilm
3ª parte
CONTINUAÇÃO:
Os Antecedentes Alemães.
xxxxxxxxxxxxxxxxxxxxxxxxx

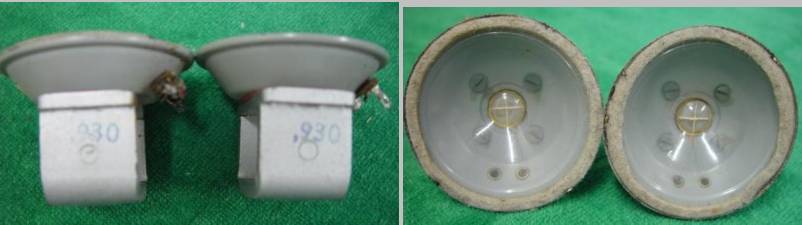

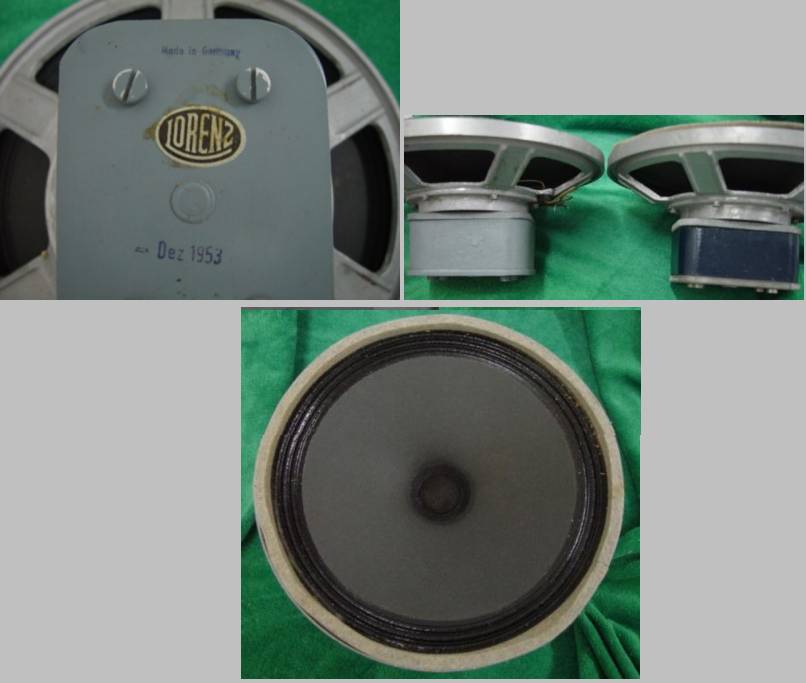

Bem a calhar, nosso amigo dentista e audiófilo Dr. Durval Moruzzi, colaborador no site Audiodicas www.audiodicas.com.br cede as imagens dos alto-falantes Schaub-Lorenz de procedência alemã, que eram usados no conjunto Duetto da Standard Eléctrica citada no segmento anterior. O conjunto representa o sistema usado nas primeiras séries do equipamento em que todos os falantes eram alemães. Ano Dez 1953 gravado nos falantes de baixos. As séries subseqüentes vinham com os tweeters Cibeal “Golden Series” clones aparentes dos tweeters aqui mostrados.
Nossos agradecimentos!

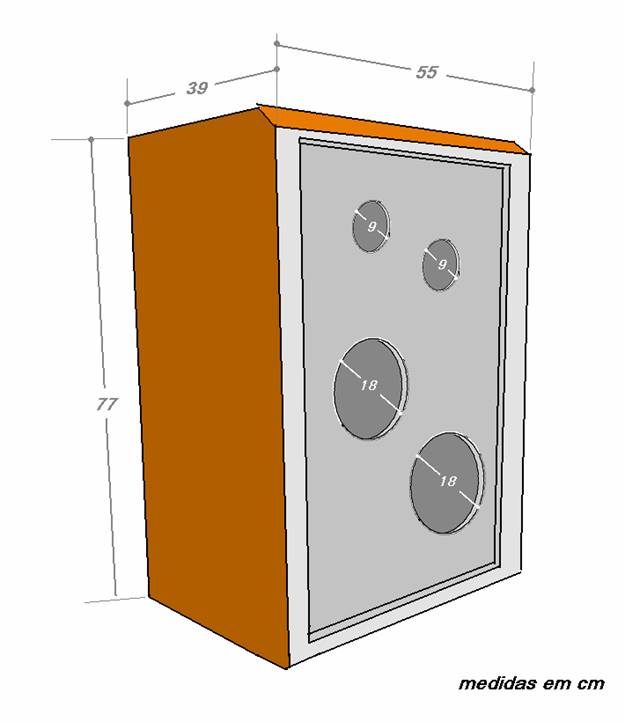

As fotos ilustram os alto-falantes empregados no “Duetto” e o desenho abaixo, as dimensões e disposições dos mesmos em seu gabinete. Observe que os falantes de graves da Lorenz, também subsidiária do grupo ITT, assim como a Standard Eléctrica, eram de 8 ½ polegadas. Equivalendo à mesma área do falante de 12 polegadas usado no conjunto WE-753 .
xxxxxxxxxxxxxxxxxxxxxxxxx
Raízes Alemãs.
Como se sabe nada nasce do nada, e assim o gabinete da WE tem seus óbvios antecedentes. A empresa americana sempre esteve ligada ao cinema e às respectivas instalações. É claro que não estava sozinha no mundo, e observava as conquistas tecnológicas de sua rival mundial a Siemens Klangfilm que já produzia equipamentos de altíssimo nível até mesmo antes da Western Electric ter sido organizada. Assim, poderemos nos deliciar em ver em que a Klangfilm já abastecia cinemas europeus, chineses e japoneses bem antes da II Grande Guerra.
Os equipamentos abaixo da Klangfilm bem demonstram as origens tecnológicas da WE no campo profissional. O grande tento da WE foi trazer esta tecnologia avançada para o usuário doméstico esclarecido.

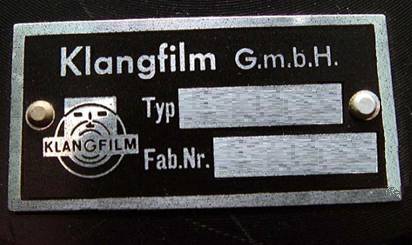

Logo dos equipamentos alemães.

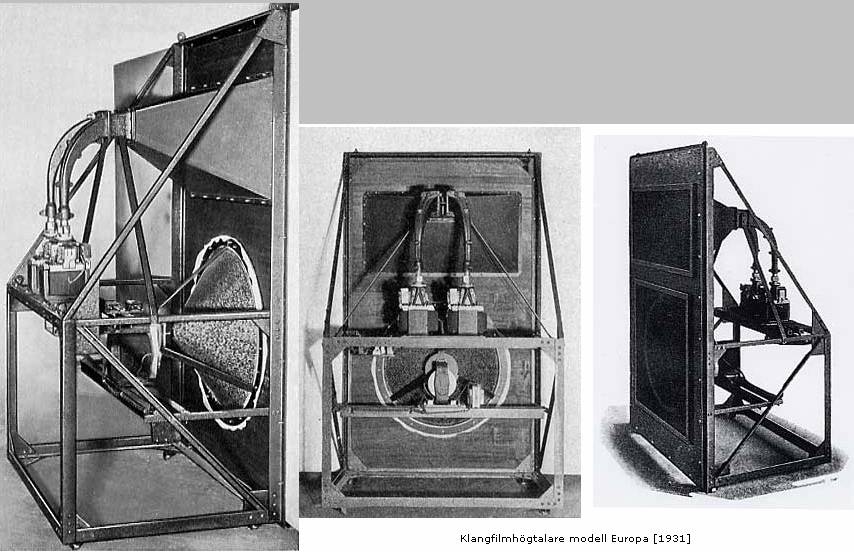

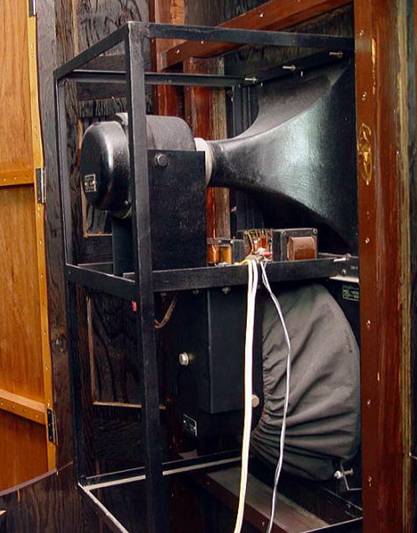

A engenhosidade o gabinete WE 753 A já pode ser vista nas montagens de auditório Klangfilm Europa de 1931.
Notemos a corneta bicanal com dois drivers de agudos e o “woofer” acionado pelo “motor” magnético acoplado ao ápice do cone através de um eixo metálico.
A estrutura em aço do “gabinete” visa a instalação fixa em recintos de auditório. A “caixa” recomendada é construída em alvenaria.

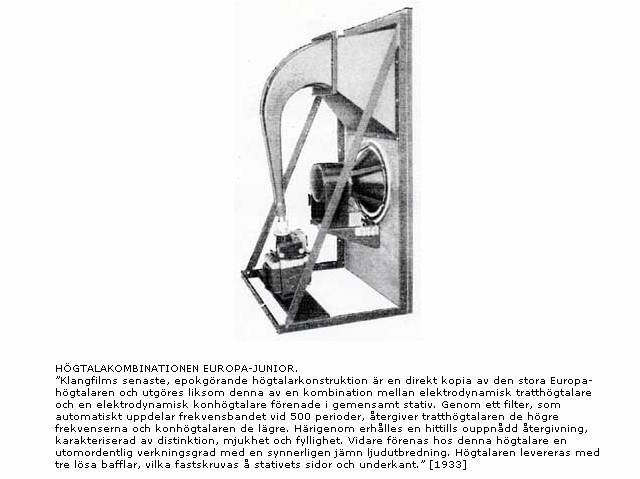

Modelo reduzido Europa Junior de 1933 divisor de freqüências em 500Hz.
Klangfilm Biodyn KL-1437

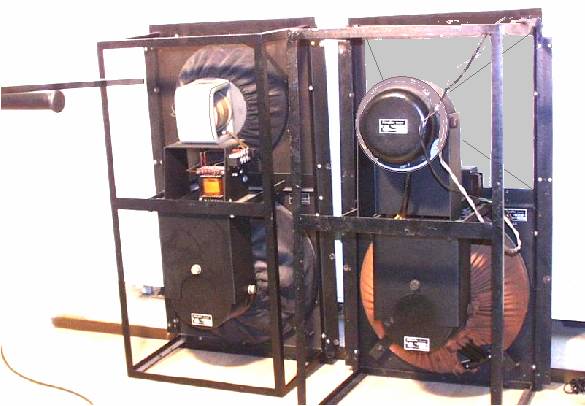

O Klangfilm Biodyn KL-L437 é constituído de duas unidades acústicas, onde uma delas à direita, é a Eurodyn KL-L430 (Tweeter KL-L301 e Woofer KL-L402) ; complementada pela unidade 43004 (Woofer KL-L402 e Squawker KI-4-400).
Ao total dois falantes de graves. Um de médios e outro de agudos.
A unidade de médios opera entre os 200 e os 3500 Hz e os agudos de 500 Hz à inaudível.
xxxxxxxxxxxxxxxxxxxxxx
Abaixo temos quatro vistas da unidade Eurodyn KL-L430 de 1935 que se comporta bem sem o complemento anterior. Observe nestes modelos o uso da corneta reta.
Tweeter KL-L301 woofer KL-L402.

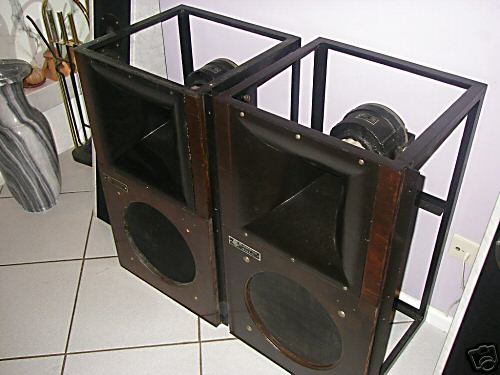

Unidades geminadas Klangfilm Eurodyn KL-L430.

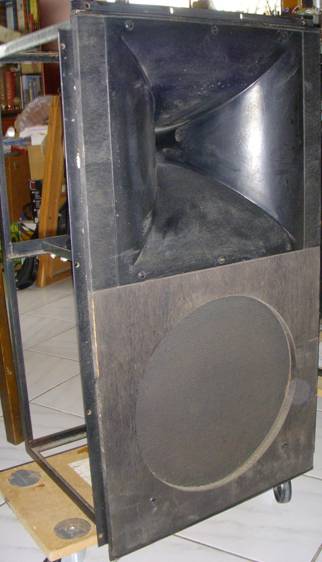

Klangfilm Eurodyn vista em perspectiva.

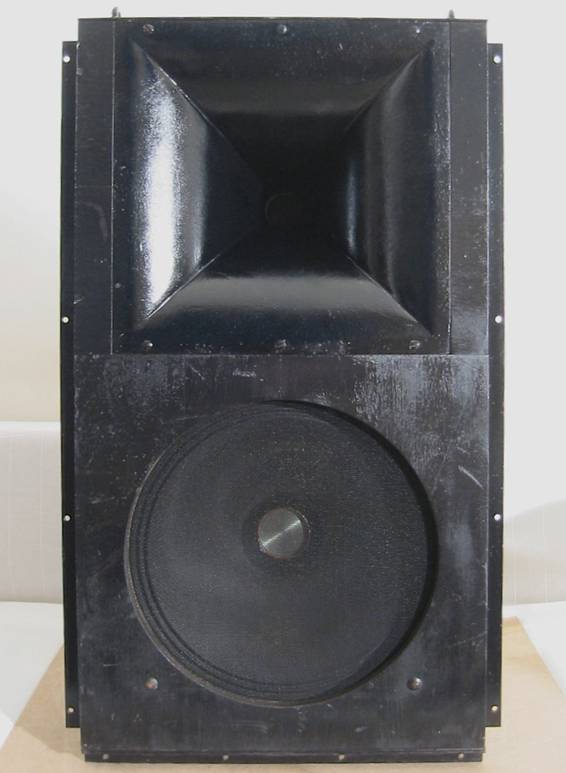

Klangfilm Eurodyn vista frontal modelo de 1935.
Klangfilm Eurodyn vista lateral.

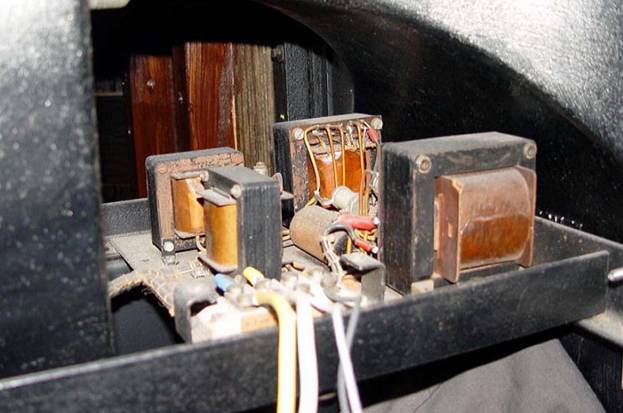

Divisor de freqüências para altofalantes Klangfilm.

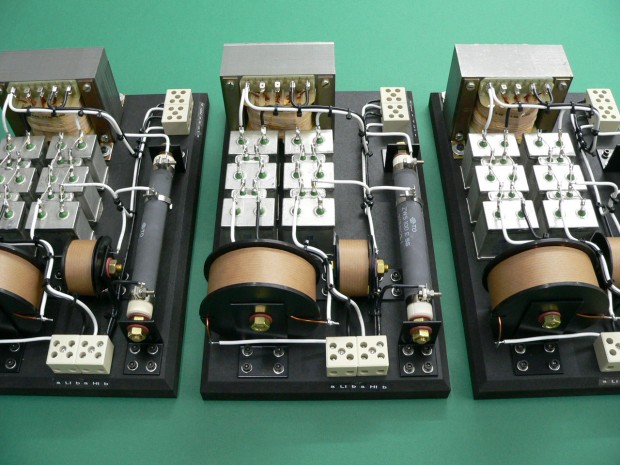

Três divisores da Klangfilm.
xxxxxxxxxxxxxxxxxxxxxxx

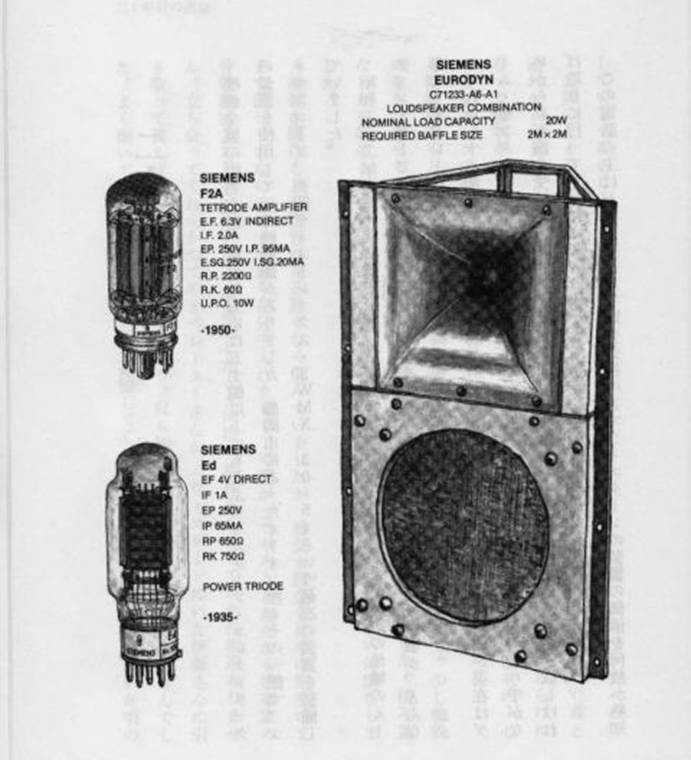

Klangfilm Eurodyn folheto histórico/descritivo.
