I Caixa de papelão

Quando vi o êxito das caixas AR, decidi fazer algo bem barato que pudesse se comparar.  Naquela época estava fazendo um trabalho de viabilidade econômica para a antiga Parquet Paulista, quando vi as caixas de embalagem dos tacos, senti que as mesmas se adequavam ao projeto.  Imediatamente pedi algumas para experiência e qual não foi o resultado final do que o melhor que o ótimo? A idéia foi muito simples, replicar o projeto de Villchur em papelão.

Este é um projeto derivado da caixa de suspensão acústica. Para estantes o resultado é fantástico e custa quase nada.  O resultado audível é comparado a grandes marcas comerciais, entretanto perde para o seu visual, mas isto é para que v. desenvolva sempre novas idéias. Esta caixa foi experimentada de diversas formas inclusive sendo feita em madeira.   Fato notável é que esta caixa só funciona com papelão e só aceita um alto falante full range de 8”.  Estranhamente não aceita enchimento interno e quando em estantes você não deverá encostar qualquer livro nela; deve deixar uns 4 dedos de diferença. A qualidade do som, não vem apenas do alto falante mas na vibração do papelão em seu redor. E o papelão é isento de ressonâncias.  Experimentei também com papelão ondulado do tipo plastificado, os resultados foram também pobres. Portanto a formula é papelão Kraft caqui do tipo seco de uma só camada do tipo mais duro encontrado no mercado. Estes não produzem segundo harmônico que mata o sinal nas baixas freqüências.  Existem uns meio moles que também não se adequam ao produto final. Para achar o papelão v. deverá consultar os fabricantes de caixas para embalagem sob encomenda e requisitar o papelão para maior peso de conteúdo.

Esta caixinha fez sucesso nas festinhas da moçada.

Abaixo a seqüência de montagem da caixa de papelão:

Dimensões da caixa 30 x 30 x 50cm. Papelão ondulado Kraft rígido.

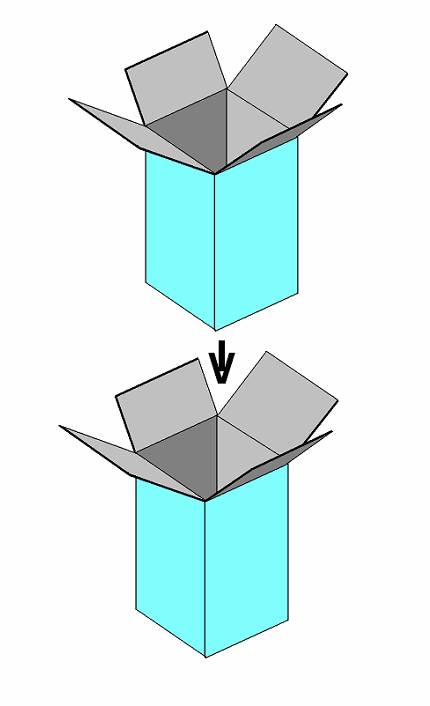

Usam-se duas caixas idênticas, uma é pressionada para dentro da outra utilizando-se cola branca.

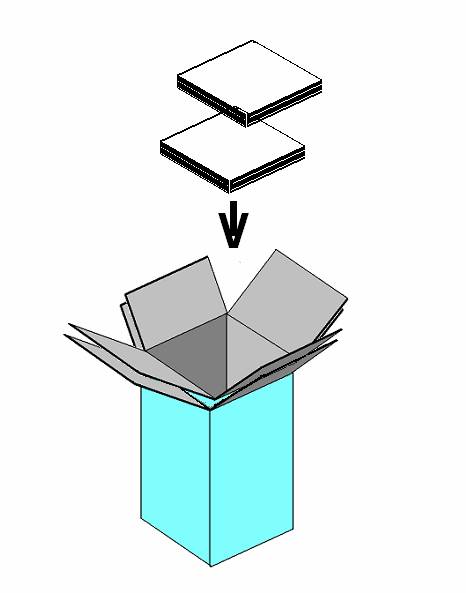

Colam-se com veda juntas para motores dois ladrilhos para piso de 30x30 cm para prover peso para a caixa. Estes devem ser bem presos para evitar que se soltem. Sugerimos uma cantoneira de papelão em sua volta também colada com veda juntas.

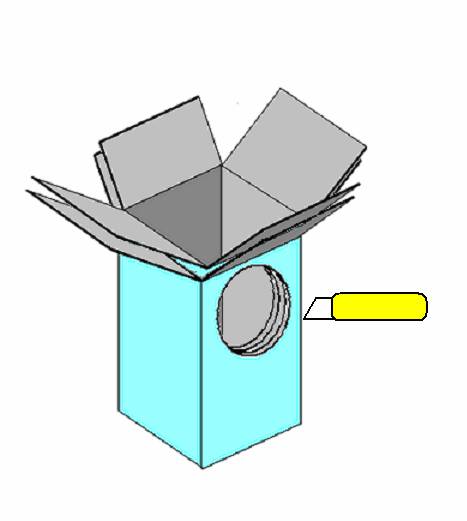

 Abre-se o furo para o alto falante . este deve ser menor  que o cone para dar boa amarração.

O alto falante empregado deve ser de 8 polegadas. O de dez pode ser empregado mas estranhamente não proporciona um som agradável. Não use os de suspensão; apenas os comuns.

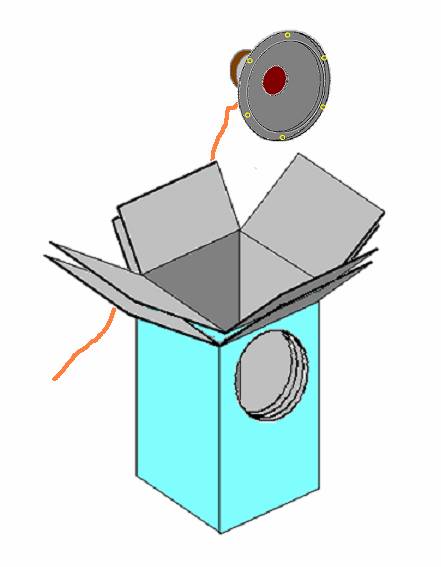

Instale o alto-falante com o fio já soldado aos terminais.

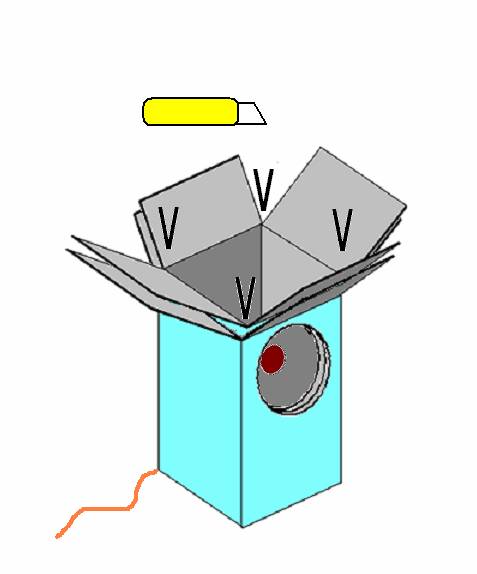

Corte as arestas da caixa interna para que a externa possa fechar corretamente.

 Feche e cole as abas externas.

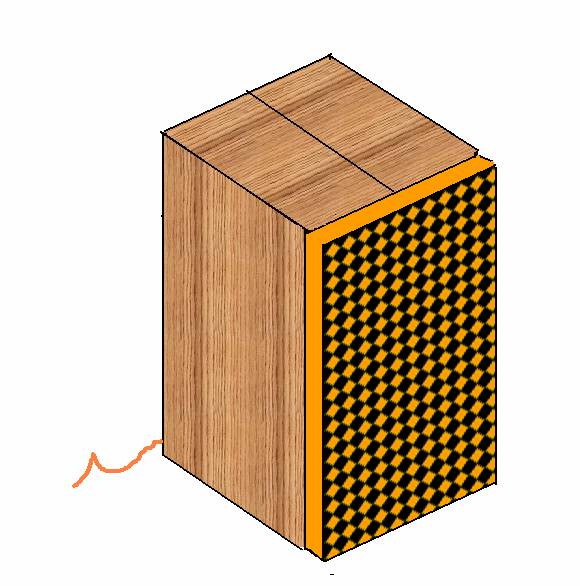

Faça o revestimento lateral com “Contact” ou similar e a frente, previamente pintada de preto, cole uma grade plástica ou de madeira para o acabamento final os arremates poderão ser feitos om fita adesiva do tipo usado para marcação de solo. É forte e resistente e dará um bom acabamento.

xxxxxxxxxxxxxxxxxxxxxxxxxxxx

II  Caixa de Milagrosa

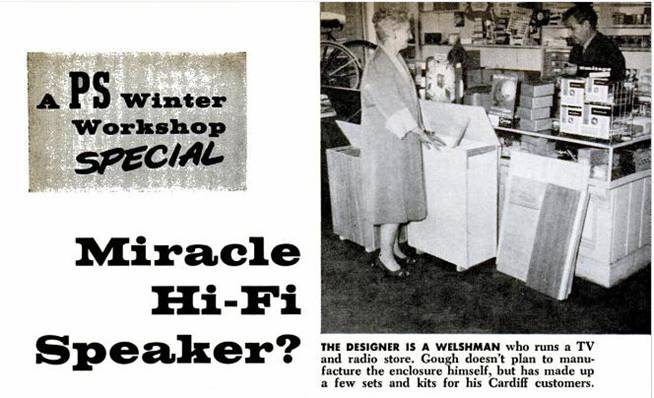

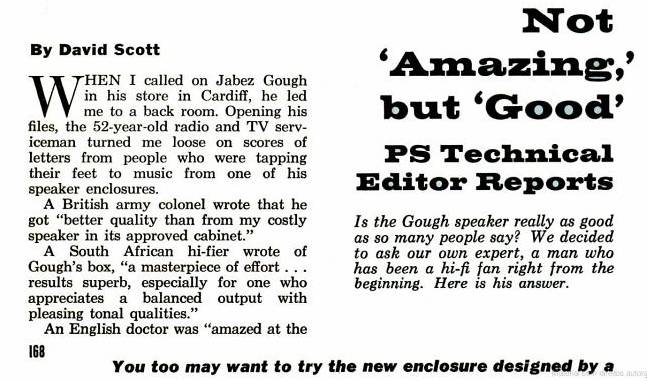

O segundo exemplo foi obtido da revista Popular Science Novembro 1961.

Trata-se de um projeto “sui generis”, extremamente simples, criado ao acaso com resultados surpreendentemente bons, e muito econômico dado ao pouco material empregado e aos falantes de baixo preço empregados. O projeto foi desenvolvido por Welshman e se tornou muito popular à época.

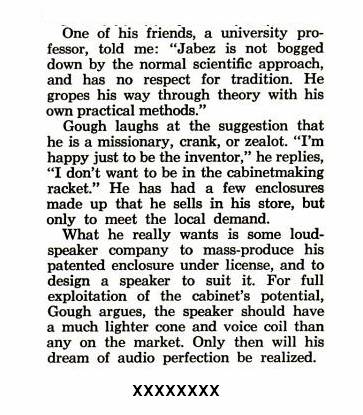

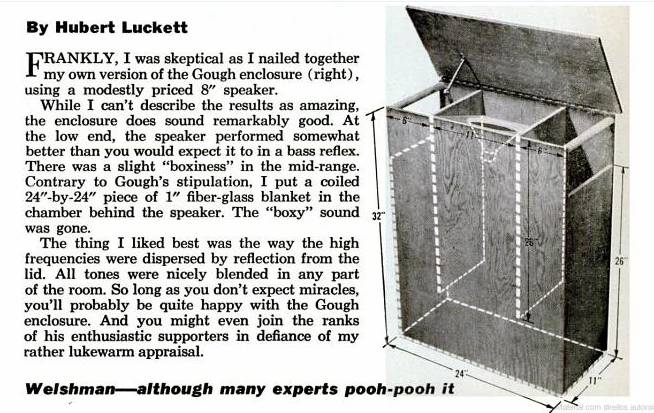

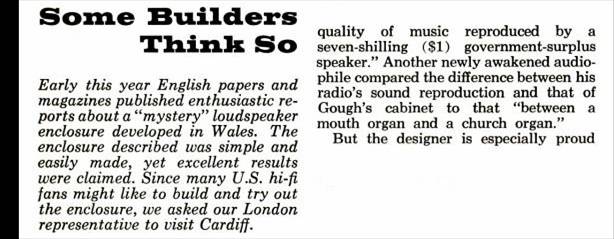

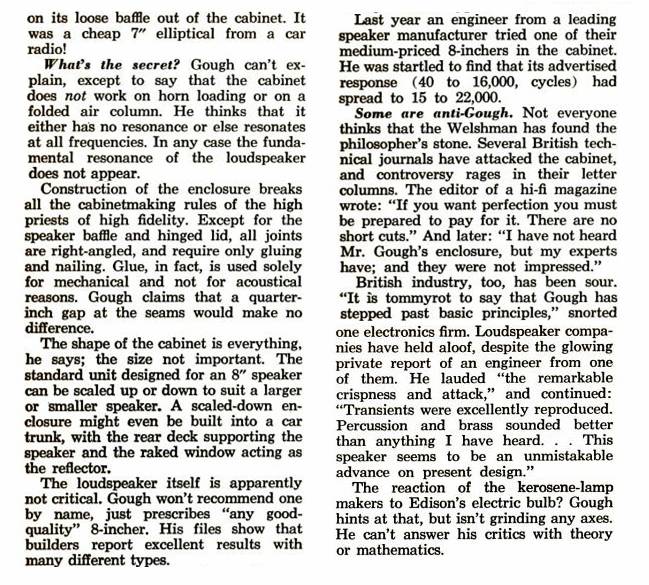

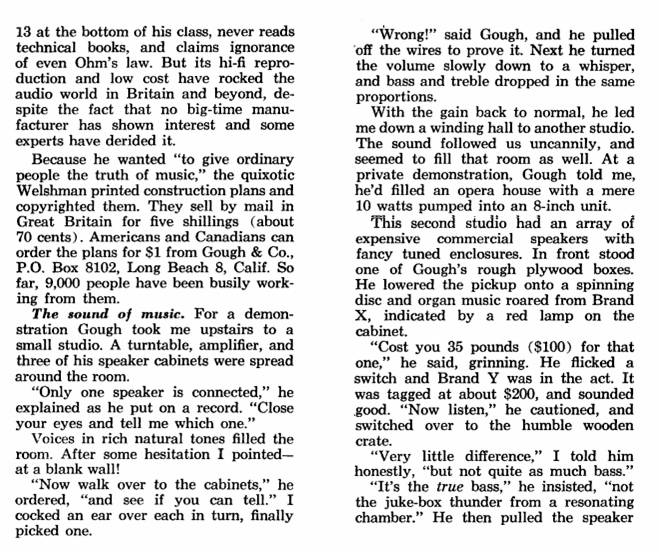

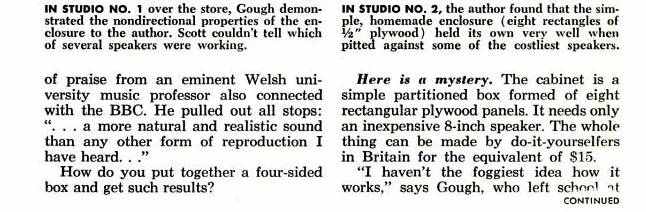

Abaixo transcrevemos o artigo.

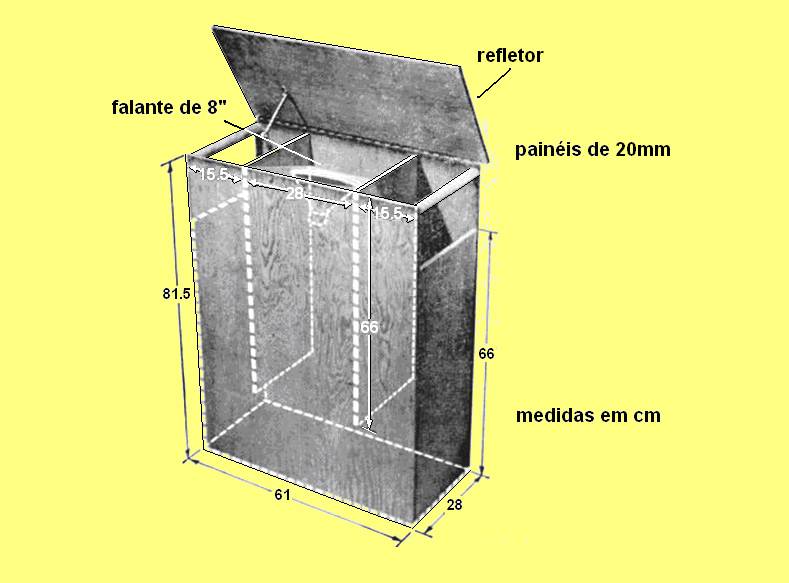

Medidas para confecção de gabinete para um falante de 8” ou 6x9”. As medidas do gabinete serão linearmente proporcionais quando forem usados falantes de outras dimensões.interna para que a externa possa fechar corretamente.

xxxxxxxxxxxxxxxxxxxxxxxxxxxx
