Paul Crosley foi o primeiro fabricante americano a produzir rádio receptores em massa para o consumo. Durante alguns anos tornou-se o maior fabricante mundial de rádios para o grande público.

Abaixo um dos seus primeiros modelos valvulados.

Detalhamos o projeto para que o construtor caseiro tente reproduzir com sucesso um radio de AM dos velhos tempos.



1923 Sintonizador Ace V   e  1923 Amplificador Two Step Amplifier





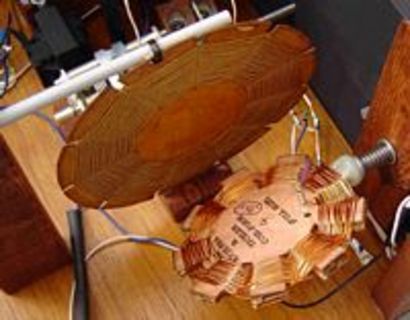

Antenna-coupler thumbnail.Regen tickler coupler image.Thumbnail of MW spider coil.

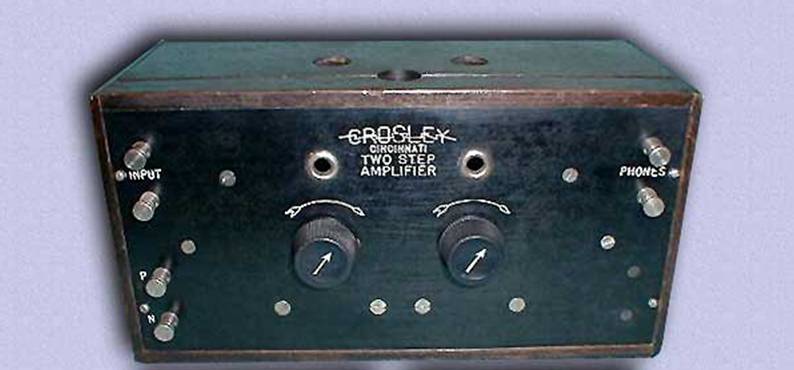

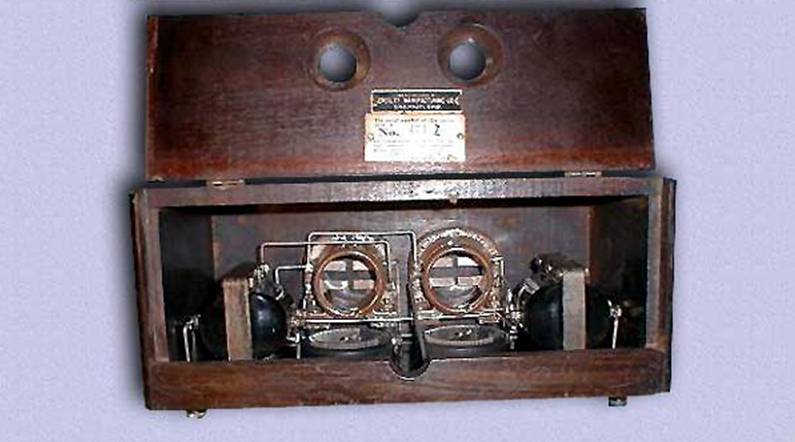

Produzido em 1923, este conjunto aqui apresentado foi lançado comercialmente em 1922, Vemos a direita o amplificador Two step amplifier Crosley, desenvolvido para ser usado com o sintonizador Harko Ace V.

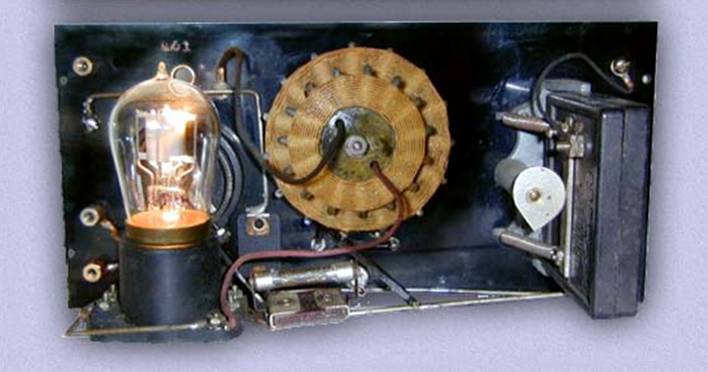

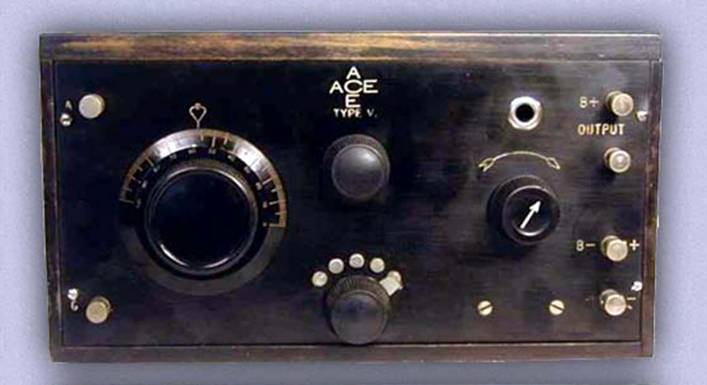

O Ace V é um sintonizador de uma só válvula do tipo regenerativo. A marca Ace V, provém de "Ace" marca registrada de Precision Equipment Company, comprada pela Crosley em 1923, com o objetivo de obter a patente Armstrong.

A válvula usada nos primeiros modelos do Ace era uma UV-200 usada como detector e tinha base em metal e ponta de evacuação no seu topo. O brilho da válvula era forte e o reostato a posicionava eletricamente na posição de melhor emissão. Você poderá observar que o pequeno ilhós em seu painel fazia a função de lâmpada piloto em função do brilho da válvula. Nesta época eram usadas a UV200 como detetora e a UV201 como amplificadora nos estágios de áudio. A UV-200 apesar de mais sensível e ruidosa era uma amplificadora com gás argônio em seu interior, portanto adequada no estágio de R.F. Os modelos subseqüentes não mais usaram a UV200. Em1926 a RCA propõe a UV200-A utilizando o vapor de césio no lugar do argônio era muito mais estável e sensível, mas muito mais perigosa. Deixoi de ser fabricada logo em seguida.

Os modelos posteriores da UV-201 usavam base de baquelita e não possuíam o pino exaustor. As 201-A já possuíam pinos longos (base UX) e filamento toriado e não produziam tanta luminosidade, mas possuíam desempenho superior e eram usadas em todas as etapas do conjunto.

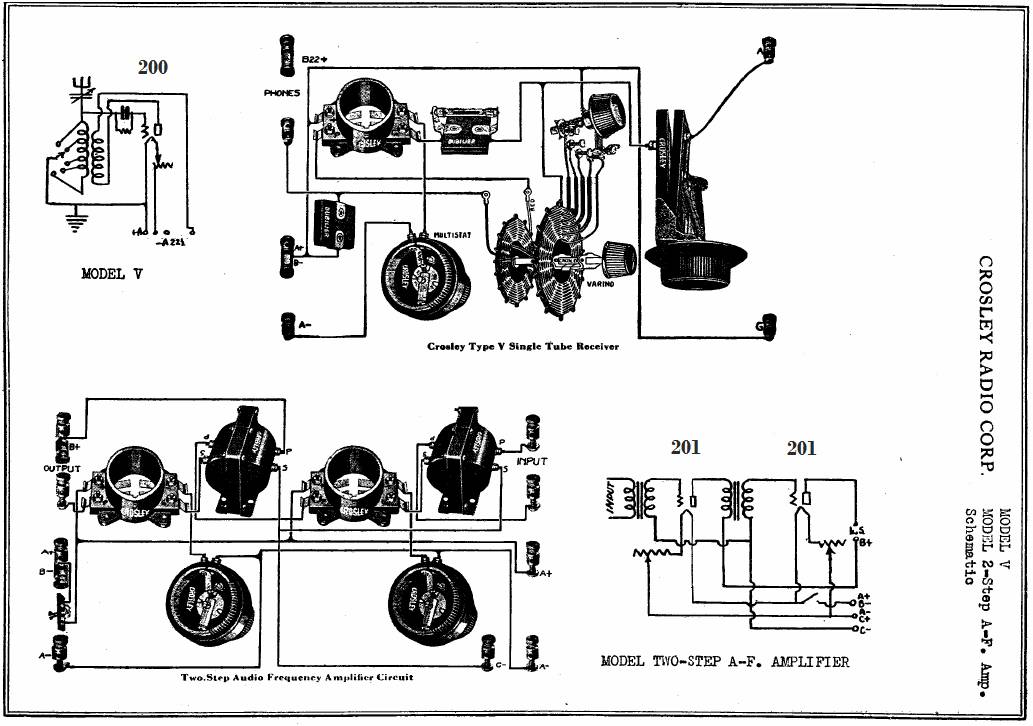

Esquema do receptor e amplificador

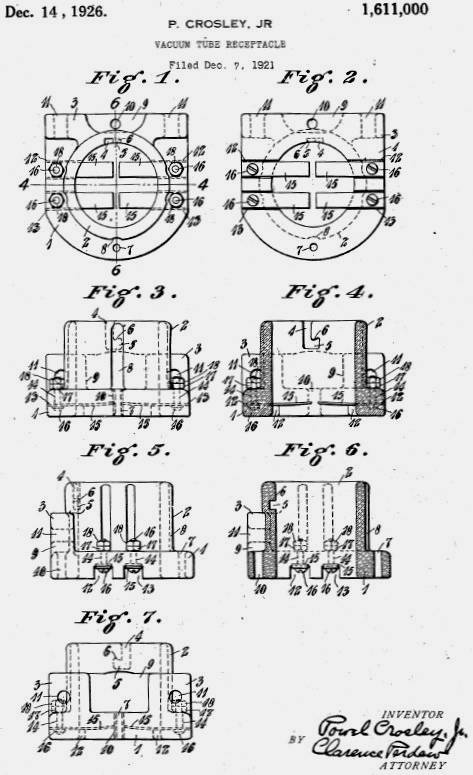

Patentes de Paul Crosley para uso em seus rádios

http://www.radiomuseum.org/forumdata/users/24/file/Crosley_patents/Crosley_Patent_Condenser_1921_1925.jpghttp://www.radiomuseum.org/forumdata/users/24/file/Crosley_patents/Crosley_Patent_Socket_1921_1926.jpghttp://www.radiomuseum.org/forumdata/users/24/file/Crosley_patents/Crosley_Patent_Adapter_1922_1927.jpg

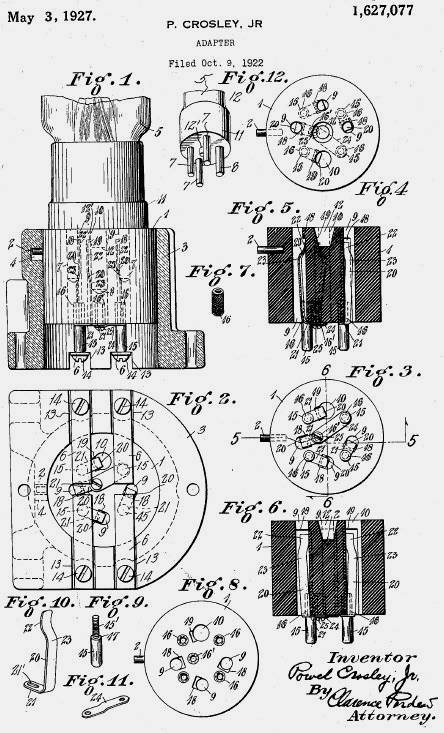

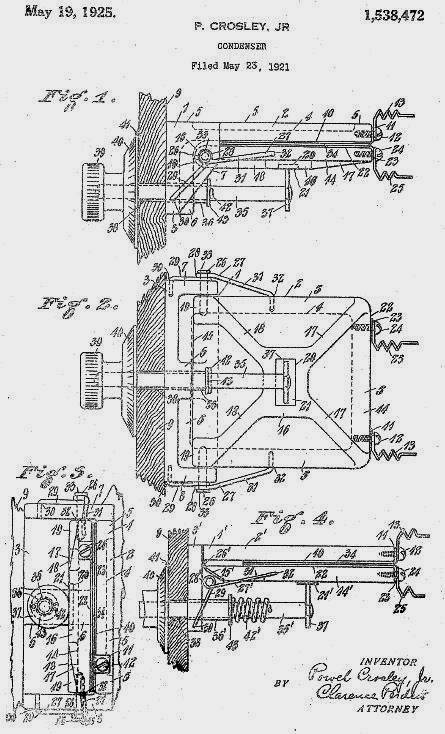

Capacitor variável, Base para válvulas padrao UV , adaptador UV201 para receber WD11

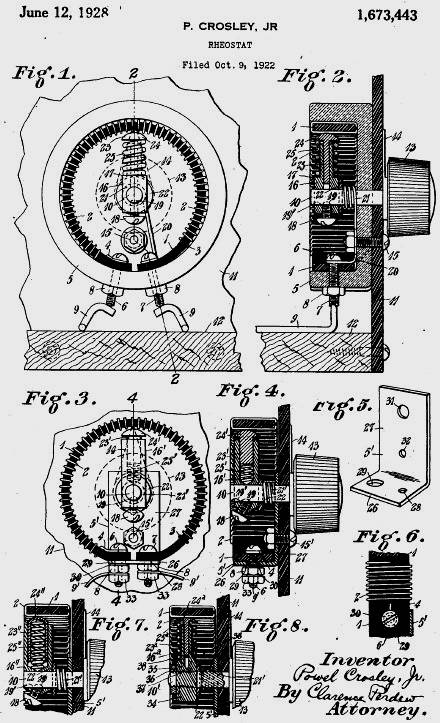

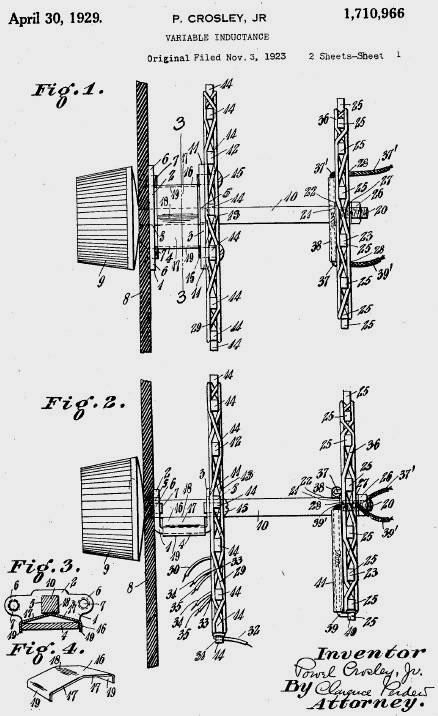

http://www.radiomuseum.org/forumdata/users/24/file/Crosley_patents/Crosley_Patent_Rheostat_1922_1928.jpghttp://www.radiomuseum.org/forumdata/users/24/file/Crosley_patents/Crosley_Patent_Variable_Inductance_1923_1929.jpg

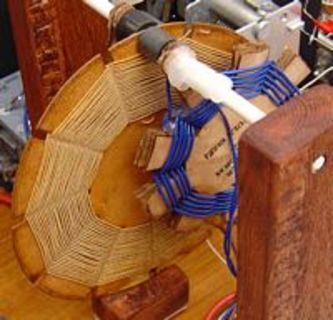

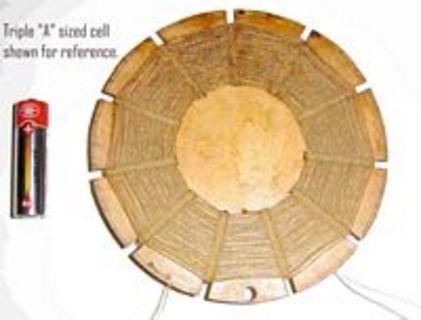

Reostato com contacto interno, bobinas tipo favo de mel com contole de indutância

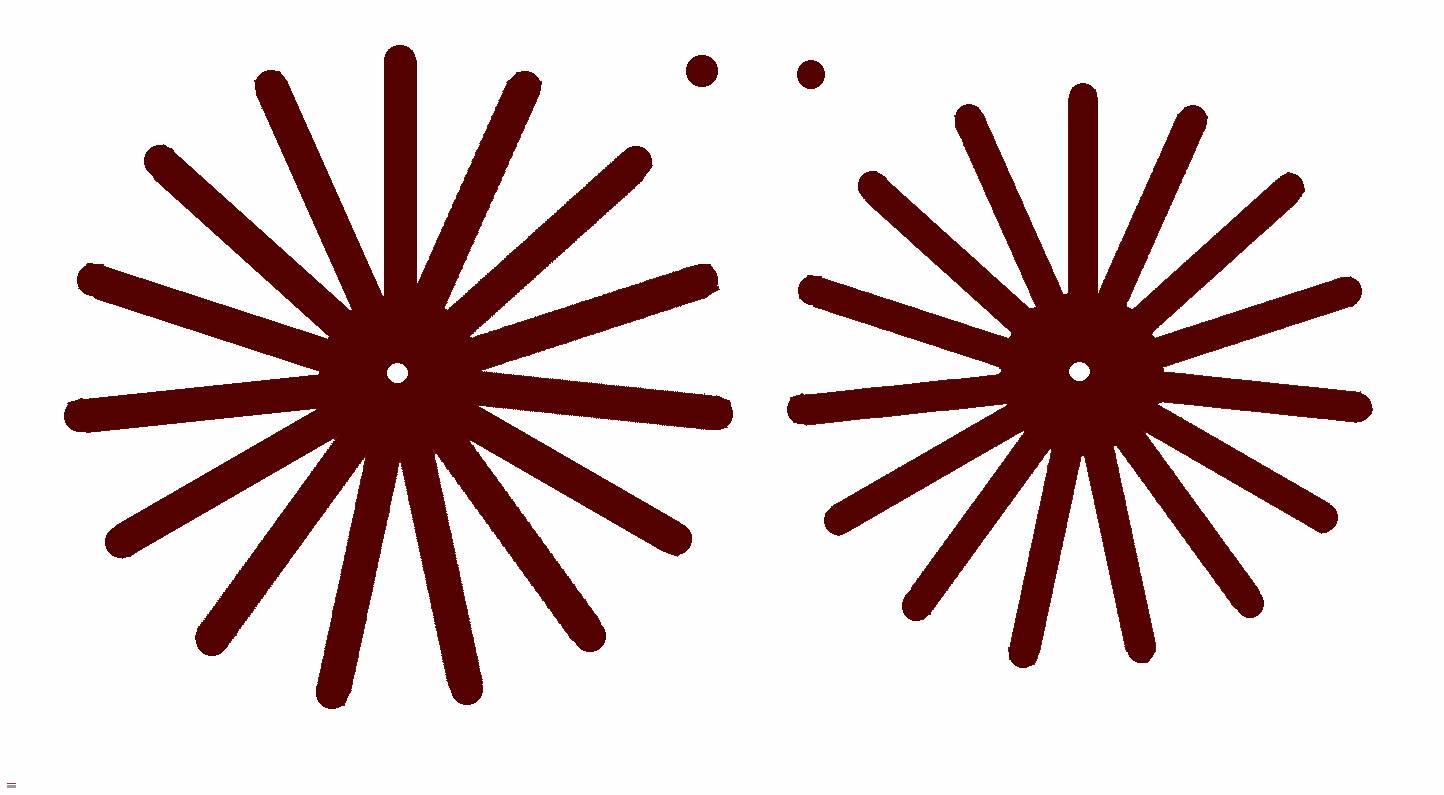

22 voltas  + 32 voltas 100% 88 %  menor = 90mm diam maior 115mm diam interno 23mm

Raios a partir do centro menor 35mm maior 40mm a partir do centro fio tipo cabinho de telefone encapado.

Espaçamento com barbante até o diâmetro adequado.

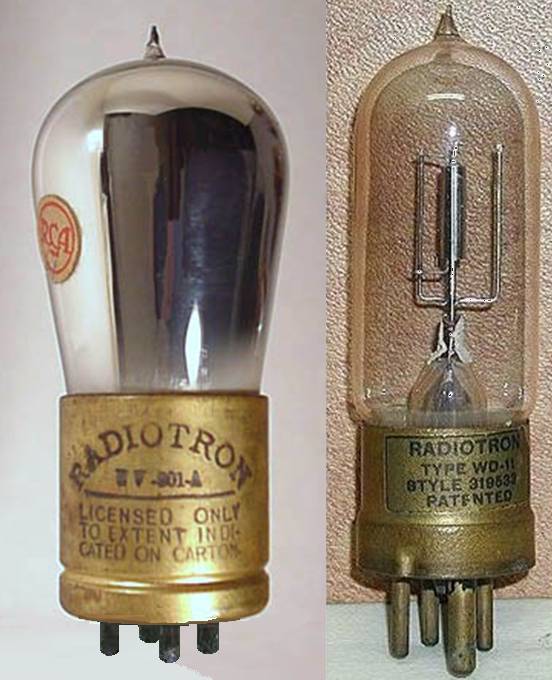

Comparativo dimensional entre as RCA UV 201-A e a Westinghouse WD-11

Acima: Propaganda de Popular Mechanics Jan 1934

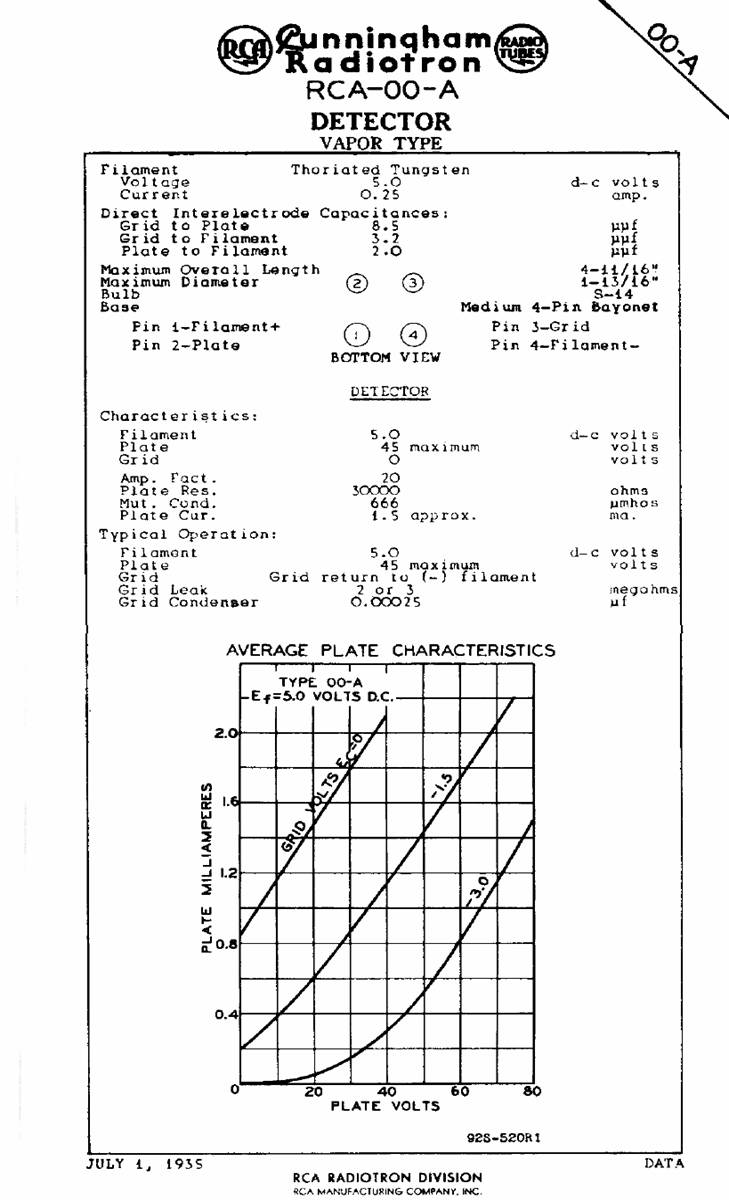

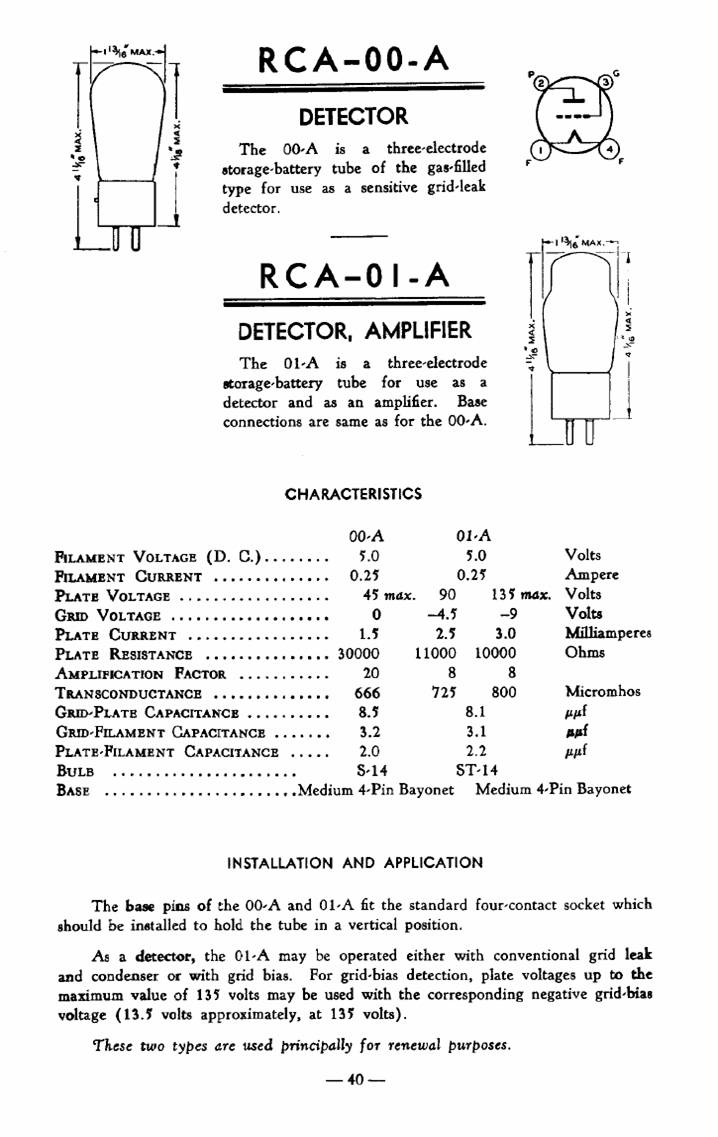

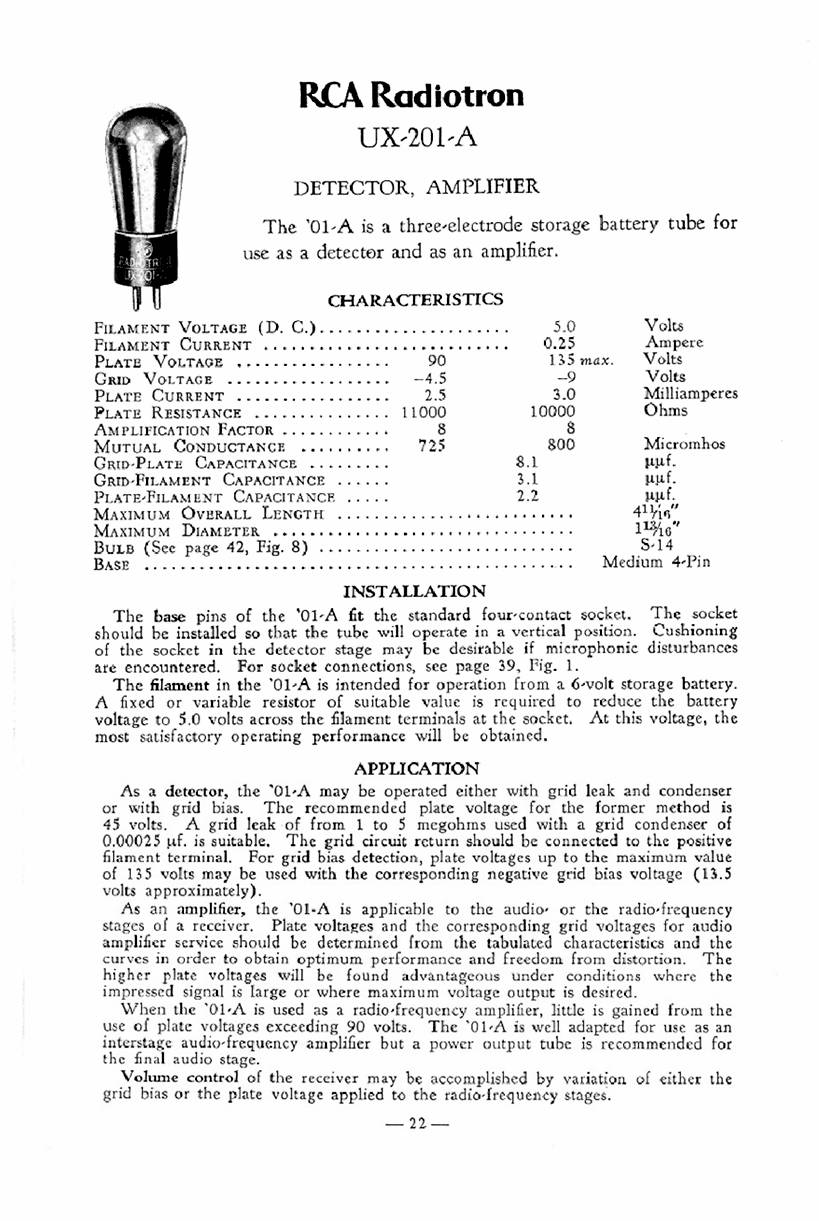

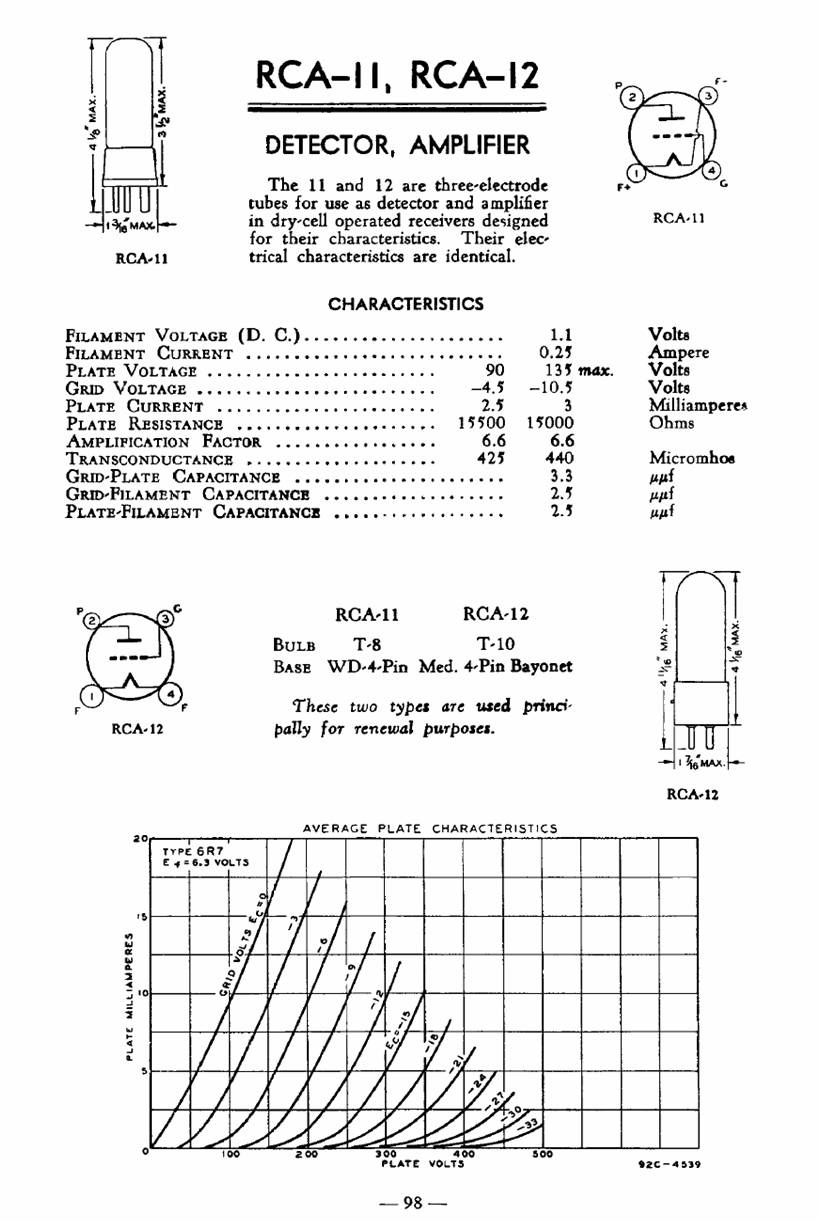

Abaixo: Características da válvulas sugeridas.





Bases: - A UX200 e a UX201 possuem a mesma distribuição de contactos
