Doppel Dinamich

Doppel Dynamisch ou amplificador com controle dos harmônicos ímpares.

-3-

Desenvolvimento do Audiobellum e comparações com o Audiopax.

O Audiobellum é um amplificador destinado ao experimentador que também possa a vir a ser um novo audiófilo. Seu circuito não é melhor nem pior que o inspirador original, mas dependendo da habilidade construtiva do leitor, poderá ser inclusive melhor que o original, com a tentação de ser muito mais barato.

Por esta mesma razão sugiro várias classes construtivas que poderão ser rapidamente ser “upscaled”.

No contexto, damos duas series de transformadores de saída: o par assimétrico com todos os dados construtivos e o par THF15-SE da Lynx Áudio para o modelo mais acessível. Estes últimos estão “dopados” com realimentação em grade para simularem resultados de alto nível. E nesta mesma base, poderão ser usadas todas as variações de válvulas propostas. Bastando apenas a mudança dos terminais dos transformadores de força ou a troca deles. Propomos também o TIMBRE SCALER em duas versões, que na verdade são três, pois a ausência do medidor na primeira versão também simplifica a sua construção.

Classes de circuito

Resolvi desenvolver duas classes de amplificador: o mais simples será o Audiobellum M que serão considerados como amplificadores de baixa potência e o mais complexo e potente o Audiobellum que serão considerados como amplificadores de potência mais alta. Cada um destas duas classes resolvi classifica-los em tradicionais e avançados. O circuito não muda em nada, mas os tradicionais levarão a impulsora 12AU7 ou 12AT7 e os avançados a ECC99 ou 6N30P respectivamente.

xxxxxxxxxxxx

Impulsores

As impulsoras 12AU7 e ECC99 serão utilizadas nos amplificadores de baixa potência.

As impulsoras 12AT7 e 6N30P serão utilizadas nos amplificadores de potência mais alta.

Isso devido às transcondutâncias e fatores de amplificação das válvulas que são respectivamente:

12AU7 2.2 mA/V mu 17

12AT7 5.5 mA/V mu 60

ECC99/6N6P 9.5 mA/V mu 22

6N30P 22.5 mA/V mu 15

Poderíamos dizer que o ganho no estágio 12AU7 /12AT7 e ECC99/6N30P está na ordem de 44 para 65dB, sendo o ganho e dinâmica muito mais favoráveis nas versões avançadas.

Alguns audiófilos recomendam a ecc99/6n6p para todas as versões, por prefrirem suas características sonoras muito acima das 12AU7/12 AX7 e mesmo a super válvula 6N30P.

xxxxxxxxxxxx

Etapas de saída.

Pela classificação de baixa potência consideraremos o diagrama referente ao Audiobellum M.

Pela classificação de potência mais alta consideraremos o diagrama referente ao Audiobellum .

Sugerimos para válvulas no diagrama baixa potência:

Diagrama Audiobellum M

Octal: Classe 1 = 6V6, 6F6, 6K6, 6Y6, KT61, EL33.

Octal: Classe 2 = EL36, 6DQ6, 6CU6, 6GW6, 6BQ6.

Octal: Classe 3 = 6L6, 5881, KT66, 7027, 7591, EL34, 6AC7.

Noval: EL84, 7189, SV83, 6BK5, EL86. 7868,

Sugerimos para válvulas no diagrama potência mais alta:

Diagrama Audiobellum

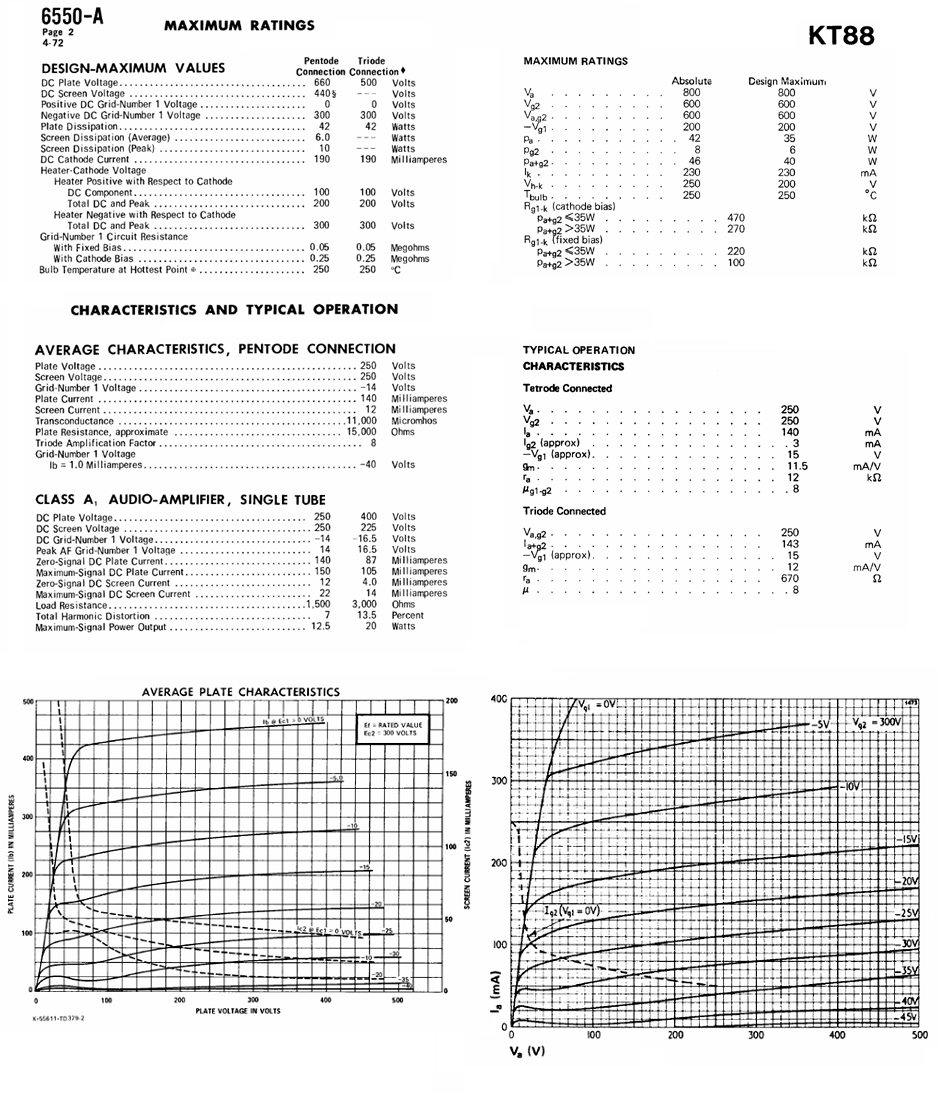

Classe 1 = 6550, KT88.

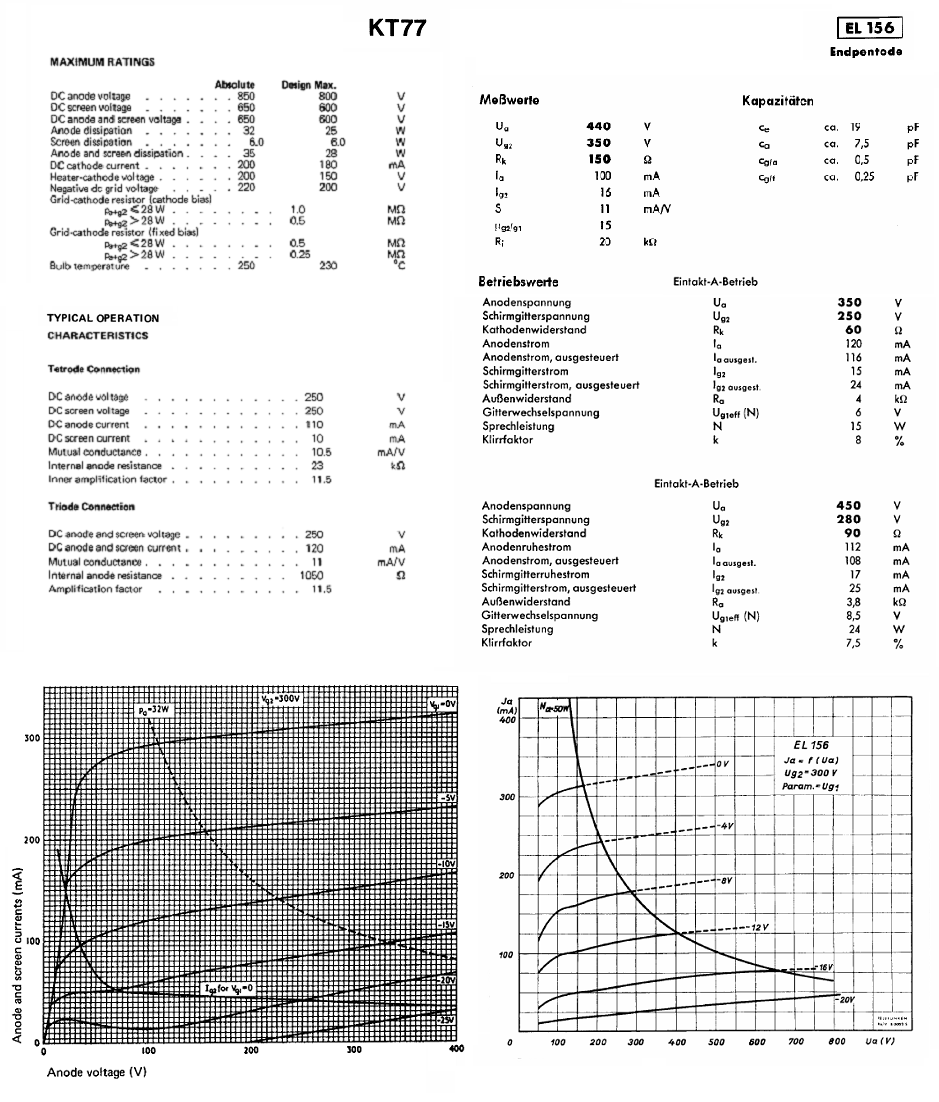

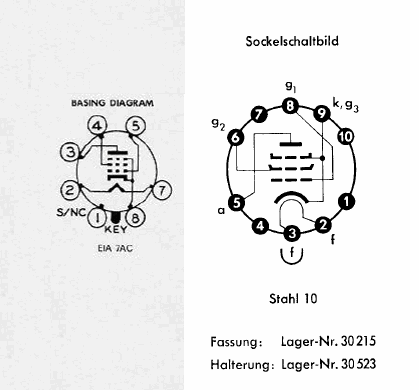

Classe 2 = KT77, EL156.

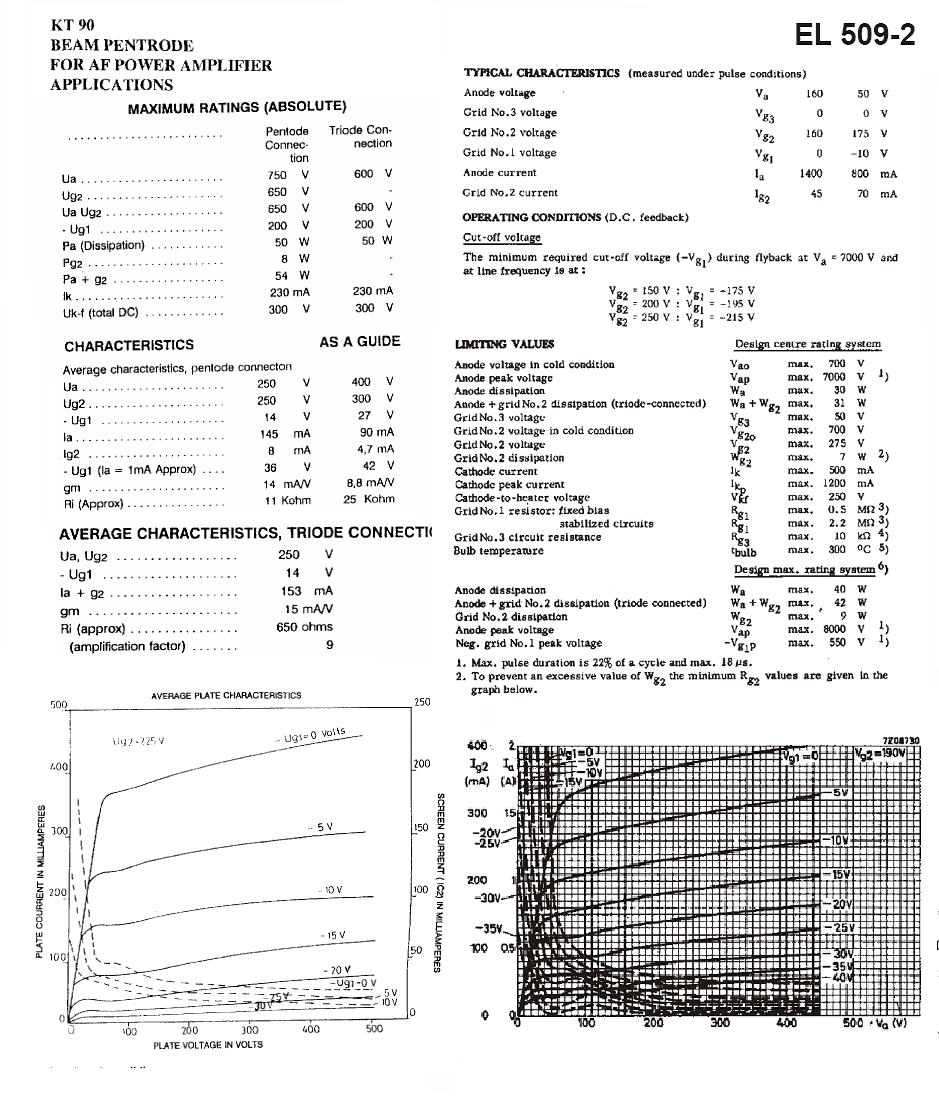

Classe 3 = KT90, EL509-2.

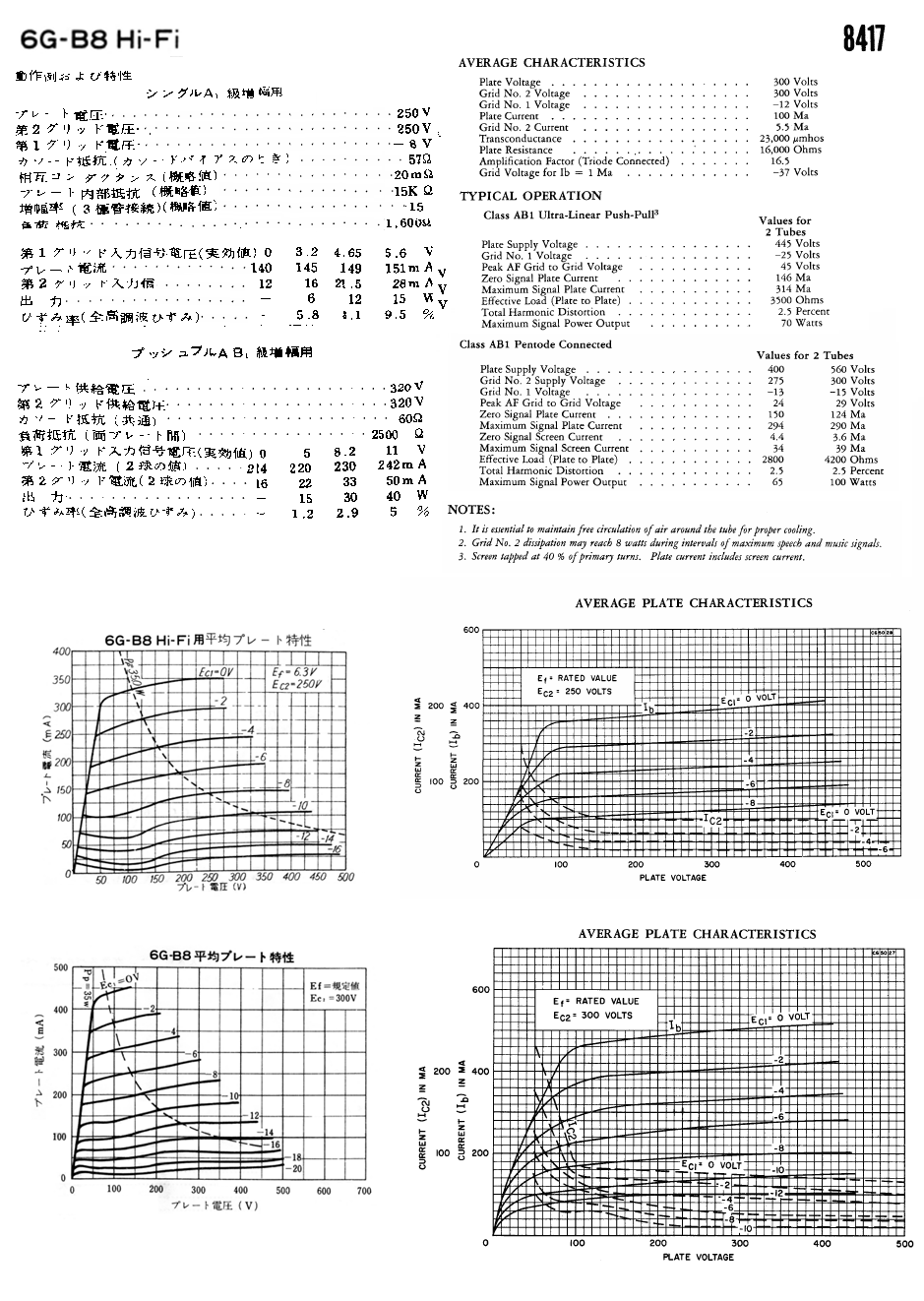

Classe 4 = 6G-B8, 8417.

Os amplificadores de baixa potência também possuem saídas Ultra-lineares, mas não utilizam enrolamentos em terciário, porém estes são substituídos pela realimentação placa grade no estágio de saída em ambos os canais. Para diferenciação de impedância num dos canais, utiliza-se opcionalmente um resistor de 10W /4 Ohms em paralelo aos alto-falantes.

Nota: As duas válvulas de saída no monobloco não necessitam ser absolutamente iguais. A diparidade é aconselhável para maior controle da variação de timbre. Serão, porém necessárias que sejam variações dentro da mesma classe, conforme demonstrado no quadro acima.

xxxxxxxxxxxx

Os transformadores de saída.

Os amplificadores de baixa potência referentes ao diagrama Audiobellum M

Usarão transformadores de saída comerciais.

Os amplificadores de potência mais alta referentes ao diagrama Audiobellum.

Tem seus projetos desenvolvidos por Sergei Sergeev, a seguir descritos.

Transformador Ferro Silício de grãos orientados

Medidas: 97 x 81mm empilhamento 54 mm derivação a 43% Chapas de 0.16mm

Gap de 0.1mm

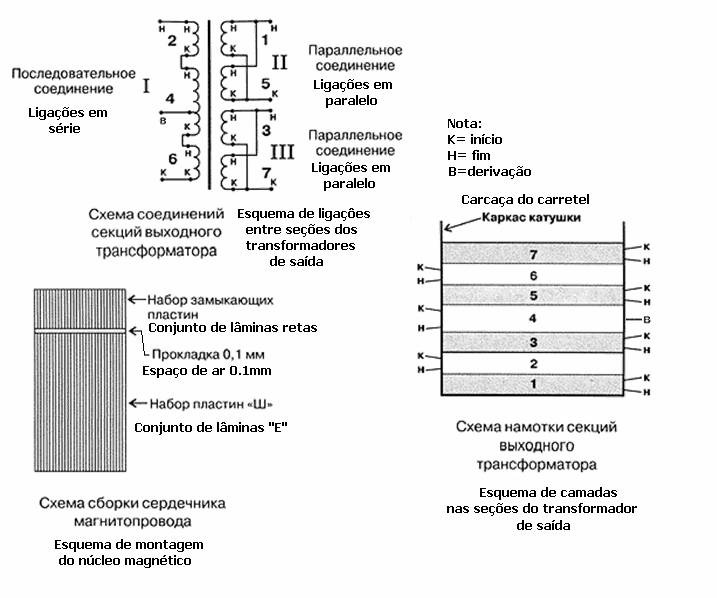

Diagrama do enrolamento para os dois canais:

Para todos os trasformadores:

Enrolamento I: Ligação de Placa, Grade e +B

(H)= Início= Ligação à placa.

(B)= Derivação= Ligação à grade na camada “4”

(K)= Final= Ligação ao +B (fonte)

– camadas “2” “4” e “6”

Enrolamento II: Alto-falante= 5 a 10 Ohms

Manter fase em ambos os canais

– camadas “1” e “5”

Enrolamento III: Catodo (Realimentacao Infinita)

(H)= Inicio= Lado do catodo

(K)= Final= lado terra.

– camadas “3” e “7”

xxxxxxxxxxxx

Unidades de potência mais alta T1a e T1b

Medidas: 97 x 81mm empilhamento 54 mm

Transformador de 3000 Ohms

Primário: Enrolamento I

Ri= 650 Ohms Relação : 18.92:1 (8 Ohms)

1760 espiras total derivação na 1000ª espira a partir do inicio.

Camada 2 – 440 espiras

Camada 4 – 880 espiras –deivação na 560ª espira.

Camada 6 – 440 espiras

Fio 0.41 mm ou #26

Secundário: Enrolamento II

93 espiras em cada camada.

Camada 1 e Camada 5 ligadas em paralelo como no diagrama acima

Fio 0.51 mm ou #24

Realimentação de catodo: Enrolamento III

100 espiras em cada camada.

Camada 3 e Camada 7 ligadas em paralelo como no diagrama acima

Fio 0.32 mm ou #28

Eficiência: 95.6%

Transformador de 2100 Ohms

Primário: Enrolamento I

Ri= 590 Ohms Relação: 17.20:1 (8 Ohms)

1600 espiras total derivação na 912ª espira a partir do inicio.

Camada 2 – 400 espiras

Camada 4 – 800 espiras –deivação na 512ª espira.

Camada 6 – 400 espiras

Fio 0.41 mm ou #26

Secundário: Enrolamento II

93 espiras em cada camada.

Camada 1 e Camada 5 ligadas em paralelo como no diagrama acima

Fio 0.51 mm ou #24

Realimentação de catodo: Enrolamento III

100 espiras em cada camada.

Camada 3 e Camada 7 ligadas em paralelo como no diagrama acima

Fio 0.32 mm ou #28

Eficiência: 97.2%

Unidades de baixa potência T1a e T1b

Duas unidades de Transformadores preferenciais.

THF15-SE (2500 Ohms)

Lynx Áudio http://www.audiolink.com.br/

xxxxxxxxxxxx

Os transformadores de fonte e choques.

Os amplificadores de baixa potência bem como os de potência mais alta têm em comum transformadores idênticos para a alimentação de filamentos e +B referente aos impulsores.

Estes transformadores tem primário=rede local, secundários: 6.3 V 5A e 240V 80ma.

Perfazendo 50VA de potência.

Os amplificadores de baixa potência diferem dos amplificadores de potência mais alta apenas na alimentação da alta tensão que nos de baixa potência é de 300V de 100mA enquanto os de potência mais alta possuirão transformadores de dupla voltagem 450/350V de 180mA.

Vamos nos primeiros utilizar outro transformador de 50VA e nos demais 100VA para folga de energia.

Nestas condições a ferragem para 50VA terá as dimensões : 84x70mm e empilhamento de 40mm

E o de 100VA as dimensões: 97x81mm com empilhamento de 55mm.

Transformador de 50W

84x70mm e empilhamento de 40mm

Primário:

Rede local 127V: 470 espiras fio #26 ou 0.40mm 220V: 815 espiras fio #29 ou 0.32mm

Secundários:

240V= 889 espiras fio #33 ou 0.18mm

6.3V= 23 espiras com derivação central fio #15 ou 1.45mm

Transformador de 100W

97x81mm com empilhamento de 55mm

Primário:

Rede local 127V: 334 espiras fio #23 ou 0.57mm 220V: 578 espiras fio #26 ou 0.40mm

Secundário:

0-350-450V 1182 (450V) espiras fio # 31 ou 0.23mm derivação na 920ª espira (350V)

Choques CH1 e CH2

Duas unidades: C3H100 Lynx Audio. Em todas as variantes.

xxxxxxxxxxxx

Comentário sobre o funcionamento

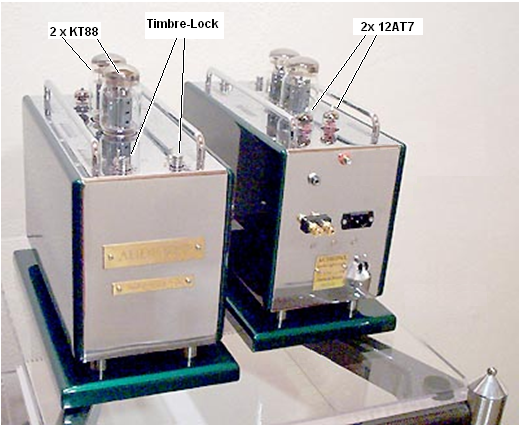

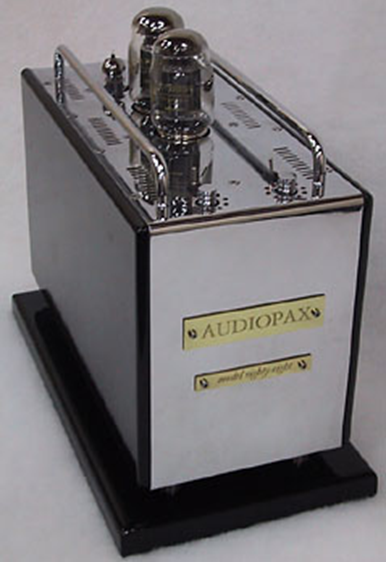

O monobloco 88 é realmente algo de impressionante, mais precisamente surpreendente com uma intrigante pergunta Chegamos à perfeição? Conforme já fiz conhecer aos meus leitores, la pelos idos de 1962 a ECL86 me impressionou sériamente num conjuntinho da Telefunken; esei que também impressionou muita gente, por isto que vários experimentadores andaram usando-a em suas montagens. Nos antecedentes do Audiopax estou citando um boletim da Valvo com ECL86 e realimentação via catodo (sistema QUAD) e logo em seguida uma adaptação de Peter Wendt onde ele usa um saída Ultra linear, propõe uma saída em triodo mediante uma chave de comutação e insere uma realimentação negativa placa-placa com um resistor de 4M7 que simula a realimentação de catodo. Neste circuito ele propõe a regulação do catodo do estágio de saída através de um LM317 ou LT 1084 CT. Para compreendermos o circuito Audiopax teremos que esclarecer certos pontos chaves no circuito. Em primeiro lugar verificamos o impulsor V1 composto de dois triodos em SRPP. O ganho deste estágio depende menos do mu da válvula do que de sua transcondutância. Por isto sugerimos novas válvulas tais como as ECC99 e 6N30Pi. A primeira casa bem com os amplificadores de baixa potência enquanto a 6N30Pi confere excelente sinal para os amplificadores de potência mais alta . O seu diagrama de ligação e a sua fonte de alimentação é única para todas as variantes de circuito.

A etapa de saída é única uma vez que usa a ligação super-ultra-linear ,placa grade e catodo na saída. A grande inovação vem a ser a aplicação do integrado LM317 que é um simples regulador de tensão muito inteligentemente aplicado.

Para simplificação de nossa descrição diria que na configuração proposta o LM317 posui três terminais. Respectivamente a de VI= (V input)=Entrada; VO = (V output)=Saída; Vadj= (V adjust)=Ajuste.

No diagrama estão caracterizados respectivamente como I, O, A.

Logo a seguir explicaremos o funcionamneto do mesmo em nosso circuito.

xxxxxxxxxxxx

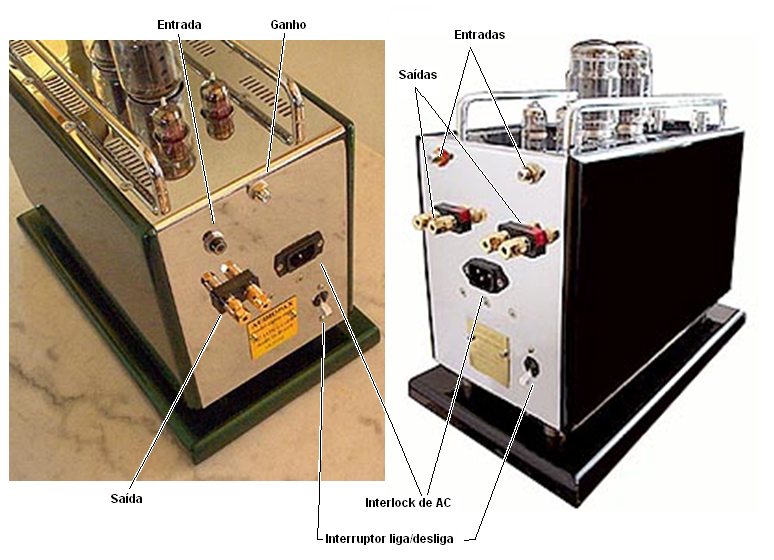

Saídas

As saídas como as entradas poderão ser selecionadas pelas chaves H-H S1 e S3 nos diagramas dos amplificadores.

Ao usar a unidade como estéreo deixaremos as chaves abertas e o sinal entrará em input1 e input2 os falantes serão ligados em 1e2, e em 3e4. Ao usarmos o monobloco como unidade mono curto-circuitaremos S1 e S3 lifando a entrada em qualquer dos input e os falantes em 1 e 4. Os terminais 2 e3 ficarão sem ligação.

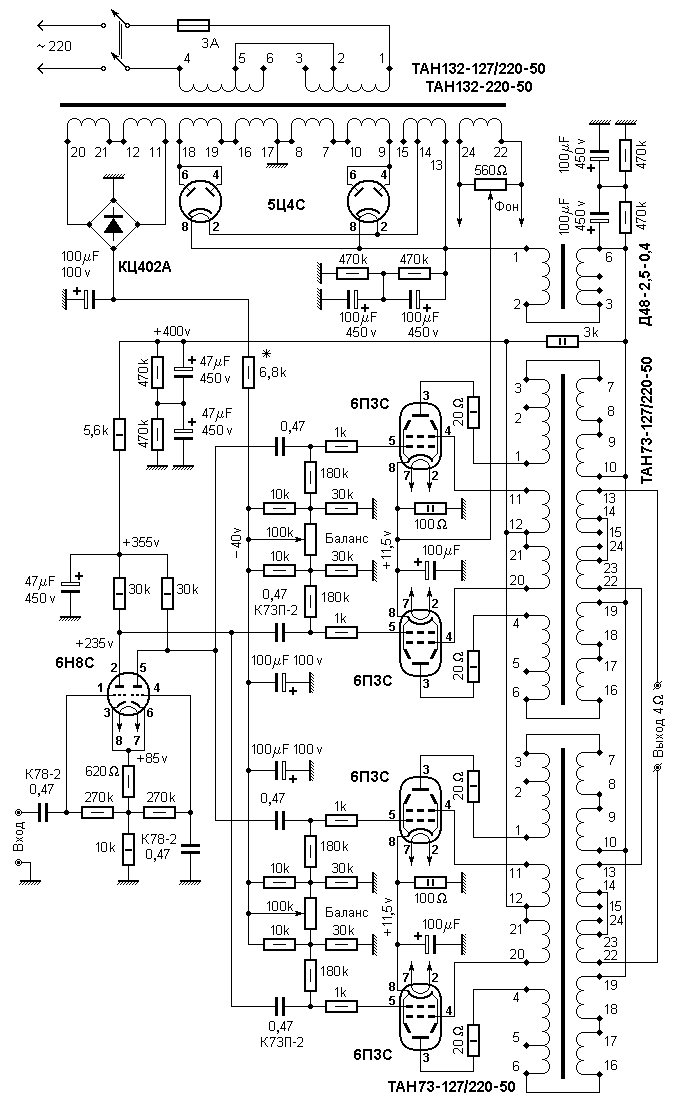

Apesar de não ser muito comum a uso de transformadores em série na saída, colocamos aqui um circuito monofônico qe utiliza dois transformadores de saída em série, com dois pares de válvulas em push-pull.

“Двойной, двухтактный ультралинейный” Журнал "Радио" № 5 за 2005 г.

“Push-Pull gêmeo Ultralinear” Revista “Radio” nº5 2005.

Os transformadores de saída dos amplificadores de potência mais alta possuem o enrolamento especial de realimentação por catodo da válvula de saída. O transformador básico foi calculado para 3.0Kohm de impedância no primário e 6.5dB de realimentação no enrolamento terciário. Esta configuração promete a melhor linearidade na resposta de freqüências possível. A não inclusão do secundário (que opera os alto-falantes) no circuito de realimentação, proteje o ramal de realimentação da EMF (força eletromotriz) desenvolvida pelo movimento da(s) bobina(s) do(s) alto-falante(s), bem como o desvio de fase no sinal causado por este mesmo movimento, ou ainda pela energia acumulada nos divisores de freqüência. Esta técnica já utilizada nos QUAD e Mc Intosh permite reduzir a THD (distorção harmônica total) a um décimo de seu valor quando não utilizada. Este processo chamado de Super triodo, Super-ultra linear ou Simulador de triodo oferece uma distorção de menos que 0.2% a 1 watt RMS contra 1~2% de THD em SE convencionais de 300B no mesmo nível de potência. Uma outra vantagem decorrente do sistema é o fato dos enrolamentos secundários não precisarem ser aterrados o que não apenas evita o efeito da conexão terra como também amplia as posssibilidades de flexibilização das conexões. Vide http://www.novacon.com.br/audioquadsur1.htm e http://www.novacon.com.br/audioquadsur2.htm

xxxxxxxxxxxx

O “TIMBRE SCALER”

O “timbre Scaler” é uma reedição do “Timbre lock”, pois o nome é registrado comercialmente, o circuito não é nem pode ser uma vez que o mesmo é de divulgação pública por parte do fabricante dos integrados.

Propusemos aqui duas variantes uma mais próxima do Audiopax e outra bem mais simples a patir de um simples potenciômetro, identificados no painel “Timbre Scaler” logo após as duas versões dos amplificadores Audiobellum. Colocamos abaixo um simples diagrama para que V. compreenda o sistema de operação do principal agente que é o CI LM317.

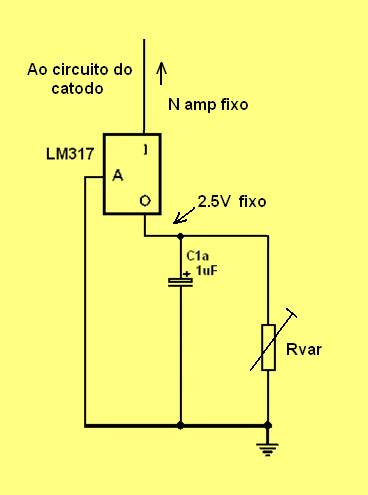

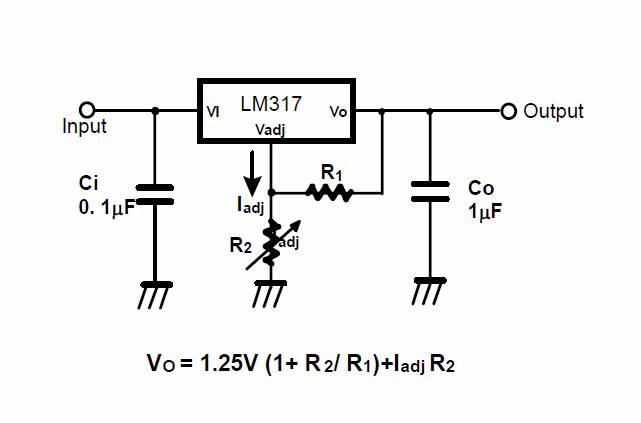

Detalhes internos do circuito poderão ser vistos no folheto ilustrativo das características do LM317. Optamos pelo circuito básico cujo diagrama de ligação é logo visto acima. Quando em perfeito funcionamento, com o terminal “A” de ajuste aterrado, o que nos dará uma tensão fixa de 2.5Volts entre o terminal “O” e o Terra, independentemente da posição do potenciômetro Rvar, que apenas não poderá entrar em curto, pois danificará o integrado. A corrente no ramal será também sempre constante e dependerá do valor escolhido para Rvar.

A corrente sempre constante de valor “N” que flui no ramal “O-Terra” será a mesma que fluirá no ramal “Catodo-I” na válvula de saída. Ao haver variação de resistência interna da válvula em função do sinal aplicado, a potencial entre “I-Terra” estará sempre variando mais que o normal, (se houvesse apenas um resistor de polarização) para que a corrente no ramal “Catodo-I” seja sempre constante e conseqüentemente também internamente à válvula.

Esste procedimento evitará que a válvula de saída se sature por sinal positivo em grade, e ao funcionar, dará realce aos sinais débeis fazendo-os tornarem-se inteligíveis e atenuará todos os sinais fortes. Este comportamento age como um expansor compressor aumentando o som nas passagens suaves e suavíssimas demonstrando a “coloração” e o “matiz” do som nas passagens débeis e comprimindo o sinal nas passagens fortes que já são bem claras. Esta propriedade ajuda a percepção da música descansando o ouvinte habituado a se esforçar para ouvir detalhes e tornando mais agradável a audição.

No “TIMBRE SCALER” real, Rvar é substituído por S1 ou R3a. S1 e R3a regulam a corrente quiescente da válvula de saída e uma vez colocado em uma determinada posição estabilizará a corrente de catodo num detreminado valor constante, um para cada posição, agindo de forma a aumentar e diminuir sua resistência de catodo para que a válvula de saída tenha sempre corrente constante com qualquer que seja o sinal de entrada evitando, portanto não só a sua saturação, com explicamos anteriormente, mas também diminuindo a resistência interna da válvula quando operando com o enrolamento de catodo. Este procedimento diminui drasticamente a resistência interna do pentodo chegando mesmo a torná-la menor que um triodo de construção similar, o que contribui para a forte redução da distorção de harmônicos.

O LM 3915 é um integrado destinado a ser um Vuímetro (medidor de intensidade ou tensão) a LEDs bem convencional e no caso serve para indicar visualmente a polarização do catodo da válvula de saida.

Calibração do LM3915:

Liga-se o aparelho e espera-se 15 minutos para a estabilização térmica do mesmo, deixando o seletor S2 do diagrama “TIMBRE SCALER” na 6ª posição. Si e S2 de “Audiobellum” respectivamente em curto input1 e input2 e em curto input1/input2/terra. Após decorrido este tempo ajusta-se o potenciômetro R13 para que acenda o 6º LED. Abre-se o curto em S2 de “Audiobellum” S1 e S3 de de “Audiobellum” ficarão na posição escolhida se quisermos estéreo ou mono para cada monobloco. Está calibrado o sistema.

Ao entrar em funcionamento as luzes estarão mudando de posição. Isto indica o ajuste de polarização do catodo para a manutenção da corrente de catodo.

A segunda versão do “TIMBRE SCALER” utiliza o mesmo integrado LM317, mas prescinde da chave S2 que em seu lugar utiliza um simples potenciômetro R3a e a indicação é realizada pelo simples posicionamenento da seta do botão de comando. O LM3915 também não é usado, e consequentemente as duas fontes + e ++ para sua operação. S1a adequa este circuito aos dois diagramas Audiobellum e Audiobellum M.

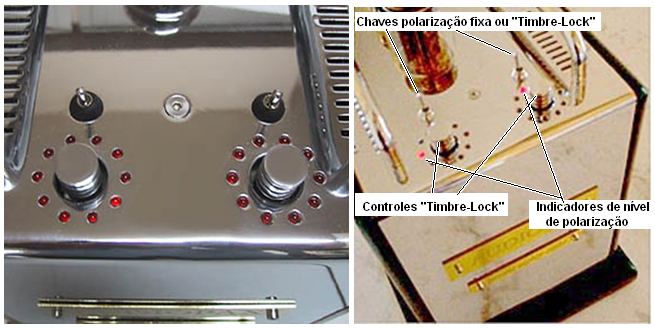

Nosso “TIMBRE SCALER” é mais flexível que o “Timbre-Lock” Uma vez que sendo de montagem doméstica, o operador pode escolher duas válvulas de saída diferenciadas, escolher duas escalas de polarização também diferenciadas, combinadas com volumes diferenciados. E o mesmo monobloco poderá ser usado em mono ou estéreo pela simples seleção das posições das chaves HH.

xxxxxxxxxxxx

Os integrados

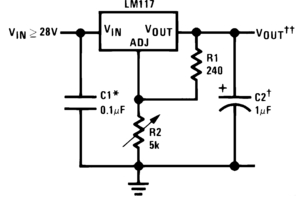

LM317

http://www.datasheetcatalog.org/datasheet/nationalsemiconductor/DS009063.PDF

Um pequeno resumo das propriedades físicas e formas de ligação que visam auxiliar o montador doméstico são aqui apresentadas.

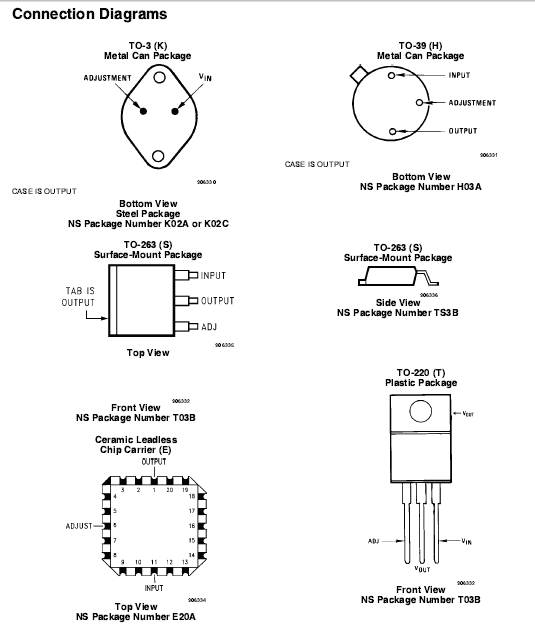

Diagrama de ligaçoes

Tipo mais comum

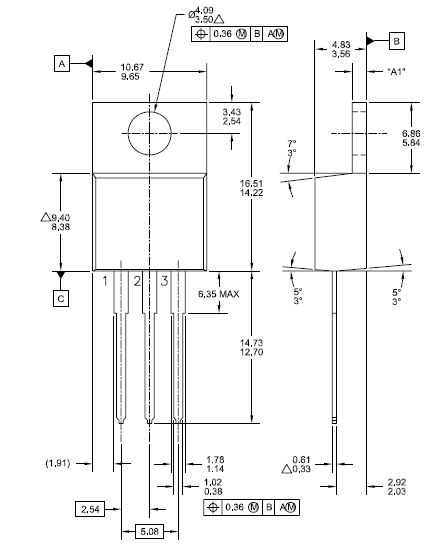

Variações de encapsulamento

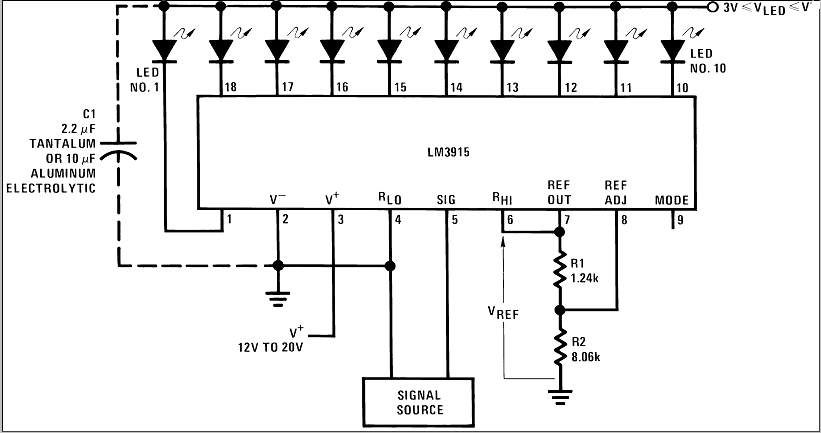

LM3915

http://www.national.com/ds/LM/LM3915.pdf

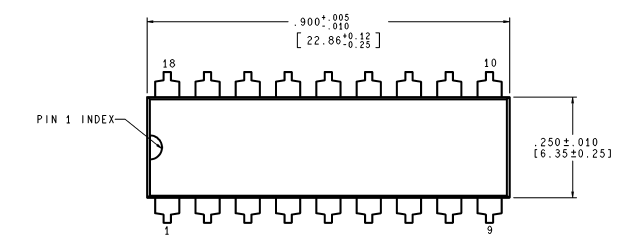

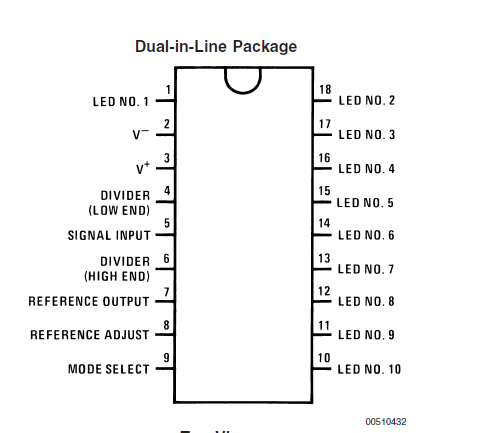

Novamente apresntamos as propriedades físicas e formas de ligação que visam auxiliar o montador doméstico.

As duas fontes de alimentação apresentadas no “TIMBRE SCALER” visam a alimentação dos LEDs e a do circuito própriamente dito. + ser´o terminal dos LEDs e ++ o do CI. Veja diagrama “TIMBRE SCALER”.
