Doppel Dynamisch Anexo A
Abaixo, transcrevemos toda a série de gráficos obtidos da válvula 6L6. Estes valores foram realizados e divulgados em 1936 pela Ken-Rad que era uma divisão comercial da GE. Nossa intenção é colocá-lo a par dos meandros do funcionamento da válvula de saída, para que V. tenha uma boa teoria da expectativa dos resultados ao empregá-la. A GE americana lançou neste mesmo ano a 6L6 que foi o primeiro tetrodo de feixe dirigido. Logo em seguida a GE Inglesa (GEC) iniciou a produção de uma versão mais reforçada com maior capacidade de tensão e corrente de placa, a conhecida KT66. O projeto pode ser considerado perfeito, pois o mesmo produto está em produção há apenas mais de 70 anos. Estes dados piloto são extensíveis a todos ao tetrodos de feixe dirigido e pentodos de saída que usem a mesma configuração topológica no circuito.

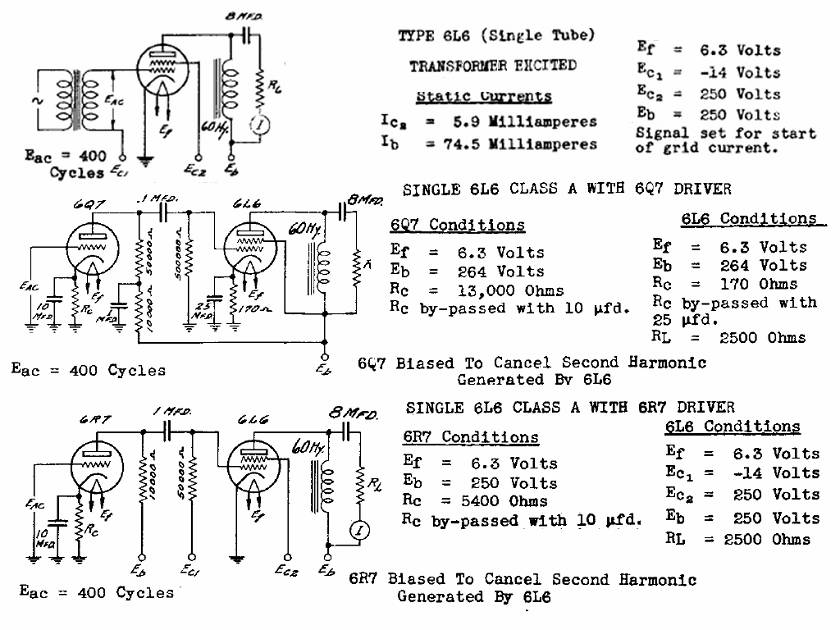

DIAGRAMAS TÍPICOS PARA MONTAGEM “SE”

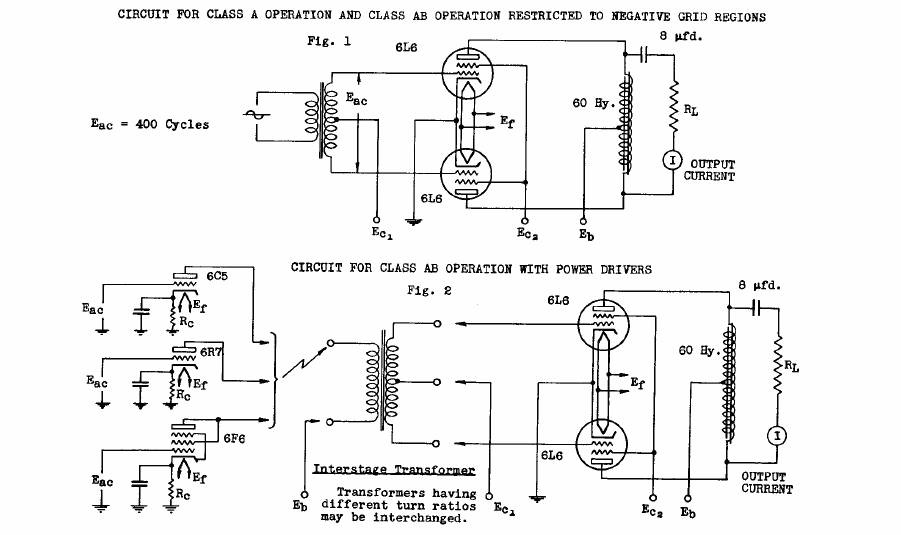

DIAGRAMAS TÍPICOS PARA MONTAGEM “PP”

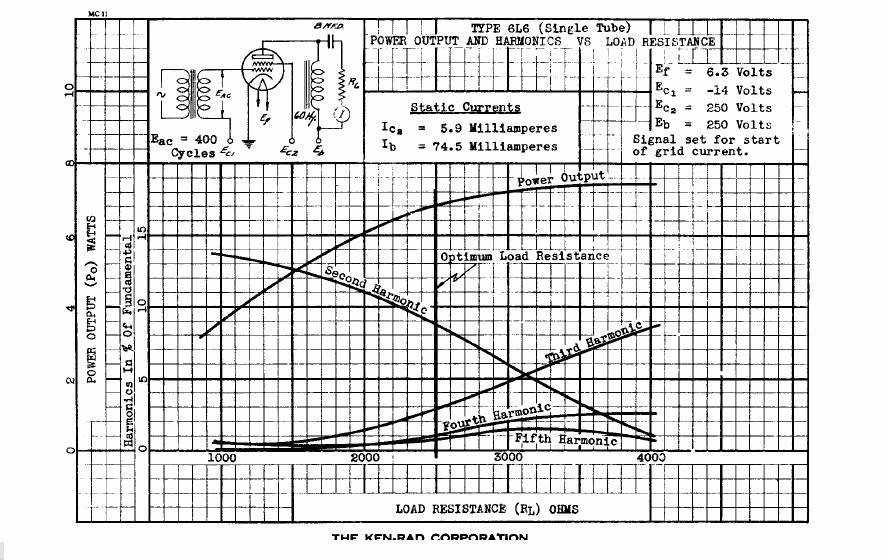

POTÊNCIA DE SAÍDA E HARMÔNICOS VS RESISTÊNCIA DE CARGA.
Classe A excitação por gerador de baixa impedância.

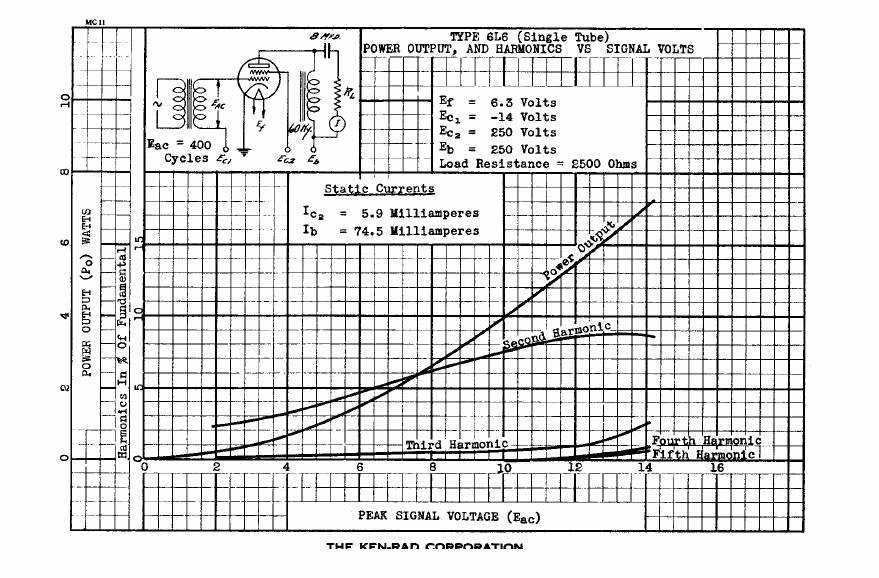

POTÊNCIA DE SAÍDA E HARMÔNICOS VS SINAL.
Classe A excitação por gerador de baixa impedância.

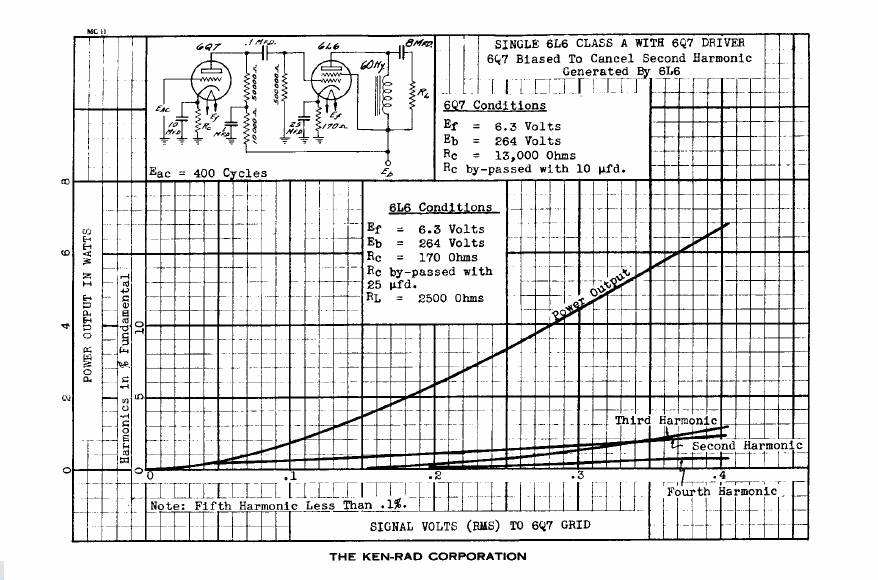

MONTAGEM SE IMPULSORA 6Q7
Classe A excitação por válvula de alto poder de amplificação.

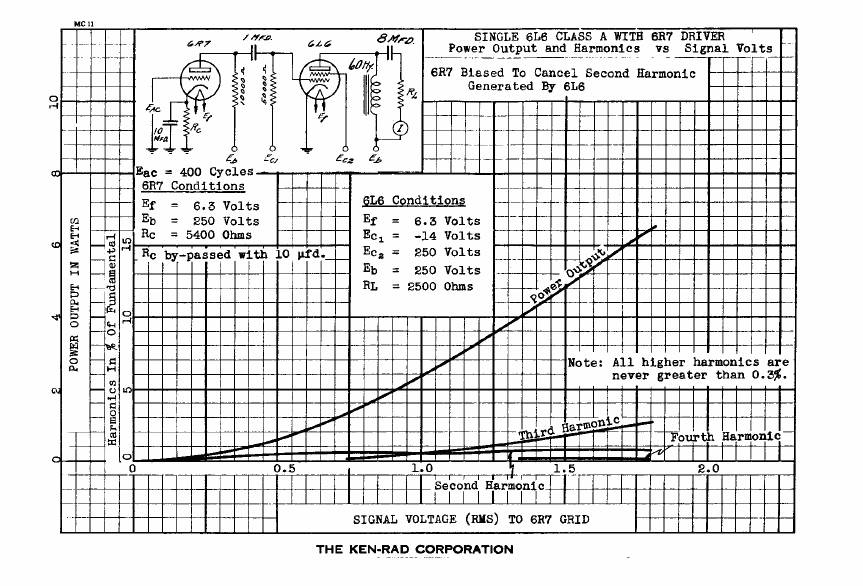

MONTAGEM SE IMPULSORA 6R7
Classe A excitação por válvula de médio poder de amplificação.

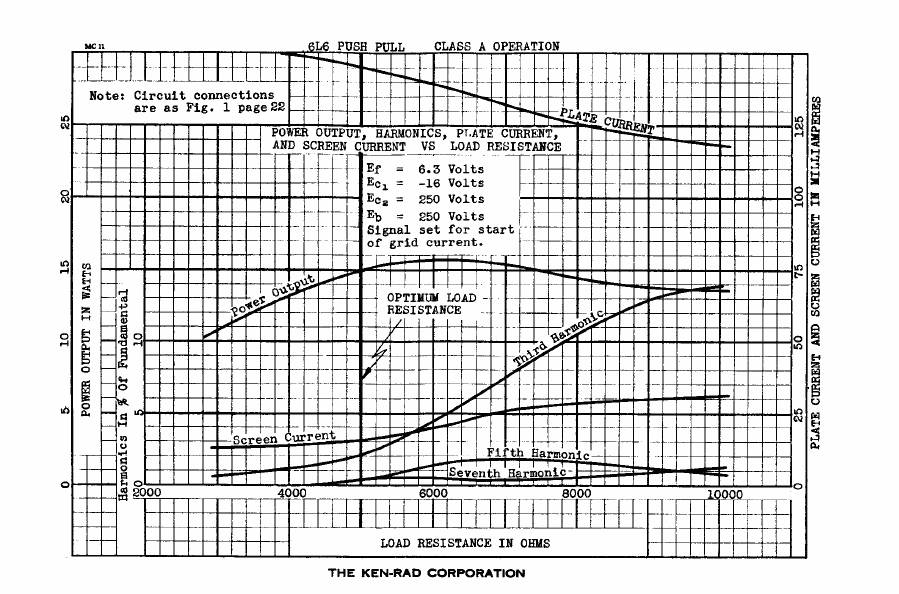

MONTAGEM PP CLASSE A POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS RESISTÊNCIA DE CARGA
Classe A em Push Pull.
Conclusões sobre o Segundo Harmônico e os harmônicos pares; sobre o Terceiro Harmônico e os harmônicos impares.
Os harmônicos de ordem mais alta não são tão influentes na formação do sinal de saída.
Um ouvido bom pode distinguir até o 5º Harmônico. Se bem treinado, até o 7º.
Os harmônicos mais influentes são o 2° e o 3º.
Nas montagens SE;
1) A montagem a transformador produz 2ºs harmônicos fortes.
2) Ele será abrandado com o aumento da carga na válvula de saída.
3) Ele será tanto maior quanto maior o sinal de excitação.
4) Nas montagens RC o 2º harmônico poderá ser controlado pela polarização da válvula excitadora.
5) Os triodos de médio e baixo mu produzem menos intensidade de 2ºs harmônicos que os triodos de alto mu.
Nas montagens PP:
1) Não se produzem 2ºs harmônicos quando em classe A.
2) Todavia os 3ºs harmônicos podem ser maiores que os das montagens SE.
3) Os transformadores impulsores abaixadores exibem menores distorções totais, principalmente nos 3°s harmônicos.
4) Válvulas impulsoras de alta corrente de placa tendem a gerar 2ºs harmônicos fortes.

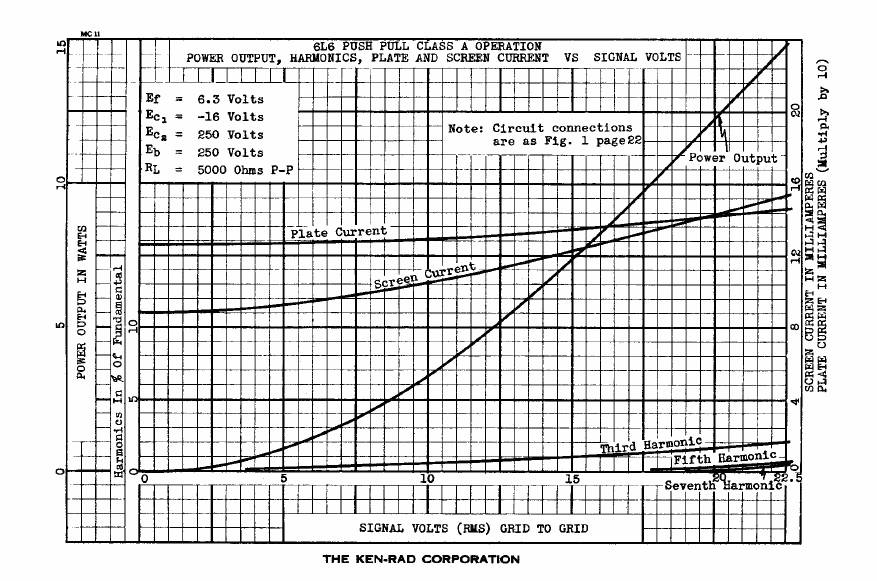

MONTAGEM PP CLASSE A POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS VOLTAGEM DE SINAL.
Classe A em Push Pull.

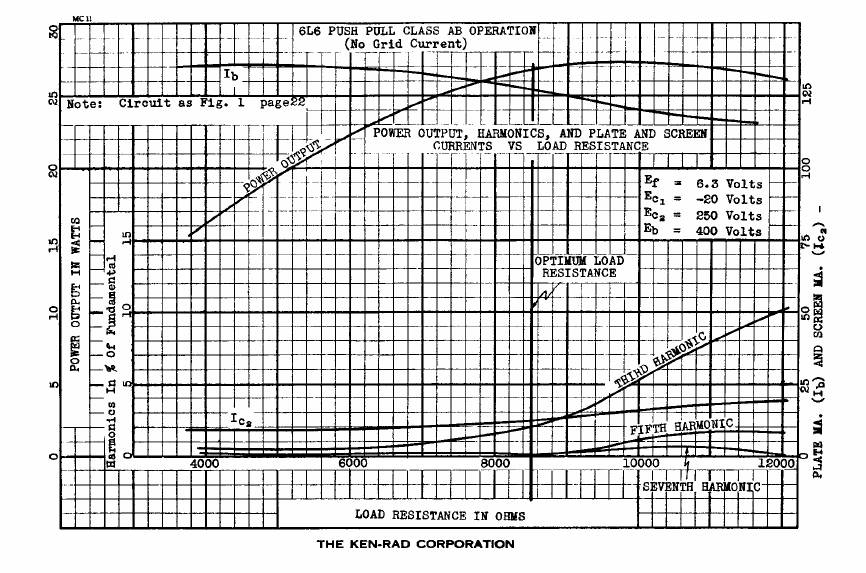

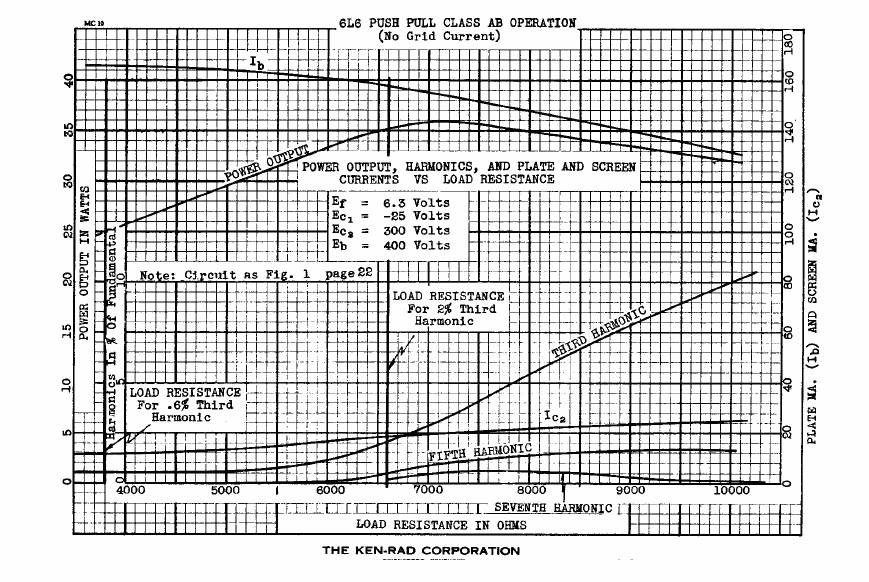

MONTAGEM PP CLASSE AB POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS RESISTÊNCIA DE CARGA
Classe AB em Push Pull.
MONTAGEM PP CLASSE AB POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS RESISTÊNCIA DE CARGA (NOVA EXTENSÃO)
Classe AB em Push Pull.

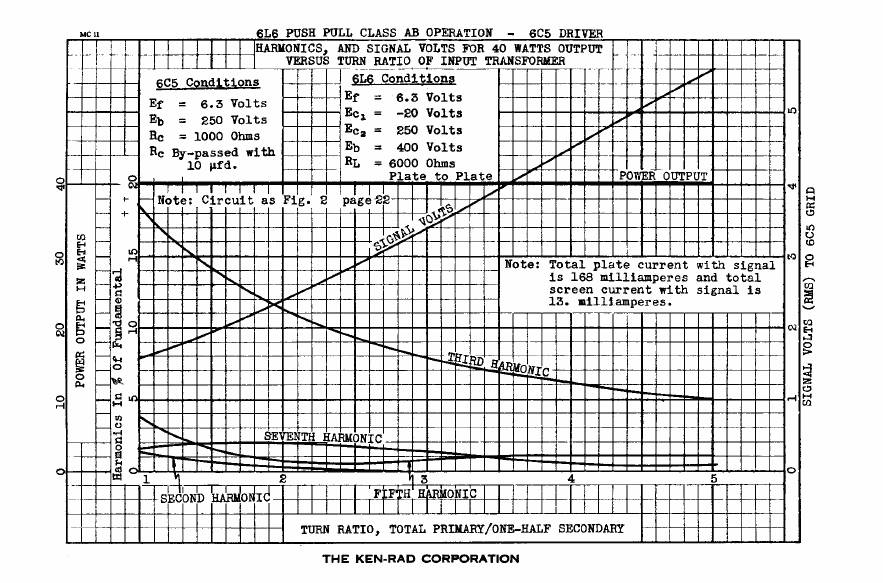

MONTAGEM PP CLASSE AB IMPULSOR 6C5 POTÊNCIA DE SAÍDA FIXADA EM 40W VS RELACAO DE ESPIRAS NO TRANSFORMADOR IMPULSOR
Classe AB em Push Pull.

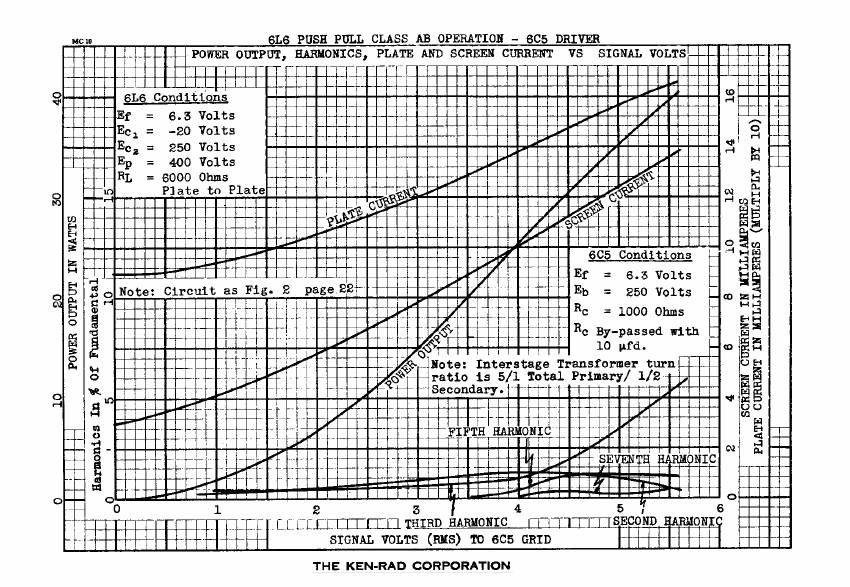

PP CLASSE AB IMPULSOR 6C5 POTÊNCIA DE SAÍDA HARMÔNICOS, CORRENTE DE PLACA E GRADE VS VOLTAGEM DE SINAL.
Classe AB em Push Pull.

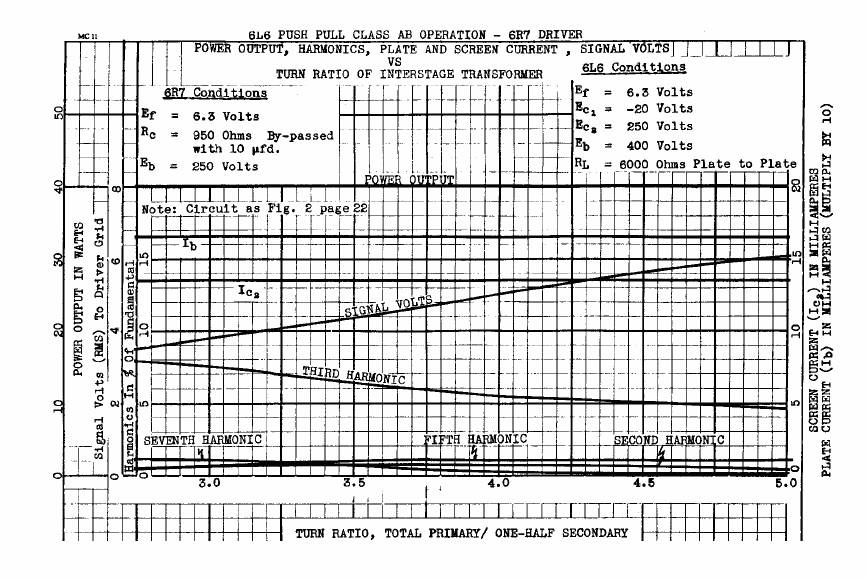

CORRENTE DE PLACA E GRADE PP CLASSE AB IMPULSOR 6R7 POTÊNCIA DE SAÍDA HARMÔNICOS,, VOLTAGEM DE SINAL VS RELAÇÃO DE ESPIRAS NO TRANSFORMADOR IMPULSOR.
Classe AB em Push Pull.

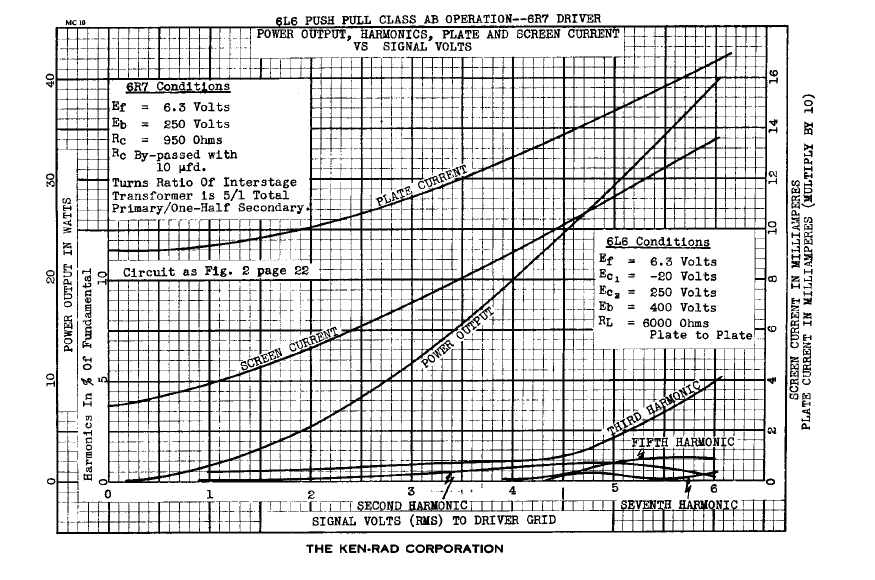

CORRENTE DE PLACA E GRADE PP CLASSE AB IMPULSOR 6R7 POTÊNCIA DE SAÍDA HARMÔNICOS, CORRENTE DE PLACA E GRADE VS VOLTAGEM DE SINAL.
Classe AB em Push Pull.
MONTAGEM PP CLASSE AB IMPULSOR 6F6 EM LIGAÇÃO TRIODO, POTÊNCIA DE SAÍDA VS RELAÇÃO DE ESPIRAS NO TRANSFORMADOR IMPULSOR
Classe AB em Push Pull.

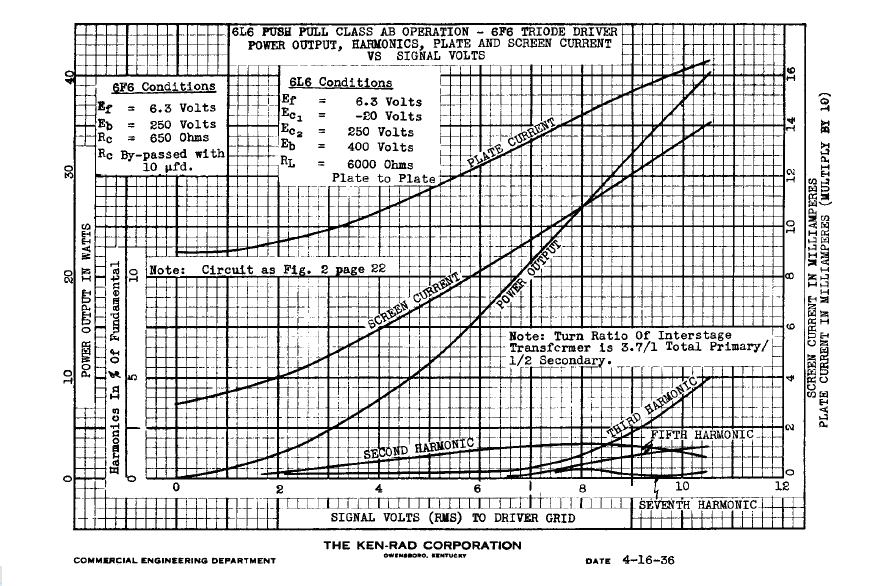

MONTAGEM PP CLASSE AB IMPULSOR 6F6 EM LIGAÇÃO TRIODO, POTÊNCIA DE SAÍDA VS VOLTAGEM DE SINAL.
Classe AB em Push Pull.

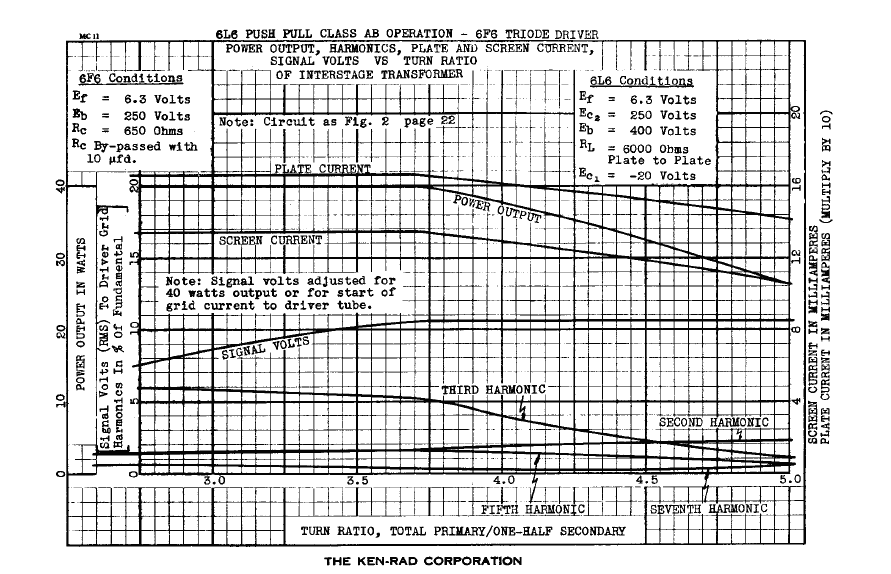

MONTAGEM EM PP CLASSE AB IMPULSOR 6F6 EM LIGAÇÃO TRIODO, POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTES DE PLACA E GRADE VS RELAÇÃO DE ESPIRAS NO TRANSFORMADOR IMPULSOR.
Classe AB em Push Pull.

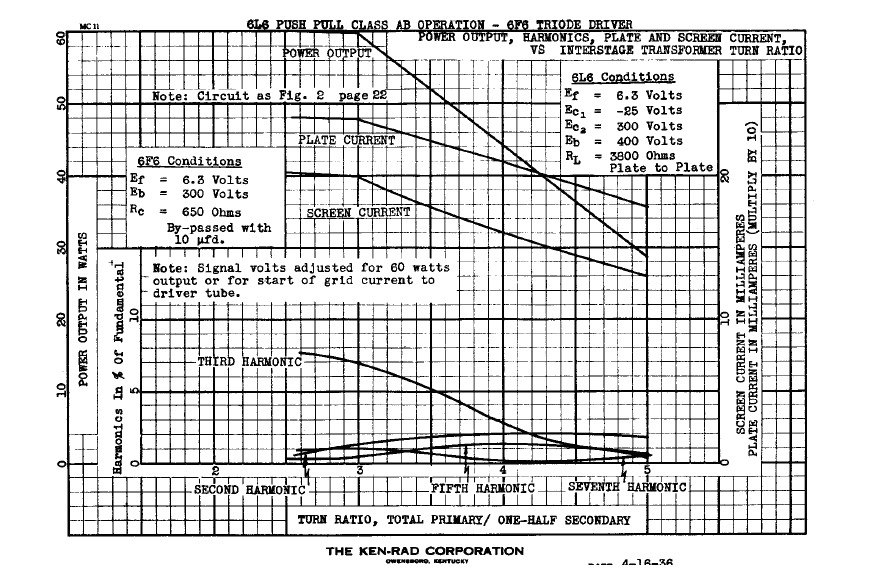

MONTAGEM EM CLASSE AB IMPULSOR 6F6 EM LIGAÇÃO TRIODO POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS RELAÇÃO DE ESPIRAS NO TRANSFORMADOR IMPULSOR.
Classe AB em Push Pull.

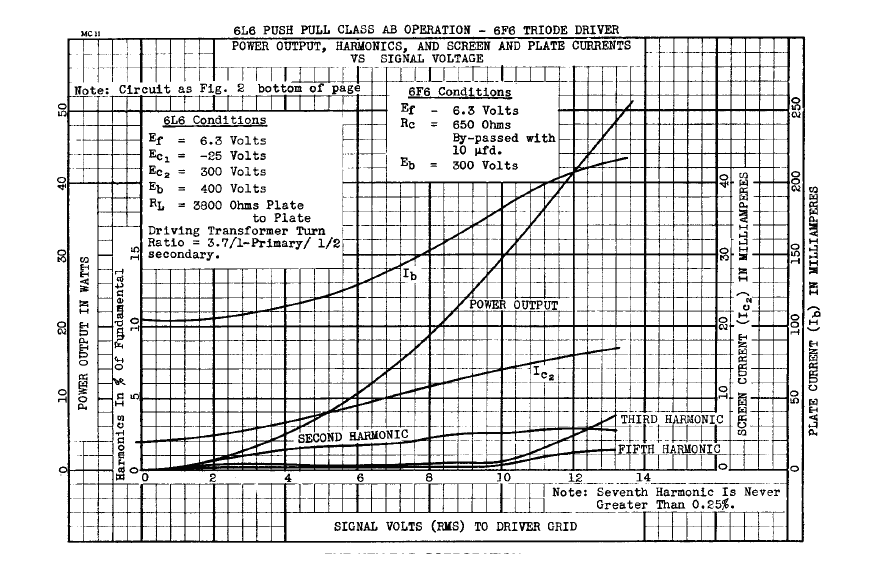

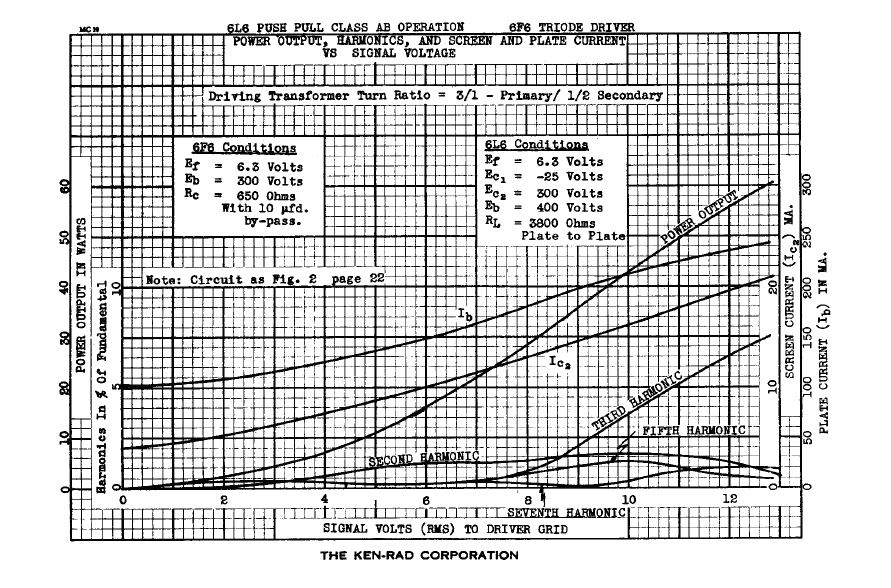

MONTAGEM EM CLASSE AB IMPULSOR 6F6 EM LIGAÇÃO TRIODO POTÊNCIA DE SAÍDA, HARMÔNICOS, CORRENTE DE PLACA E GRADE VS VOLTAGEM DE SINAL.
Classe AB em Push Pull.
