Outros circuitos Dynatron
SÉRIE 2b

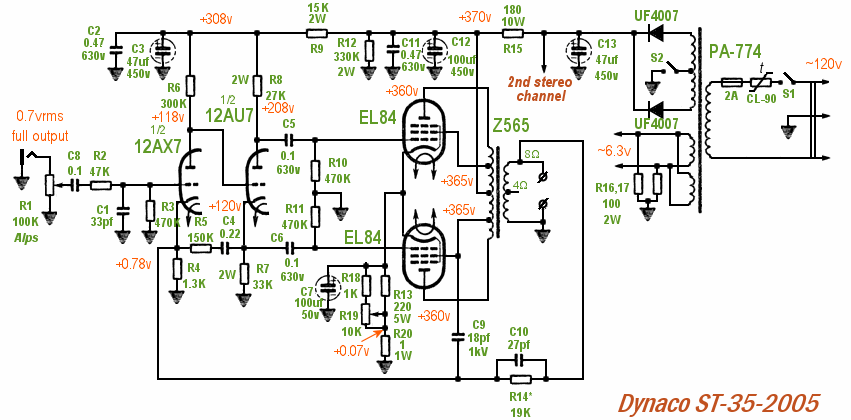

Proposta variante russa para ambas versões de 35W. Sem uso das difíceis 7247 ou das 7199.
Aproposta exige lay-out diferenciado
http://tubesound-ru.livejournal.com/105378.html
http://dynacotubeaudio.forumotion.com/t401-the-little-known-dynaco-pas-3-series-ii-photo
PAS-2 e PAS-3 >
quatro válvulas 12AX7
PAS-3 Series II > seis válvulas 12AX7
PAS-4 > duas 12AX7 (seção fono) e
quatro 6DJ8 (6922) (ECC88) (seção linha)
Norman L. Koren

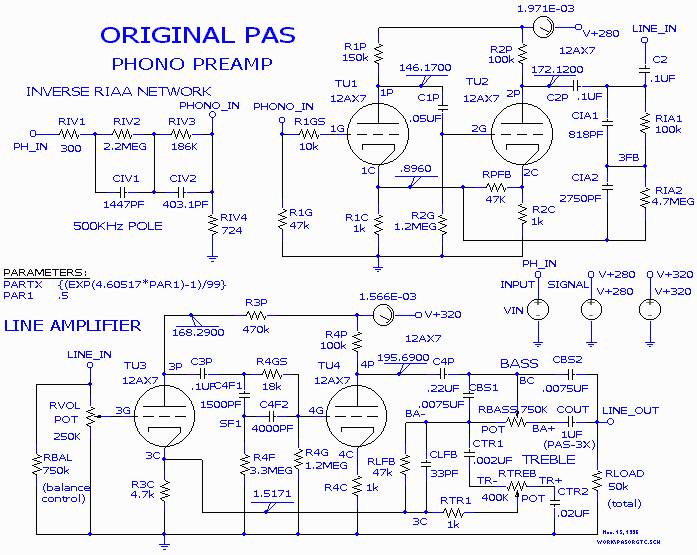

PAS 3 primeira série -4 válvulas retificação por 12X4
Circuitos idênticos utilizados no PAS 2 e no PAS 3X.
http://www.normankoren.com/Audio/Spice_preamp.html

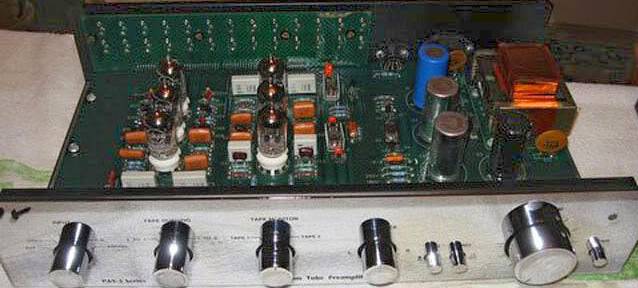

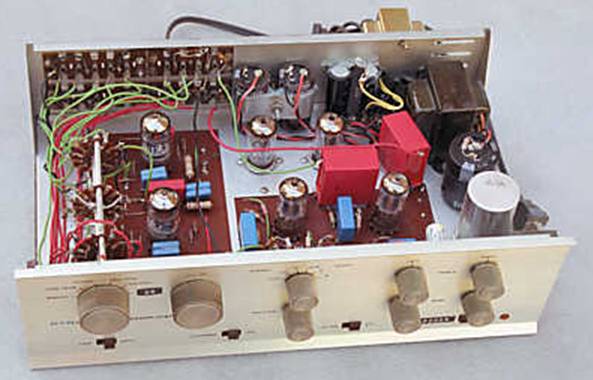

PAS 3 improved -idêntica aparência externa -6 válvulas retificação em estado sólido.
Adapta no chassis anterior o circuito do Series II
http://www.normankoren.com/Audio/Spice_preamp_2.html

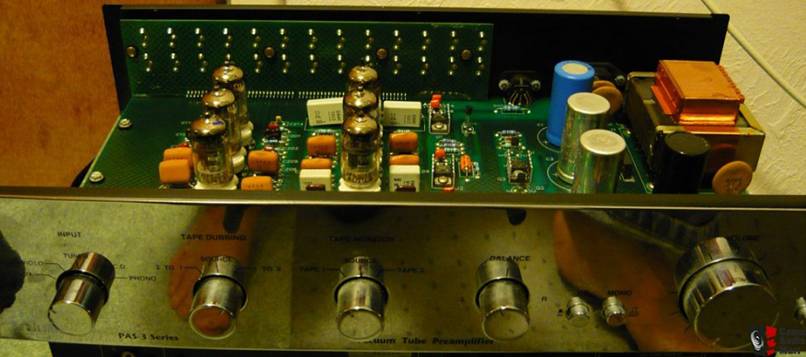

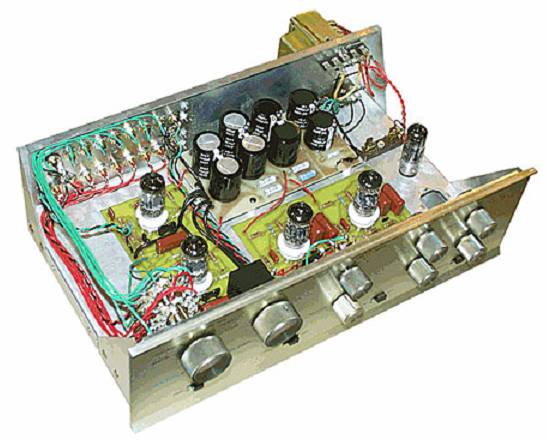

PAS-3 Series II
Mesmo gabinete para PAS 3 series II e PAS 4. Disposição de componentes e circuito diversos.

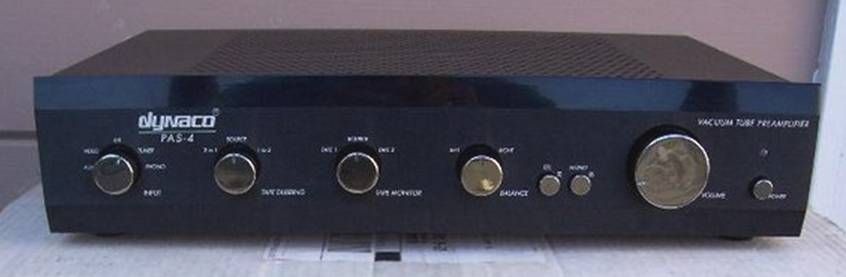

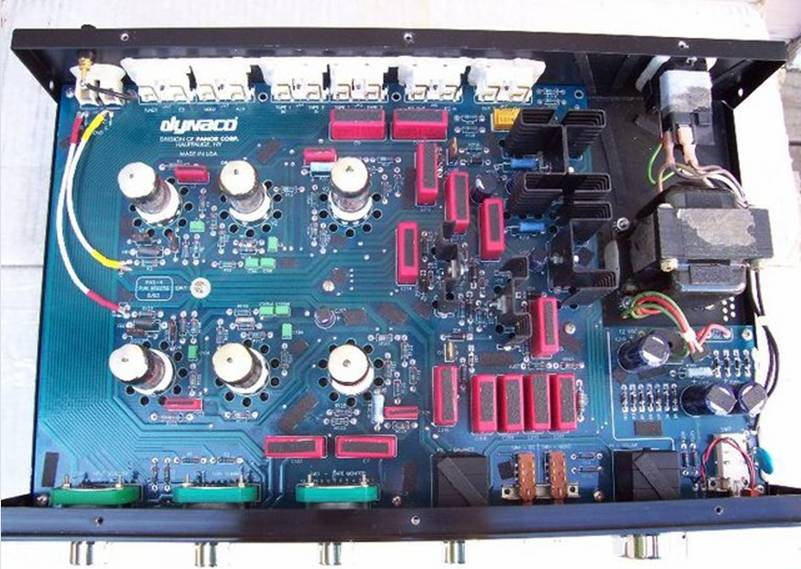

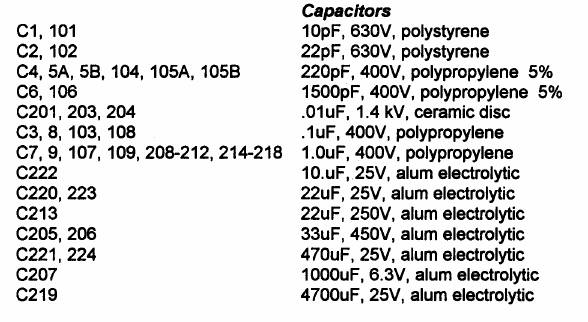

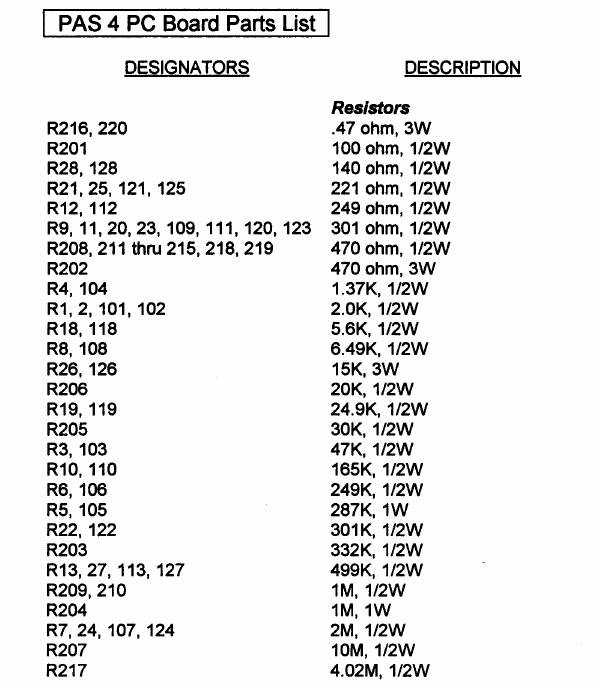

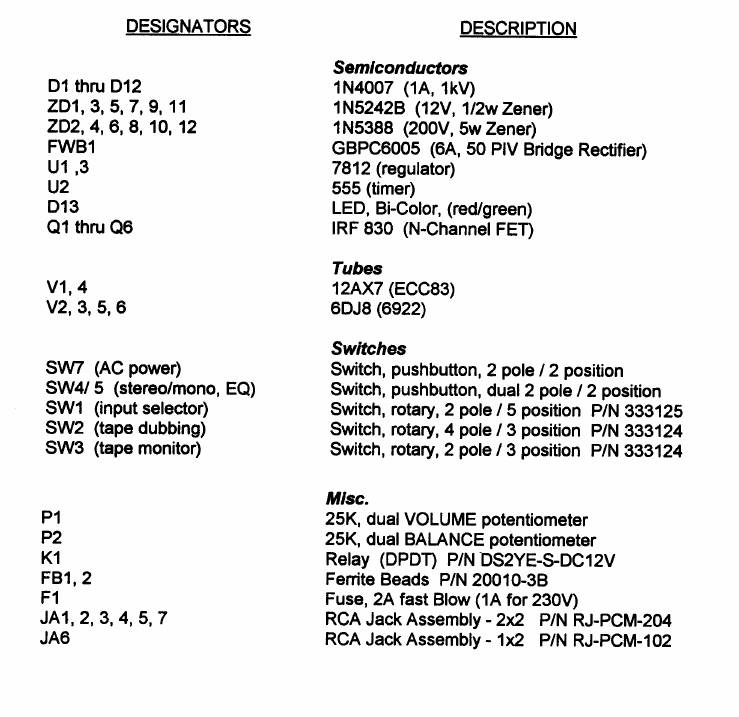

PAS 4
Circuito do PAS 3 Series II Quase clone do Marants 7C
Fonte de alimentação PAS 3 Series II

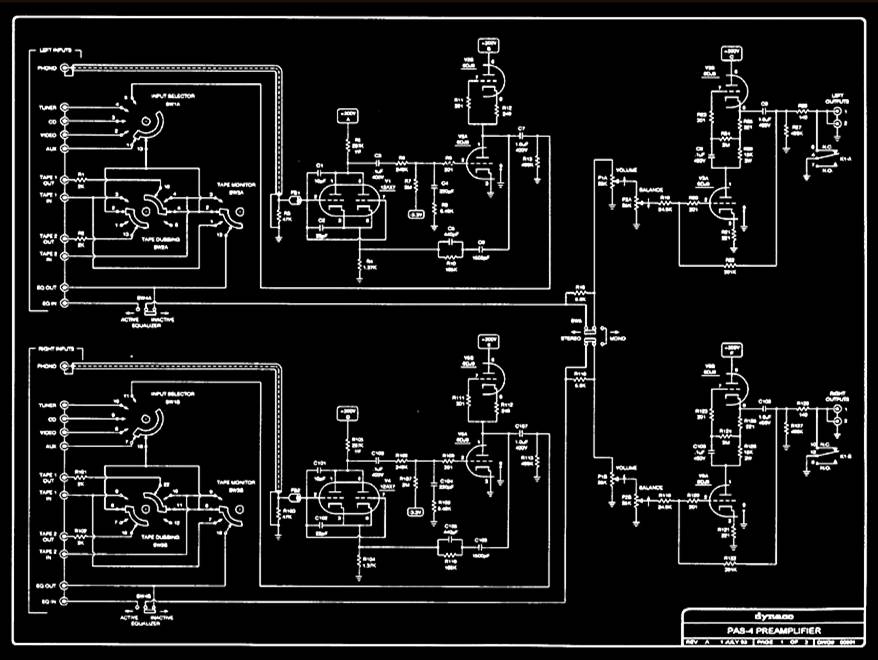

Circuito do PAS 4 > duas válvulas 12AX7 e quatro válvulas 6DJ8 (6922)

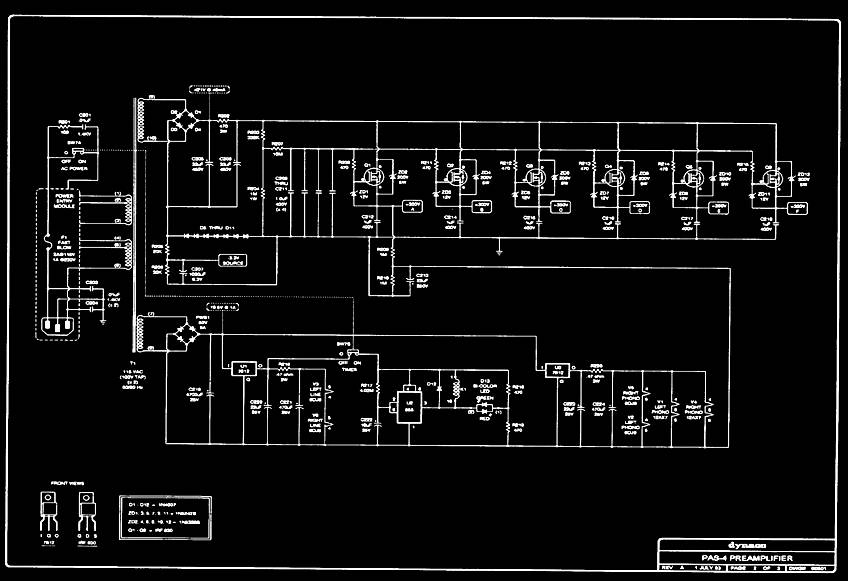

Circuito do PAS 4 fonte de alimentação
xxxxxxxxxxxxxxxxxxxxxxxxxxxx

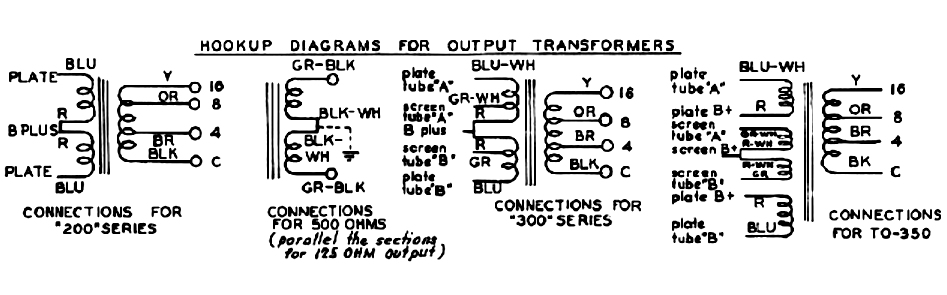

Conexão transformadores Dynaco.

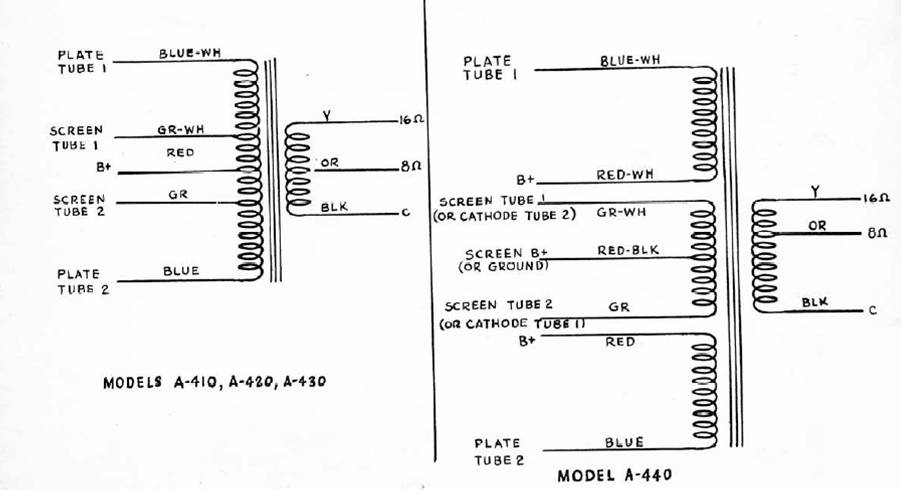

Conexão transformadores Acrosound.
