Seu ST70 Personalizado
Estamos aqui para propor a construção de um sistema doméstico baseado no amplificador ST 70 da Dynaco.
Este sistema junto com seu pré-amplificador PAS 3 anteriormente apresentado, foi um sucesso mundial de vendas. Dos anos 1959 (seu lançamento) até o início dos anos 1970 este equipamento vendeu perto de 300.000 unidades! Indiscutivelmente um sucesso. Tudo se deve à sua simplicidade e alta eficiência conjugado com o baixo custo ao consumidor final. Eram vendidos em kits ou de forma já montada. Ainda hoje existem várias produções independentes desta unidade de potência. O pré amplificador é ainda produzido, apesar dos hábitos terem mudado e muitos outros prés poderem ser usados no conjunto.
O segredo do baixo preço do conjunto é o fato que a Dynaco jamais produziu um só transformador, ou qualquer componente do sistema chassis etc. Eles detinham o projeto e a tecnologia, encomendavam os componentes à terceiros sob estrito controle de qualidade e durante sua existência, vários fornecedores ae empenharam em fazê-lo. Seu projeto original está em domínio público e pode ser copiado sem problemas.
O driver original é composto de uma 7199 cujo projeto e produção cabiam à RCA e foi um dos poucos equipamentos a usá-la sendo uma reposição difícil já na época de sua ampla divulgação. Inclusive os últimas unidades ST 70 produzidas vinham de fábrica com as 6GH8 m substituição às 7199. Por esta razão resolvemos alterar o circuito utilizando uma EF86 e ½ 12AU7. A alteração além de facilitar a montagem, oferece uma melhor dinâmica e mais baixo ruído, o que fatalmente conduz para um som melhor.
O êxito nas montagens domésticas de tais aparelhos estava ligado ao circuito impresso da unidade Driver (7199, posteriormente 6GH8) que não permitia erros de distribuição de componentes ou de montagem. Estas placas porem com o tempo se deterioravam em alguns aparelhos causando uma necessidade de troca de toda a placa. Daí surgiram várias propostas para o circuito driver, não apenas a clonagem do circuito original, como também adaptações para circuitos LEAK e Mullard circuito QUAD com duas 6AU6 e muitos outros. Nossa intenção foi manter a maior proximidade para com o original utilizando componentes de fácil obtenção, mormente no mercado brasileiro, carente de muitos itens.
As últimas séries do ST70 substituíam por estado sólido a retificação original por GZ34, depois substituída pela 5U4, e assim também o nosso amplificador optou pelo estado sólido. Nosso sistema de alimentação utiliza duplo sistema de choque de filtro, uma para cada estágio de potência. A configuração confere maior dinâmica na reposta de saída e melhor definição entre os canais
A etapa de saída não usa transformador do tipo ultra-linear. Optamos pela simplificação. Apesar da não realimentação em grade auxiliar, lembro que muitos amplificadores clássicos não o possuem, como é o caso dos amplificadores de alta fidelidade da RCA, da NEC, muitas versões da Acrosound e a grande maioria dos projetos alemães. Todavia em nosso projeto mantivemos o elo de realimentação negativa entre um dos lados da etapa de potência ao catodo da primeira amplificadora.
Em função de sua relativa facilidade de montagem e alta qualidade de resultados finais, existem hoje vários novos kits baseados nos equipamentos da Dyna Corp. A empresa produziu equipamentos valvulados e em estado sólido, porém nem um só equipamento transistorizado é correntemente clonado pelos entusiastas.

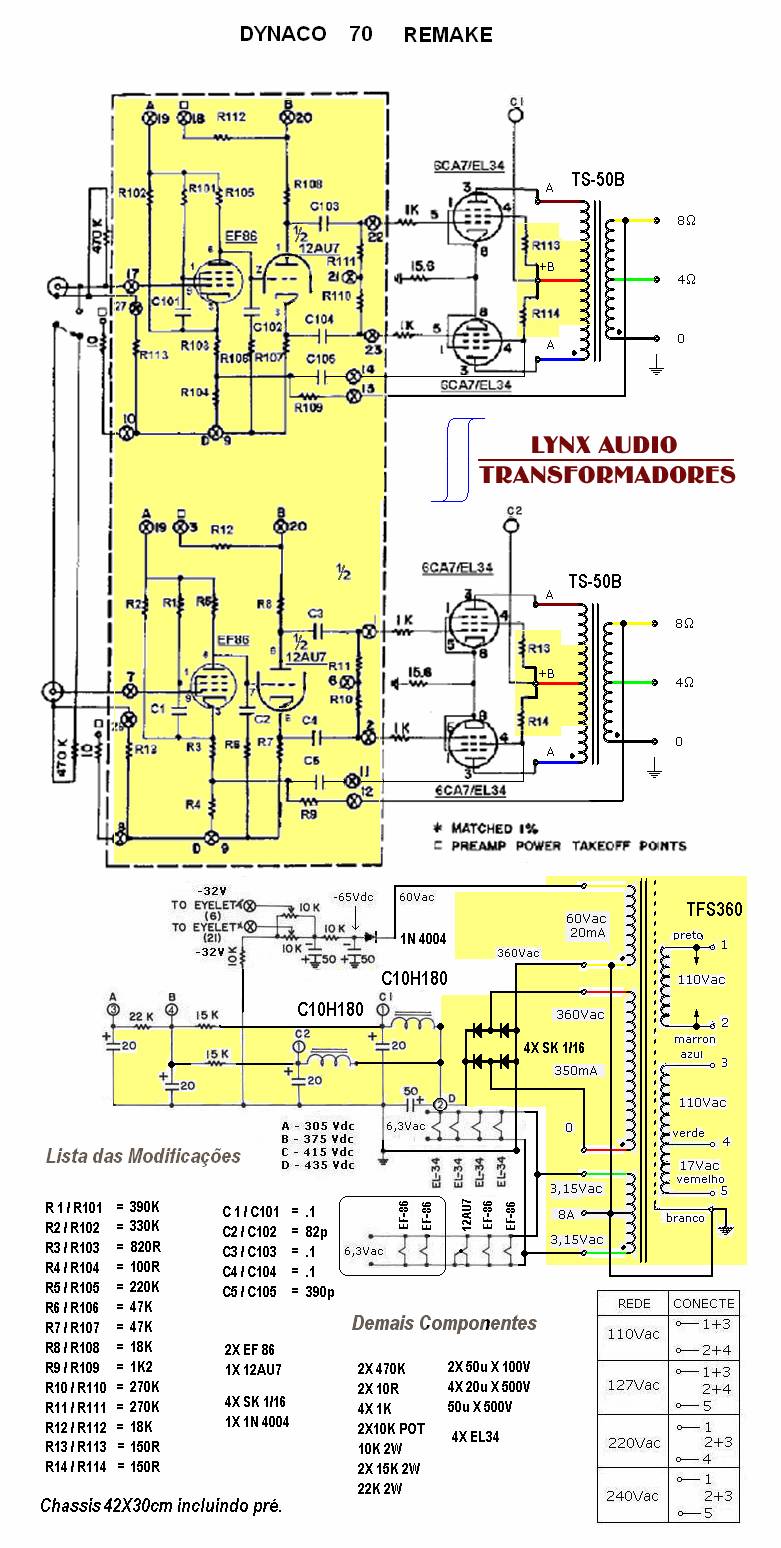

Logo abaixo demonstramos o circuito modificado do ST 70 com os valores dos componentes para sua construção.
Notas: 1) Ao usar 12BH7 no lugar das 12AU7 altere os valores de R7 / R107, R8 / R108 para 22K.
2) Os potenciômetros de polarização devem ser de preferência do tipo de fio.
3) Opções para válvulas de saída:
Ponto de regulagem compatível 1: 6550, KT88, KT90
Ponto de regulagem compatível 2: 8417
Ponto de regulagem compatível 3: 6L6GC, 5881, 7581, EL37, EL38(6CN6), KT66, 350B, 350A, 807, 7027A
Para saída em triodo: EL34, 6550, KT88, 6L6GC
Triodos: 2A3, 6A3, 6A5-G, 6B4-G
xxxxxxxxxx

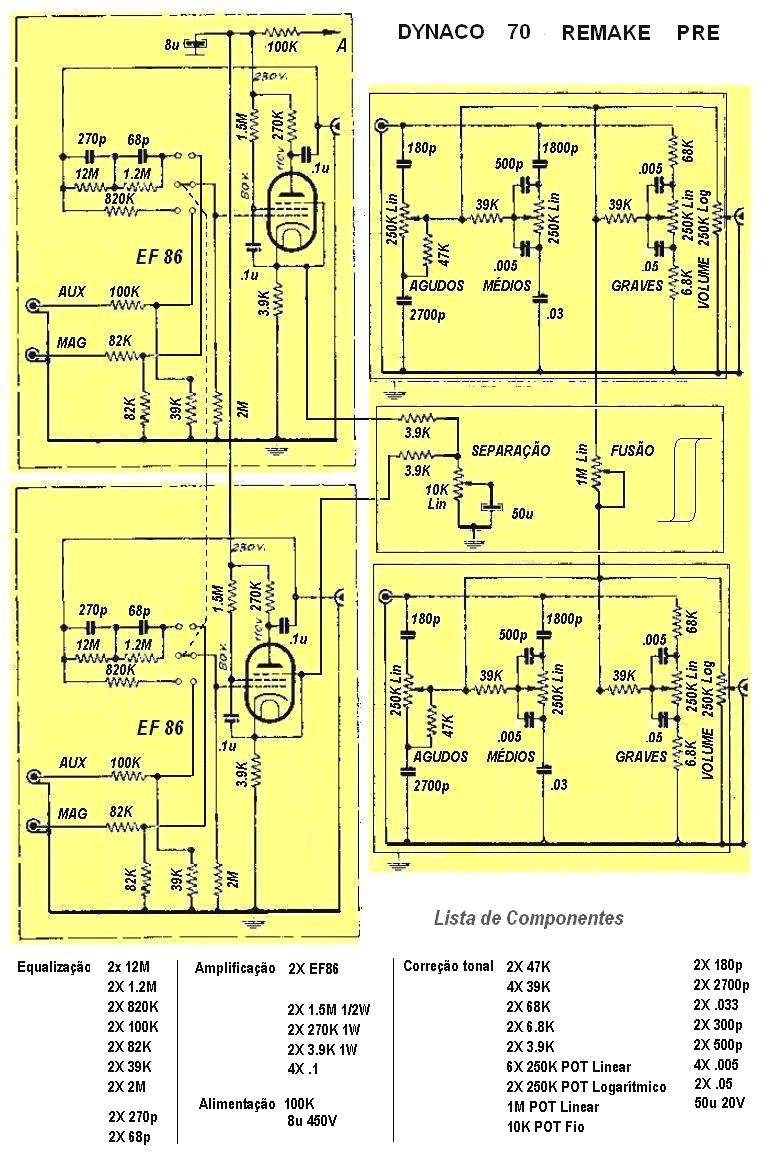

Aqui o pré amplificador sugerido para ser montado na mesma unidade do amplificador de potencia formando uma unidade integrada. Temos apenas duas entradas toca-discos com casula magnética com equalização RIAA e auxiliar. Nesta poderemos montar em separado um sistema de seletor de múltiplas entradas.
O sistema de tonalidade inclui graves, médios e agudos e volume. Seguindo a filosofia do PAS 2 e PAS 3 em que os controles de tonalidade são individuais para cada canal, resolvemos aqui fazer também todos os controles individuais para efeitos de acordo com o gosto do ouvinte. Este pré inclui ainda controle de fusão para mescla de canais e de separação para reforço do efeito estereofônico. As unidades modulares estão distribuídas num chassi feito de assadeira de alumínio de 42x30cm escolhido para receber todos os componentes do sistema proposto. O produto final incorporou a Idéia de uma única válvula na pré amplificação, ao estilo SCA 35 e aplicando uma montagem integrada ao conjunto final.
Enquanto a unidade ST70 não se alterou substancialmente durante sua produção, os pré-amplificadores sofreram várias alterações Ao primeiros PAS 2 foram substituídos pels PAS 3, PAS 3X, o radicalmente diferente PAS 3 series II e as duas séries de PAS 4 que embora semelhantes no esquema, diferiam totalmente em sua distribuição de componentes.

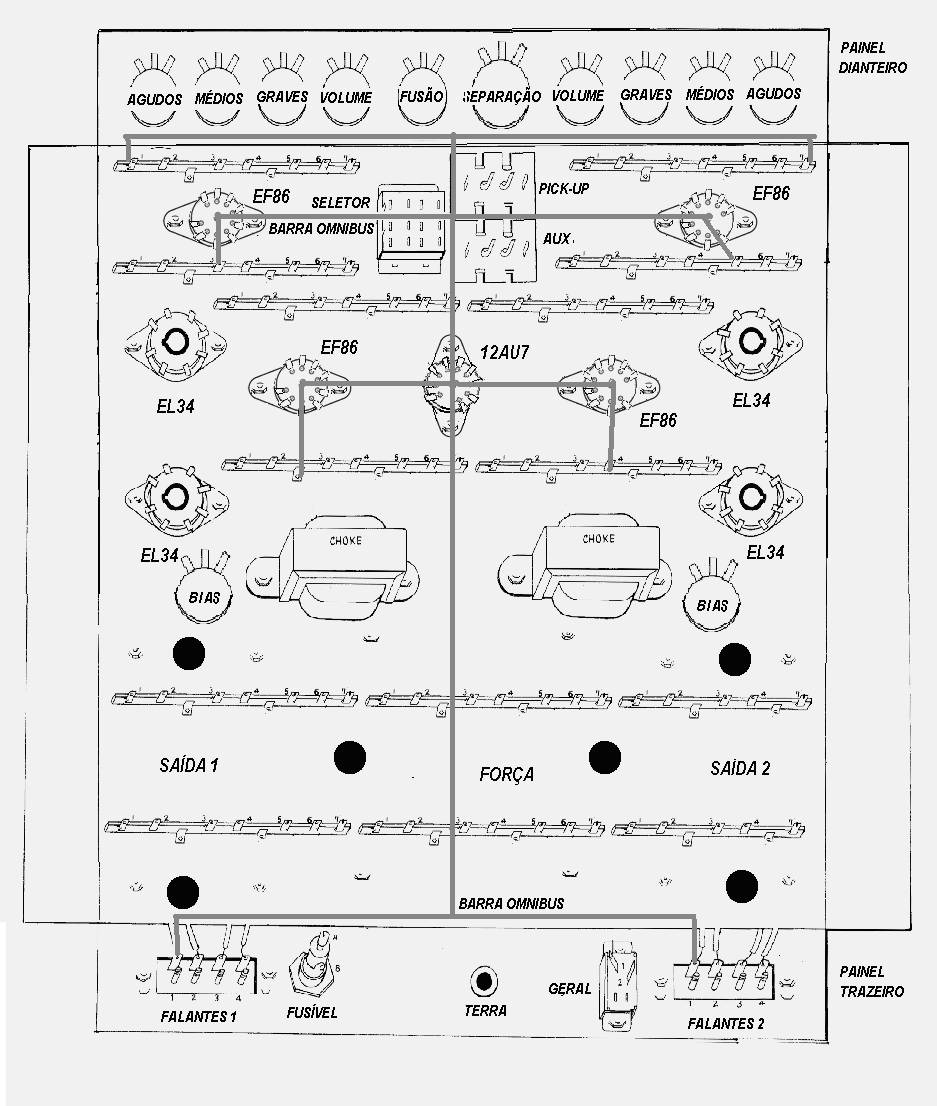

O chassis original tem 33x24cm, portanto o novo chassis além de proporcionar mais espaço para todos os componentes abriga com folga o pré amplificador de duas EF86 sem necessidade de uma unidade extra ocupando mais espaço na estante. Nossa meta foi a simplificação e nos inspiramos no pré-amplificador da Mullard 2x EF86 (mono) retirando uma válvula do mesmo. A disposição de componentes está sugerida na figura que se segue do novo chassis. Em seqüência demonstramos duas imagens da unidade já montada.

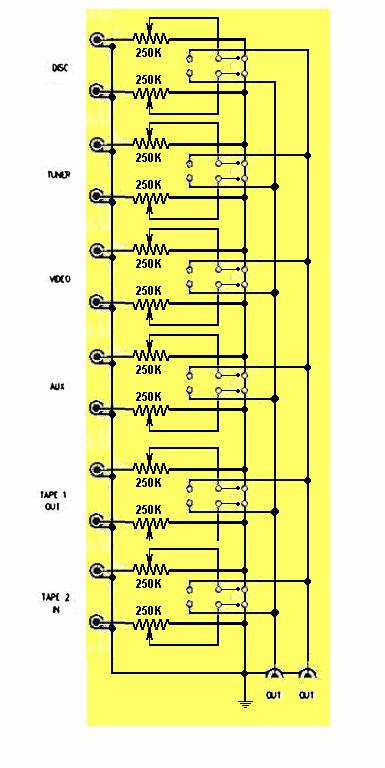

Seletor de múltiplas entradas extra para ligação em AUX.
xxxxxxxxxxxxxxxxxxx
Sugestão de construção:
Veja: http://www.novacon.com.br/audiochassis.htm

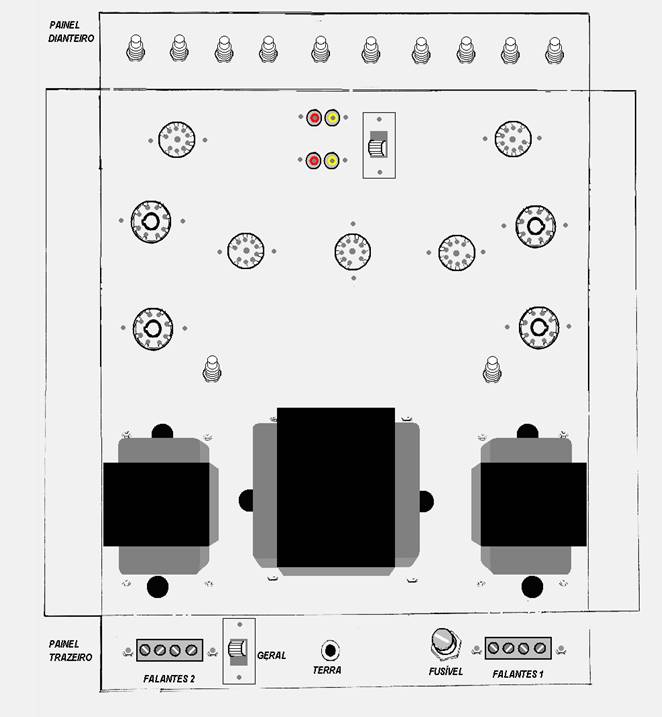

Novo chassis:
Chassis de assadeira 42X30cm altura 19cm

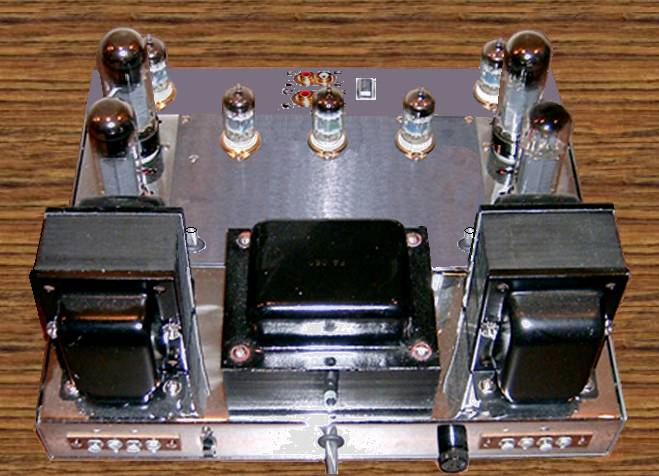

Vista inferior

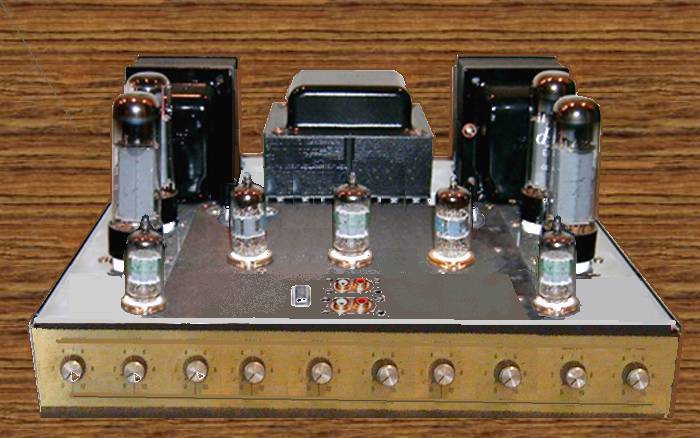

Vista superior
Abaixo duas vistas da unidade integrada montada.
xxxxxxxxxxxxxxxxxxxxxxxx
>>>>>>>>>
