Seu ST70 Personalizado
-2-
Em continuação ao segmento anterior damos algumas sugestões:

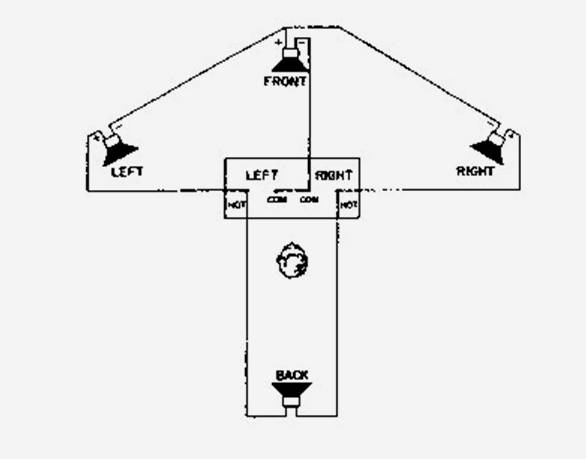

1) Ligação para Surround Sound tipo Diamante
A ligação proposta pode ser utilizada em qualquer sistema similar e proporciona um bom efeito espacial do som
xxxxxxxxxxxxxxxxxxxxxxxxxxx
Outros up date sugeridos:
1) Para o inversor de fase: 3 sugestões.

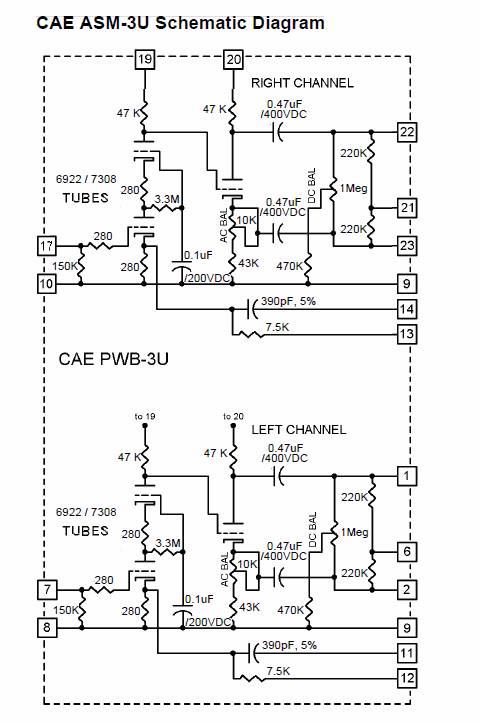

CAE ASM 3U Válvulas 3X 6922 / 7308

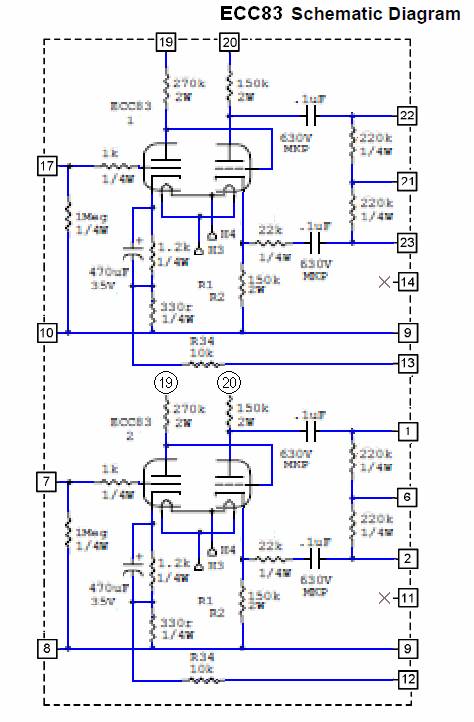

Edonian Válvulas 2X ECC83 / 12AX7
Válvulas 2X ECC88 2X 6CG7
2) Simplificação para o pré-amplificador
xxxxxxxxxxxxxxxxxxx
Outras variações poderão ser seguidas de:
http://www.novacon.com.br/audiodyna2.htm
xxxxxxxxxxxxxxxxxxx
Para quantos desejem conhecer dados sobre a montagem do amplificador ST70, temos nestes links que se seguem instruções de montagem originais da Dynaco.
http://akdatabase.org/AKview/albums/userpics/10004/Dynaco%20ST70%20Assembly_Owner%26%2339%3Bs.pdf
http://www.tubes4hifi.com/DynaST70.pdf
Chassis original: 33X24cm altura 17cm

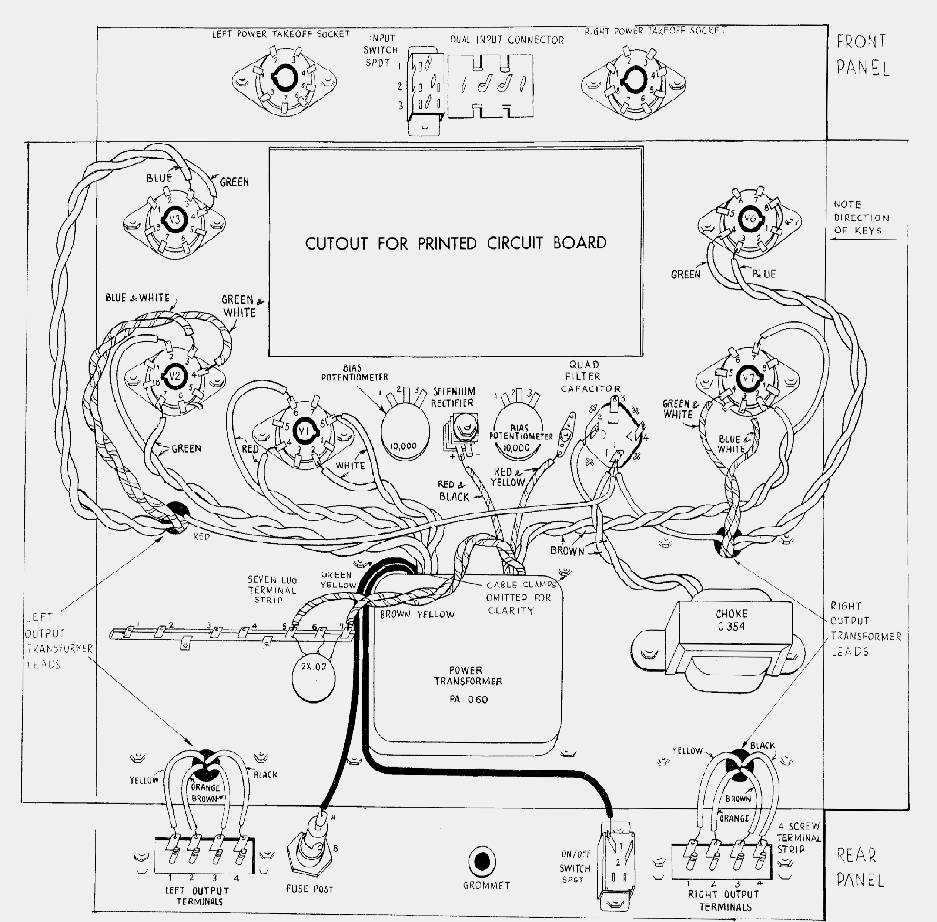

Vista do chassis de potência montado
http://www.tubes4hifi.com/ST70.htm
http://www.tubes4hifi.com/bob.htm#ST120
Vista da unidade pré amplificadora PAS 3 montada
http://www.tubes4hifi.com/PAS3.htm
http://www.tubes4hifi.com/pre8.htm
http://www.tubes4hifi.com/pre11.htm
http://www.tubes4hifi.com/TS.htm
xxxxxxxxxxxxx
Se o leitor desejar atualizar os famosos pré-amplificador PAS 3 aqui temos uma sugestão de Robert Latino.
http://dynacotubeaudio.forumotion.com/t128-dynaco-pas-3-riaa-phono-equalization-upgrade-photo
Se você possui um
pré-amplificador PAS-2 ou PAS-3 você poderá estar interessado em atualizar a sua
entrada fono para a equalização RIAA qe como vinha de fábrica fugia do "ideal"
de equalização em + ou - 2 dB. Ao considerarmos os pequenos valores dos
capacitores em picofarad veremos que os mesmos alteraram seus valores originais
em até 50% mormente se considerarmos os mais de 40 anos de sua existência. Isto
representa um desvio de + ou -4 dB da curva ideal de equalização. Os
procedimentos abaixo acusados nos pontos vermelhos do diagrama em anexo mostram
o que deve ser mudado.
1. Remova os capacitores de 750pf da
chave seletora em ambos canais.
2. Remova os resistores de 27K da
chave seletora em ambos canais.
3. Substitua o capacitor de 68pf da
placa PC-6 pc por um de 820pf de mica prateada.
4. Coloque em paralelo o resistor de
100K com um de 2 Meg tipo metal film.
5. Substitua o capacitor de 2750pf por
uma combinação paralela de 2200pf e 470pf.
6. Substitua o resistor de 4.7Meg por
um de 2 Meg tipo metal film.
7. Substitua os dois capacitores de
.1uF conectados entre os teminais 1 & 3 (canal esquerdo) e 7 & 9 (canal direito)
por um maior .33 ou .47 para 400 volts ou mais alto.
Ao realizar as mudanças acima a sua equalização
RIAA estará dentro de .3dB (3/10 de um dB) da equalização ideal.
Bob

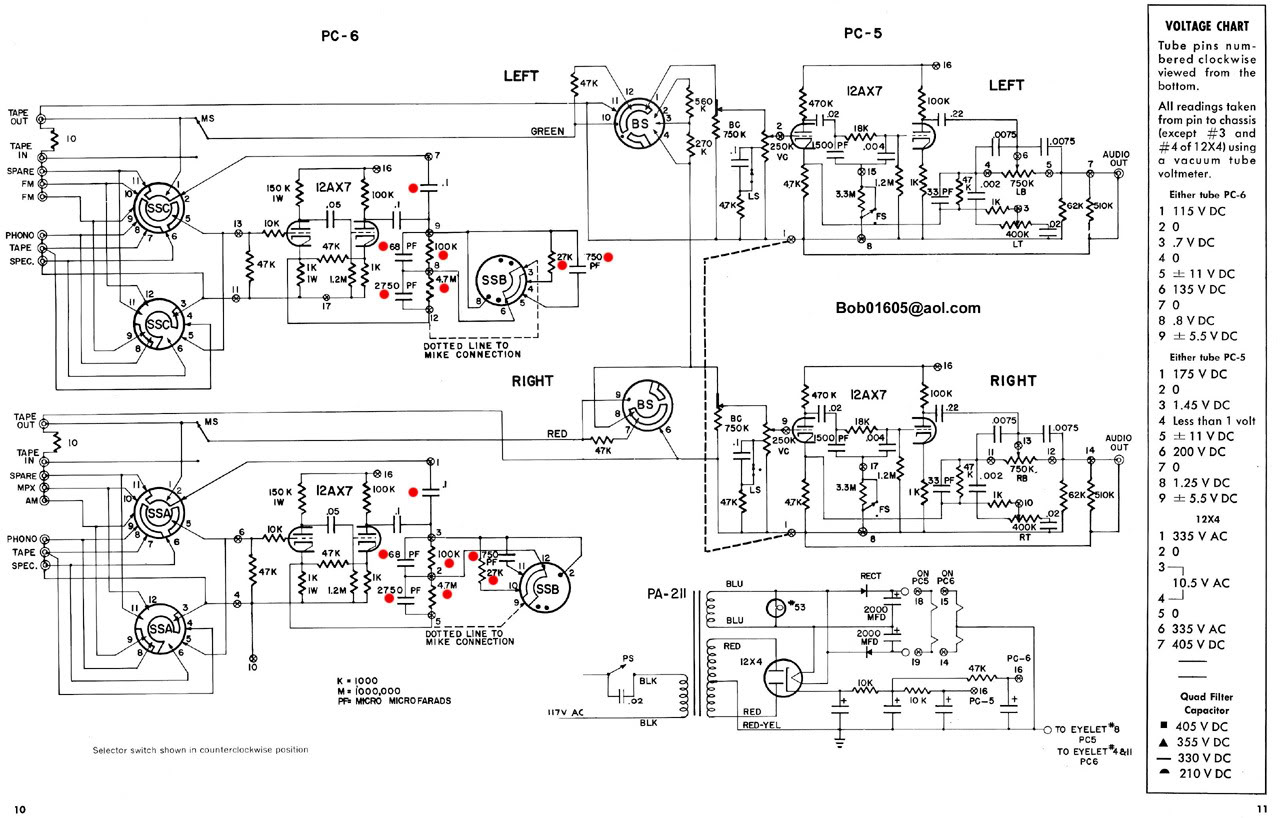

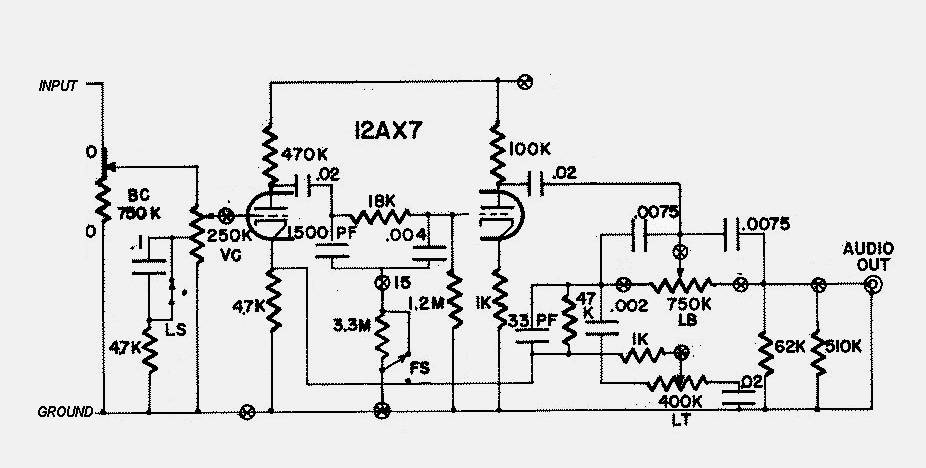

Abaixo os diagramas das etapas “fono” (com as alterações propostas) e “linha”.
