Saída 800Ohms
Nesta seqüência de origens a que nos propomos a respeito dos amplificadores Philips de 800 ohms, vamos descrever o National Horizon, produzido pelos tradicionais fabricantes de equipamentos de radio amador National. Vamos observar seus princípios e seus ancestrais eletrônicos.
National Horizon
Dois amplificadores compatíveis com os amplificadores da Philips 800 Ohms, entretanto usando transformadores
1000 para 8/16 ohms e usando falantes convencionais.
Robert Scott Setembro 1955 Radio Television News
Compreendendo o princípio de funcionamento do SRPP.

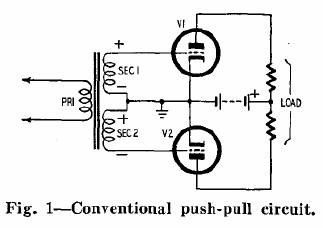

Na fig. 1 vemos o arranjo convencional dos amplificadoree em Push-Pull

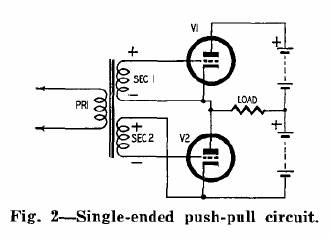

Na fig. 2 arranjamos o mesmo circuito colocando as válvulas em série e para tanto, necessitamos de duas fontes.

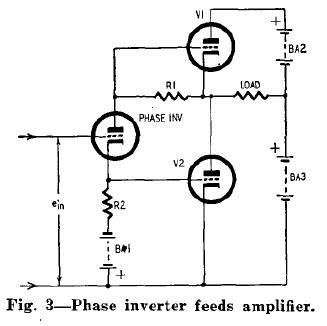

A fig. 3 repete a fig. 2 usando agora uma válvula inversora de fase para dar os sinas em oposição para cada uma das válvulas de saída.

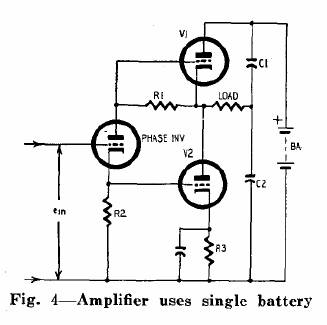

A fig. 4 novamente repete a fig. 3visando o uso de uma só fonte de alimentação. Neste caso a divisão de tensões é realizada por dois capacitores em série de igual valor.

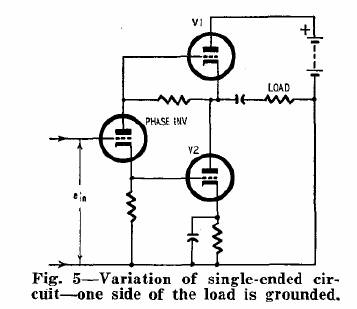

A fig 5 é uma variante da fig. 4 em que usamos apenas um só capacitor.
Compare com o amplificador 6AS7/6080 e o de de Jon Idestam-Almquist em http://www.novacon.com.br/audioel8682b.htm .

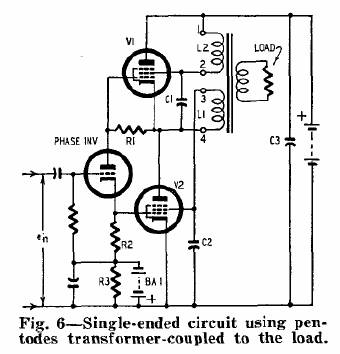

A fig. 6 vem usar dois pentodos e é a proposta comercial de utilização.
Neste caso acoplando-se a um transformador para casamento de impedâncias.
Compare com o circuito da Philips em http://www.novacon.com.br/audioel868.htm , o AG9015 à página http://www.novacon.com.br/audioel8681.htm (o mais próximo da fig. 6) e o diagrama da Sylvania na mesma página, este mais próximo da fig.5

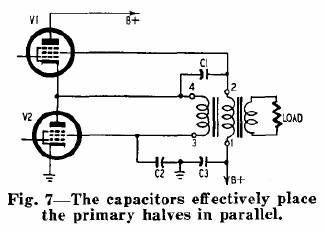

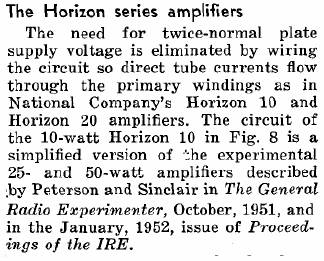

A fig. 7 mostra a efetiva ligação usada nos amplificadores National Horizon.

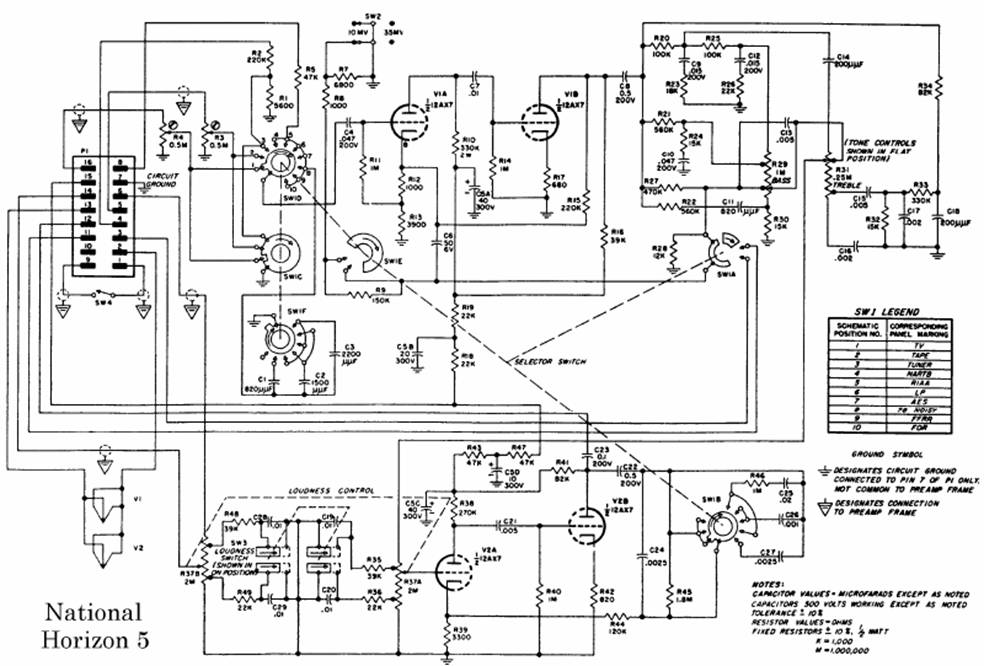

A seguir duas versões para 10 e 20 Watts e o pré-amplificador comum a ambos.

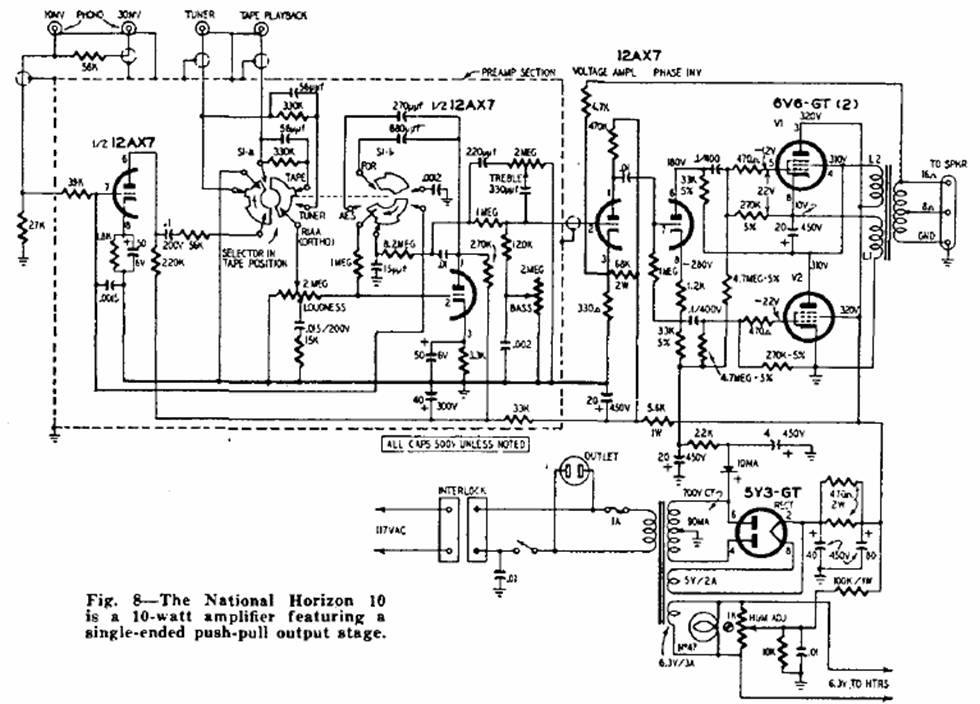

Modelo para 10watt

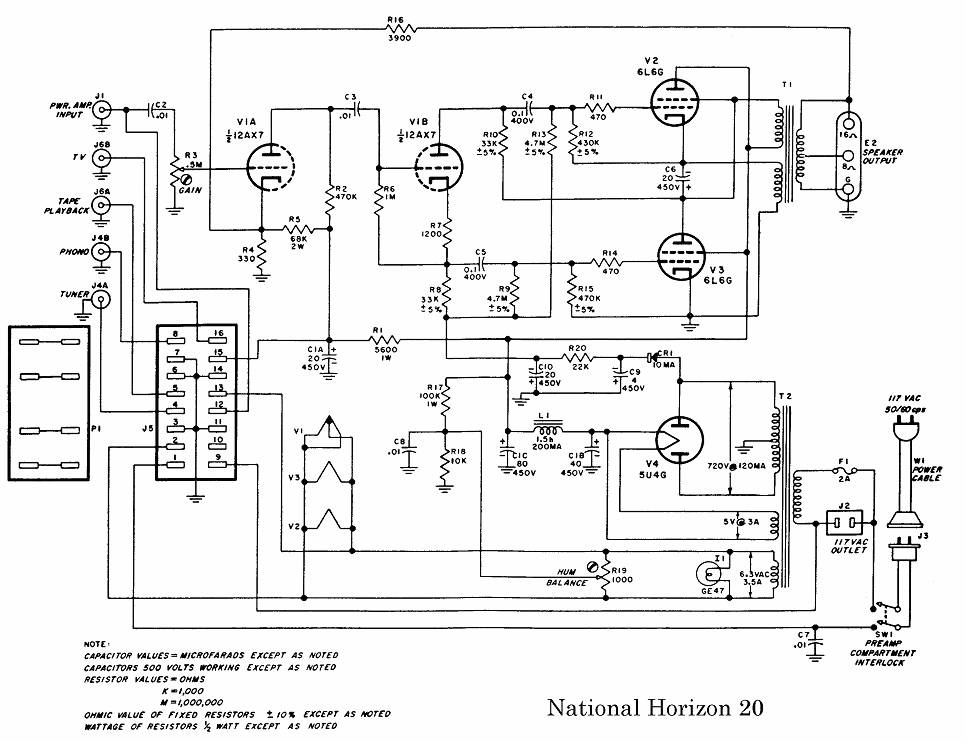

Modelo para 20Watts

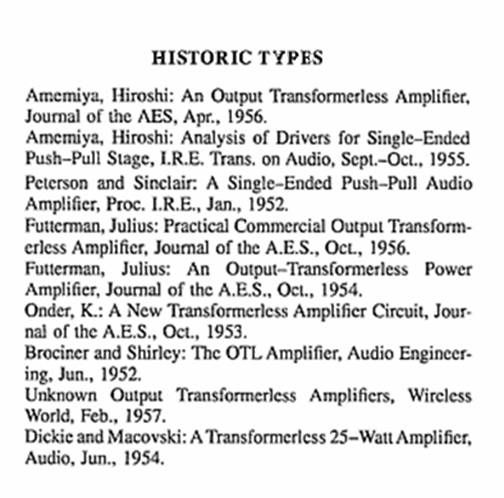

Lista de famosos amplificadores com a coplamento sem transformador.
Nos capítulos subseqüentes V. abordará estes diagramas no artigo muito bem elaborado de Alexander Bereskin.

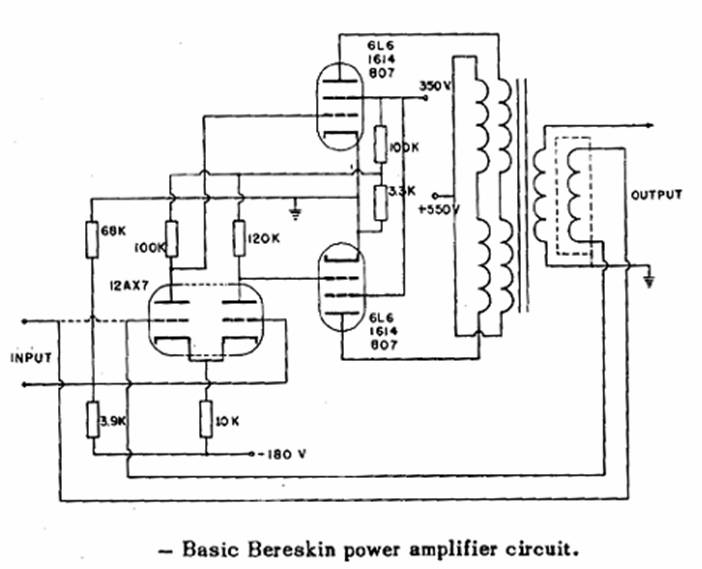

Amplificador de Alexander Bereskin. Acoplamento direto sem capacitores no estágio de saída; Realimentação em DC via terciário diretamente no estágio de entrada; Enrolamentos do primário do transformador de saída em sistema bifilar para maior acoplamento magnético. (veja artigo nas próximas páginas para detalhes construtivos). Este amplificador de 50Watts tem também uma variante com 3000Watts de potência. Veja em http://www.audiophool.cjb.net/Misc/3Kpdf.pdf

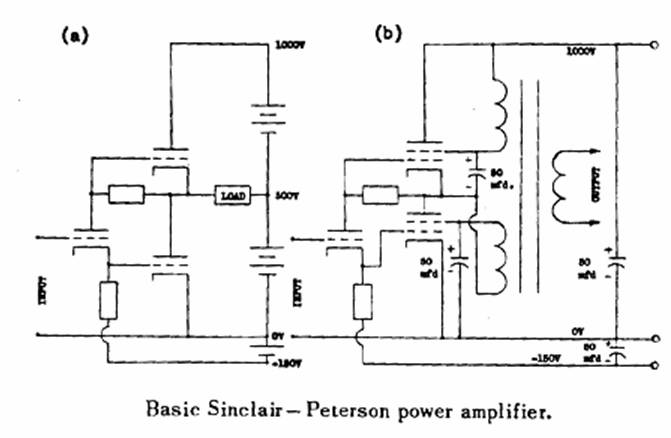

Amplificador de Peterson & Sinclair A origem do SE PP na etapa de saída e a partida dos estudos e protótipos propostos por J. Rodrigues de Miranda e realizados em com parceria de J. J. Zaalberg para a empresa Philips N.V.
Proposta de distribuição dos enrolamentos no transformador de saída.

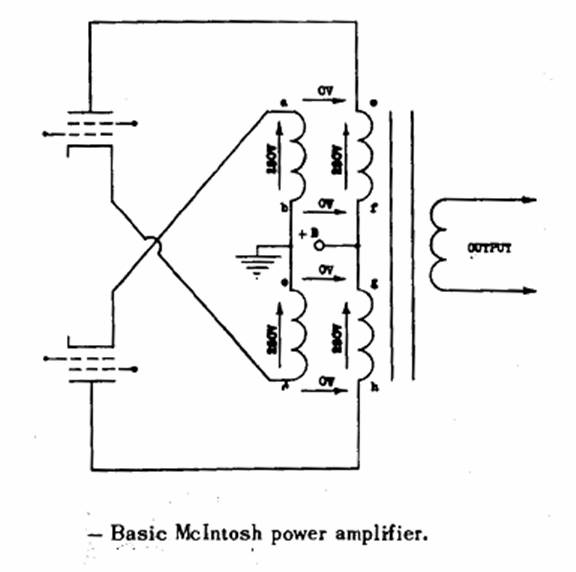

O Amplificador Mc Intosh. Aqui vemos o amplificador que evolucionou o mercado em 1949. Fato é que como nada se cria, este foi insprirado no QUAD de 1938 com nova ferragem tipo encouraçada e aplicação de realomentacao positiva nas screens das válvulas de saída aumentando a potência de 15 para 50Watts.

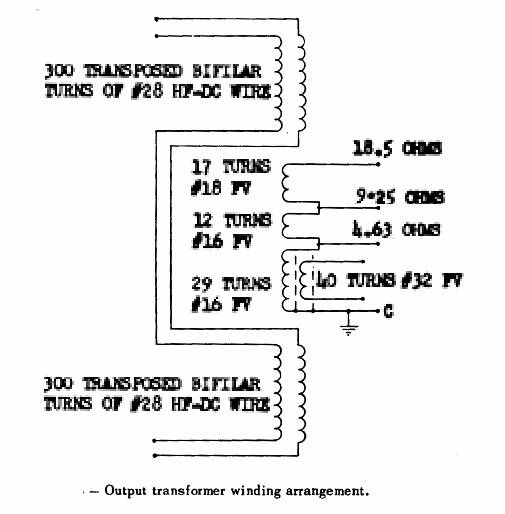

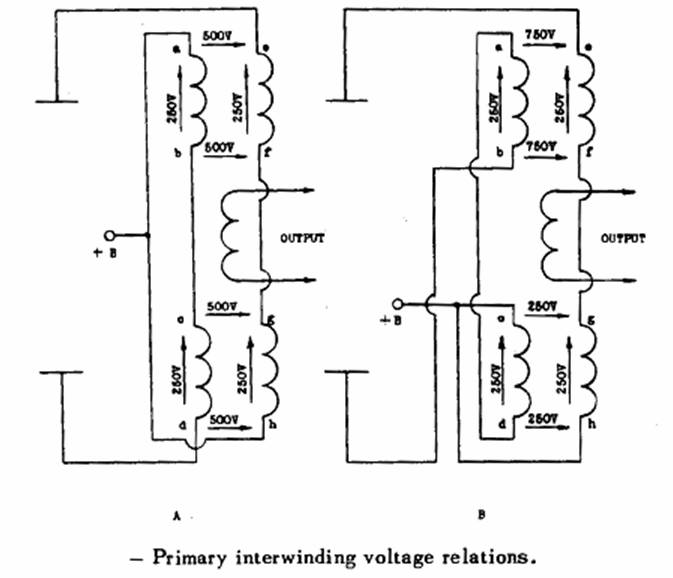

Distribuição dos enrolamentos no amplificador de Bereskin.
Sem qualquer sombra de dúvida os amplificadores da Philips são descendentes diretos dos amplificadores que aqui demonstramos. A seguir uma coletânea de amplificadore que conheci e que indiscutivelmente são de primeiríssima qualidade. Poderíamos arriscar que sao numa classe bem acima do cartão de visitas que são suas válvulas. Por exemplo: em termos de qualidade sonora estes equipamentos com EL86 ou EL81 se comportam até melhor que amplificadores de EL34 e até 6550 pelo fato de serem muito mais uniformes quanto a resposta (ao ouvido). Estas pérolas da eletrônica são verdadeiros milagres em tecnologia. Porque não pegaram? Em primeiro lugar pelo fato de não serem convencionais como os demais, além de exigirem compenentes especialmente preparados; depois por uma série de cuidados necessários na fabricação e montagem que se não devidamente cuidados podem levar a uma série de defeitos que estaremos a seguir descrevendo.
Quero aqui fazer uma chamada: Os amplificadores Quad e Mc Intosh também não encontraram outros imitadores diretos, mas seguem produzindo seus aparelhos. A permanência no mercado destes produtos segue dois princípios: -O publico tradicional e o uso de componentes convencionais facilmente cambiáveis (leia-se caixas acústicas de quaisquer fabricantes).
Exemplos de equipamentos Philips de alta qualidade sonora.

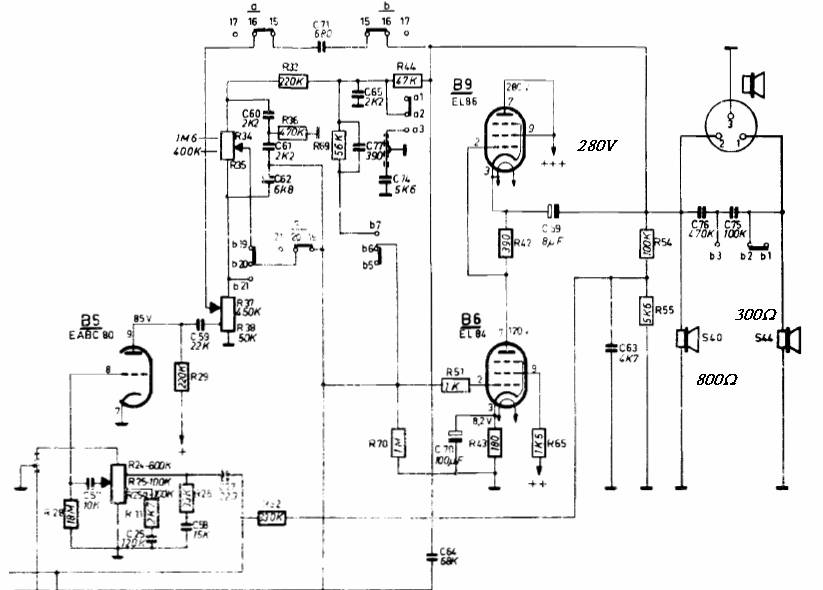

Philips B6X72A
Corresponde a um único canal em SRPP com inversão de fase na própria etapa de saída. Este era o circuito mais simples da série Philips com falantes de alta impedância e sem transformadores de saída. Os graves são reproduzidos pó um falante de 800 Ohms enquando os agudos por um de 300 Ohms.

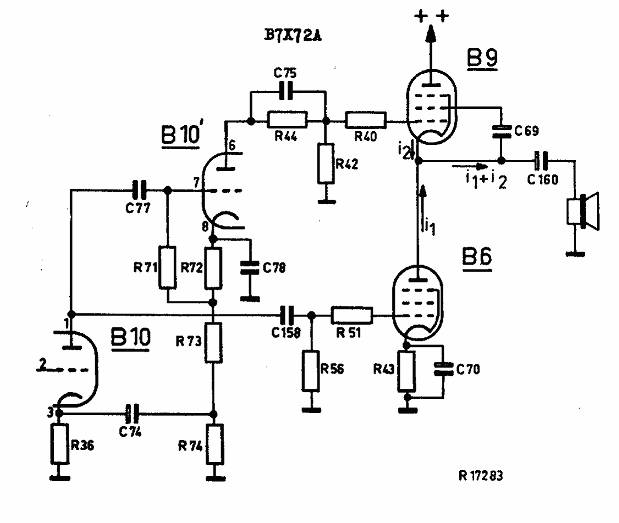

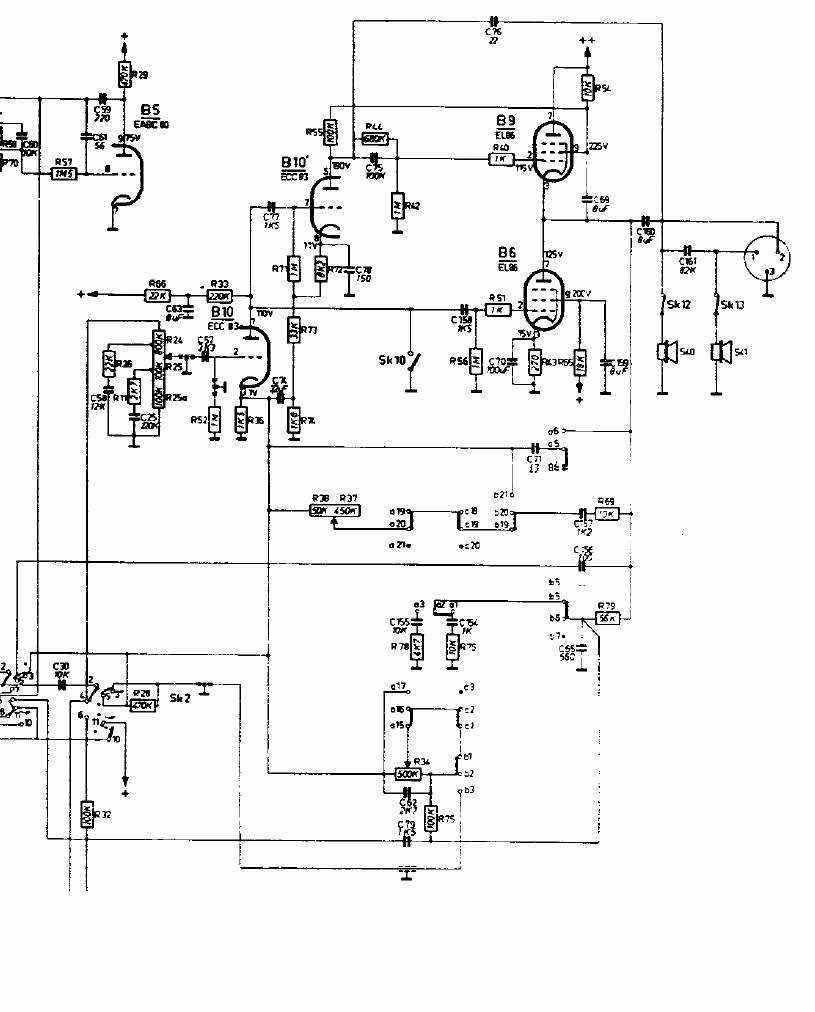

B7X72A
Este circuito de mais alta classe, com o inversor de fase “extra” era usado nos equipamentos de primeira linha da linha Philips. Tive um grande colega que durante anos desfrutou deste equipamento e como ele morava no mesmo prédio que eu, além de passar muitas horas ouvindo música também fazia a manutenção do mesmo equipamento. Foi minha pedra fundamental em minha intriga quanto ao desempenho destes aparelhos Uma gravação especial que ra a “Misa Criola” tina um clava de graves que causava Terremoto neste aparelho. O Famoso Fisher com as não menos famosas e decantadas 7591 e 50Watts de saída literalmente não chegava perto dos graves destas pequenas EL86.

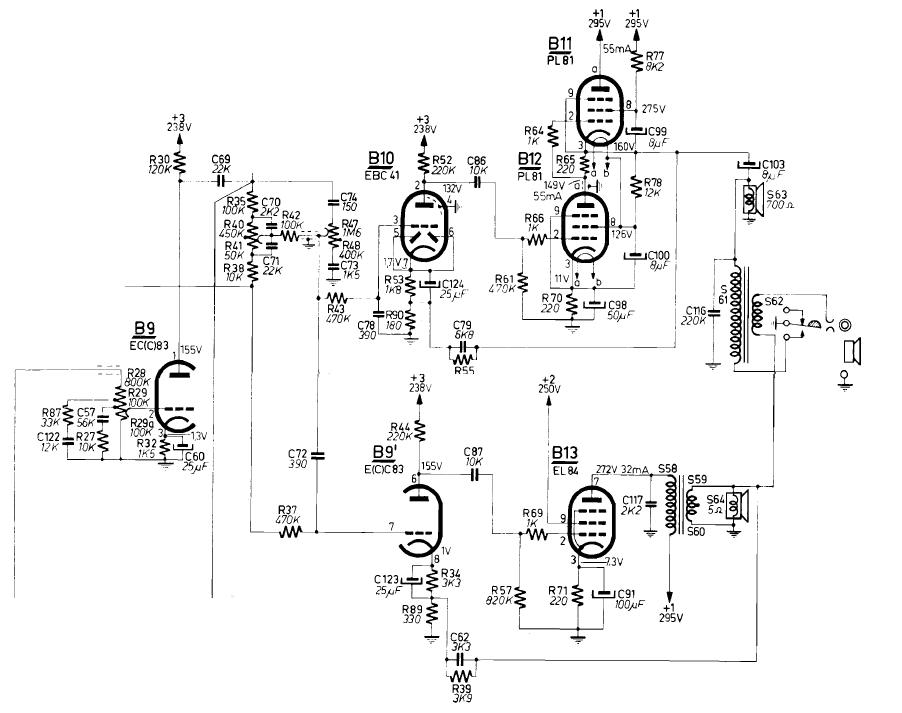

BX998A.
O canal formado por B10, B11e B10 é responsável pelos graves através do falante de 700 Ohms. B9’ e B13 corresponde ao reprodutor de agudos que usa amplificação convencional e falante de 5 Ohms. S61 e S62 formam um transformador misturador para saída em uma só linha de 5.5 Ohms.
Gerard Tel um colecionador de equipamentos Philips http://people.cs.uu.nl/gerard/ nos conta que Mike Packer de Winnipeg lhe escreveu que seu avô comprou um BX998A por 500 dólares canadenses em 1955, e o rádio esteve com a familia desde aquela época. Foi usado com amplificador de toca discos, prática de DX, e como amplificador de guitarra. Sobreviveu a três inundações no porão nas quais o chassis ficou submerso, mas ainda está em condições de trabalho de 100 %. Mike disse que nenhum rádio de válvulas chega perto da qualidade e do calor envolvente deste rádio!

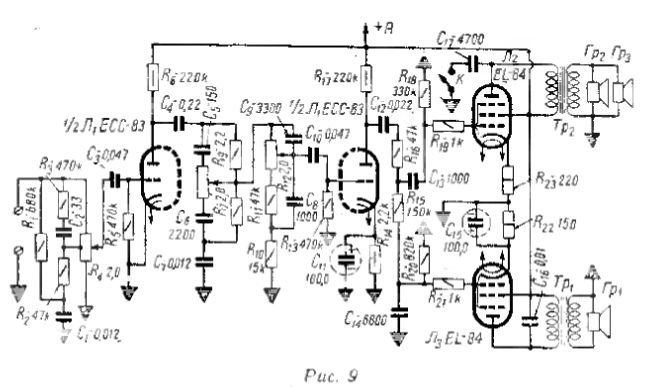

Philips Bi Ampli original. Com transformadores de saída de áudio.

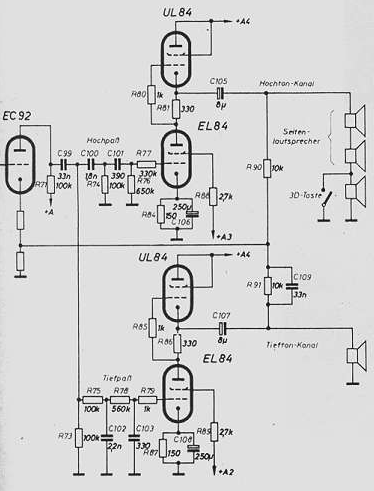

Philips Bi Ampli. Com duplo amplificador SRPP.
Enquanto a montagem push pull clássica dobra a impedância de saída de uma só válvula, o sistema SRPP tem uma impedância de saída equivalente a apenas um quarto do PP convencional. Para a EL86 poderemos ter um valor de 800 ohms, o que é o bastante para operar alto-falantes diretamente. Os alto-falantes da Philips com bobina de 800 ohms podem ser reconhecidos por um A no número do tipo, p.e, 9710A, e os alto-falantes de 400 ohms têm um B (um M significa alto-falantes de duplo-cone).
>>>>
