6S33 S
e suas aplicações
I
Incluimos em continuação ao capítulo dos 800 Ohms em função da impedância natural das 6S33S.
Outros circuitos poderão ser vistos em:
Apresentando a construção da Super Válvula e o amplificador PhaSe I.
http://www.novacon.com.br/audioampdecar.htm
e a versão –Simplex– de acoplamento direto tipo “Loftin-White”
http://www.novacon.com.br/audioampdelof5.htm
Impedância 800 Ohms
Aplicações em SE
Diagrama de apenas um canal

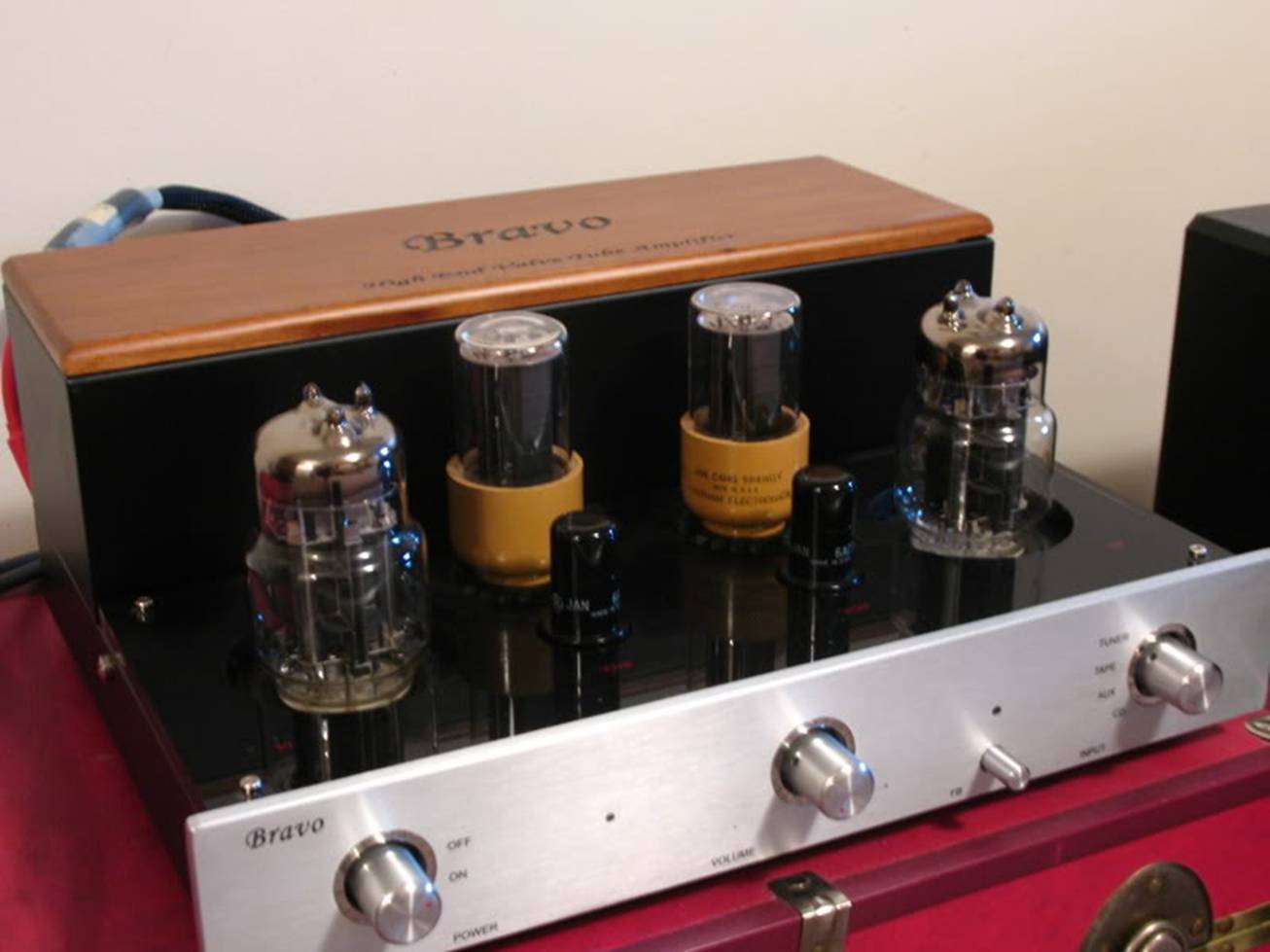

Specifications:
Output Power: 18 W X 2
Total Harmonic Distortion: = 1% ( 8W )
S/N ratio : 86dB
Frequency Response: 10 Hz - 42 KHz ( -3dB )
Input Sensitivity: 0.
6V for 14W
Input Impedance: 47K O
Vacuum Tube: 6S33S x2; 6J4 (6J4P) X2; 5Z3P X2
Static Power Consumption: = 240W
Dimensions: 430mm (W) × 170mm (H) × 335mm (D)
Net Weight: 23 Kg - 54 lbs shipping weight - 60 lbs
SE ultra simplificado
Bartolomeo Aloia

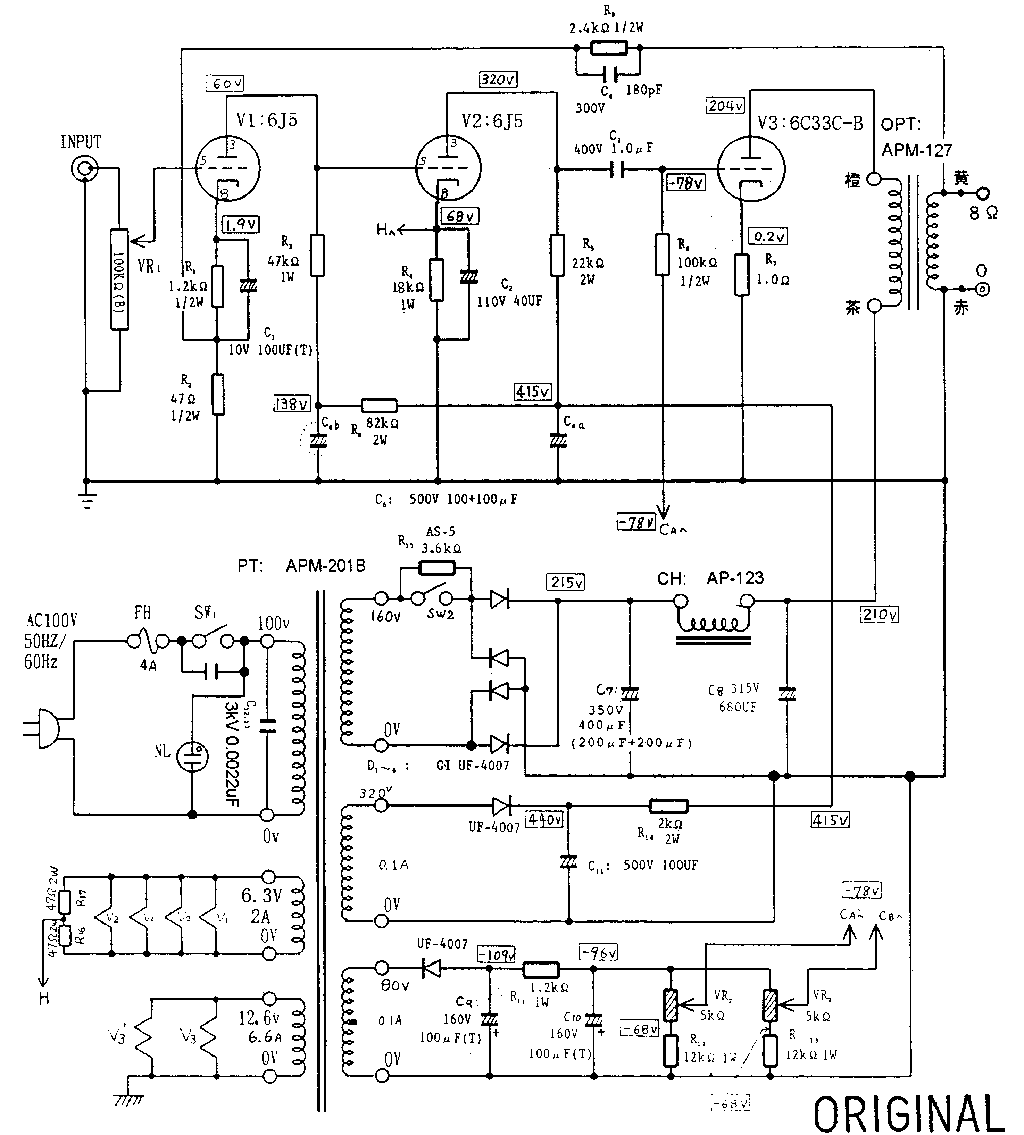

SanEi in Akihabara Tokyo.
|
XE-20-600S |
600 |
16/8 |
20 |
320ma |
SE 30Hz-100kHz |
Deltavektor
Dmitry Nizhegorodov
½ 6N23 ½ 6N6P + 6S33S ou ECC99 + 6S33S neste caso componentes alternativos entre parêntesis
Lamm M2
Amplificador de alta qualidade com osciloscopio para desenhar onda de resposta.
Proposta simplificada de Sergei Sergeev

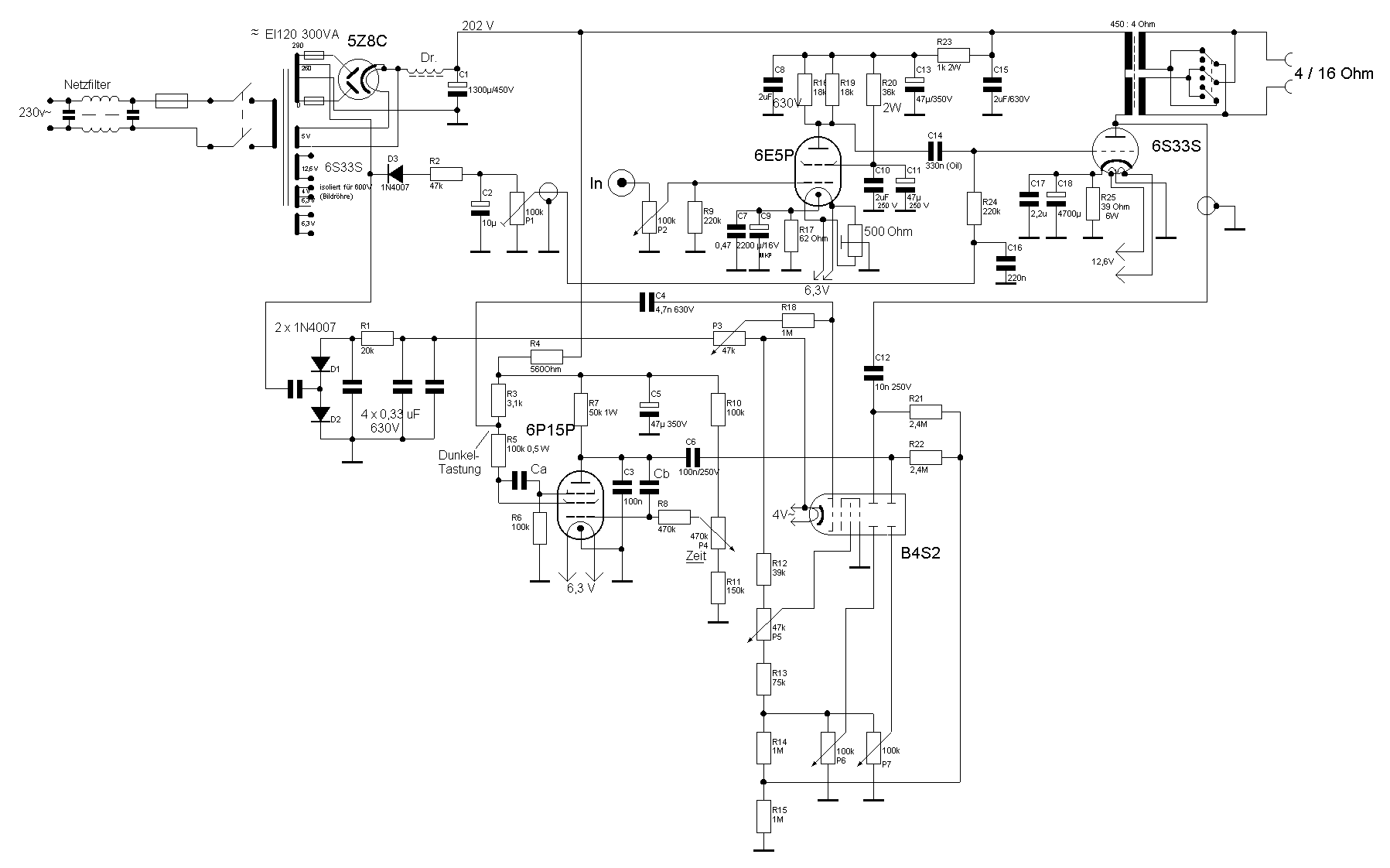

Proposta com preamplificação 6P15P
http://www.jogis-roehrenbude.de/Leserbriefe/Juergen-Buschmann-6C33-Amp/6C33C.htm
Com cancelamento da distorção e realimentação opcional.
Publicado em Audio Portal.ru
