Expansor 4

Descrição do sistema RCA de amplificação de potência e amplificação de voltagem.

Composição:

a)  -MI-4228- Amplificador de potência de 50 Watts

b)    -MI-4297- Amplificador de voltagem.

O Amplificador de voltagem MI-4297 é originalmente composto de quatro módulos funcionais:

Duas unidades MI-4117, uma unidade MI-4118 e uma unidade MI-4119 e espaço para ais duas unidades que o usuário desejar.

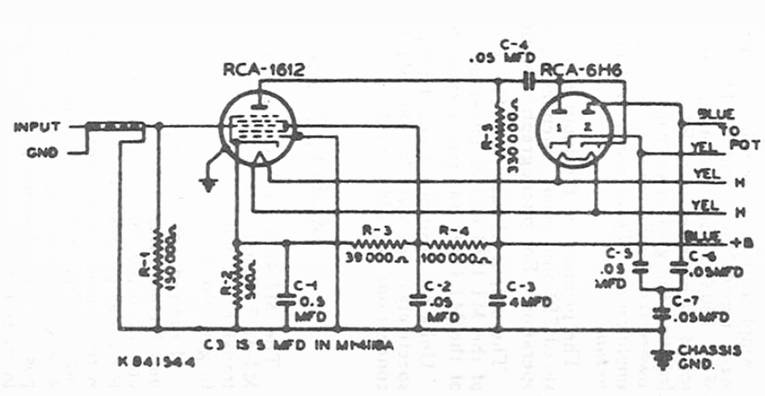

1)   Módulo MI-4117 pré amplificador com transformador de entrada para utilização de microfone de velocidade ou similar. Poderá ser utilizado em pick-up magnético utilizando-se as ligações sugeridas nos diagramas a seguir.

2)   O módulo MI-4117-A difere do anterior por possuir um contacto octal para ligação dos potenciômetros de controle de 250K; os módulos MI-4726 e MI-4727 são  idênticos diferindo apenas pela impedância nominal do transformador de entrada.

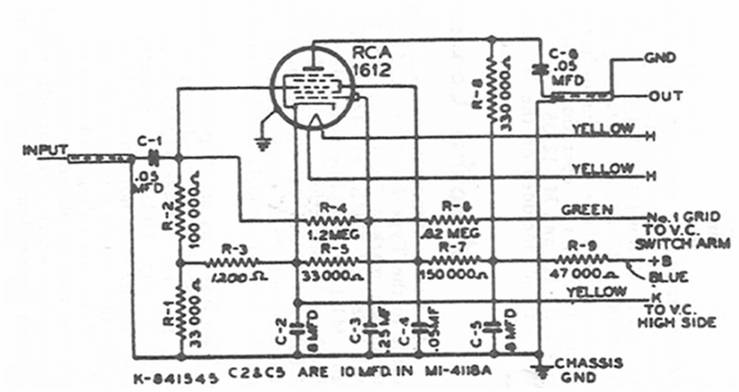

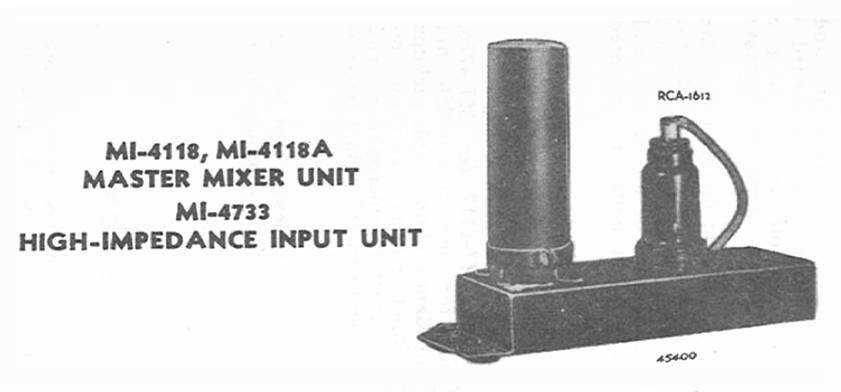

3)   Módulo MI-4118 e MI-4118-A são idênticos aos anteriores omitindo-se o transformador de entrada. A versão MI-4118-A possui contactos numa ficha octal.

      O módulo MI-4733 apenas difere dos MI-4118 pelo resistor de entrada 1Meg em lugar de 100.000.

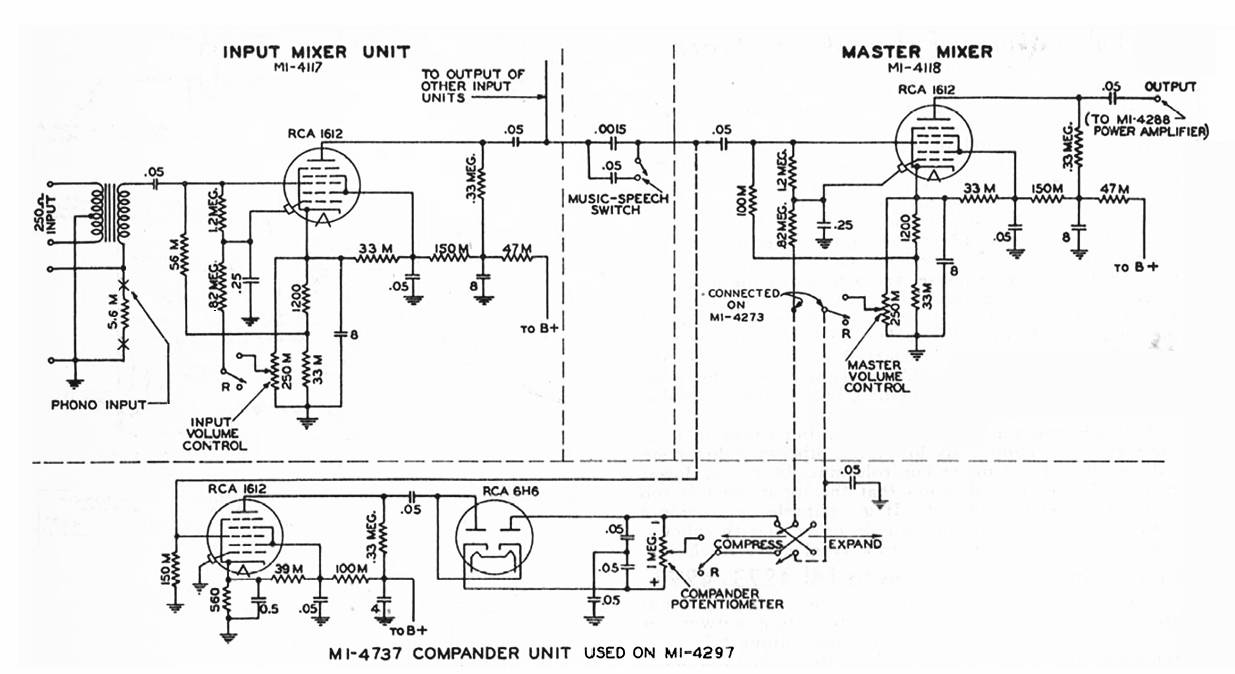

4)   Módulo Compander MI-4119; MI-4119-A (ficha octal) ou MI-4737 apenas diferindo em suas impedâncias de entrada. O potenciômetro para este módulo é de 1Meg.

O Amplificador de voltagem MI-4297 pode ser alternativamente substituído pelo MI-4273 onde não é fornecido o módulo Compander (MI-4237).

Em ambos, o módulo MI-4263 (booster) só será aplicado ao serem utilizados quatro amplificadores de potência MI-4228.

A seguir detalhes dos módulos:

A Válvula 1612 especificada é uma 6L7 de baixo ruído.

Base de ligação entre os diversos módulos
