Expansor 5

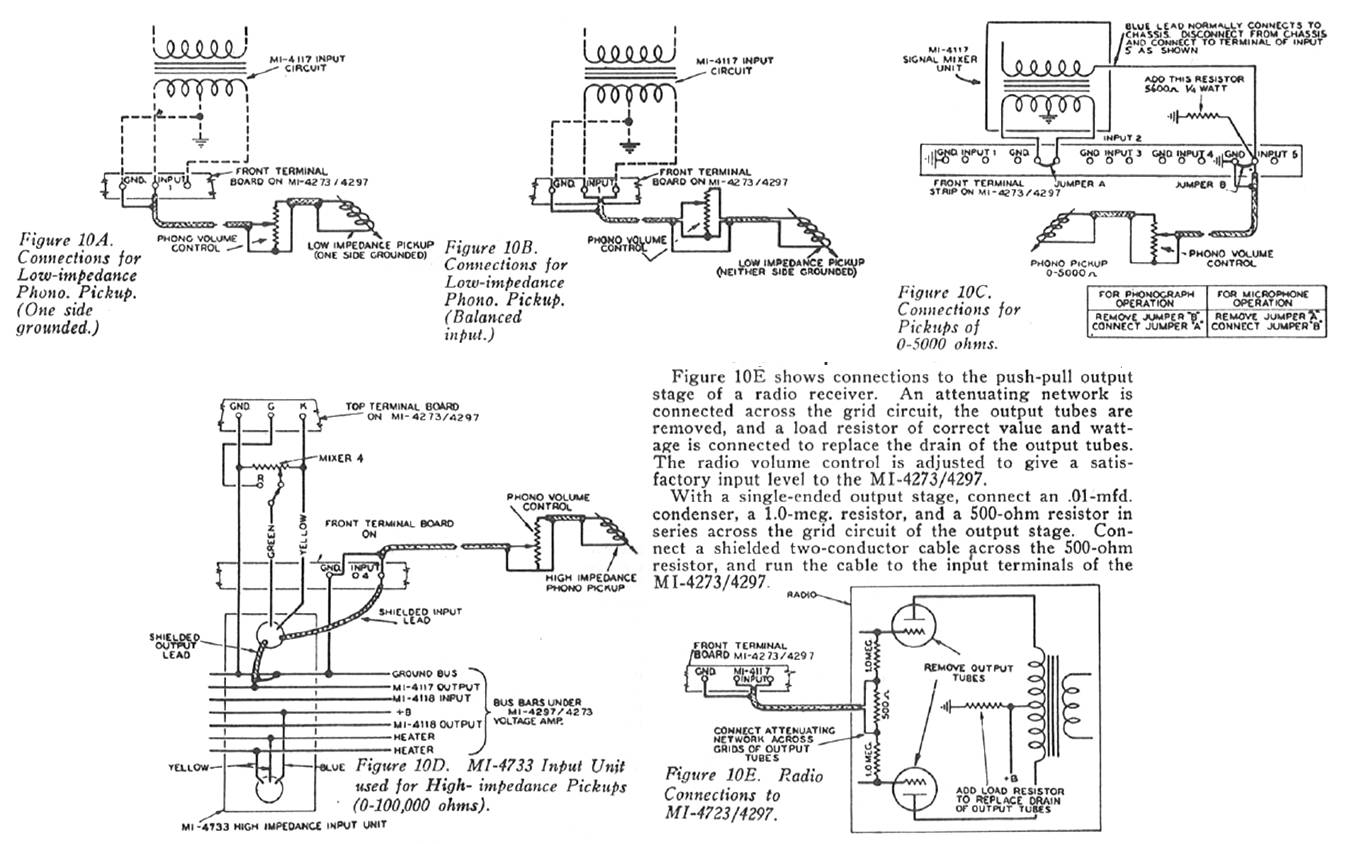

Conexões para entrada de diversas fontes.

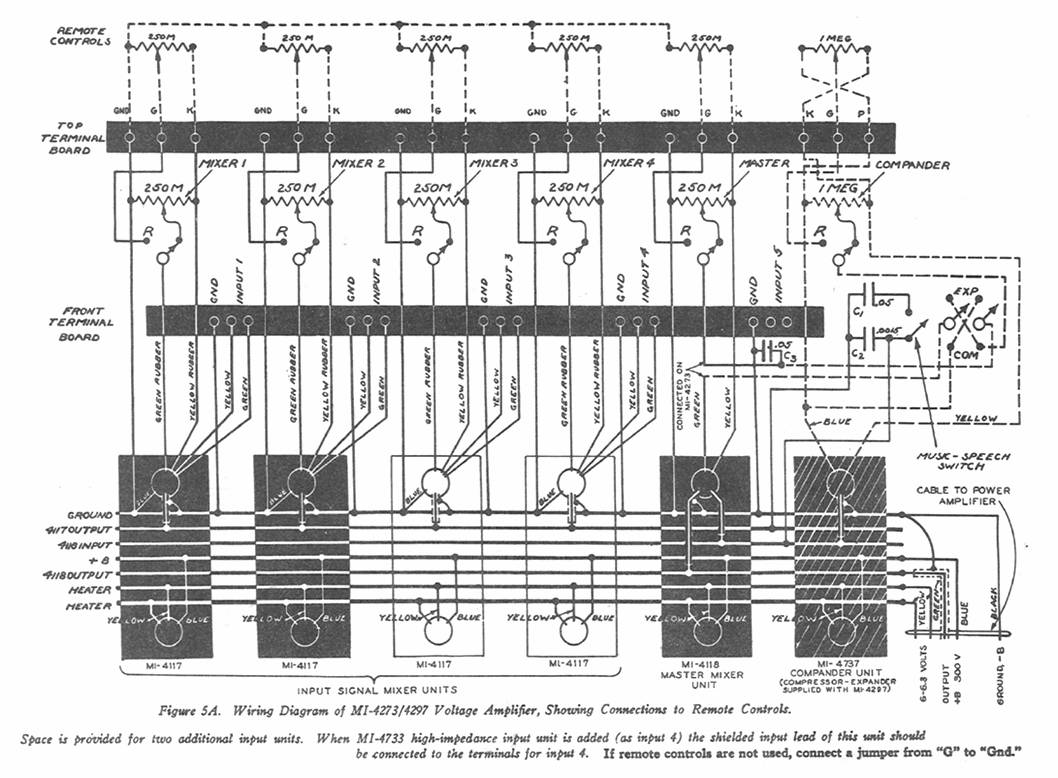

Abaixo diagrama de conexão dos módulos na unidade.

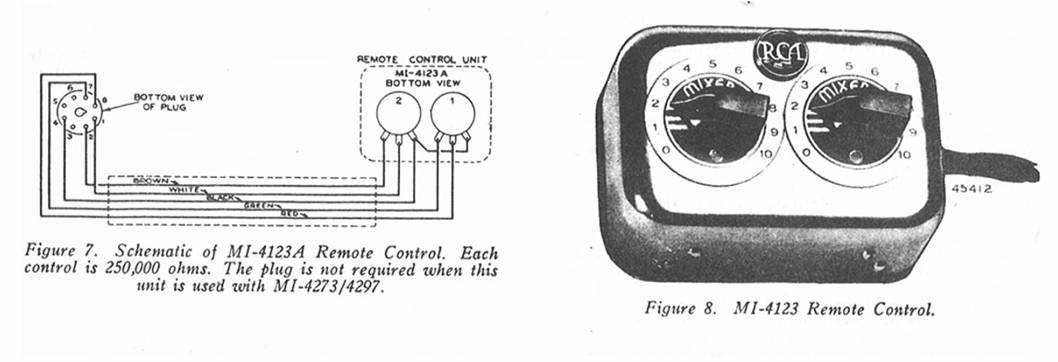

Comando remoto com potenciômetros de volume para serem usados nos módulos de maneira independente.

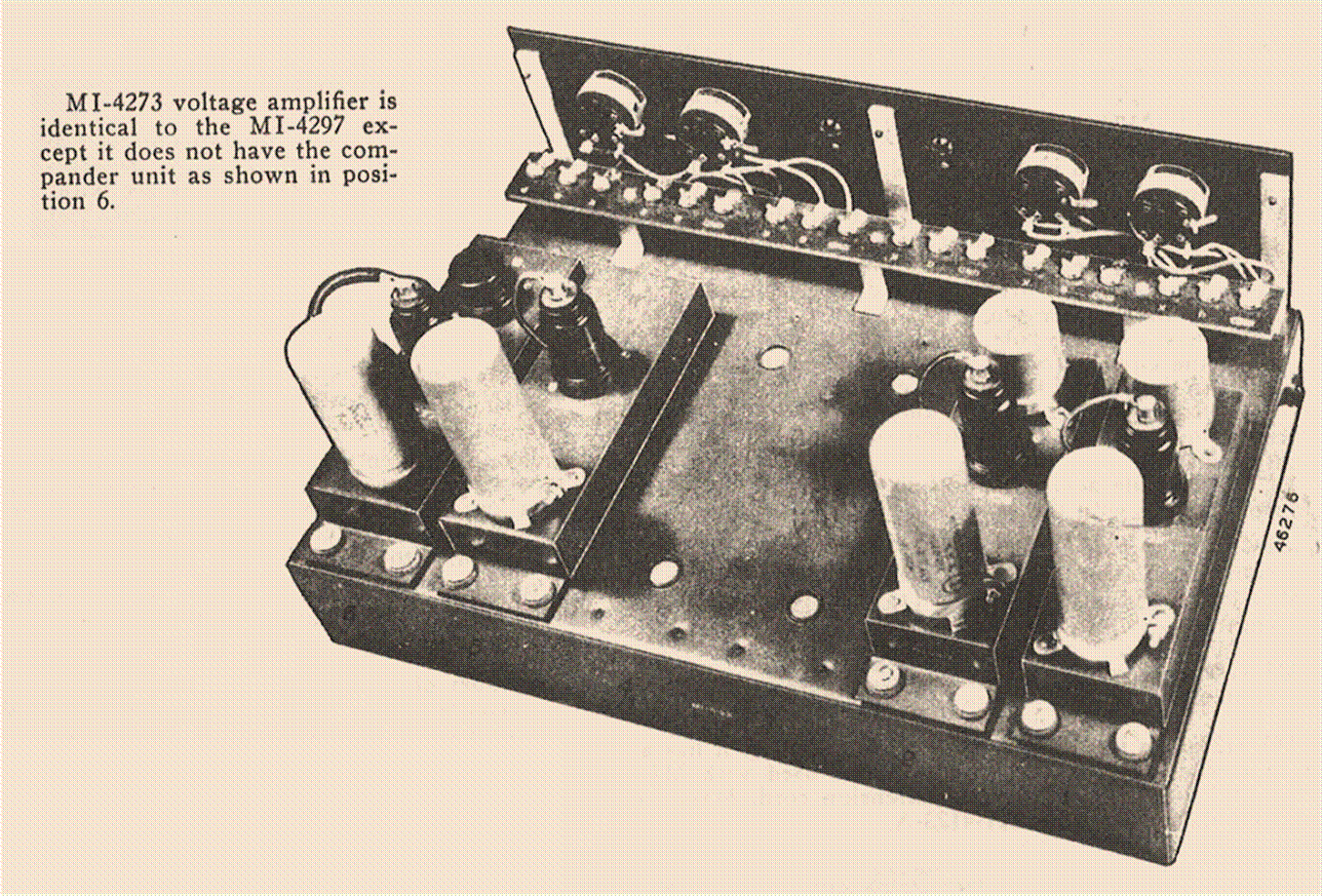

Os chassis MI-4247 e o MI-4297 já os possuem instalados.

Importante notar que os controles de volume operam sem passagem de sinal de áudio. Estes apenas controlam a polarização da primeira grade das válvulas 6L7(1612) alterando o seu ganho e conseqüentemente evitando qualquer sorte de zumbido.  O sinal de áudio excita apenas a terceira grade.
