Expansor 7

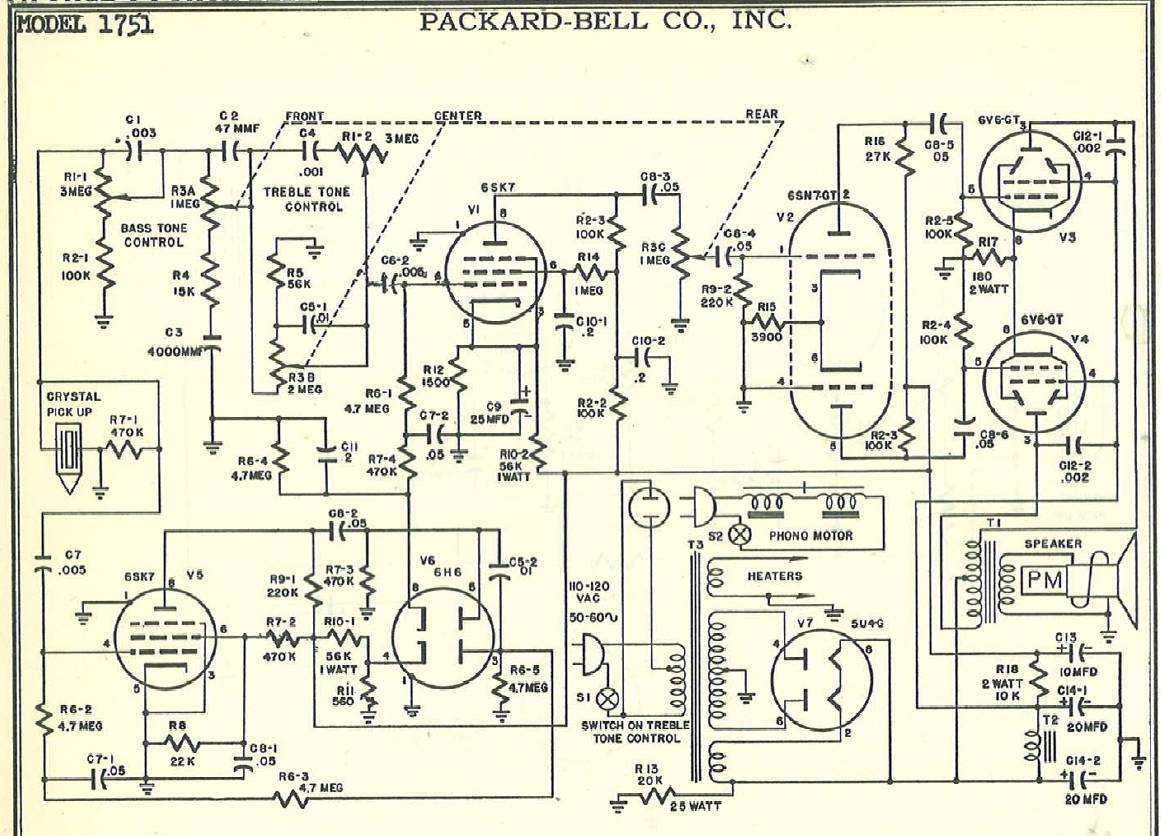

Expansores comerciais

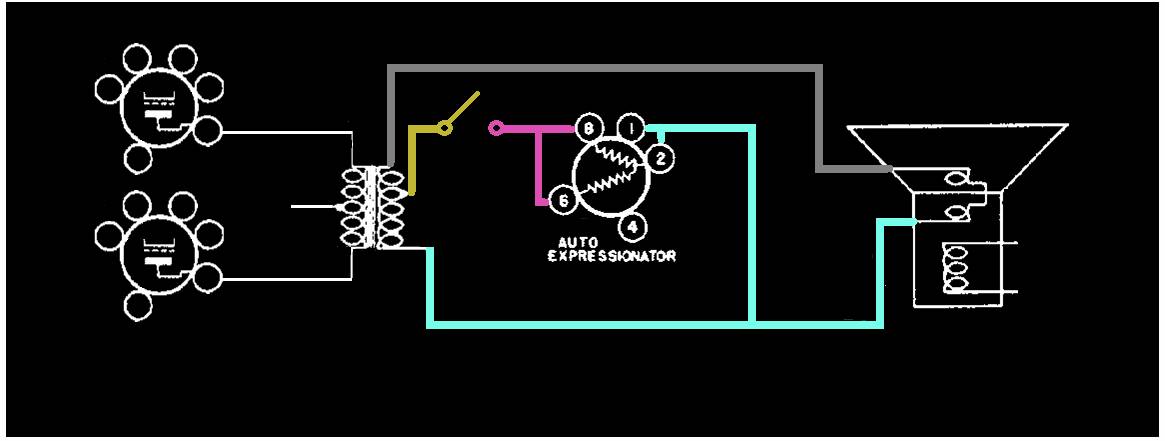

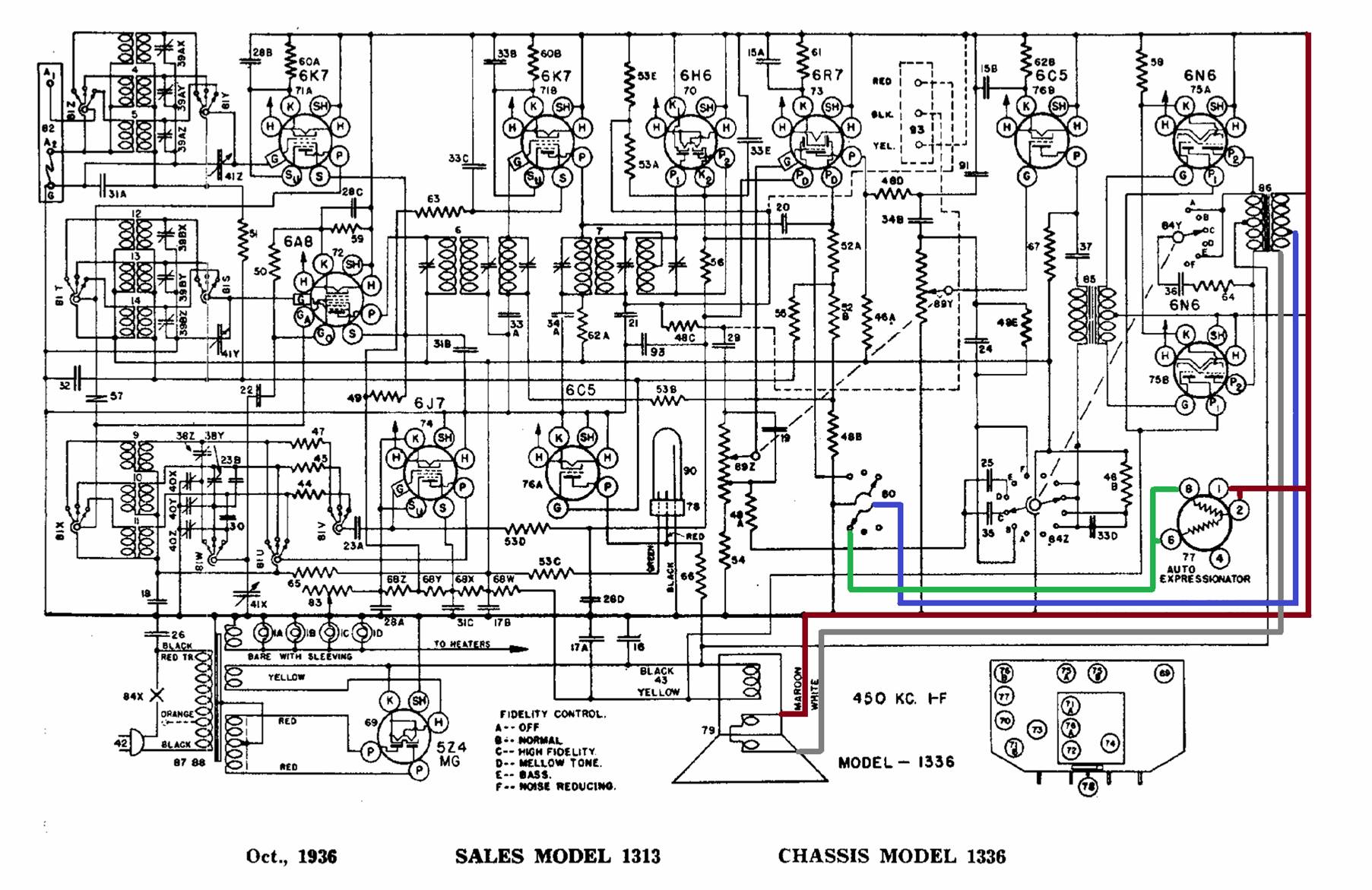

Expansor com resistor PTC  emuma ampola  Auto Expressionator  veja http://www.novacon.com.br/audiocrosley3.htm

As duas resistências em paralelo têm por função reduzir a inércia térmica do conjunto.

Cada uma de suas resistências na válvula tem o valor de 80% a impedância do falante.

A derivação do transformador de saída corresponde também corresponde a 80% da impedância total.

A válvula W 41187 brilha na potência total.

http://www.novacon.com.br/audiocrosley3.htm

Projetos independentes

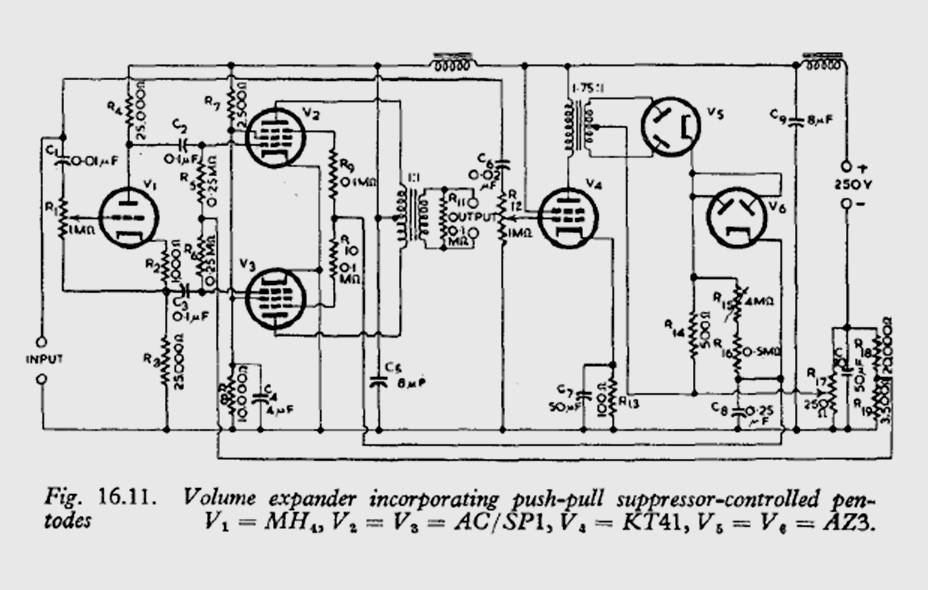

“Contrast Expansion unit – design giving unequal pick-up and decline delays”  Wireless World   -- D.T.N. Williamsom

MH4 próxima à 6J5

AC/SP1 próxima à 6SK7

KT41 próxima à 6V6

AZ3 próxima à 6AX5

xxxxxxxxxxxxxxxxxxxxx

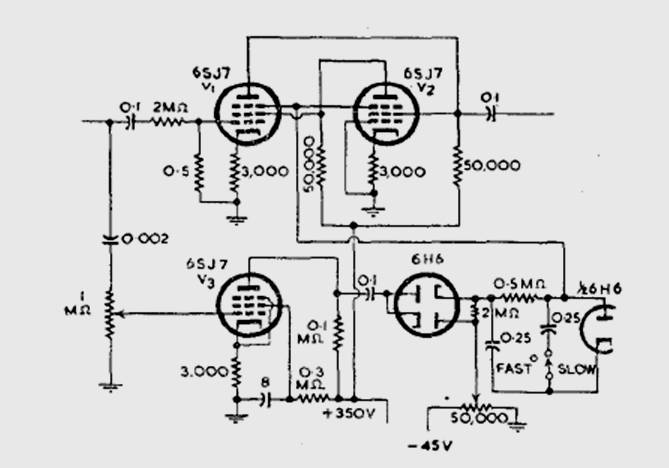

 “Surgeless volume expander”  Butz A. N. Tomkins A. A. Electronics setembro 1946

xxxxxxxxxxxxxxxxxxxxx

“ A volume expander for audio amplifiers – reducing time constants for more rapid response”

 Wiedermann H. K.  Q.S.T. , agosto 1945.

xxxxxxxxxxxxxxxxxxxxx

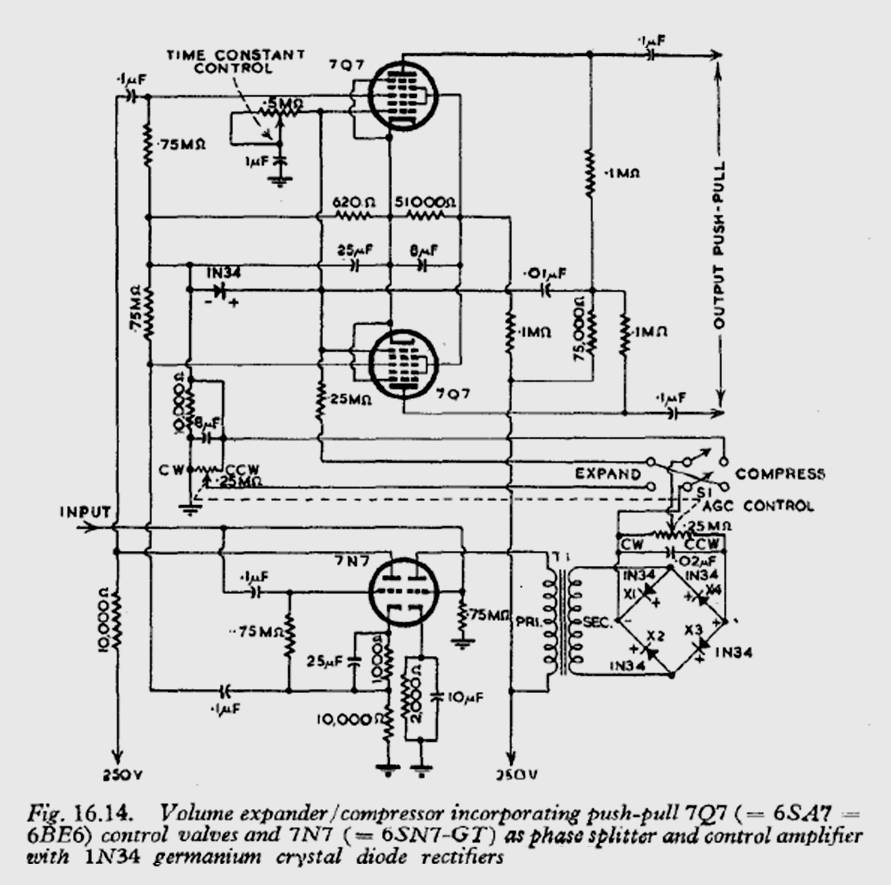

“A volume expander-compressor amplifier” Moses R. C. Radio News, junho 1946

xxxxxxxxxxxxxxxxxxxxx

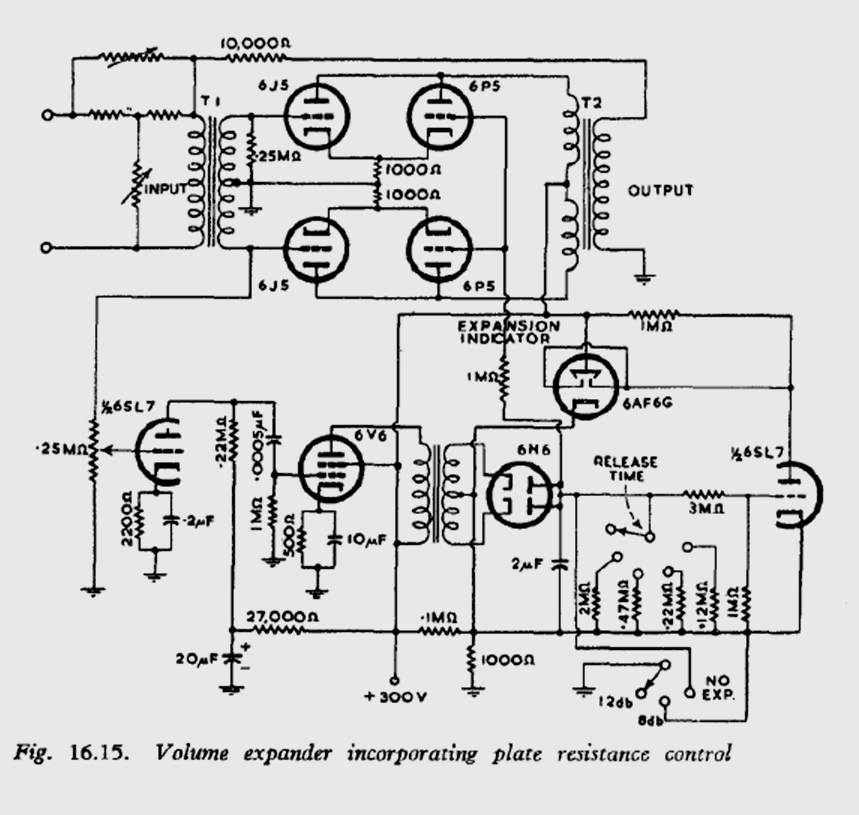

“High fidelity volume expander” Audio Engeneering setembro de 1947. -  Pickering N. C.

(veja também em http://www.novacon.com.br/audioampl2.htm  a proposta de Júlio Rueda “circuitos de áudio-amplificación”

xxxxxxxxxxxxxxxxxxxxx

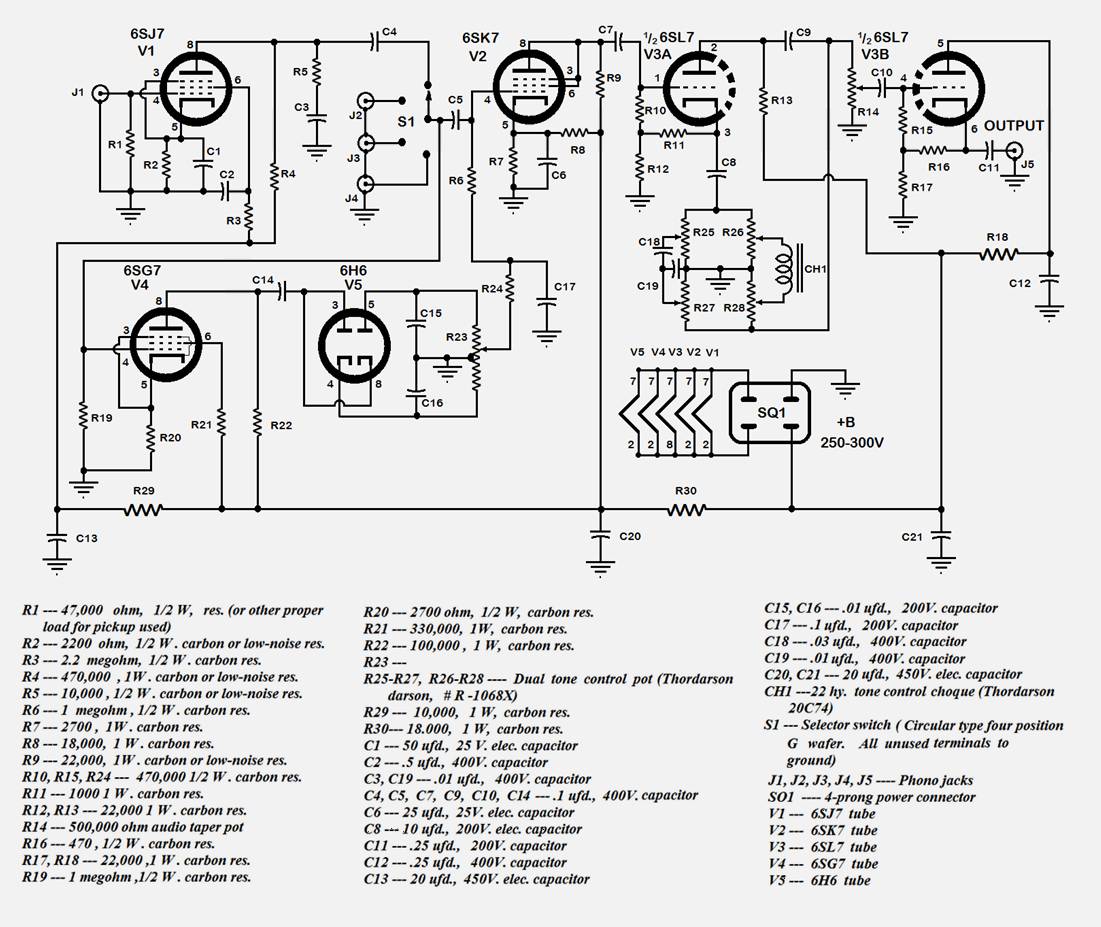

-Hi-Fi control with “expression”-  Maurice P. Johnson  Radio & Television News Agosto 1955

xxxxxxxxxxxxxxxxxxxxx

Amplificador integrado “Volume expander design” Electronics dezembro 1945  R.W. Erlich
