Expansor 8





Outras formas de expansão

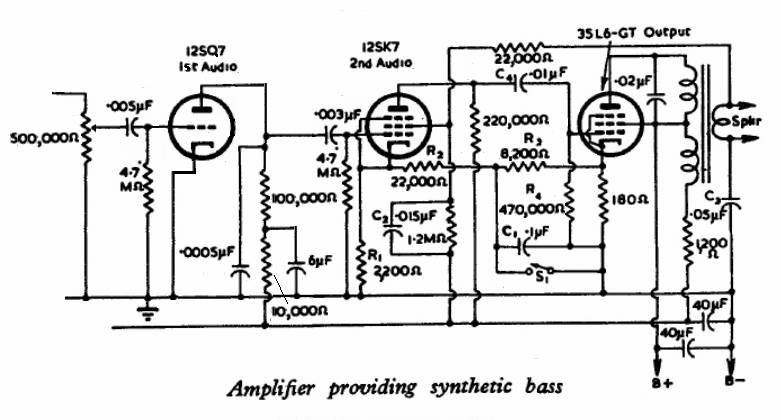

Expansão para graves sintéticos

Circuitos com reforço de áudio apenas na região dos graves. Na verdade estes circuitos reforçam o segundo harmônico aparentando a presença da fundamental. O sistema funciona e v. ouve com relativa aprovação, contudo introduz uma forte distorção que foge dos parâmetros de alta fidelidade.

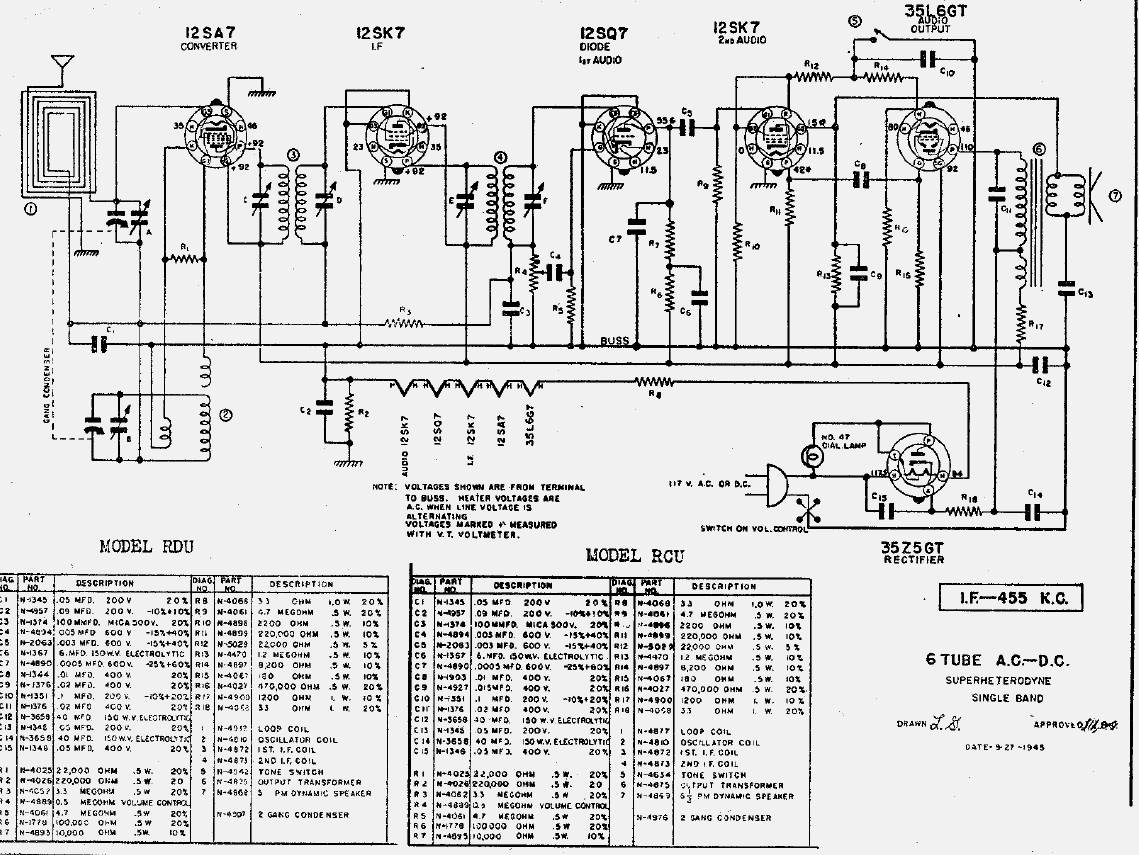

Sonora RCU 208

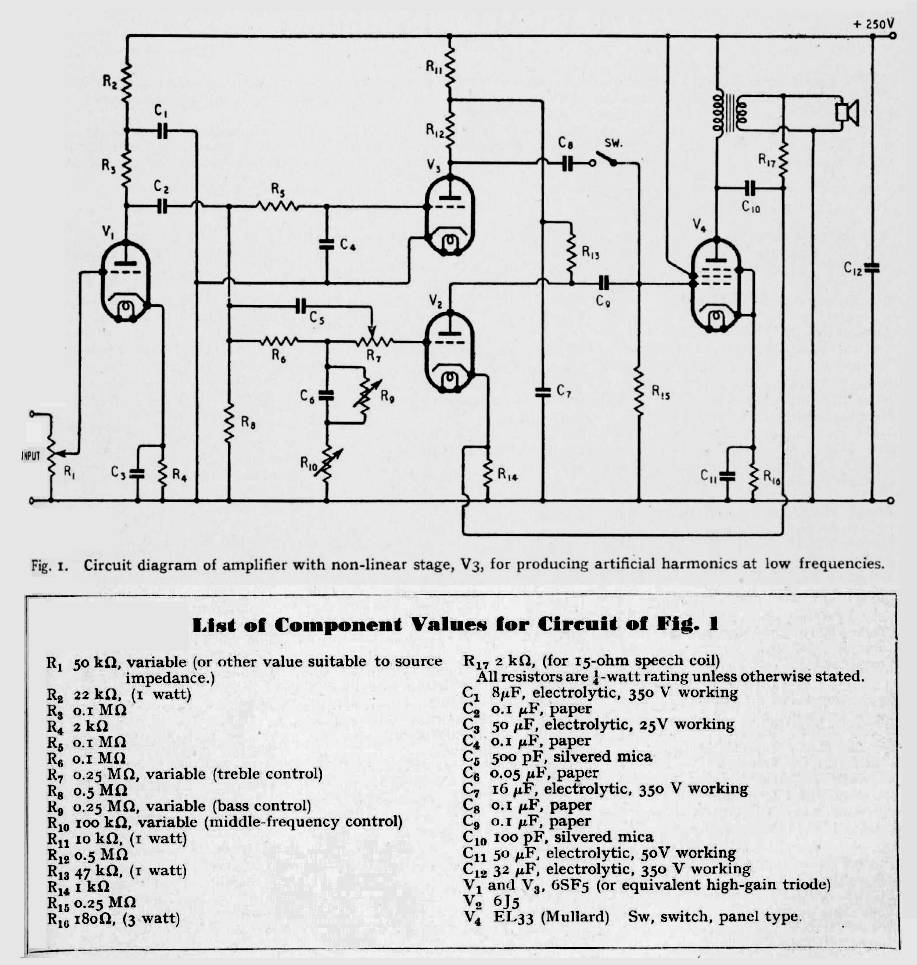

Circuito proposto por K. A. Exley em Wireless World abril de 1951.







Compressores  para gravação

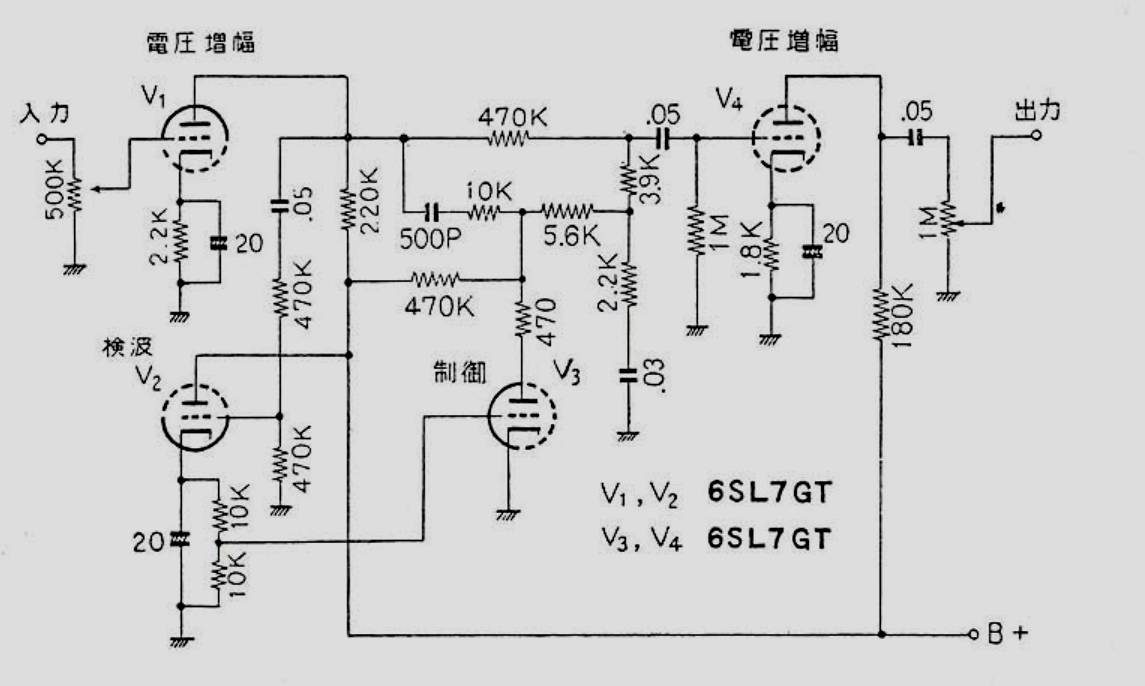

COMPRESSOR DINAMICO



http://www.preservationsound.com/wp-content/uploads/2012/11/DiodeCompressor1.jpg

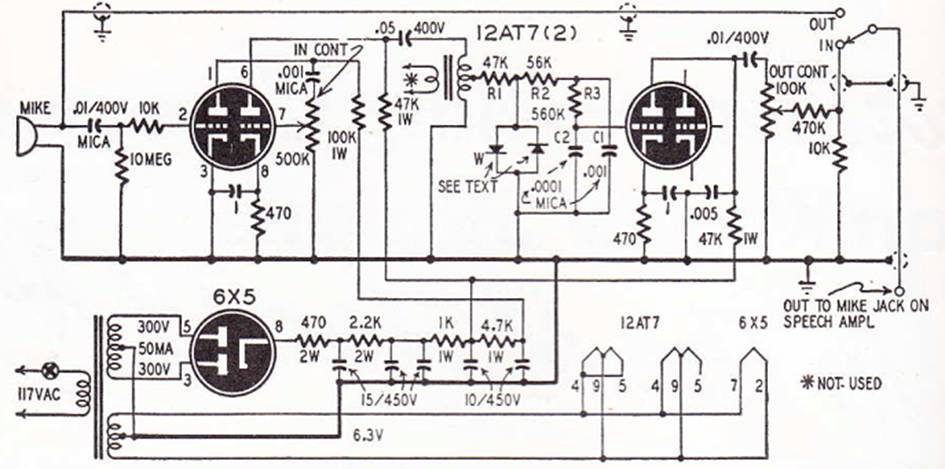

Radio Electronics outubro 1950

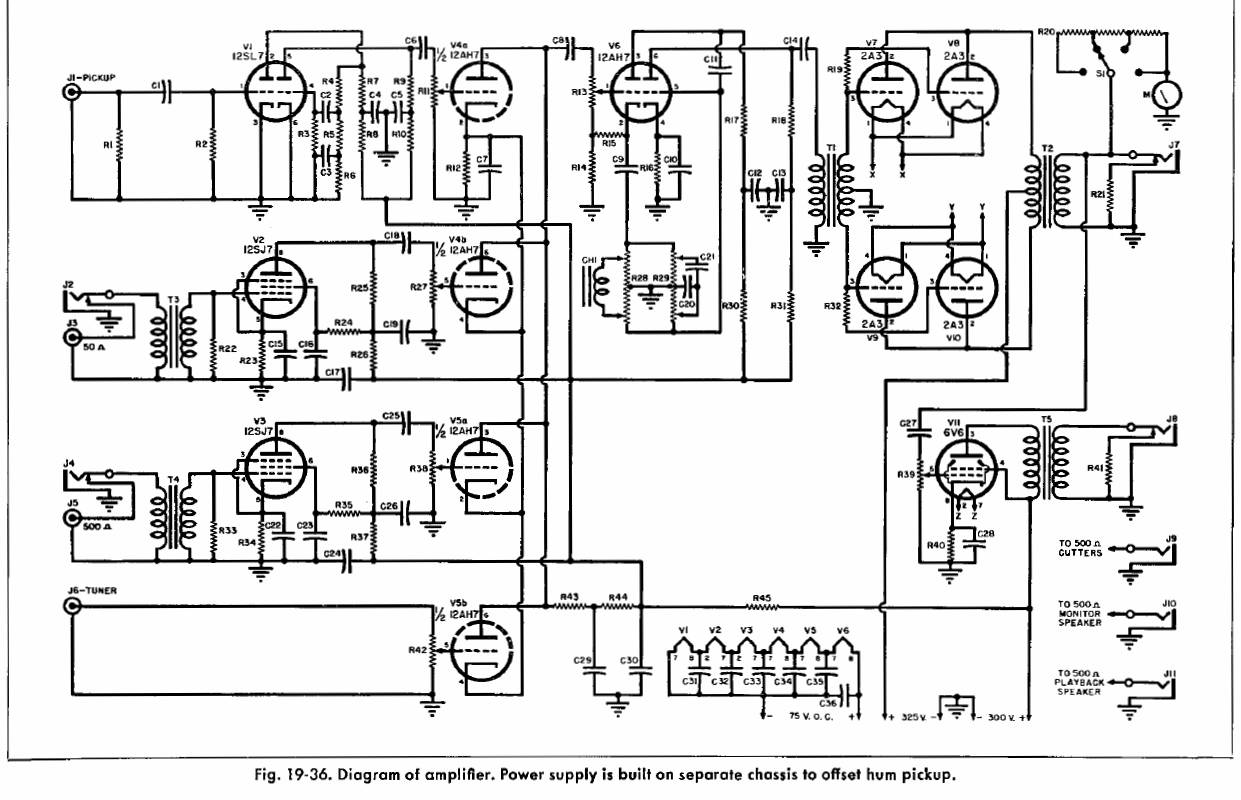

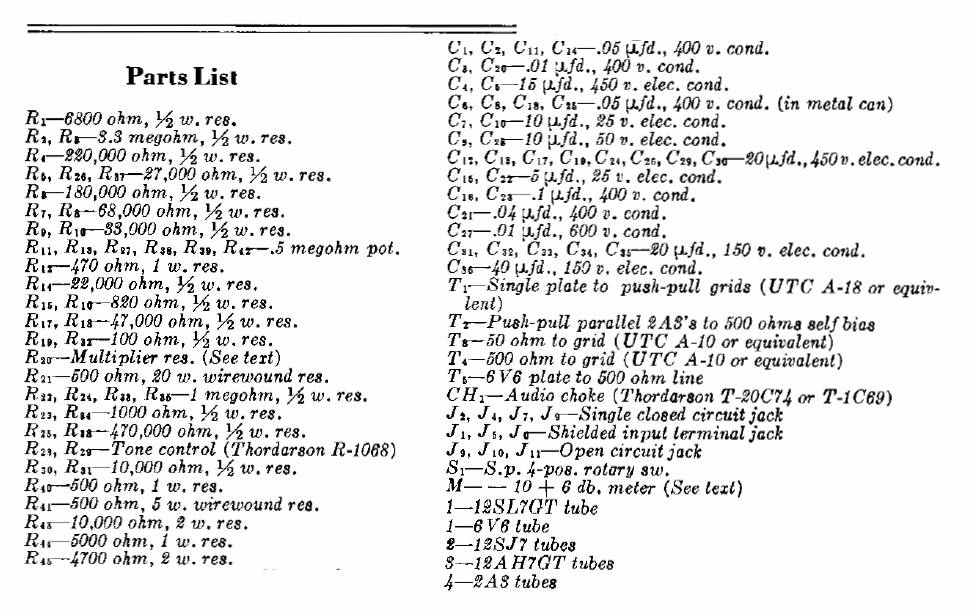

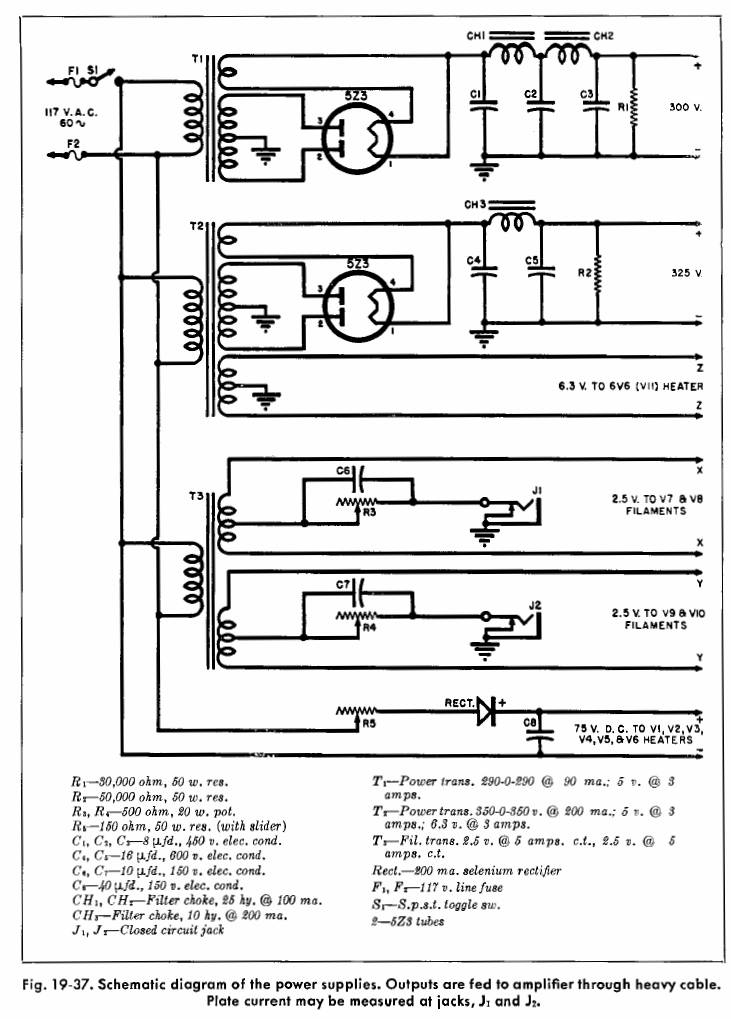

Amplificador para gravação de discos









Record and reproduction of sound Oliver Read











Equalizadores

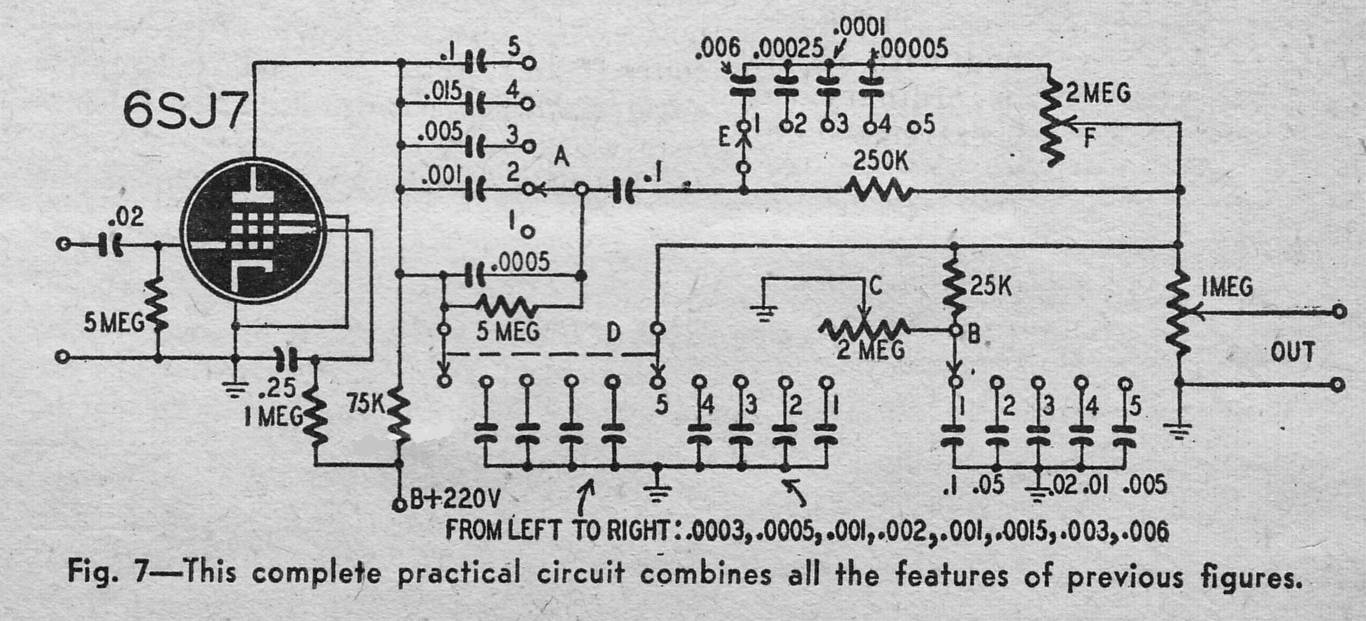

Projeto de equalizador publicado pela revista RADIOCRAFT setembro de 1947 todo o circuito dispensa indutores e transformadores apenas componentes comuns.

Resposta plana e quatro posições de pontos de inflexão para reforço e atenuação. 10 dB de variação. Utiliza um pentodo de corte rápido  6SJ7.

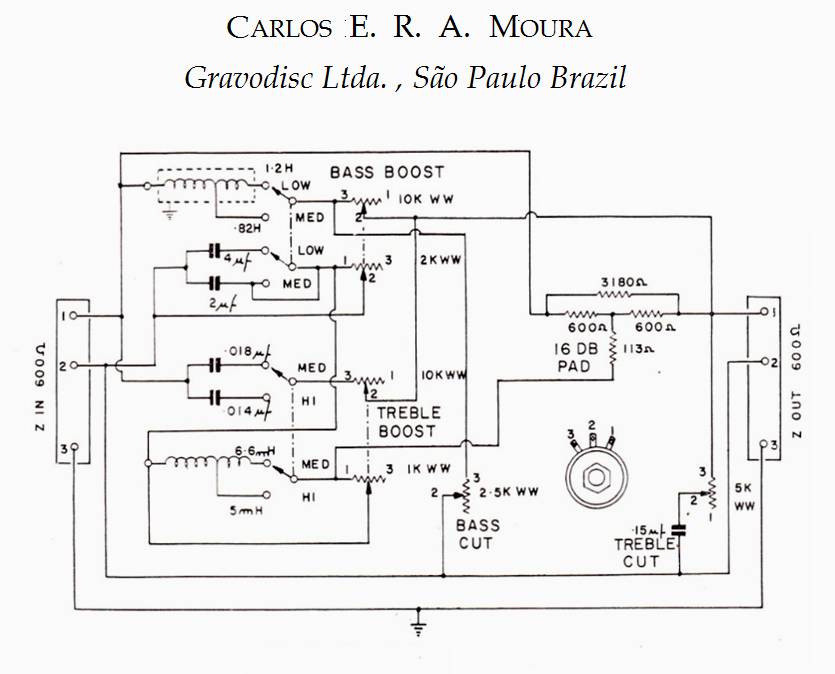

Um equalizador com reforço e atenuação de graves e agudos sem válvulas para inserção em linha de áudio de 600 Ohms. Projeto brasileiro.
