Expansor 10

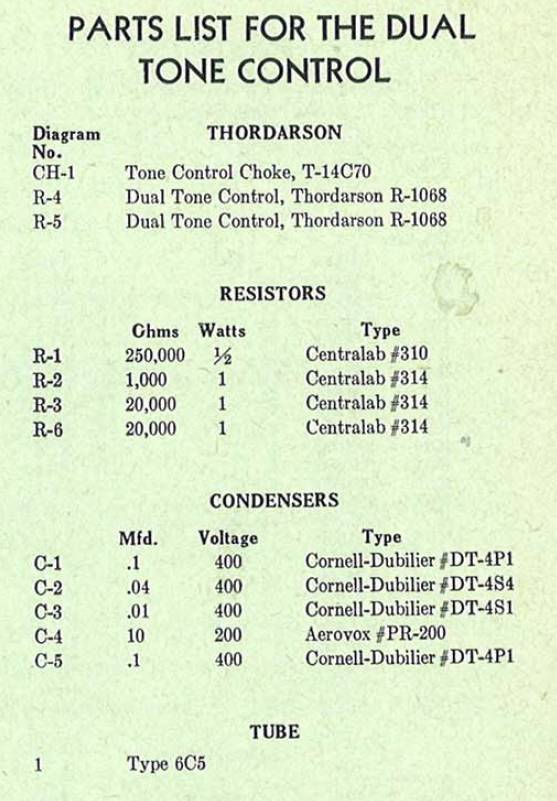

O controle duplo de tonalidade Thordarson original

No circuito apresentado a medida que o cursor de R4 se aproxima do catodo teremos o reforço de freqüências; a medida que o curso de R5 se aproxima do ponto B  teremos a atenuação de freqüências. CH1 opera com as freqüências baixas. CH1 é um choque de 22H e 2K Ohms de resistência interna. Os resistores variáveis ligados ao catodo (C4 e terra) são de 40K; os ligados à grade (ponto B e terra) são de 500K.

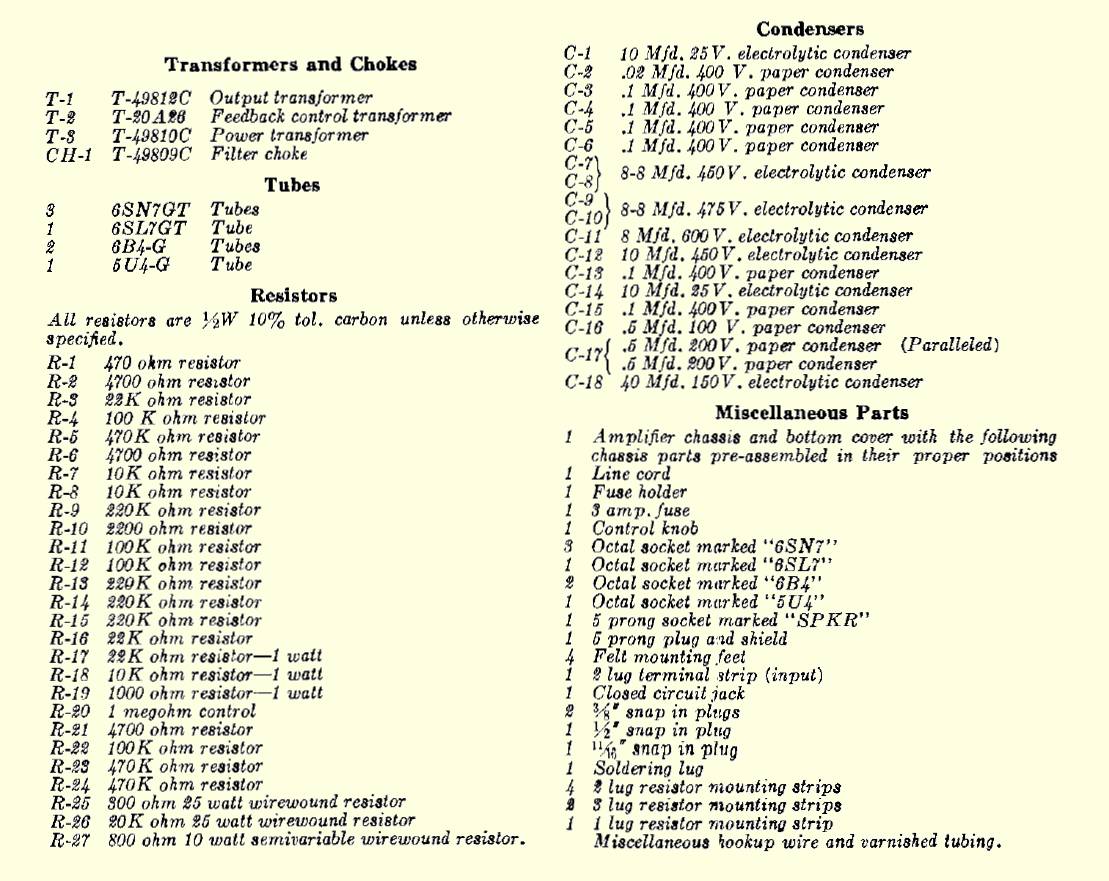

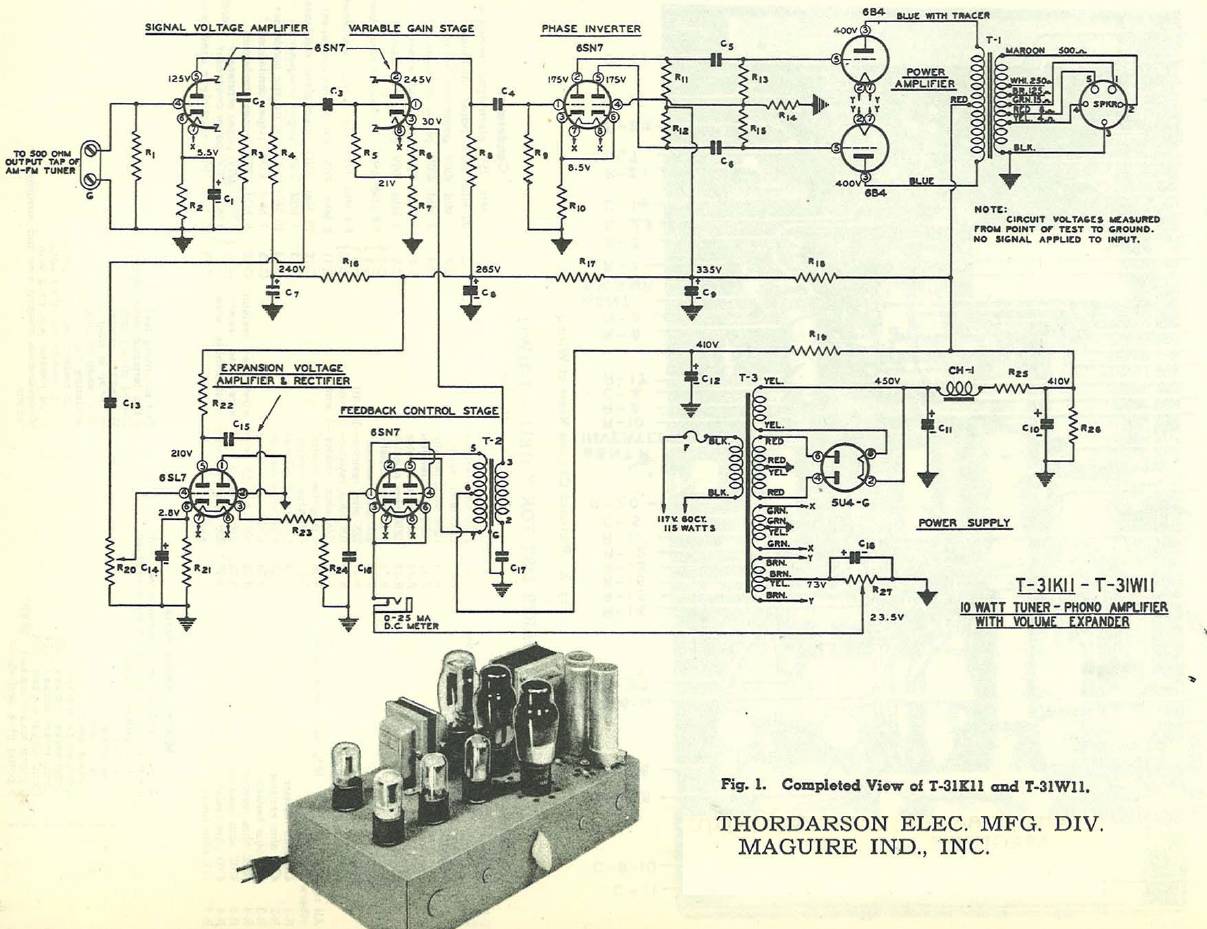

Thordarson T-31K11 T-31W11

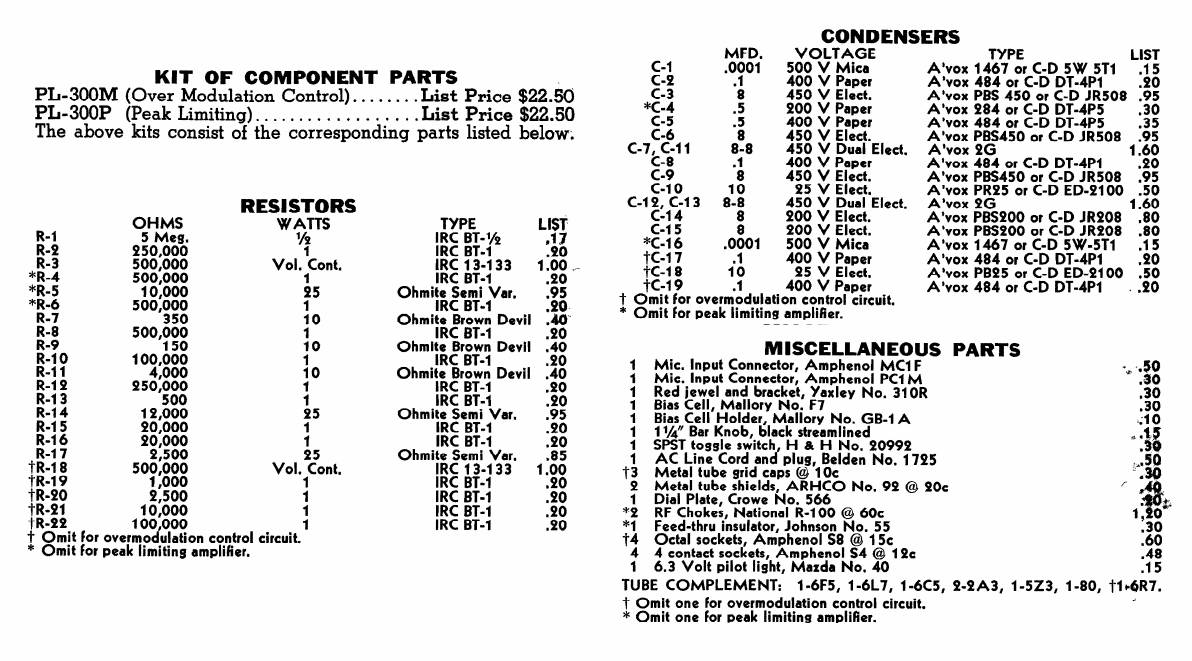

Thordarson 2A3 True Fidelity Peak Limiting Amplifier

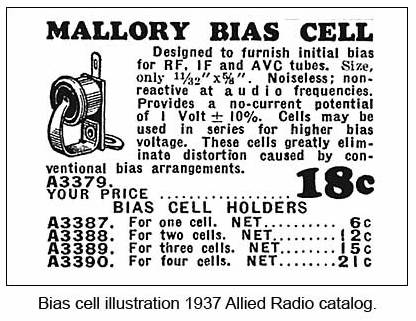

Bias cell 1.25Volt
