Fisher Philharmonic

1937-1942

4

A sobrevida do Croydon

Apesar que o ultimo modelo de radio freqüência sintonizada produzido pela Philharmonic foi o Linear Standard, o fabricante de bobinas continuou ainda por mais dez anos produzindo estas unidades de sintonia em forma de kits. O sistema teve muitos adeptos devido a grande qualidade de reprodução obtida nas transmissões em AM. Os ingleses também produziram alguns modelos de top de linha como os utilizados nos Quad e alguns LEAK. O processo infelizmente caiu paulatinamente em desuso por dois motivos: primeiramente devido a difusão da transmissão e recepção em FM, que apesar de possuírem melhor qualidade e espectro maior na resposta de áudio, tinham seu alcance limitado, mas o pior foi indiscutivelmente causado pela baixa qualidade dos programas em AM que passaram a ser transmitidos pelas rádios não apenas motivados pelo desinteresse das próprias rádios mas a difusão dos novos radinhos transistorizados que tomavam o mercado cuja qualidade tonal deixava muitíssimo a desejar.

Em seguida apresentamos o kit da Miller da mais alta qualidade e da maior simplicidade de montagem que continuou por vários anos o projeto original da Philharmonic.

Conjunto sintonizador de AM adaptável em qualquer amplificador de potência

Diagrama esquemático completo

Visão frontal do conjunto montado

Vista traseira do equipamento montado

http://jump.cv.nrao.edu/dbtw-wpd/Textbase/Documents/grantte-millerradio-reber-05281959.pdf

Conjunto montado:

Tube Line Up:
6SK7...1st. R.F. Amplifier
6SK7...2nd. R. F. Amplifier
6SF7...Detector/AVC
6C5...1st. Audio
6C5...2nd. Audio
6E5...Tuning Indicator

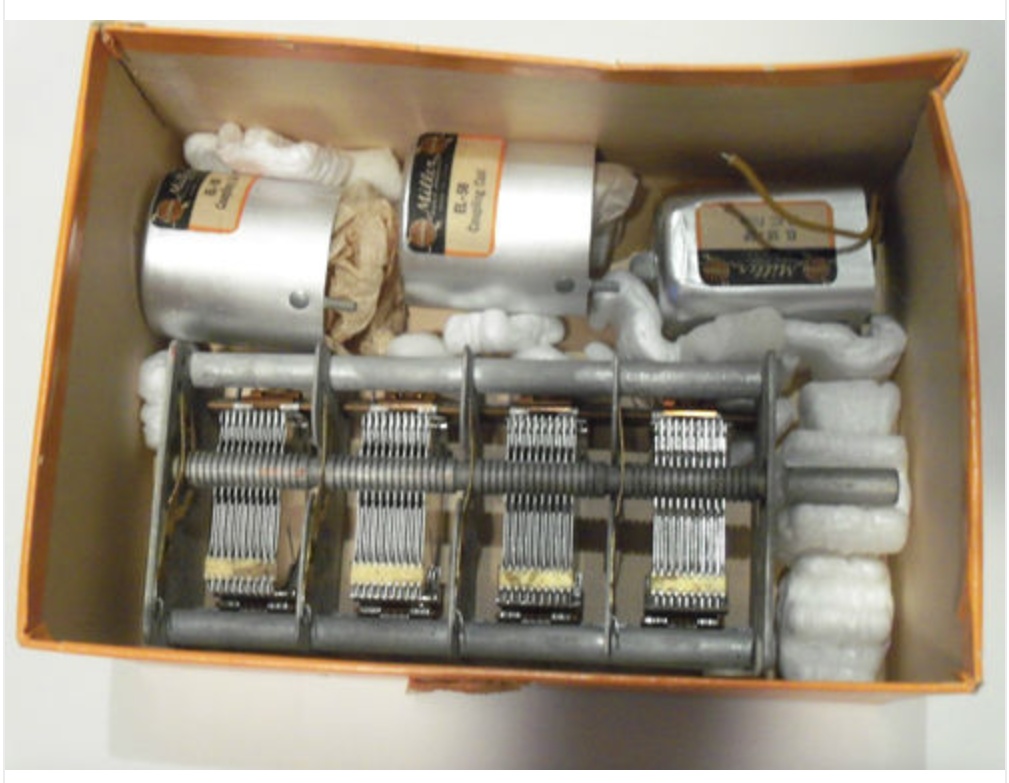

Conjunto de componentes principais
