Caixas Grundig

A companhia Grundig de uma forma diferenciada dos demais fabricantes sempre apostou na alta tecnologia da experimentação. Seus produtos foram diferenciados do resto dos produtores mundiais. Apesar de seguir padrões europeus, e serem muito semelhantes aos Saba, Lorentz, Braun, Telefunken, Nordmende, e outros alemães, a Grundig primou por utilizar certos componentes quase que insubstituíveis.  Eles foram notáveis em produzir aparelhos e caixas acústicas excepcionais que, porém ao darem defeito tinham que necessariamente ter como substitutas peças originais, ou teríamos desempenho comprometido. Este é o caso das caixas deste fabricante. Elas são até bem simples, funcionam muito bem mas exigem falantes próprios que as vezes não são encontrados. Vamos, portanto dar o “macete”

Os falantes empregados são aparentemente iguais aos outros, mas diferem em alguns pontos.

1° - Não seguem os padrões de tamanho universalmente aceitos, isto causa certa diferença de desempenho, mas não é de todo objecionável.  Assim usam alto falantes de 8 ½ polegadas, em lugar dos de 8;  5x7  e 7 x10 em lugar dos tradicionais 6x9 etc.

2° - Todos os falantes são de altíssima eficiência. Isto é conseguido usando-se imãs poderosos com bobinas pequenas e cones muito leves e duros.

Ao substituí-los, ou copiar seus projetos, a forma de contornar o problema é usar sempre um falante de maior dimensão (se couber) e preparar o falante de imã poderoso com um novo cone a ser escolhido. Feito isto, as caixas funcionarão a contento.

Aqui selecionamos três modelos de caixas da Grundig extremamente simples de serem feitas com resultados surpreendentes.  Digo surpreendentes porque são fora do convencional. O nível acústico é muito maior do que se espera, conseqüentemente, V poderá operá-las com poucos Watts e ouvi-las bem alto. Muitos Watts conduzem à distorção. Assim, nos três modelos apresentados que são o Stereomate, Klang e Phonogen necessitamos apenas 3, 5 e 10Watts de áudio para um excepcional resultado.

Abaixo apresentamos os três modelos.

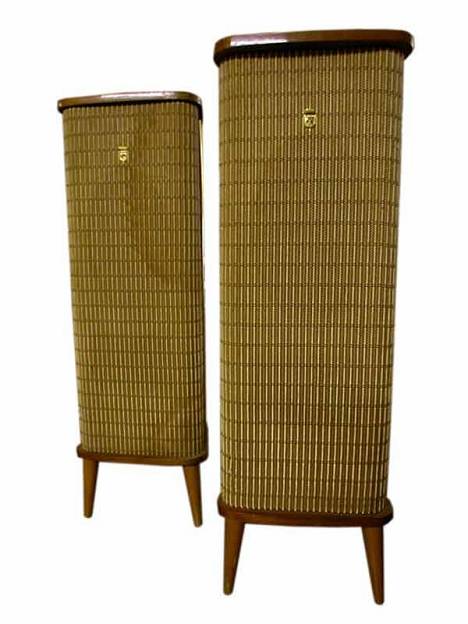

Stereomate

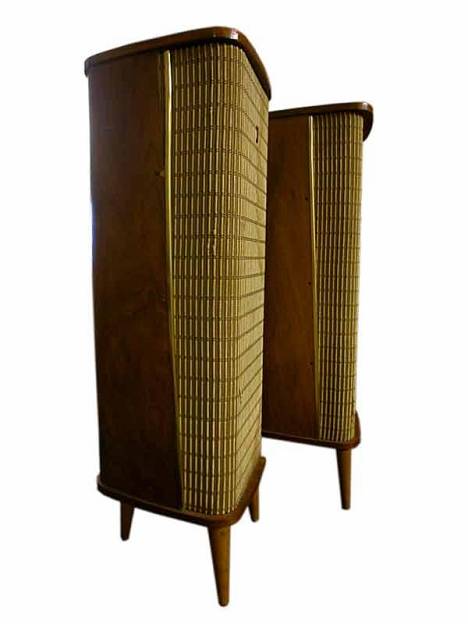

Klang

Phonogen

Aqui apresentamos seus projetos.

Os dois desenhos com medidas acima representam a caixa Stereomate.

Abaixo, o corte esquemático dos detalhes construtivos.

Falante de 8” ou 6x9”.

Os dois desenhos acima mostram detalhes construtivos da caixa Klang

A caixa Klang segue os detalhes construtivos de Stereomate.

Falante de 12”.

Aqui o corte esquemático da caixa Phonogen.

Medidas em cm.

Falante de 8”.

A caixa Phonogen tem uma construção bem diferenciada, uma vez que sua parte frontal e o fundo são feitos em chapa de aço tipo #18 pintada com a parte interna revestida de isolante acústico do tipo comumente encontrado em telhas de fibro cimento. Estas poderão ser substituídas por uma série de laminados finos de isopor até uma espessura de 20 a 25mm. Isto será necessário para que não haja quebra do material. Uma outra possibilidade será cortar ripas longitudinais que serão coladas umas às outras. Importante notar que as chapas originais são estampadas com desenho em relevo para maior resistência. Este procedimento poderá ser substituído por colagem de ripas de madeira em sua parte interna.

Analisadas pelo ponto de vista funcional, a Stereomate é um tubo sintonizado, a Klang é uma corneta dobrada e a Phonogen é uma conjugação bem inteligente de uma corneta com um bass-reflex num único desenho. A  última exige falante de agudos em separado.

Estes dados são curiosos e visa desenvolver a experimentação do leitor.

Para informação do leitor, a Stereomate traabalhava em equipamento com saída de uma ECL86 ou EL95 e as demais com saída push pull de EL95 ou ELL80.
