Dados sobre os transformadores:

(Para constru��o individual).



Nota: As patentes sobre o produto foram solicitadas em 1946 e emitidas em 1950. Hoje, 60 anos depois est�o em dom�nio p�blico.



N�o poder�amos deixar de esmiu�ar este que sempre foi um dos mais intrigantes amplificadores que conheci. Sua extraordin�ria simplicidade aliada a uma qualidade absoluta sempre marcou sua presen�a em todo o mundo. Infelizmente n�o fez uma grande escola em nosso Pa�s. Nunca vi qualquer fabricante nacional produzir um transformador com realimenta��o por catodo at� o lan�amento do Audiopax, mesmo assim, n�o � do tipo PP. Nossa inten��o � quebrar este jejum e mostrar ao Experimentador e ao Audi�filo a qualidade deste projeto do Sr. Walker que j� � apreciado em todo o mundo pelo menos desde 1938.





DADOS T�CNICO-CONSTRUTIVOS PARA NOVOS E MELHORES TRANSFORMADORES





LEVANTAMENTO DE DADOS ORIGINAIS:







Dados referentes aos transformadores de sa�da QUAD:



1.   INTRODU��O



Vamos aqui mastigar o excelente trabalho de Menno Van der Veen correspondente ao estudo levado a efeito nos transformadores de sa�da utilizados nos amplificadores QUAD desenvolvidos por Sir Peter Walker. O trabalho gira em torno dos transformadores da S�rie I e da S�rie II do tipo push-pull com deriva��o ao catodo das v�lvulas de pot�ncia. Van der Veen estudou-o pela equa��o de Child-Langmuir modificada pela expans�o de Taylor, demonstrando a not�vel aplica��o nos QUAD e a viabilidade para novos modelos e teorias de novos amplificadores valvulados.  Comparou o comportamento do transformador com as caracter�sticas das KT66 ent�o utilizadas e determinou os cinco par�metros do conjunto na equa��o de Child-Langmuir. Comparou os resultados te�ricos com as medi��es realizadas descrevendo as pot�ncias m�ximas permiss�veis, imped�ncias internas, e n�veis de distor��es com e sem realimenta��o negativa externa. A aproxima��o de resultados foi imensa o que levou Van der Veen a elaborar um programa baseado no PSpice (4-7) chamado �Matlab� dispon�vel na internet para calculo de amplificadores �high-end� com triodos, tetrodos e pentodos.









2. ESQUEMA E MODELO DO TRANSFORMADOR DE SA�DA



2.1 Diagrama esquem�tico



Na p�gina anterior V. v� o diagrama da unidade de pot�ncia da primeira s�rie e noutra p�gina seguinte o diagrama da s�rie II (Quad II). Abaixo reproduzimos toda s�rie evolutiva dos amplificadores de pot�ncia QUAD para estudo comparativo. As tens�es est�o especificadas nos diagramas e a principal diferen�a � o uso das EF36 nos primeiros modelos e das EF86 no modelo subseq�ente. O transformador de sa�da difere algo no secund�rio que ser� comentado. Ambos oferecem 15Watts de pot�ncia. Temos inclusive uma varia��o com E80F no lugar da EF86. Discutiremos esta medida posteriormente.

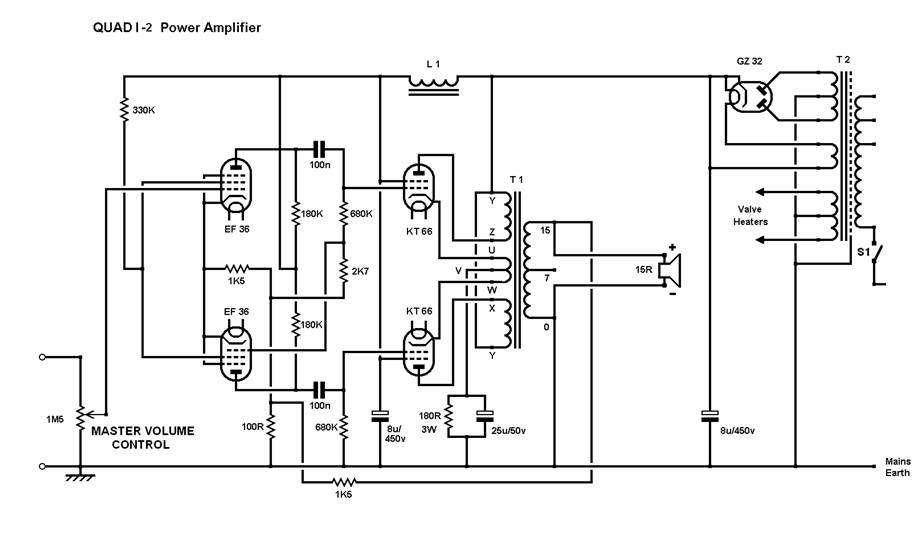

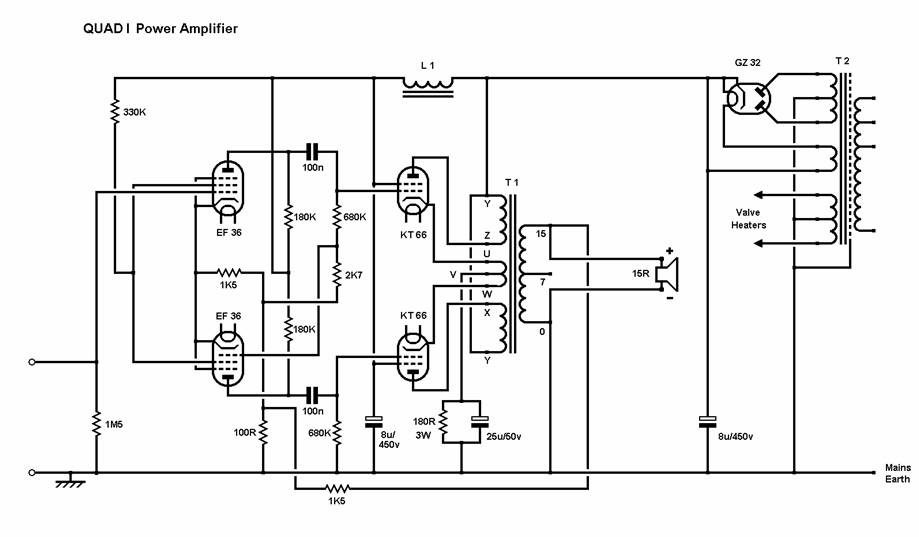

QUAD I � 1946

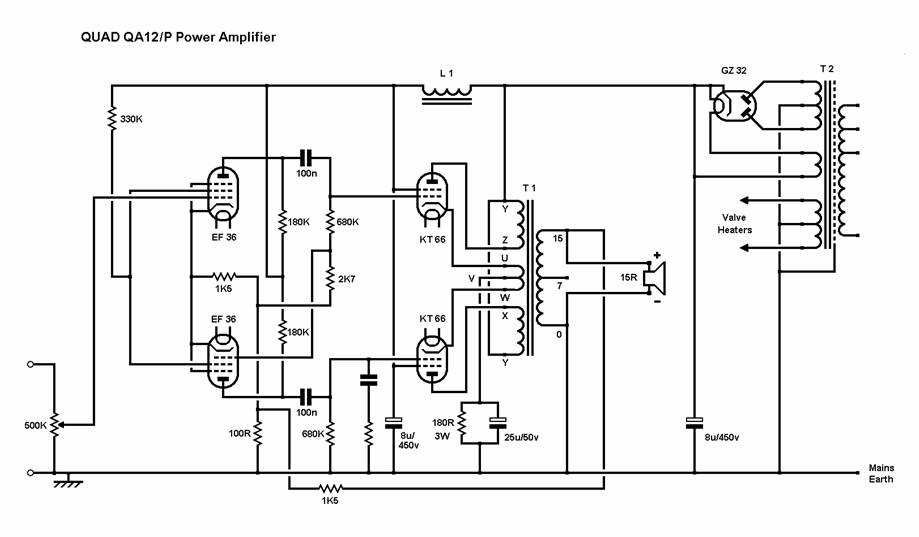

QUAD 12/P - 1949

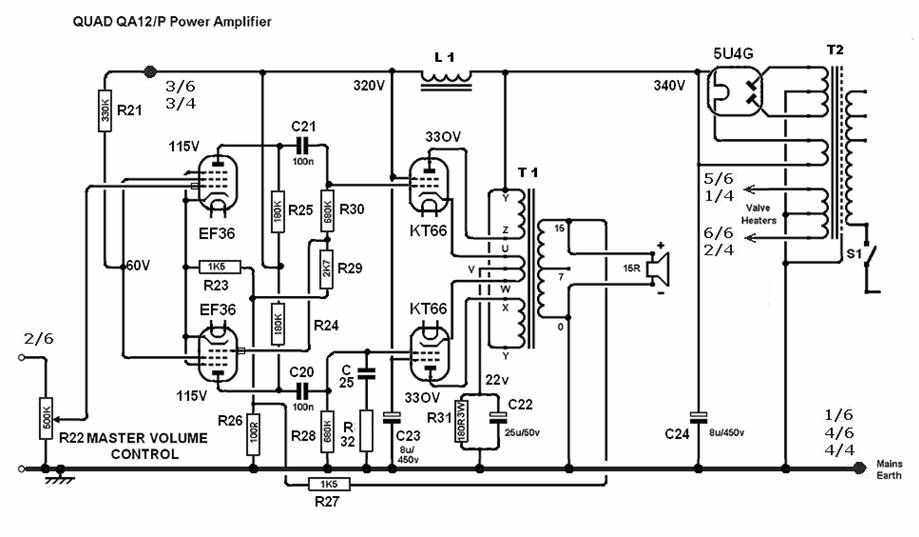

QUAD 12/P - 1950



QUAD 12/P - 1952

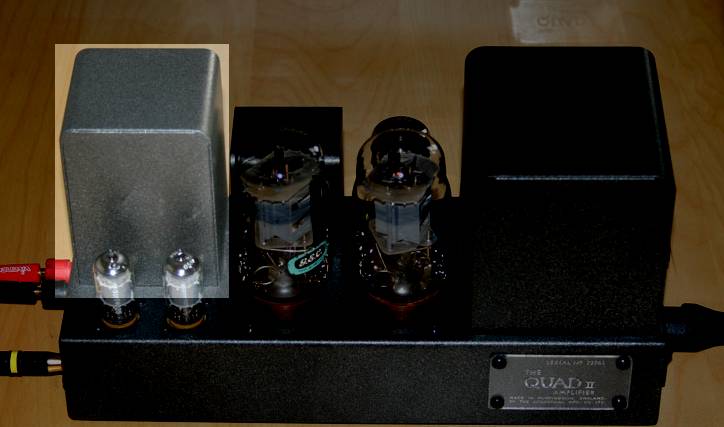

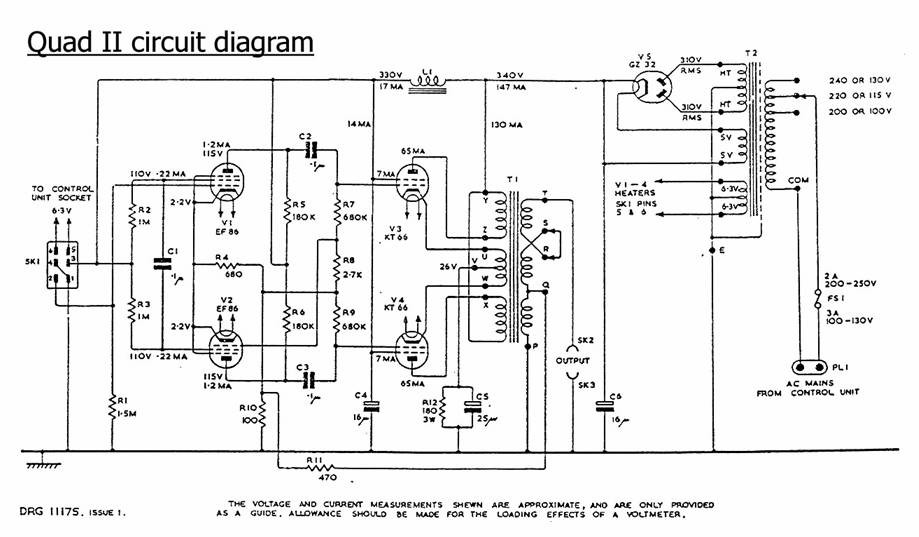

QUAD II - 1953

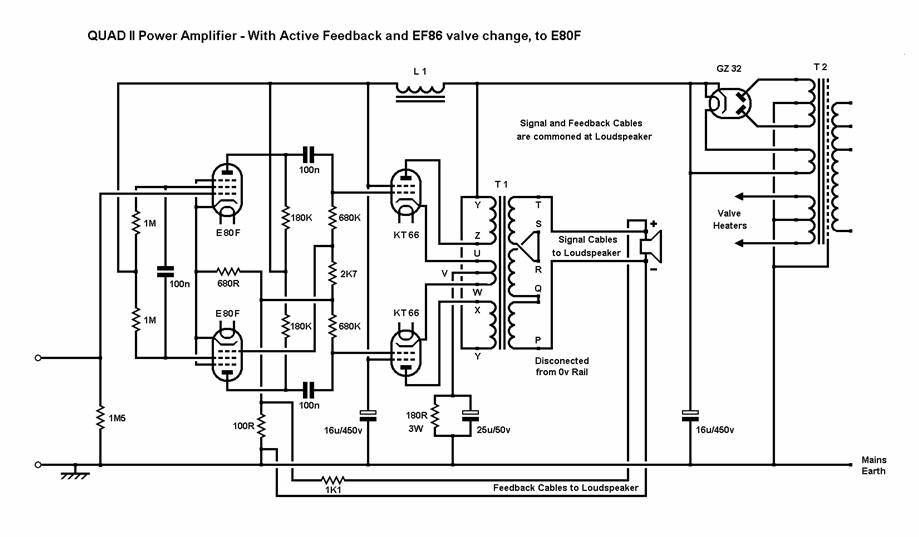

QUAD II � 1990 Modifica��o dom�stica



Raz�es da modifica��o:

Nos aos �90 a QUAD colocou no mercado os primeiros QUAD 40 com 12 SH7 no lugar das EF86.

Desde h� muito se notava a falta de sensibilidade do amplificador de pot�ncia QUAD II para outros amplificadores que n�o o pr�prio. As 12 SH7 bem como as E80F s�o v�lvulas de alta transcondut�ncia e excitam melhor as v�lvulas de sa�da, import�ncia fundamental nos QUAD 40. As E80F foram escolhidas por utilizarem os mesmos suportes da EF86. Uma outra suced�nea � a EF183 ou a EF184. Existem outras similares.



2.2 Par�metros do transformador de sa�da

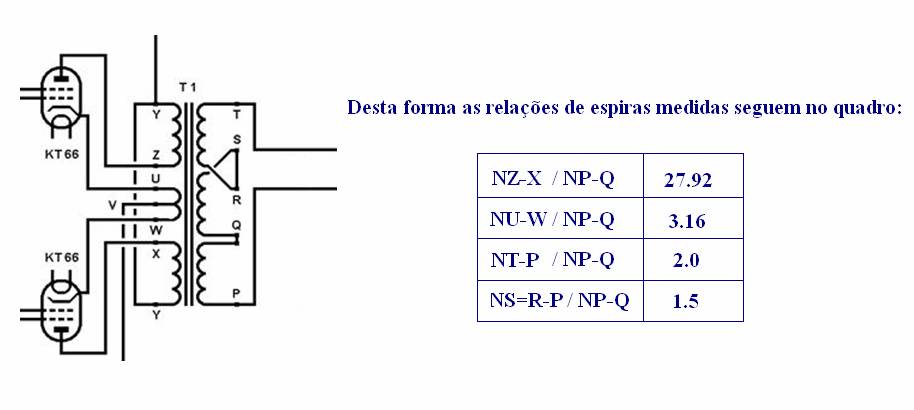

Atrav�s de gerador de sinais de 1 kHz determinamos as rela��es de espiras relativas a cada um dos enrolamentos. Adotamos as marca��es originais dos QUAD para determina��o dos pontos do enrolamento, bem como as deriva��es espec�ficas, chegando ao desenho das liga��es originais abaixo.









2.3 Levantamento dos par�metros





Estudando as especifica��es originais do QUAD II , eis que os mesmo recomendam a imped�ncia �tima para os alto-falantes a tomada entre S=R (em curto) e P onde ZL = 7 ohm.

Isto significa dizer que a imped�ncia total do prim�rio entre Z e X equivaler� �:

Zaa = 2425 ohm.



Imped�ncias do manual:

Z PQ = 3.75 ohm; Z S=R-P = 7 ohm; z T-P = 15 ohm.



Valor m�ximo da indut�ncia do prim�rio medida com sinal de 50Hz senoidal com 180 Vrms:

Lp,max = 122 H



Resist�ncias em DC medidas no prim�rio total dos enrolamentos Z-X

E dos enrolamentos secund�rios P-Q temos:

Rip = 304 ohm

Ris = 0.8 ohm



Levantamos nas freq��ncias de resson�ncias entre prim�rio e secund�rio teremos indut�ncia de perda Lsp e a capacit�ncia efetiva do prim�rio Cip os valores:

Lsp = 6.4 mH

Cip = 467 pF



Estes par�metros determinam o comportamento do transformador de sa�da na gama de respostas para o qual foi projetado com uma carga de 7 ohms no alto-falante.





3. MOD�LO DA KT66



3.1 Do manual de v�lvulas.



De acordo com os dados informados pelo manual de v�lvulas,

Os seguintes par�metros foram usados para a KT66:







4. COMPARATIVO DA EVOLU��O CONSTRUTIVA

NO TRANSFORMADOR DE SA�DA �QUAD�.

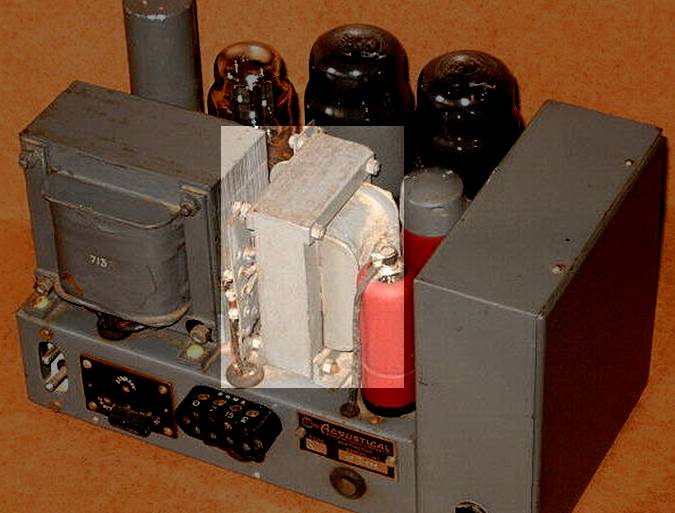

4.1 Nos modelos pr�-1970.



1946/1949





1950/1952



1952/1970

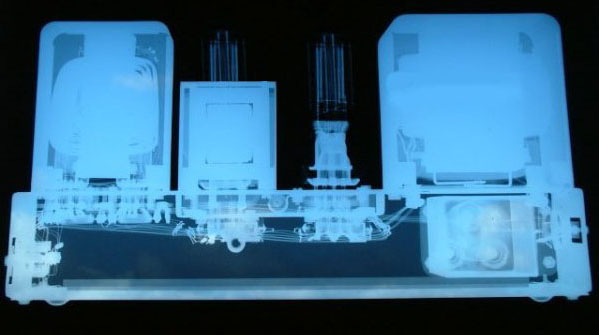

x-ray of QUAD HIFI Amplifier

Vista de um chassis QUAD II em Raios �X.

Observe os transformadores nas caixas id�nticos ao primeiro modelo.





4.2 Nos modelos p�s-1990 e 2000.



A seguir estenderemos nossa pesquisa aos amplificadores QUAD mais recentes.

A partir dos anos 90 a QUAD esteve em estado pr�-falimentar. A decis�o de ressuscitar o modelo II, descontinuado a partir desde os anos 70, retirou a empresa do vermelho.

Abaixo os modelos atuais com respectivos pre�os de revenda em Libras.

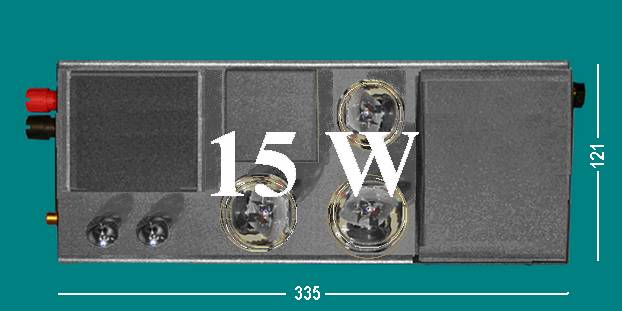

E suas dimens�es: H= Altura.

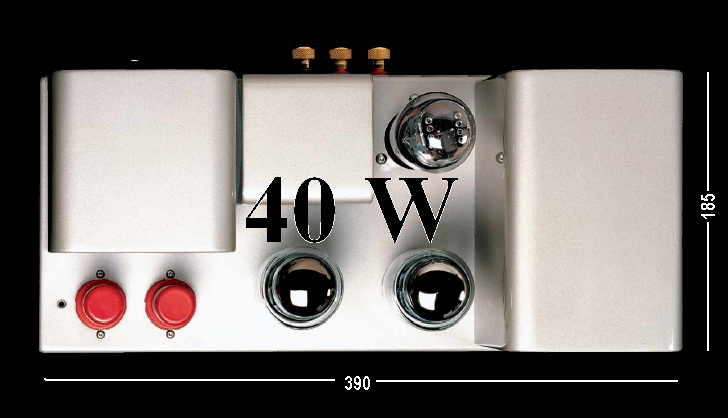

H = 171 mm

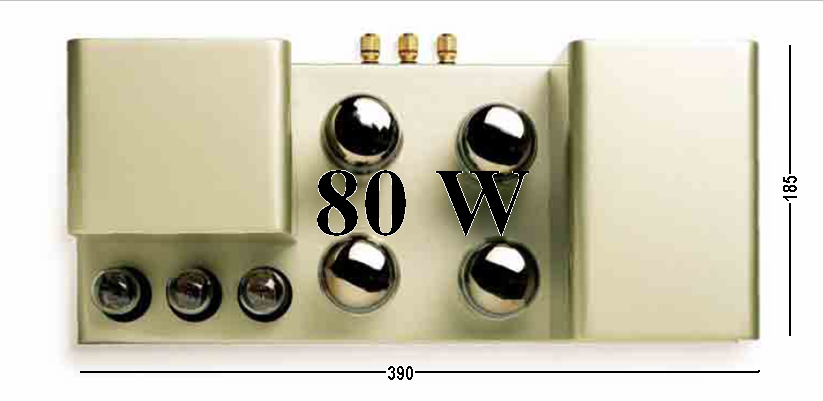

H = 95 mm





H = 200 mm

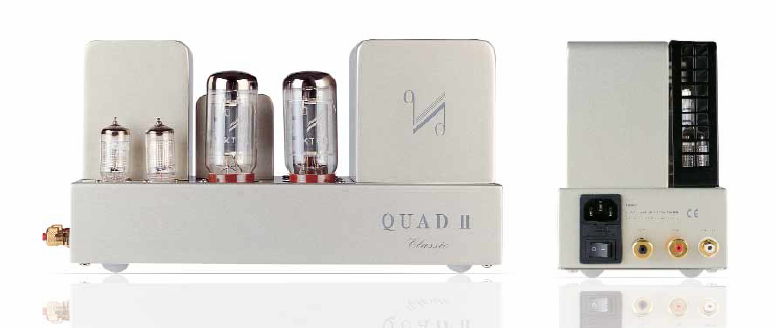

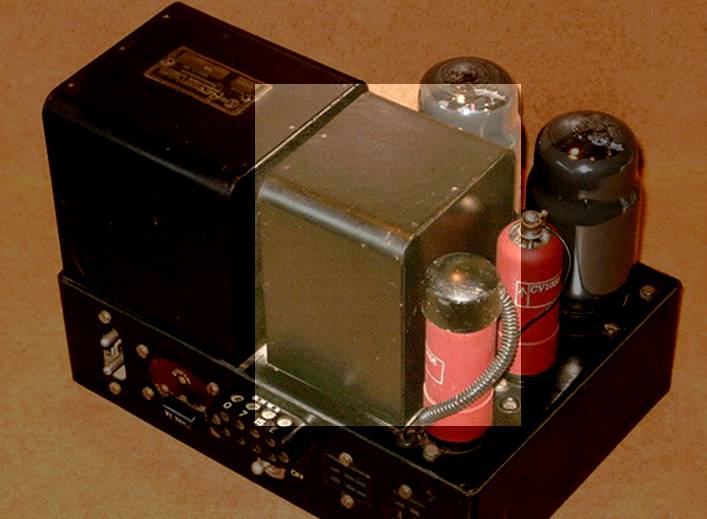

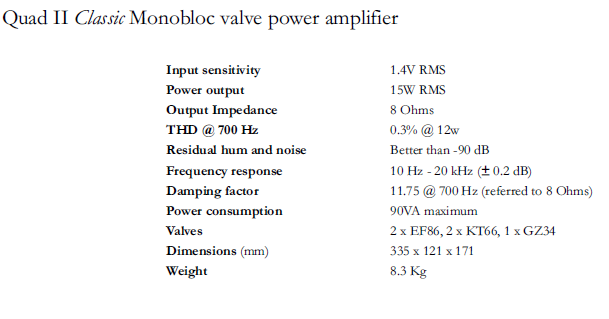

Relan�amento do modelo original e especifica��es.

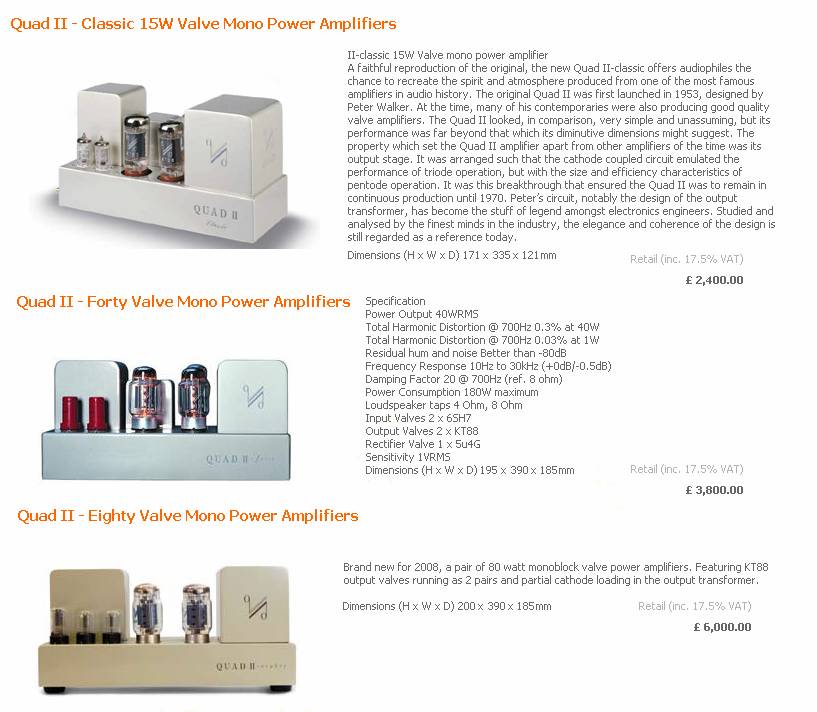

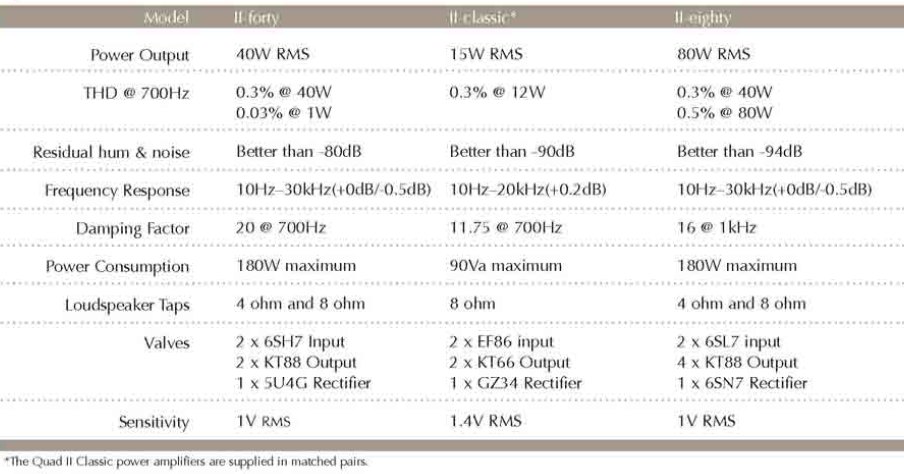

Folheto comparativo dos tr�s novos modelos.

Note-se erro de impress�o no modelo 80. 6SN7 1� amplificadora. Retifica��o em estado s�lido.
