Quad Amplifier 2

Continuação.

No ano de 1949 surgiu o QUAD I. Com a unidade de potência praticamente idêntica à anterior, mas levava um novopreamplificador incorporando o filtro outror vendido em separado. A modificacçao no chassis principal foi apenas o uso de caizas para encobrir os transformadores, a retirada do interruptor liga-desliga e do controle de volume no chassis principal alem da adoção de duas fichas de contacto para o pré-amplificador e o tuner.

Eis o modelo QUAD I.

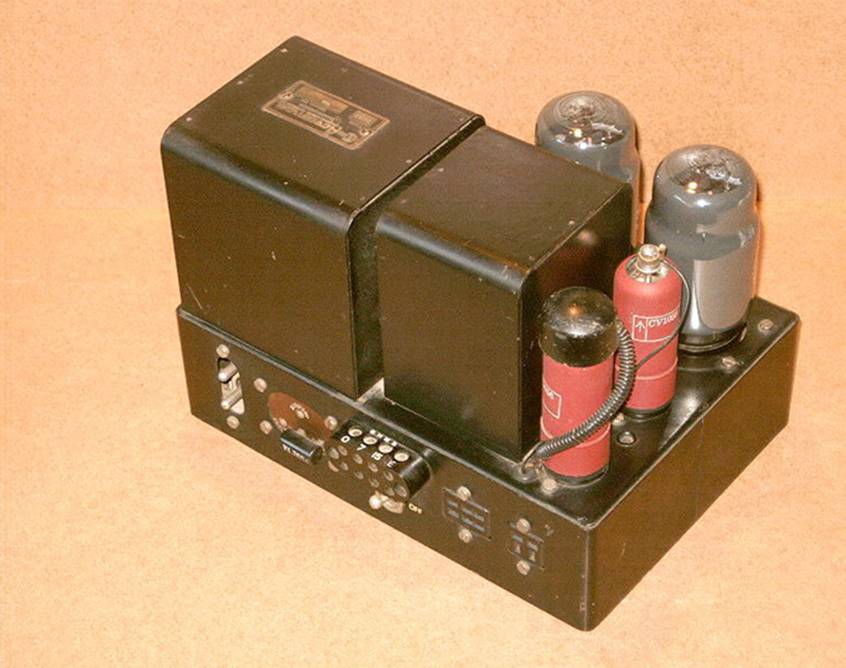

Vista frontal

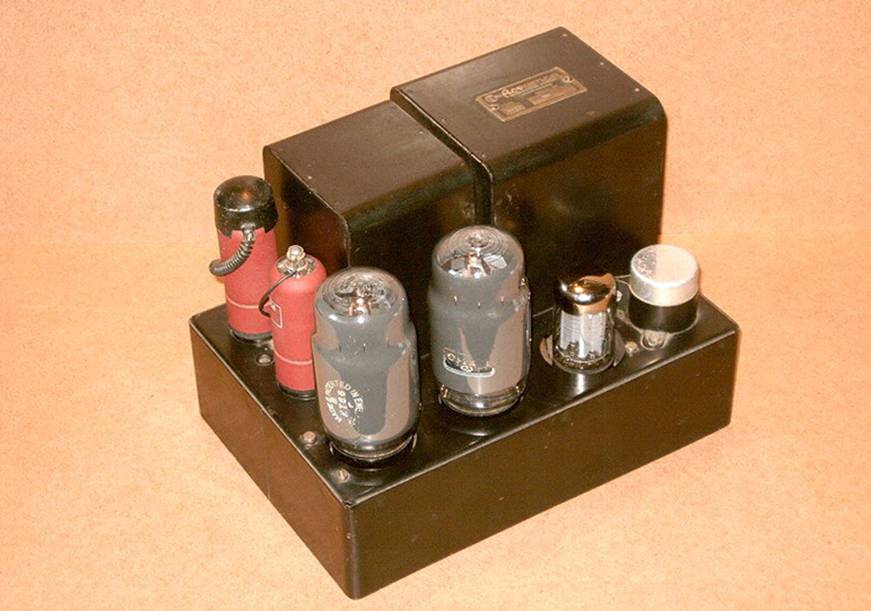

Vista traseira

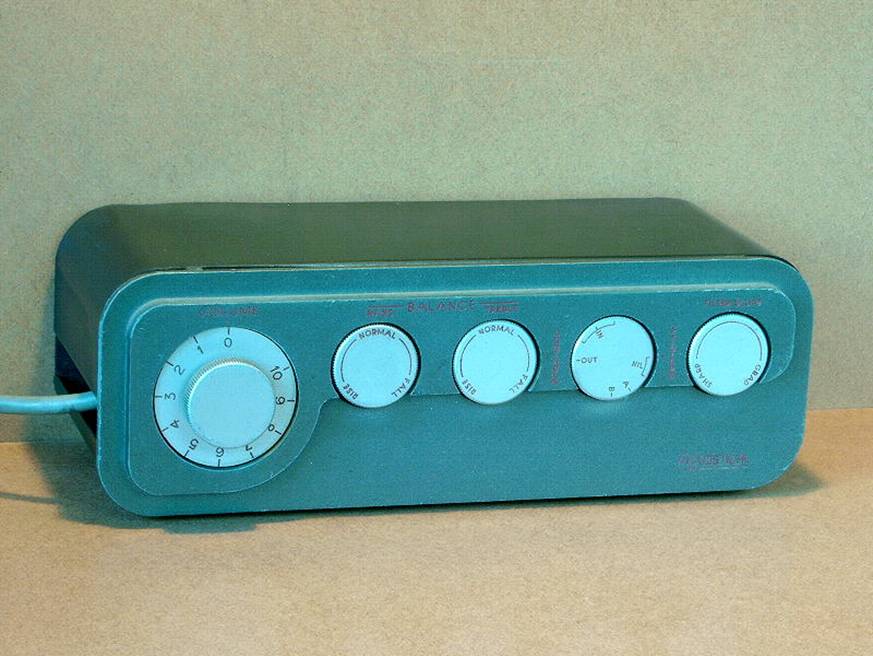

Vista Geral do pré-amplificador QC-1

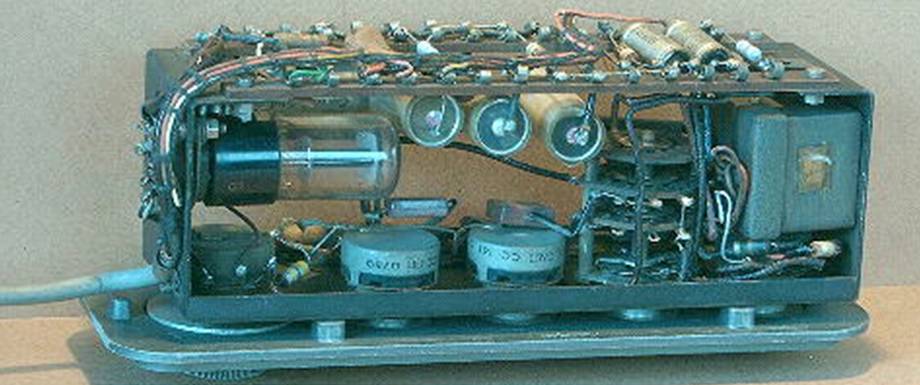

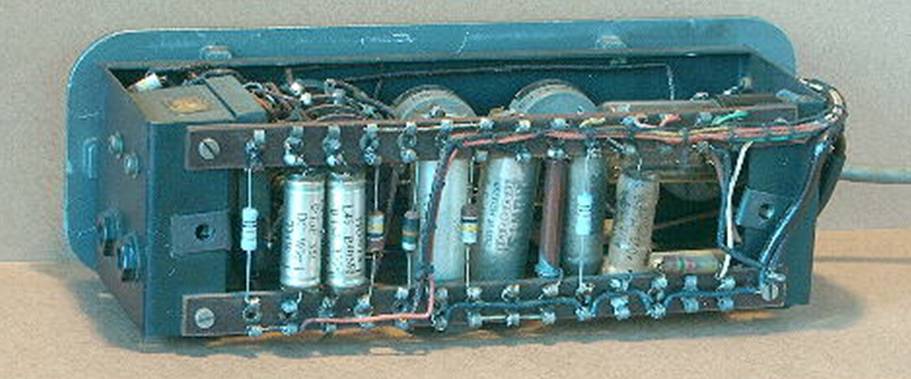

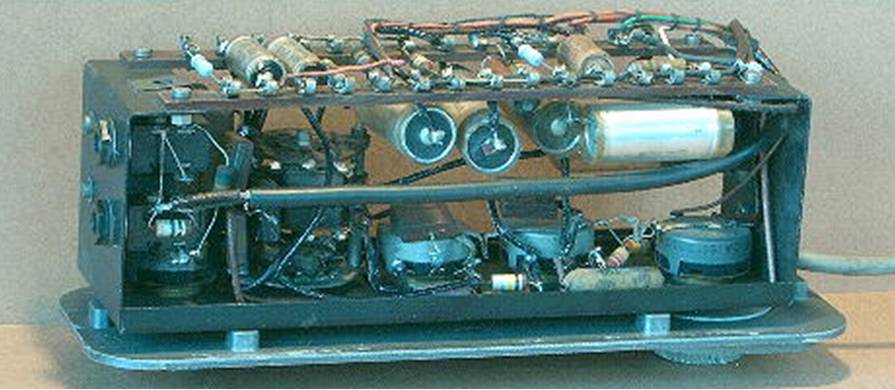

Três vistas internas do pré-amplificador QC-1

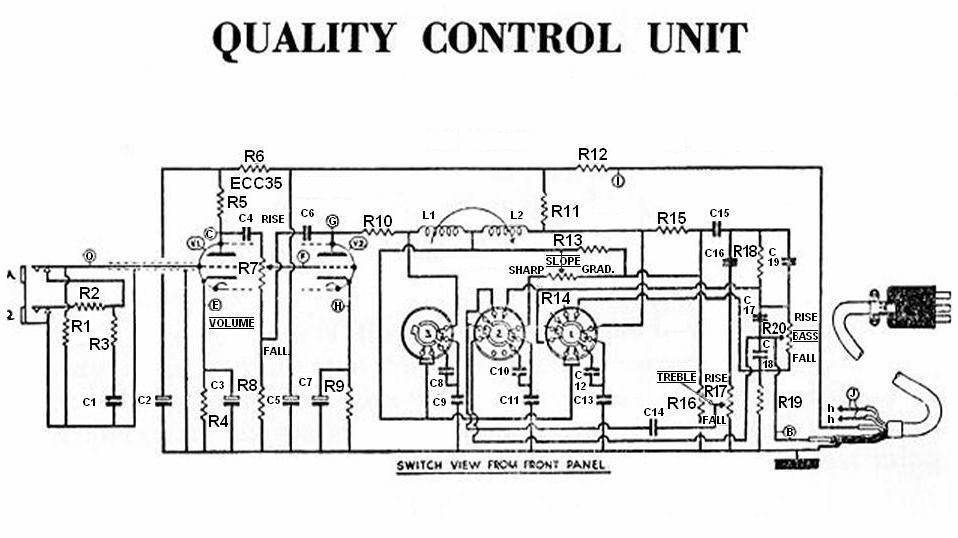

Circuito do pré-amplificador QC-1

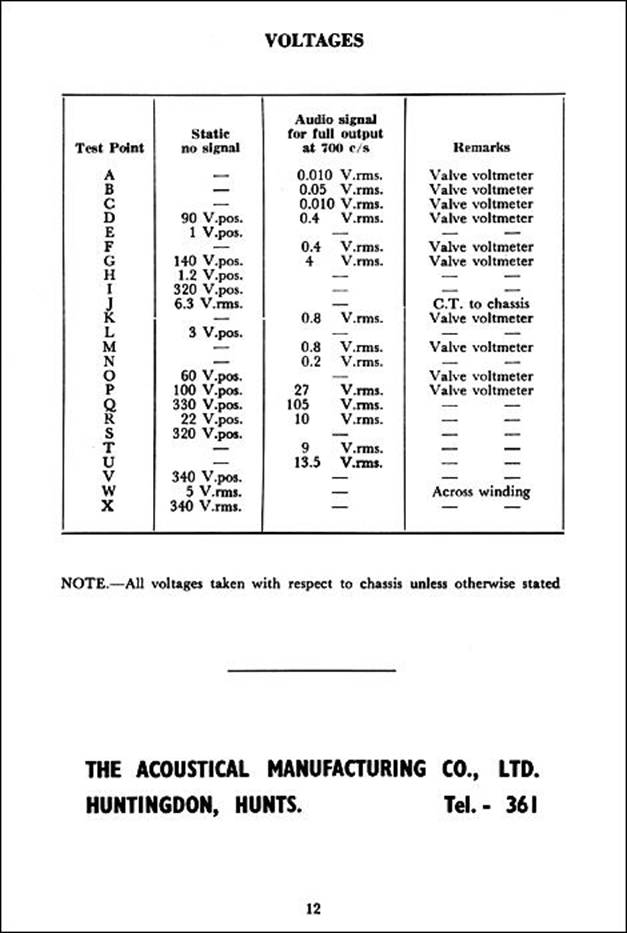

Pontos de tensão:

 C=80V; G=140V; E=1.2V; H=1.2V; I=330V.

Nomenclatura:

Q= Entrada de sinal; B=Saída de sinal; h, h= Filamento; 1 sinal débil 1.5mV; 2 sinal forte 15mV;

Cortes de frequëncia: 5KHz 7KHz 10KHz –Slope 6-24 dB/oitava.

Controles de tonalidade sem ativação do filtro: corte em 1KHz +ou – 18db em 20Hz e 20Khz.

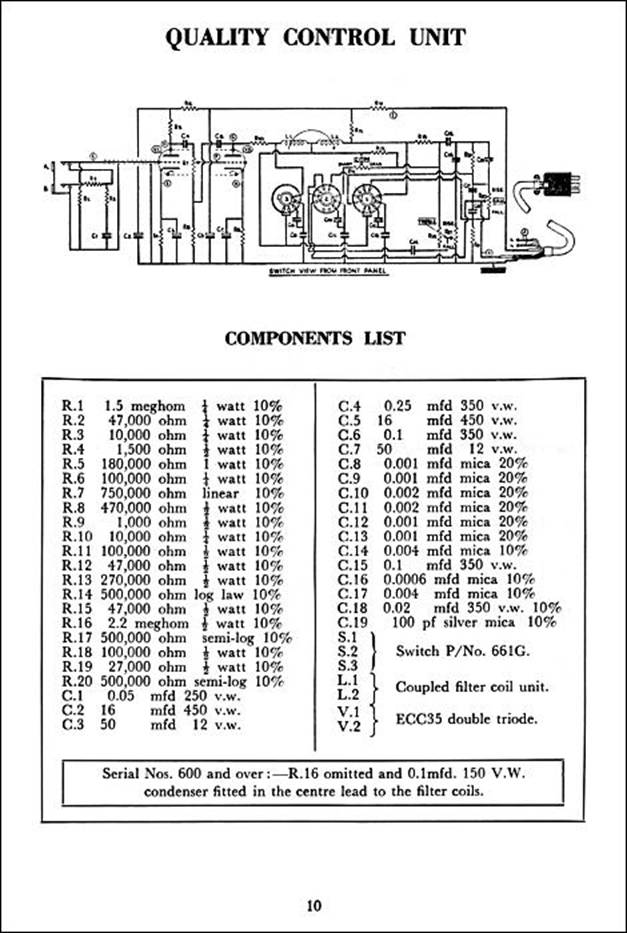

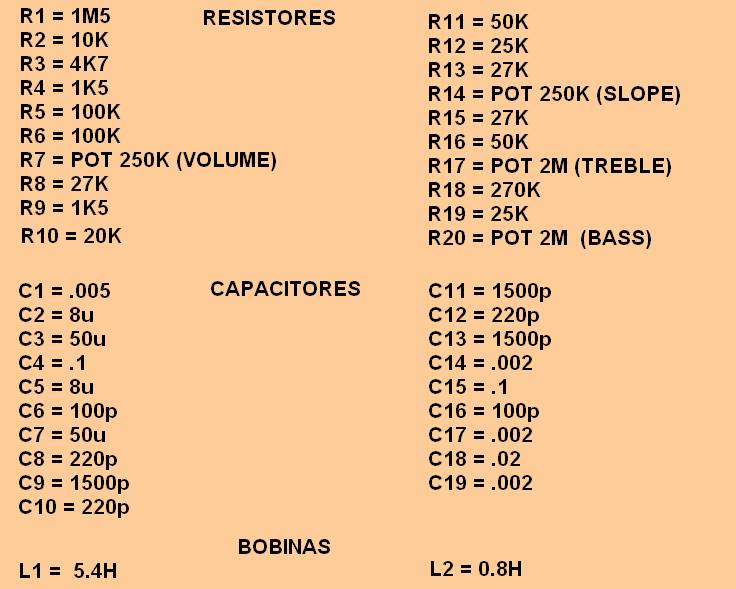

Componentes do pré-amplificador QC-1

Do manual de manutenção

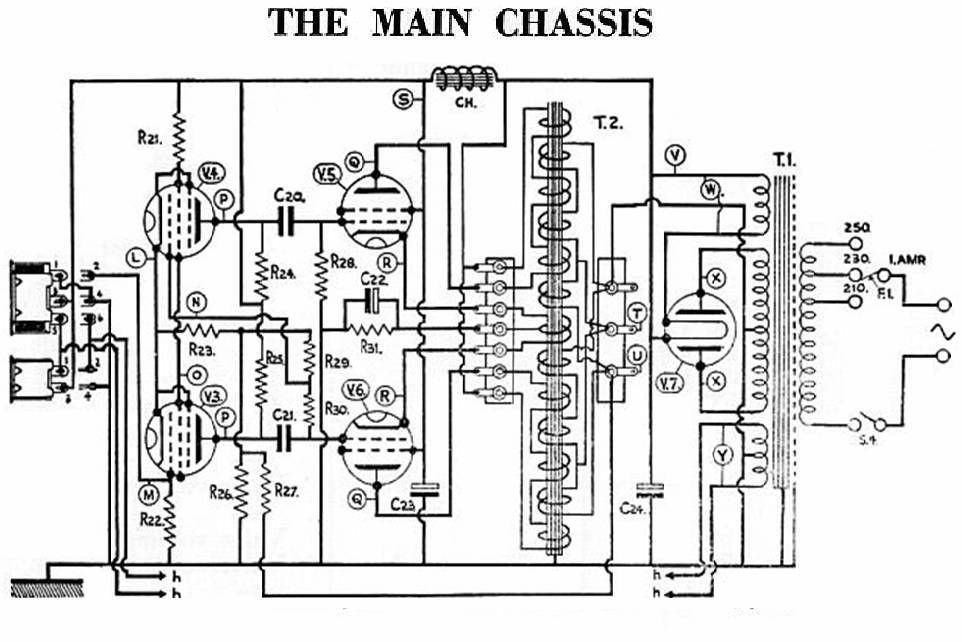

Circuito do amplificador de potência

Do manual de manutenção

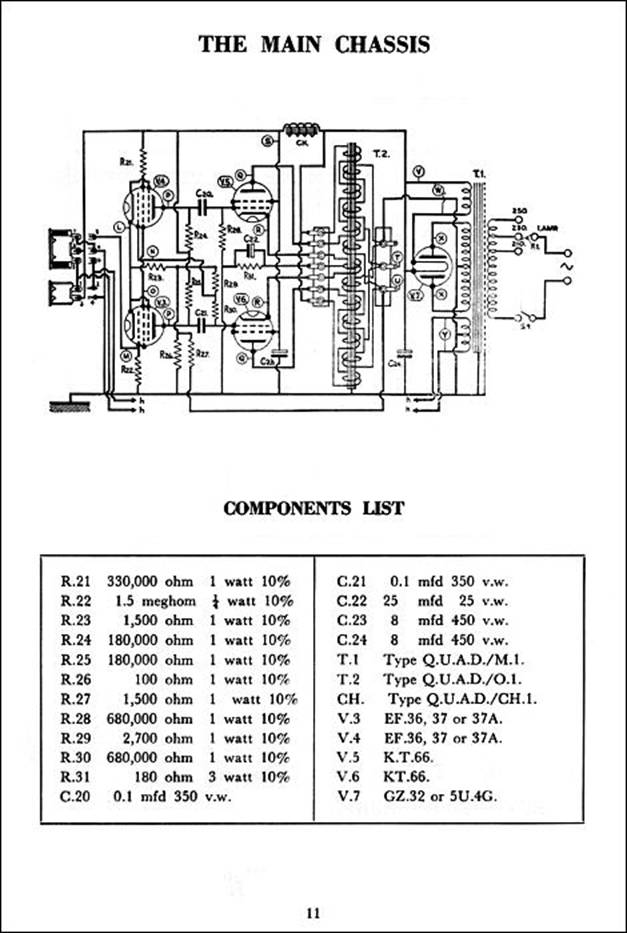

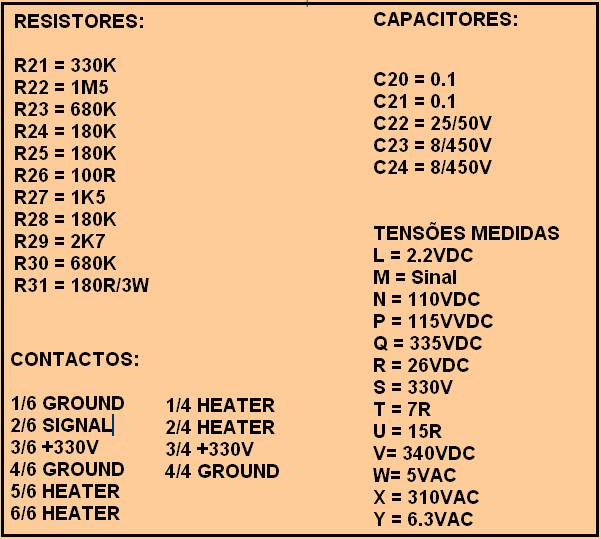

Componentes do amplificador de potência

Do manual de manutenção
