Adendo:

     Os orientais estão sempre em cima dos grandes projetos, com simplicidade e baixo custo se resumem no essencial da qualidade. Logo abaixo temos uma versão do amplificador utilizando as EL156 Chu guang. Com utilização  de saídas convencionais semelhante ao Menno Van der Veen http://www.novacon.com.br/audiolabsta3.htm .

O projeto foi publicado numa revista japonesa. De Hong Kong vem uma versão do pré reduzida utilizando a mesma válvula 6111. e custa pouco mais de 18 dolares! O Âmago do QUAD está mantido. O monte de relés e circuitos integrados para sensibilização do dedo do operador e para controle de volume foram eliminados, pois isto só encarece o produto final sem acrescentar nenhuma melhoria ao som do aparelho.

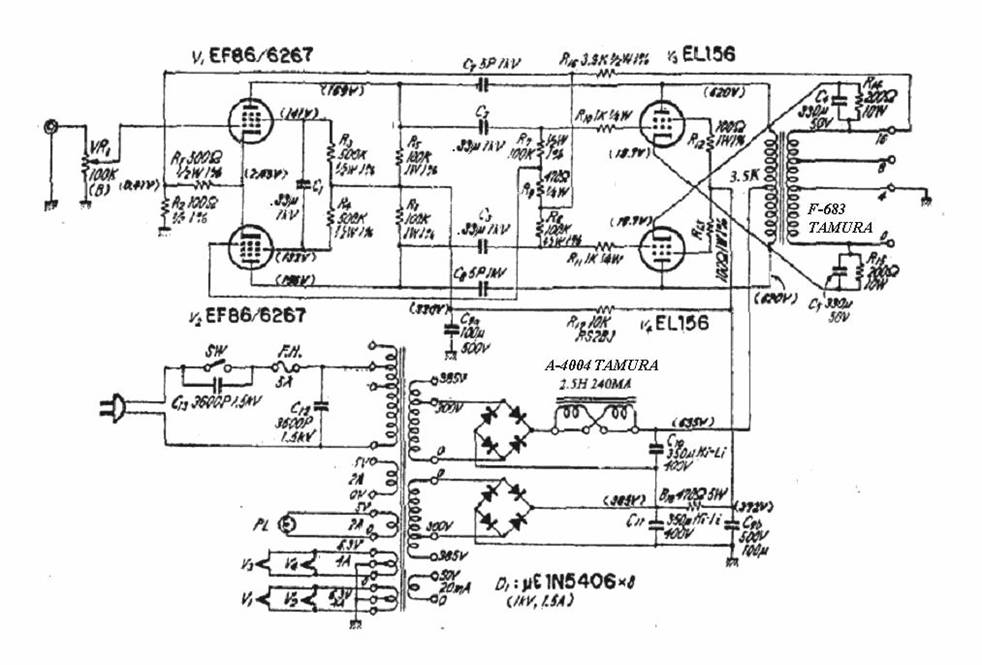

Circuito do amplificador de potência para 50W.

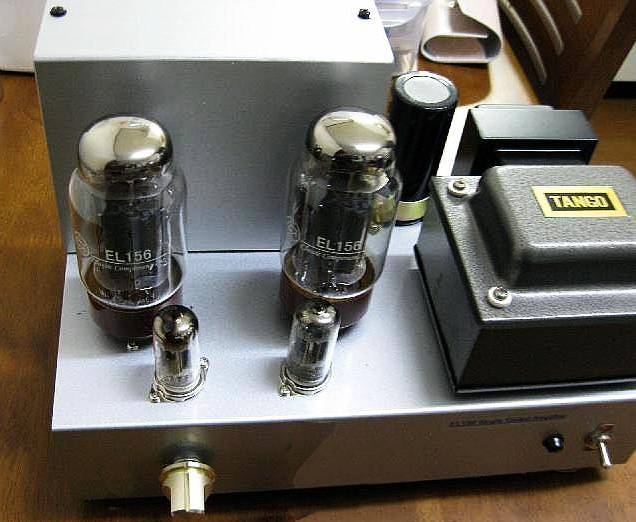

 Amplificador montado

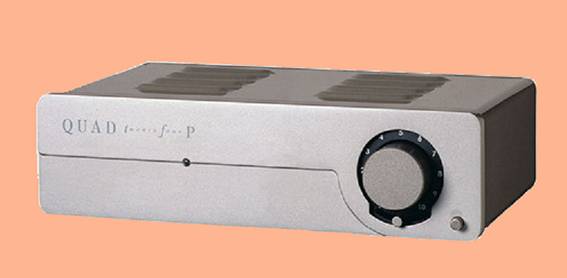

Pré-amplificador estéreo QUAD 24P (modelo com uma única válvula)


Specification

Quad QC-twenty-four

The QC-twenty-four Control amplifier utilises a completely new circuit design. The preamplifier is designed around the 6111WA double triode valve, designed originally for military use, the valve is hard wired into the circuit and has an estimated lifetime of 100,000 hours. Specially designed transformers and relay input switching, result in the input signal being preserved in its purest form. The QC twenty-four has 5 line level inputs including a MM Phono stage and 2 buffered tape loops.

Valve Type 1 x 6111 NOS twin triode

THD <0.2% @ 1V RMS, 0.02% @ 1W

Frequency Response 5Hz - 50kHz (=0dB/-0.5dB)

Hum and Noise Better than -80dB

Line Stage Gain 15dB

Recommended Min Load 50k ohms

Inputs 5 x Line level
2 Buffered tape loops

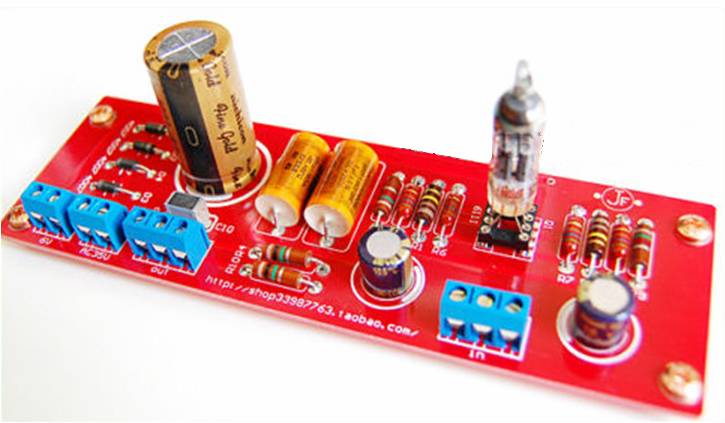

Versão taobao Wu em kit de Hong Kong.

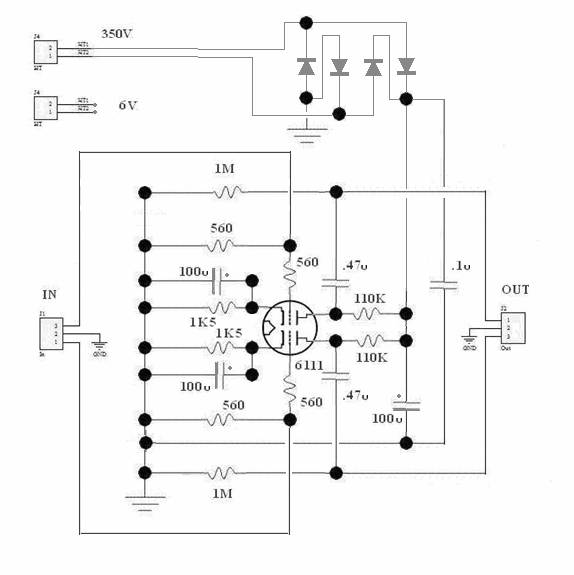

Diagrama taobao Wu
