QUAD II Classic Integrated



I



Em Janeiro de 2010 foi anunciado pela revista Hi-Fi news, o monobloco estéreo da QUAD II . Segundo alguns autores o modelo chega com 50 anos de atraso, mas satisfaz. A nova versão que integra o planeta de amplificadores valvulados da QUAD foi desenvolvido por Tim Paravicini  e procura ser o mais fiel possível às tradições da marca. O novo equipamento na verdade retém o ar externo dos modelos de 1952, mas em seu circuito apenas o tradicional transformador de saída e as KT 66, mas agora com 26 Watts por canal. O resto do circuito é totalmente diferente dos modelos anteriores, nestes novos, todos os estágios de amplificação anteriores às KT66 são realizados por triodos dos tipos 12AX7 (quatro unidades), e 6922EH (duas unidades).

Os novos transformadores de saída apesar de idênticos aos originais, são mais robustos e tem sua ferragem montada em posição deitada. O novo transformador de força obviamente projetado para uma unidade estereofônica é mais potente e usa retificação em estado sólido. Como uma característica interessante notamos a disposição dos transformadores no chassis que visa a distribuição homogênea de peso no caparelho, mas a nosso ver um tanto comprometedora para a estabilidade do circuito, uma vez que as linhas de alta impedância correm pelo chassis perto de circuitos críticos de alta sensibilidade.

Uma característica notável é que o projeto incorpora uma entrada para MC (moving coil) sem necessidade de transformador casador.  Preço de venda, £4500 algo assustador para a classe do equipamento.

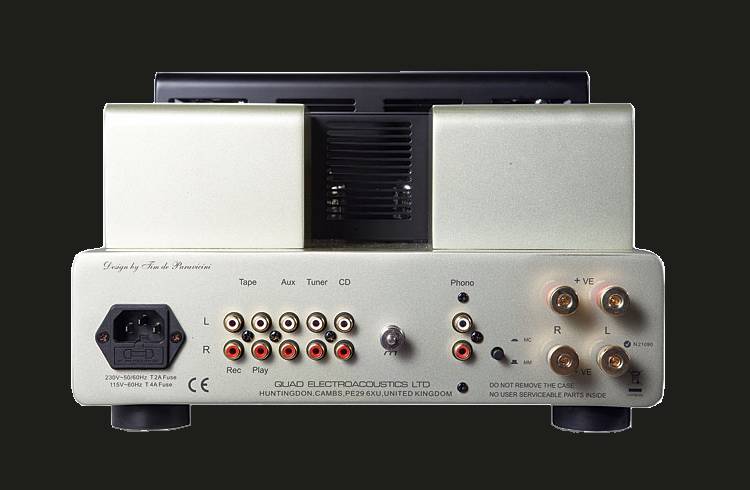

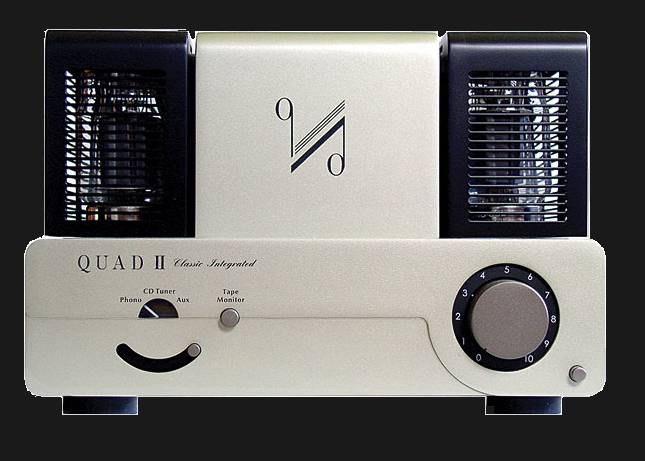

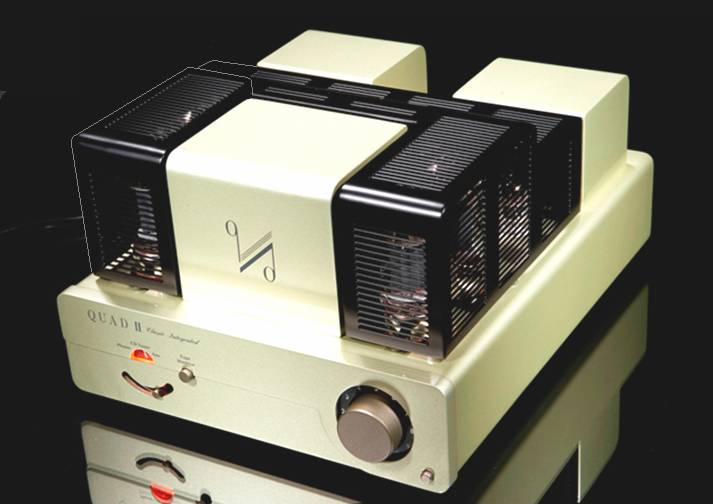

Abaixo imagens do equipamento. (Revista Stereophile Set 2011)















Valve Type

4 x KT66; 4 x 12AX7; 2 x 6922EH

Input Channel

3 x Line Level, 1 x MM/MC Phono (selectable) and Tape Monitor

Stereo Power Output

25W per channel into 8 ohms

THD

0.06% @ 15W (700Hz)

Noise

> -98dB

Frequency Response

20Hz-20kHz +0dB/-1dB

Crosstalk

>75dB

Gain

34dB

Noise

'-98dB (275mV input)

Dimensions (HxWxD)

200 x 310 x 380mm







Description: Two-channel tubed integrated amplifier. Tube complement: four KT66, four 12AX7, two 6922EH(ECC88). Line inputs: 3 plus tape loop. Phono inputs: 1 (switchable, MM or MC). Input sensitivity: 275mV (line), 2mV (MM phono), 200µV (MC phono). Rated output power: 25Wpc into 8 ohms (14dBW). Frequency response: 20Hz–20kHz, –1dB. Total harmonic distortion: <0.6% at 15Wpc, 700Hz.
Dimensions: 12.1" (310mm) W by 7.8" (200mm) H by 14.8" (380mm) D. Weight: 42 lbs (19.1kg).
Finishes: Champagne Gold, Lancaster Grey.
Serial Number Of Unit Reviewed: Q2100086.
Price: $5999. Approximate number of US dealers: 47.
Manufacturer: Quad Electroacoustics Ltd., IAG House, Sovereign Court, Ermine Business Park, Huntingdon, Cambridgeshire PE29 6XU, England, UK. Tel: (44) 1480-447700. Web: www.quad-hifi.co.uk. US distributor: Taiga LLC, 310 Tosca Drive, Stoughton, MA 02072-1516.
Tel: (781) 341-1234. Fax: (781) 341-1228. Web: www.taigallc.com.





Descrição:



Segundo a “Audio Year Book” de 2010/2011 o circuito do novo amplificador é constituído de um primeiro estágio com 12AX7/ECC83 em disposição diferencial fazendo a função de inversor de fase. Dois estágios constituídos por ECC88/6922 colocam-se em disposição cascode (tipo Aikido) para alto ganho, baixo ruído e baixa distorção. As KT 66 do estágio final têm a configuração tradicional dos QUAD com realimentação em catodo. Esta realimentação vai também aos catodos das ECC88. todos os filamentos operam com AC. Existe um pré-amplificador para cápsulas magnéticas dos dois tipos (bobina móvel e imã móvel) composto de 4 transistores por canal que são colocados numa caixinha junto à entrada Phono com seletor de pré-amplificação MC e MM. Este pré é alimentado com 36 V extraído da própria fonte de alimentação. As características elétricas são descritas no parágrafo acima.

O estágio de saída segue o mesmo  de Peter Walker que lançou a conexão em forma tetrodo com a grade auxiliar no mesmo potencial de placa, dividindo o primário do transformador de saída de tal maneira a carregar os catodos do estágio de saída com 1/7 avos do total de espiras. Esta forma de conexão permitiu a realimentação negativa no próprio estágio de saída reduzindo as distorções no exato momento em que se formavam. A alimentação das grades auxiliares das KT66 com potencial fixo aumentam a eficiência do estágio, já comprometido quando ao ganho, pela forte auto realimentação gerada no estágio. Por outro lado a baixa tensão de alimentação no estágio proporciona vida longa para as válvulas de saída. Paravicini manteve a idéia inicial neste ultimo lançamento.

O equipamento é bem clássico – Exatamente como há 60 anos atrás... – não há controle remoto nem ajuste de balanço não há controle de tonalidade nem seletor mono/estéreo, para ouvirmos discos antigos tampouco filtros de freqüência.....

O circuito elétrico é relativamente simples como o são a grande maioria dos circuitos à válvulas. Esta simplicidade é o que torna os equipamentos valvulados superiores aos de estado sólido... Cada estágio possui sua respectiva plaqueta de circuito impresso. A parte mais complicada no sistema é que a chave de onda no painel frontal que não opera com sinais de áudio mas ativa relés separados que fazem as conexões nos pontos estratégicos do circuito. Os estágios de alta sensibilidade são blindados em caixas herméticas. Os potenciômetros são  Alps os capacitores Wima e especialmente os capacitores eletrolíticos da fonte são de 220 μF uma vez que não há estabilização no circuito de fonte. A disposição dos componentes ativos é um pouco confusa e apta à captação de zumbido, pois o amplificador tem por meta ser comercial e a distribuição de peso passa a ser um fator importante. A alimentação de alta voltagem é realizada em dois ramais separados.  O pré-amplificador para fono MC/MM é de estado sólido com um total de oito transistores e é montado numa caixinha rebitada no painel traseiro do chassis. O transformador de saída possui derivações de 4 Ω  e 8 Ω Ohms . Esta derivação é realizada na ocasião de compra do equipamento não podendo mais ser alterada pelo usuário.

Cabe aqui um aparte a ser notado. Atualmente não mais é fornecido o diagrama original do equipamento nem tampouco dispomos de um  Eng. Ricardo Ivo Rainha Dias Faro de Carvalho da Faculdade de Engenharia da Universidade do Porto que fez do QUAD II 80 sua tese de doutorado.

Circuito na pg. http://www.novacon.com.br/audiohmq1c.htm



Desta forma montamos o diagrama que se segue pela descrição da “Audio Year Book” sem os valores dos componentes e voltagens, mas que servem para orientação do leitor. Fato estranho é que pela descrição notamos que há uma divergência quanto aos dados fornecidos pelos próprio fabricante que indica quatro 12AX7, e duas 6922EH e não duas 12AX7, e quatro 6922EH como descrito pela. “Audio Year Book” . Divergência também oficial foi repetida nas especificações do QUAD II 80.

veja pag   http://www.novacon.com.br/audiohmq1b.htm,



  Outro senão é observado nas paginas do manual deste equipamento quando diz que o usuário nunca deve ter acesso às partes internas do aparelho, encaminhando-o sempre para assistência técnica se houver qualquer problema. De minha parte vejo esta posição do fabricante como um preconceito dogmático tornado público de que todo o usuário não passa de um incompetente, ignorante e incapaz. Infelizmente este é o primeiro passo para a perda de mercado, pois se o usuário é tratado desta forma, mesmo que subliminarmente, qualquer produto servirá para o mesmo, uma vez que ao não poder discernir ele optará pelo preço de venda, e algo bem ruim por um preço bem alto será o suficiente para convencer o potencial comprador a adquirir o seu produto, O fabricante estará enveredando para a propaganda enganosa?



Aqui um detalhe: O transformador de saída segue sendo produzido na Inglaterra, mas a montagem total do equipamento é realizada na China.  Abaixo damos circuitos esquemáticos sem valores realizados segundo as descrições das revistas especializadas. Mais adiante proporemos um circuito de nossa concepção, que segue  este QUAD II Classic. O circuito apresentado é uma coletânea de testes e experiências positivas levadas a efeito em muitos anos de prática.





Provável circuito da unidade de potencia

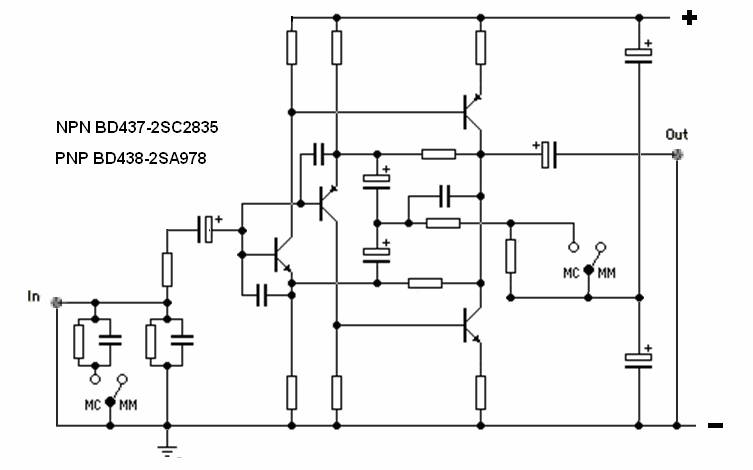

Provável circuito da unidade de pré-amplificadora

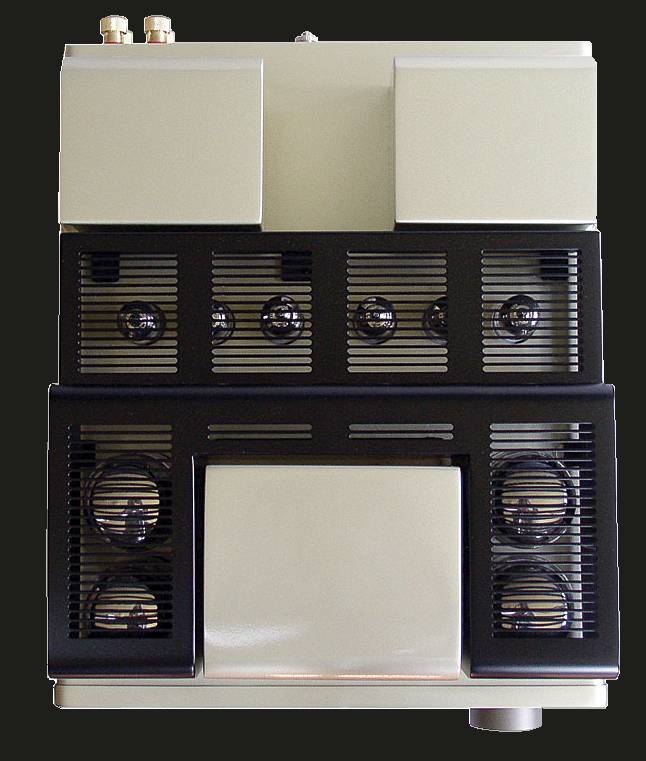

Distribuição dos elementos no chassi











Lay-out construtivo. http://audio.com.pl/testy/quad-ii-classic-integrated:2

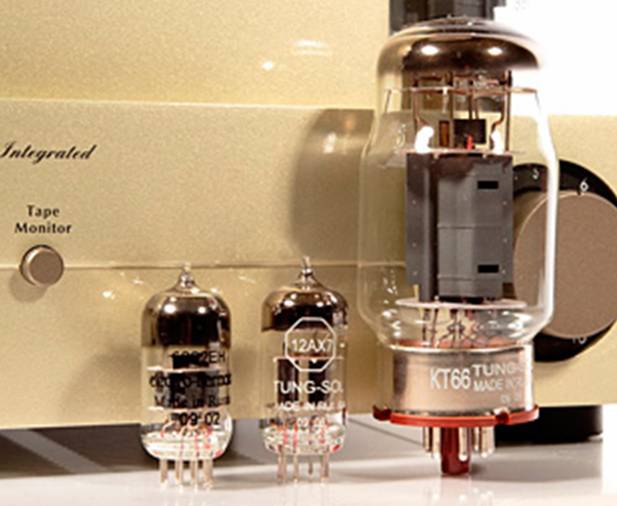

Abaixo as válvulas empregadas 6922, 12AX7 e KT88.

http://www.highfidelity.pl/@main-148&lang=en

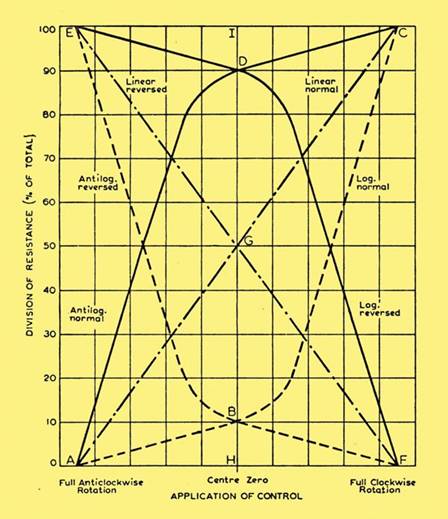

Abaixo as curvas dos potenciômetros comerciais.

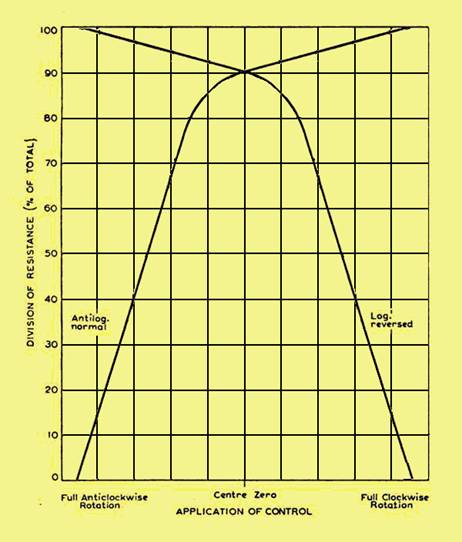

Detalhe: Por não possuir controle de equilíbrio o Amplificador Quad Classic Integated possui os potenciômetros de volume diferenciados em cada canal, Um possui escala antilogarítmica e o outro logarítmica inversa. Abaixo as curvas respectivas.
