QUAD II Classic Integrated

IIa



A hoje conhecida QUAD foi fundada por Peter James Walker em 1936 tendo o seu primeiro produto apresentado neste mesmo ano.

Após se dedicar a construção de aparelhos profissionais, lançou em 1948 o modelo QA12/P –(Quality Amplifier 12 Watt w/ Preamplifier). Propaganda abaixo.



A empresa teve os seguintes nomes:



S.P Fidelity Sound Systems;

The Acoustical Manufacturing Company Limited;

QUAD Electroacoustics Limited.





O primeiro amplificador comercial produzido por Walker para difusão de palestras em público.







Algumas Considerações

Peter Walker's sentiu o som pela primeira vez aos seis anos de idade através do habito de seus pais ouvirem concertos pelo Electrophone. Serviço da telefônica local de assinatura de música via linha telefônica. Em 1922 a BBC iniciou suas transmissões “sem fio” e aos dez anos apenas, o menino Peter era um dos muitos entusiastas que batalhavam para colocar seu “produto” ao nível de um Cossor Melodymaker, a primeira destas tarefas foi criar receptores de galena que ele vendia aos seus colegas de escola. Durante seu período escolar em Oundle em Northants, ele decidiu entrar na trabalho de metalurgia de seu pai, mas logo decidiu que por sua capacidade criativa  teria que enveredar para a eletrônica. Durante os períodos que trabalhou na EMI, GEC e Trix Electrical, tinha cursos na London Polytechnic. Finalmente em 26 de maio de 1936 fundou a The Acoustical Manufacturing Company com o auxílio de £200 de seu pai.

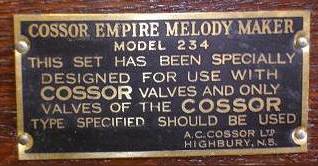

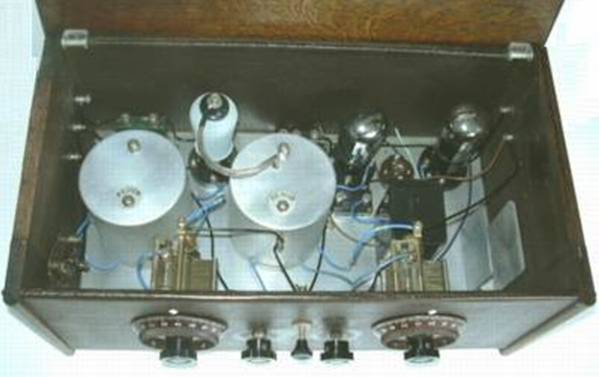

Cossor Melody Maker  de 1929




Seu primeiro produto foi um amplificador de 30 Watt que funcionava por bateria para uso em comunicações públicas. Cada pedido era motivo de celebração  mas o seu modelo C25 foi analisado pela revista Wireless World.de (Agosto de 1940). A guerra atrapalhou o desenvolvimento da Acoustical Manufacturing e ele teve que se adaptar a diferentes encomendas principalmente para instalações em "Music While You Work" nas fábricas de guerra. Sua oficina de produção foi bombardeada em 1941 , assim foi obrigatória uma mudança para Huntingdon onde permaneceu. O padrão profissional continuou após a guerra tendo contratos para equipamentos de som em 300 cinemas em todo o país.


Paralelamente aos produtos dea linha profissional., a Acoustical lançou um modelo doméstico de 12 Watts conhecido como QAI2/ P ("Quality Amplifier, 12 Watts with Preamplifer") que foi o primeiro aparelho par o grande publico. Este coincidiu com o inicio da era da Alta fidelidade e foi o inicio da geração dos Quad subseqüentes. Nele foi lançado o famoso sistema de filtro variável para altas freqüências que era o ponto de distinção dos projetos Quad. Seus sucessores com controles de pré-amplificadores em separado foram  o Quad I , o Quad II e a versão  Quad 22, foram também produzidos sintonizadores de qualidade em 1959 e decodificador para multiplex em 1964.



Os elementos aqui mostrados foram obtidos de vários fóruns de eletrônica, tendo os Japoneses, fortemente contribuído com dados reveladores da Quad, atualmente desconhecidos pela própria Quad. O fato curiosamente comprova a revelação de arquivos oriundos da espionagem industrial já naquela época.



Amplifiers from Acoustical Manufacturing Company Ltd, 1938 & 1948.

Nesta imagem promocional  é mostrado o primeiro amplificador para instalações da empresa e

o primeiro modelo doméstico QA12/P recém lançado.

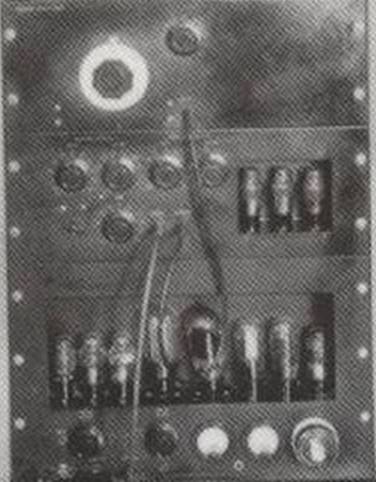

1938 Primeiro produto:



Amplificador de potência com acoplamento direto em classe A
com pré-amplificador separado e sintonizador.

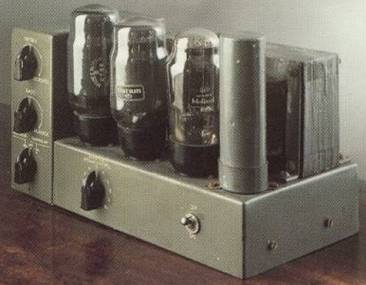

1948 QA12/P:





As instruções abaixo complementam  nossa página http://www.novacon.com.br/audiohmq1.htm

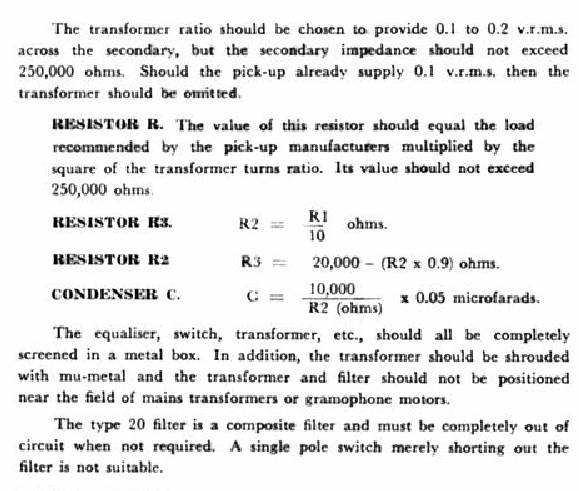

QA 12/P

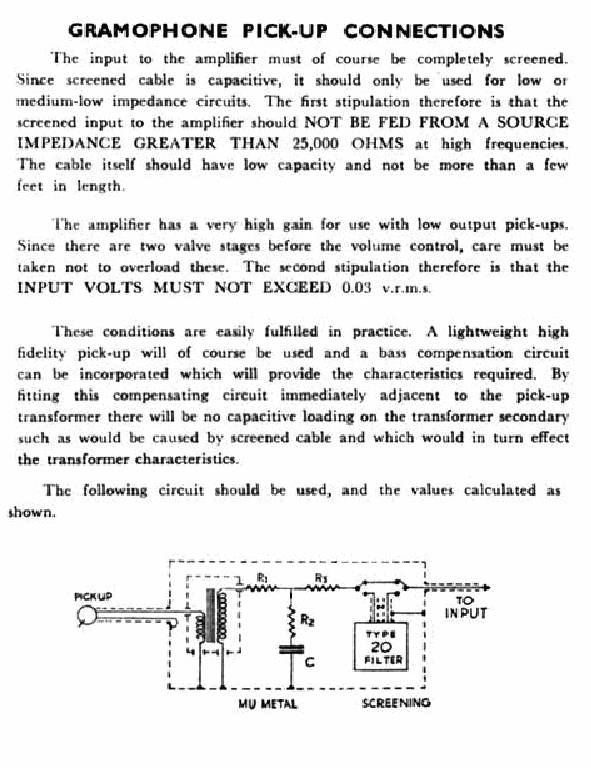

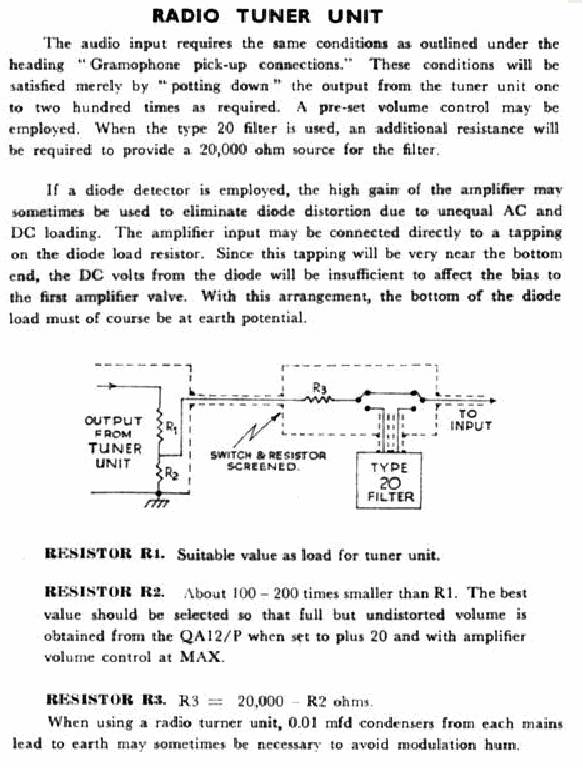

Operating Instructions





xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

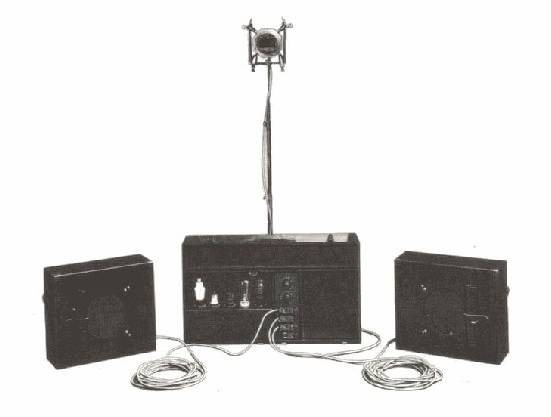

Já em 1940, pouco antes de sua fábrica ter sido bombardeada pelos alemães, Walker fabricava um modelo de amplificador do modelo abaixo demonstrado, conhecido como C25. Portátil  para i2 Volts. E AC220-240V ± 10V.

Introduziu comercialmente a realimentação em catodo.



The Quad C-25 is a valve amplifier: This is a very early amplifier made by the Acoustical Manufacturing Co.. It was a P.A. amplifier capable of 30W, and could be run off either mains or a 12V car battery (in which case it drew 8.6A). It used two KT66 valves in class AB1 push-pull at 400V to drive either a 7 or 15 Ohm load. It also boasted either low or high impedance inputs for microphone matching, courtesy of three double-triodes preceding the output stage.

By all accounts, it was a high-quality unit, with some nice features. When run off a car battery, the vibrator unit was quiet, and there was the option of a an economy switch to break off HT voltage in between announcements, keeping the heaters on for standby.

All in all, this 18lb unit measured 14"x7"x7" (fairly compact) and cost £28 in August, 1940. Wireless World considered it to have a good frequency response, and almost unmeasurably low distortion. As a historical aside, this may have been the "amplifier in commercial use" alluded to by Peter Walker when he said that he'd already brought out an "ultra-linear" amplifier well before Hapler and Keroes claimed the honour a decade or so later. We certainly know that Harold Leak had been experimenting with the circuit around this time. The history section on the Quad website states that Peter Walker had already been using cathode-coupling in early PA amplifiers, so possibly this C25 model used this circuit!

From Griffon Consulting web site (October 2001).



xxxxxxxxxxxxxxxxx







Exatamente neste modelo abaixo apresentado

 foi utilizado o primeiro transformador de saída com realimentação em catodo.

Alimentação AC220-240V ± 10V. ou 12V DC.

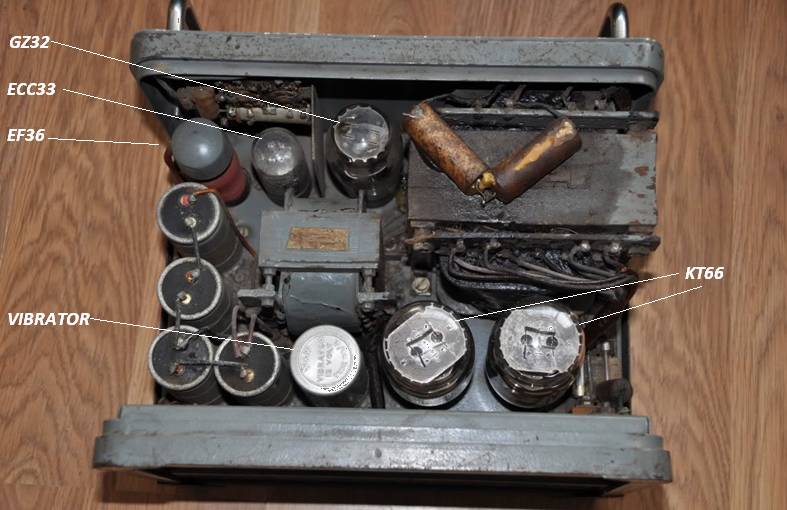

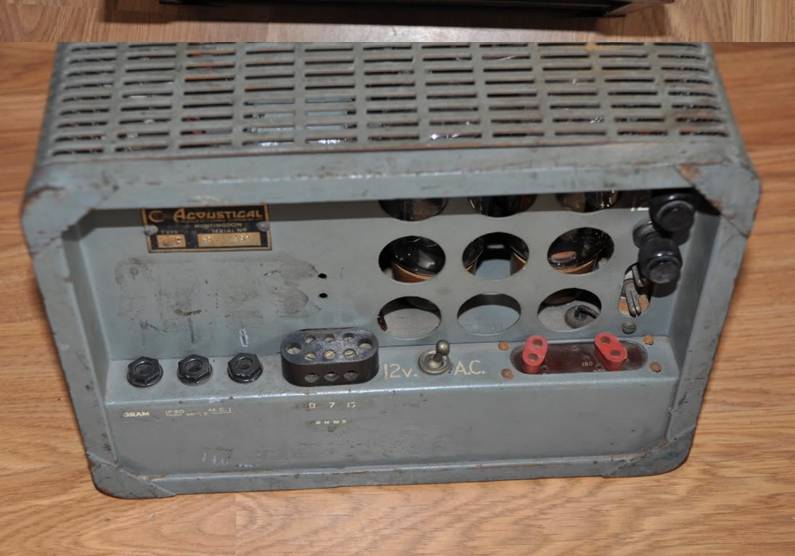

Acoustical Manufacturing Ltd - Type MB32 Serial No.397 DERIVADO DO MOD C25 PRODUZIDO EM 1940 .

O MODELO APRESENTADO É PRODUÇÃO DE 1948











Acoustical Manufacturing Ltd - Type M18 MODELO SIMILAR AC/DC COMERCIALIZADO ATÉ 1951/52.

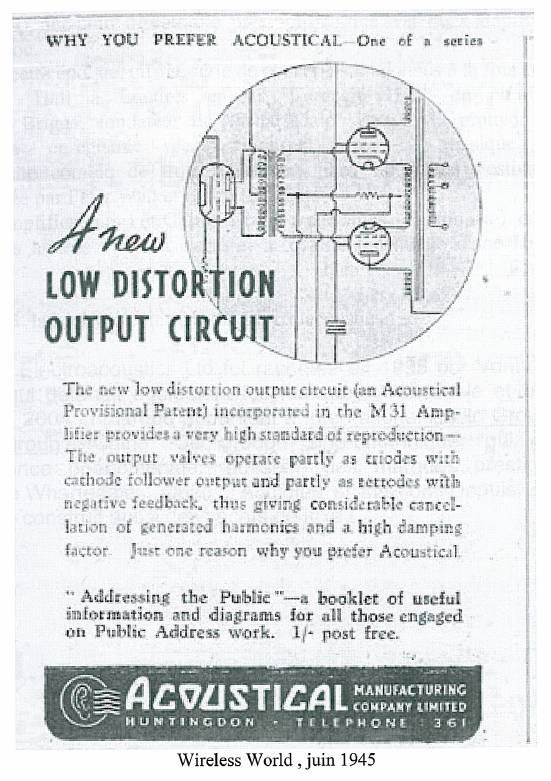

Esta propaganda de junho de 1945 demonstra  o esquema da etapa de saída com o emprego do novo tipo de transformador. Vemos também o estágio driver com transformador de inter-estágio, em disposição totalmente semelhante e posteriormente usada e desenvolvida pelos equipamentos da Mac Intosh. No qual se utilizou o sistema bifilar de enrolamento. Veja circuito Mc Intosh em http://www.novacon.com.br/audioampmac.htm







Utilizando a mesma configuração de circuito foi desenvolvido o amplificador de PA com 30 Watts que abaixo demonstramos: Trata-se do M31 cujos primeiros modelos antecedem ao término da IIª Grande Guerra.

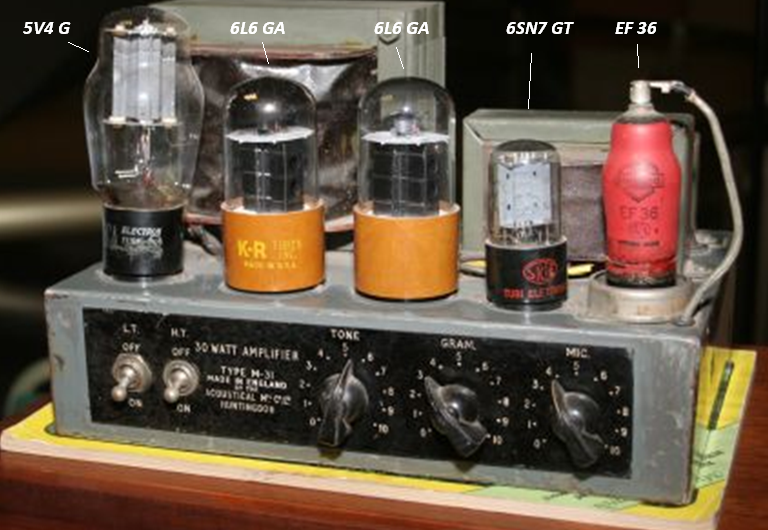

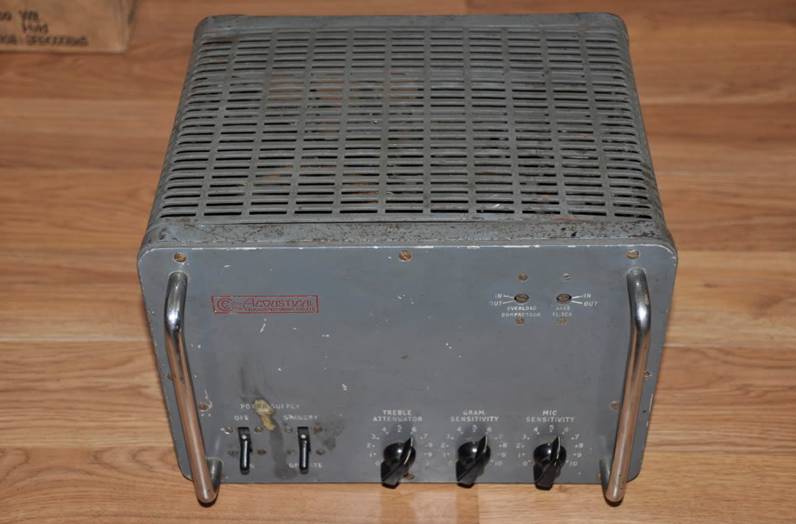

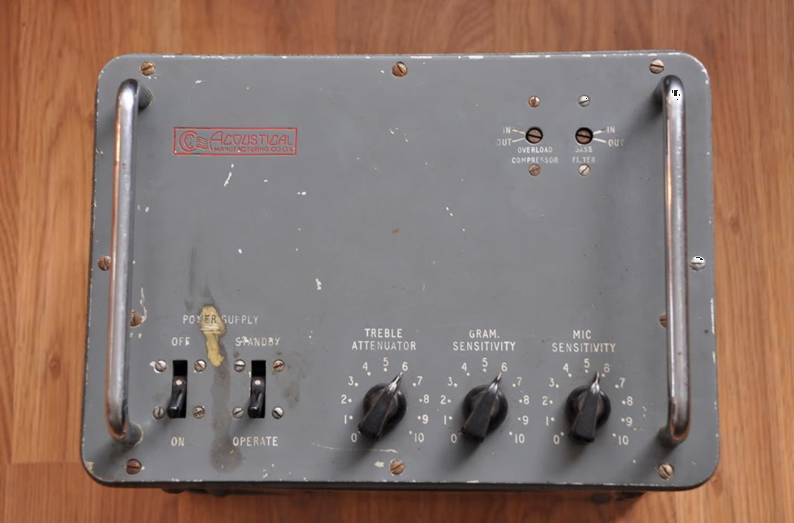

Acoustical Manufacturing Ltd - Type M31

30 Watt Amplifier









TIPO M31 REFORMADO





TIPO M31 COM TAMPA DE PROTEÇÃO







xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx



>>>>>>>>>>>>>>>>
