A corneta Klipsch 2

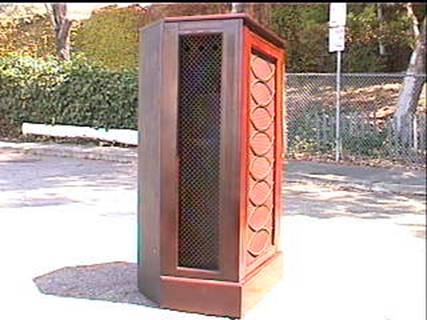

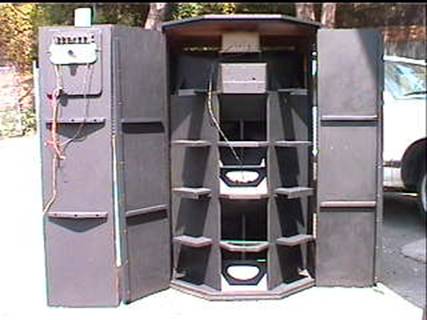

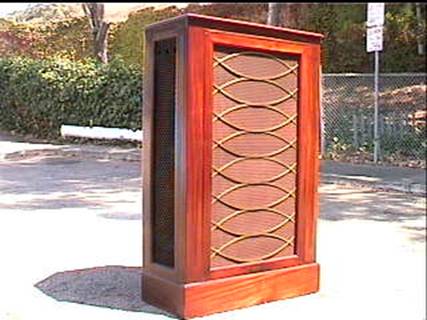

Na seqüência de figuras abaixo demonstramos a construção da Patrician IV.
Construção da caixa Georgian
As caixas George e Centurion compartilham o mesmo sistema de alto falantes com dimensões pouco mais favoráveis para a Centurion. A versão Georgian 400 acomoda um Woofer de 18”, sem aumento das dimensões externas. A unidade central leva uma corneta Klipsch de dimensões originais.

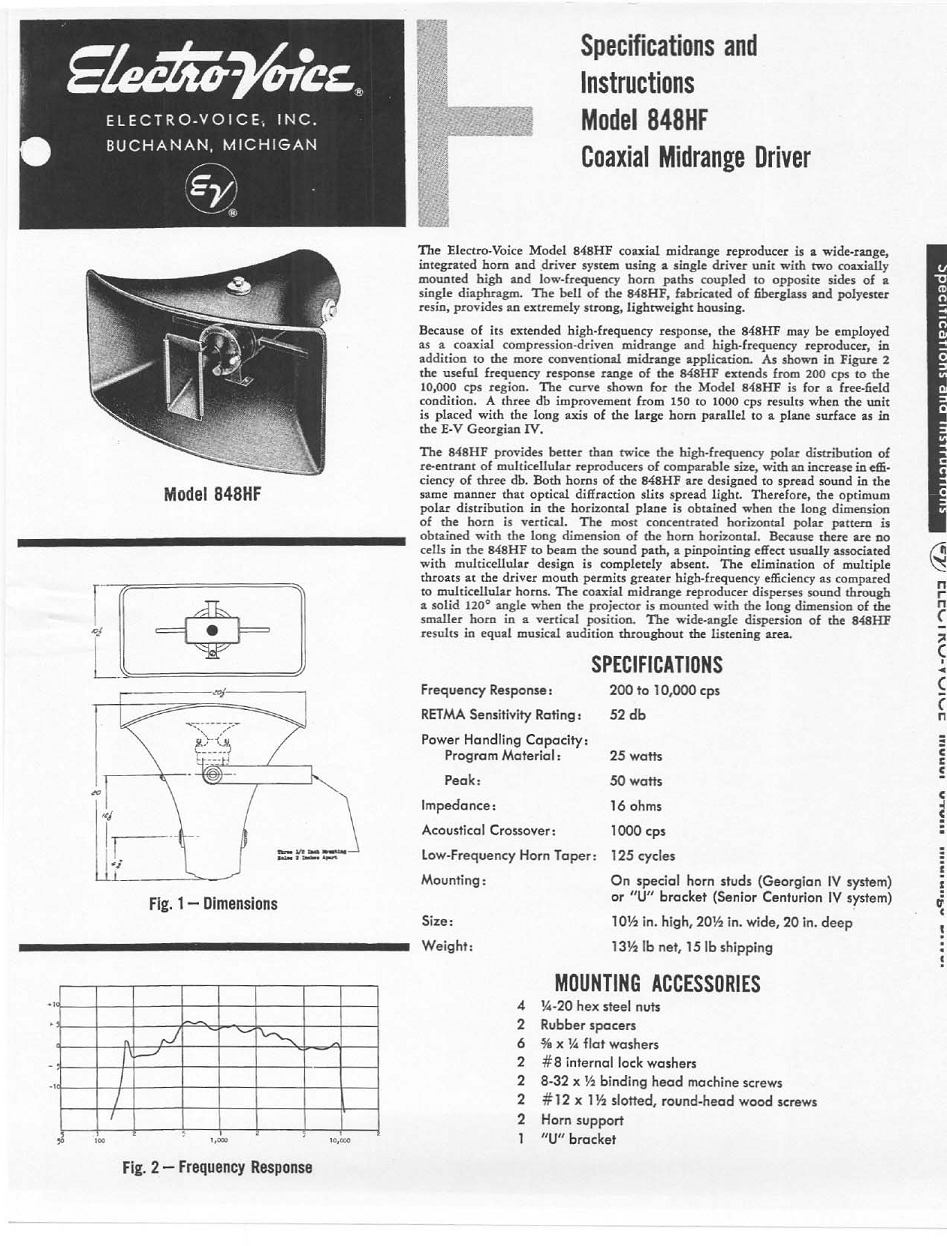

A corneta 848HF possui características próximas à corneta original de Klipsch de 1945.

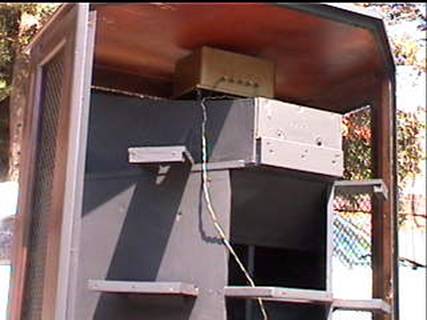

A seqüência de fotos bem demonstra a seqüência construtiva do sistema.
No próximo segmento demonstramos o explodido e as medidas exatas da corneta original segundo as patentes de Klipsch. Pelo fato do projeto original já possuir mais de 50 anos este já está em domínio público.

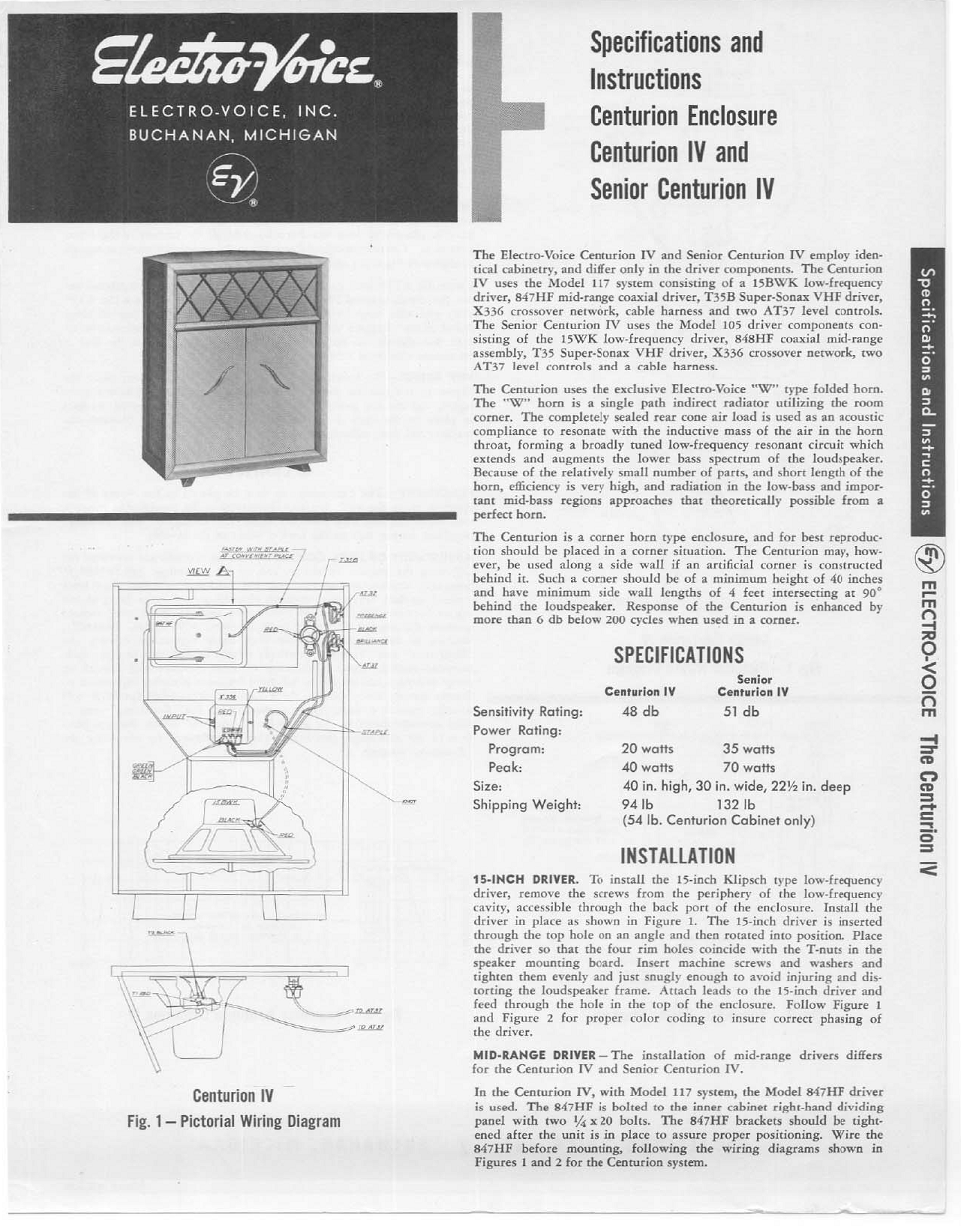

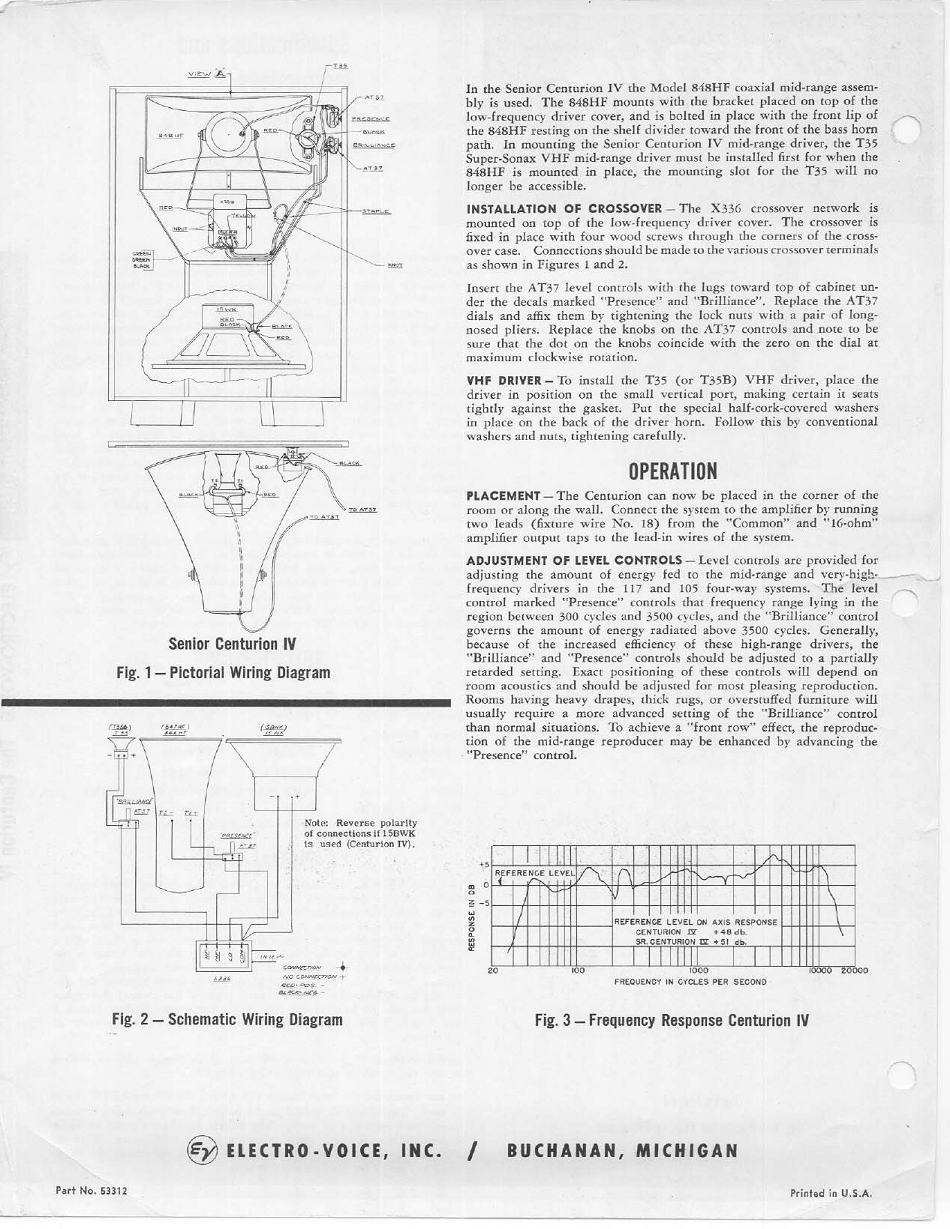

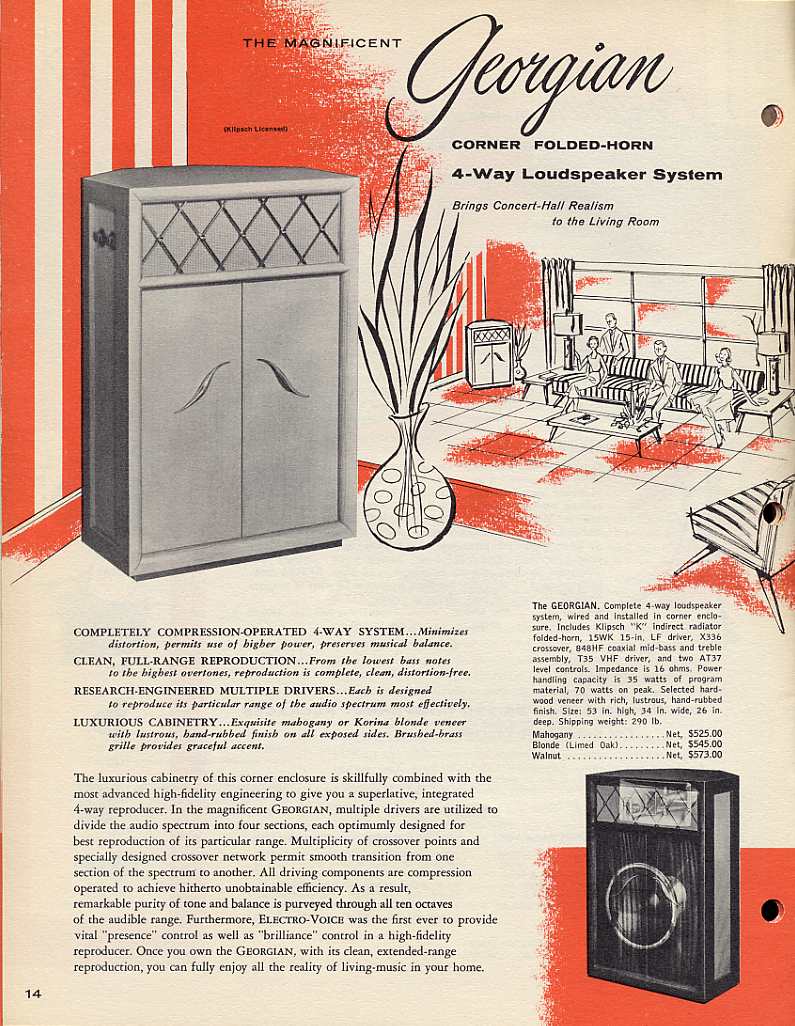

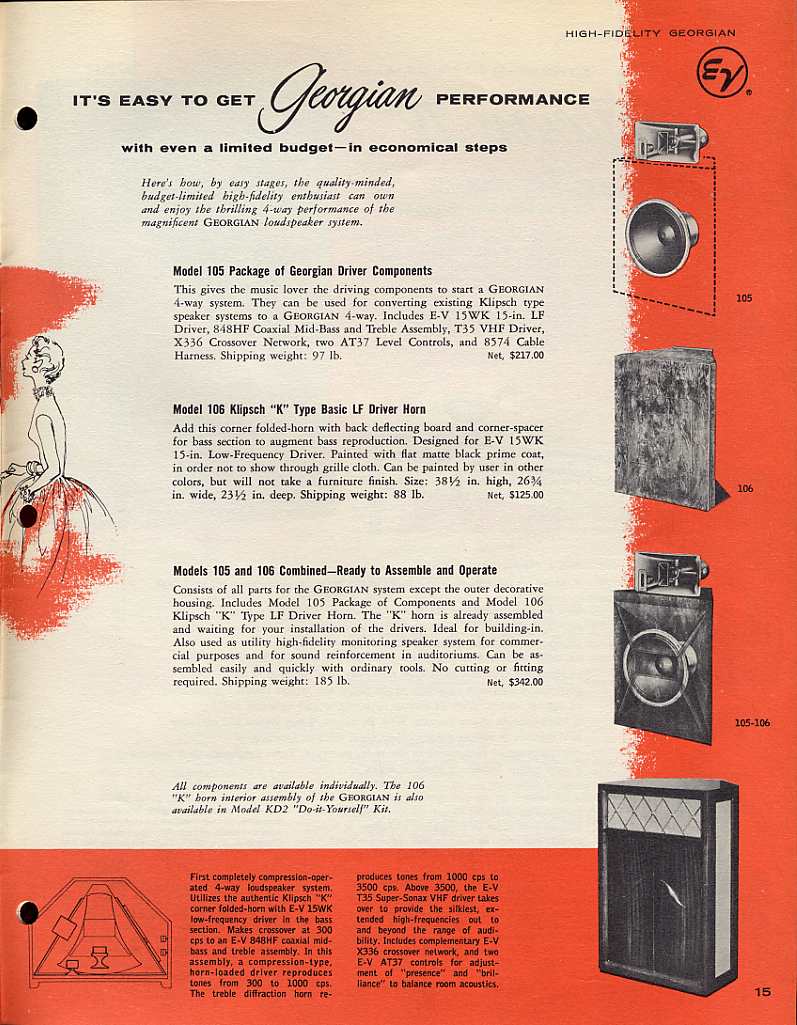

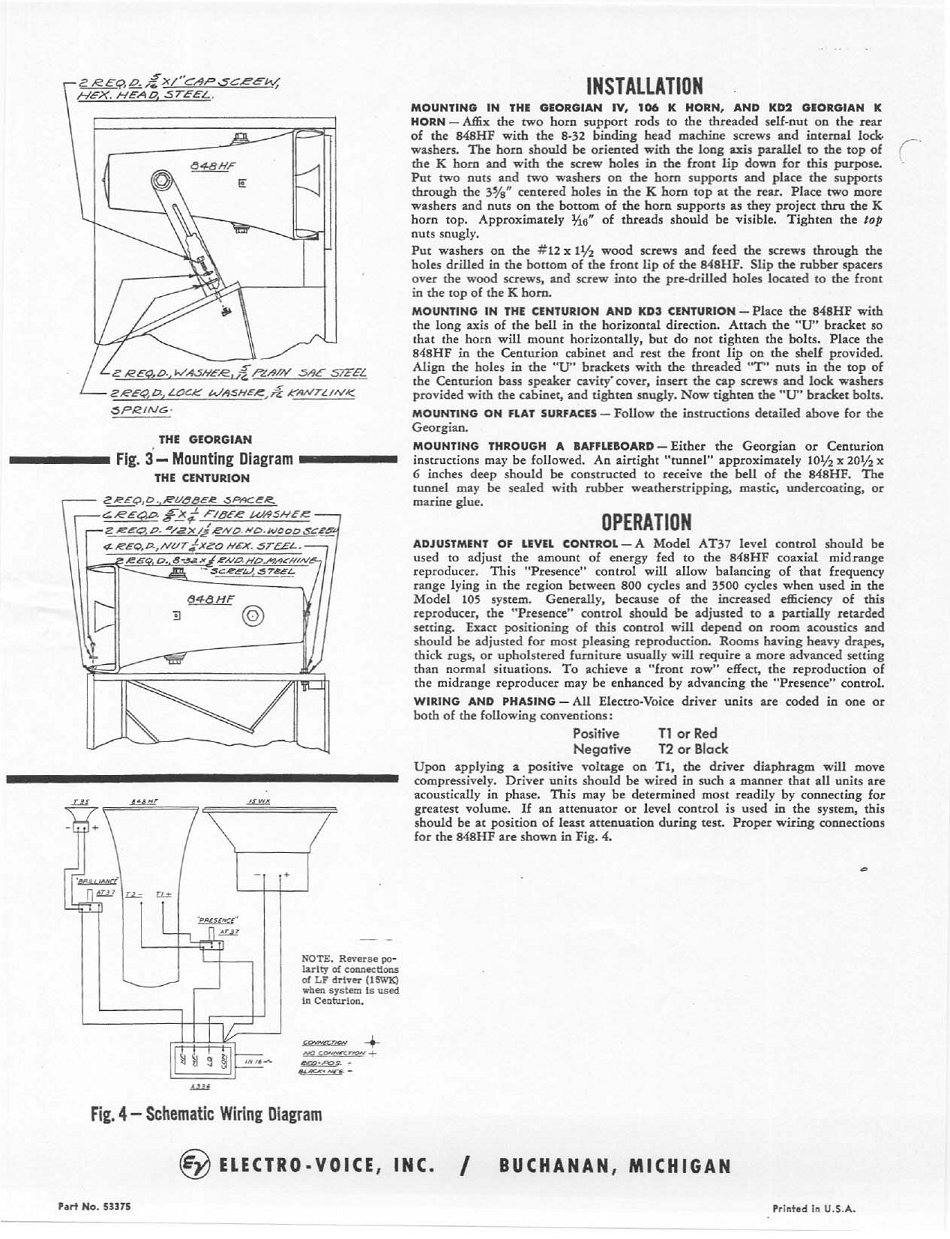

Fig G 1 e Fig G 2 Georgian Folheto da EV com especificações e detalhes, mostrando a corneta Klipsch em seu interior.
Georgian e Centurion são as mesmas caixas com diferenças insignificantes nas dimensões externas.

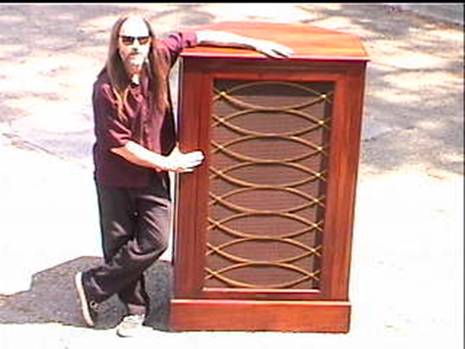

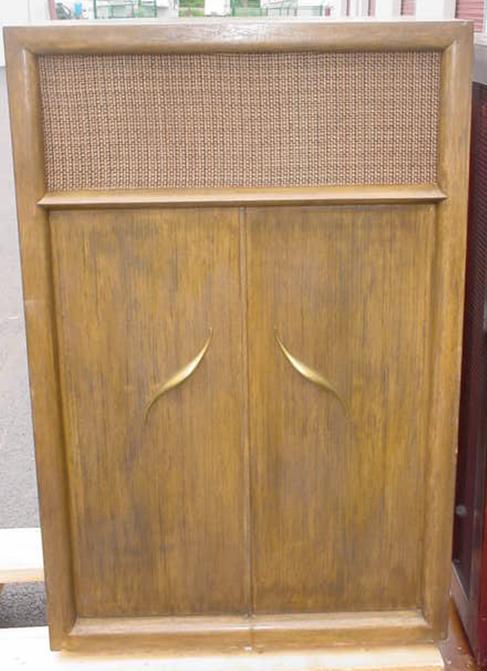

Fig G3 Vista frontal

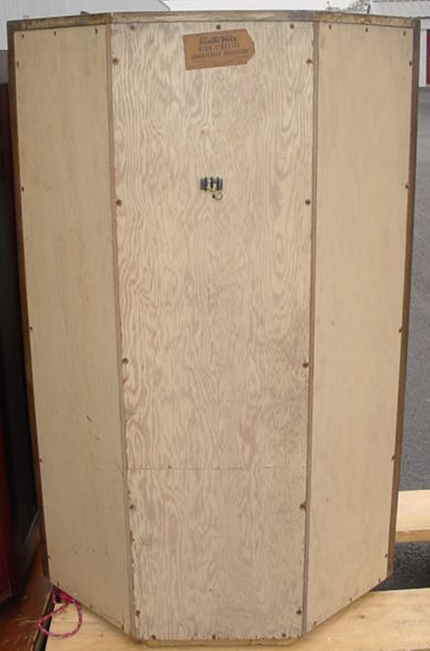

Fig G4 Vista traseira

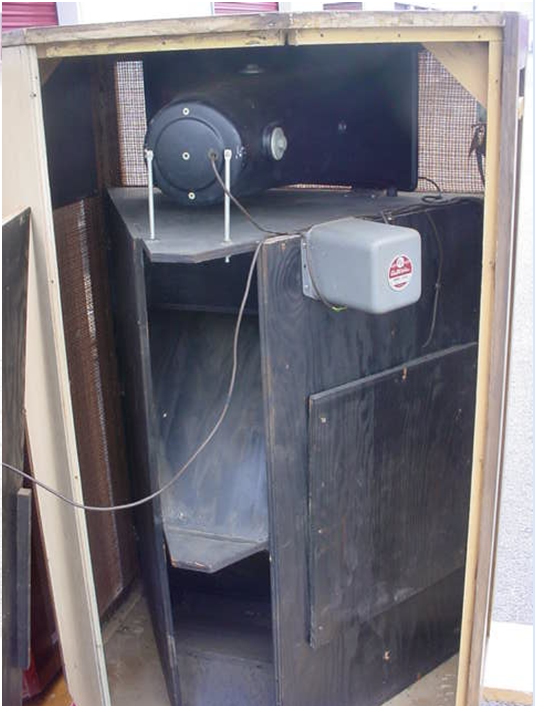

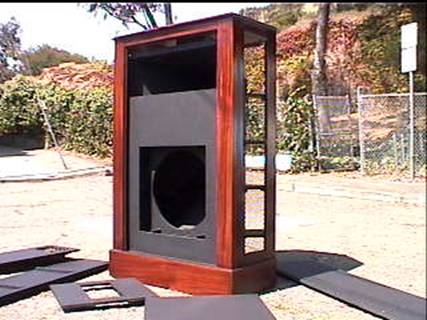

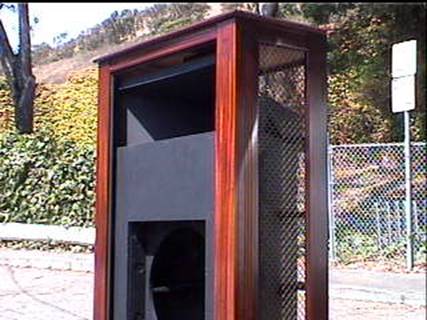

Fig G5 Vista interna do sistema construtivo.
Aqui se nota nitidamente a corneta dobrada Klipsch na parte inferior, a corneta superior e a caixa externa que engloba todo o sistema. Na face lateral da corneta interna a abertura para montagem do Woofer.

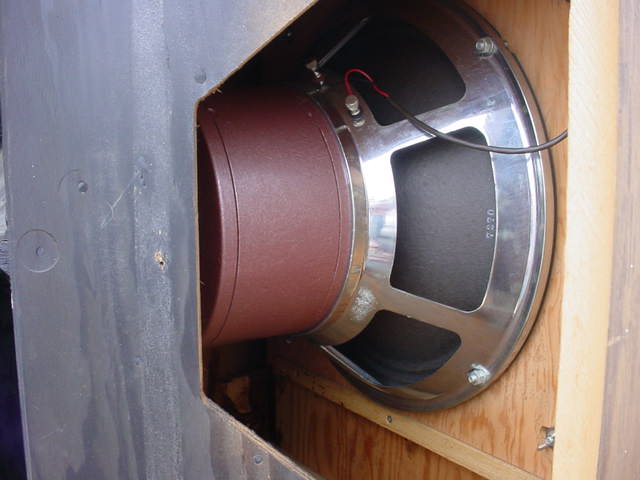

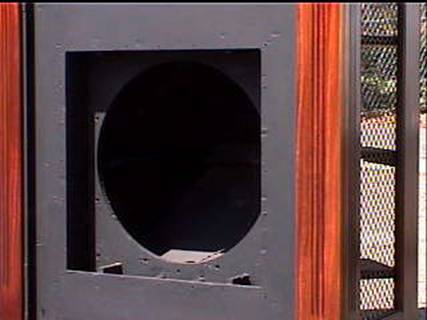

Fig G6 demonstrando a montagem do woofer de 15 polegadas na corneta dobrada Klipsch

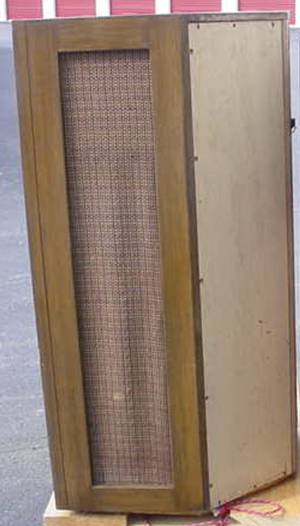

Fig G7 e Fig G8 demonstram as laterais das caixas Centurion com aberturas para saída de som.
O invólucro, isto é a caixa externa, forma a sensação de canto (ângulo da sala) quando estas não estão posicionadas nos angulos da sala.

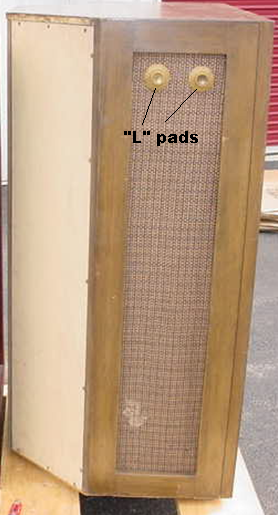

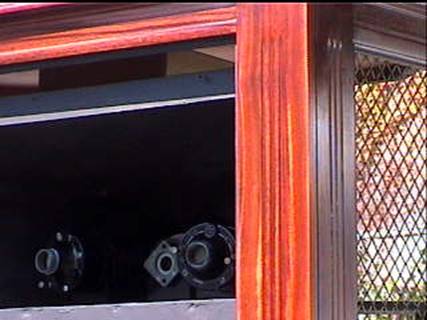

Fig G9 Mostra a posição dos atenuadores dos mid-range e
trebble tweeter.
No próximo capítulo detalharemos as medidas exatas da Klipsch original e os fatores para alteração visando a construção das caixas EV. Nos desenhos adotamos alguns detalhes simplificados visando facilitar aqueles que intentarem sua construção. Os detalhes não alteram o desempenho ou resistência mecânica do conjunto.
Seguem gráficos
