3.  Detalhamento Klipsch

Medidas em cm.

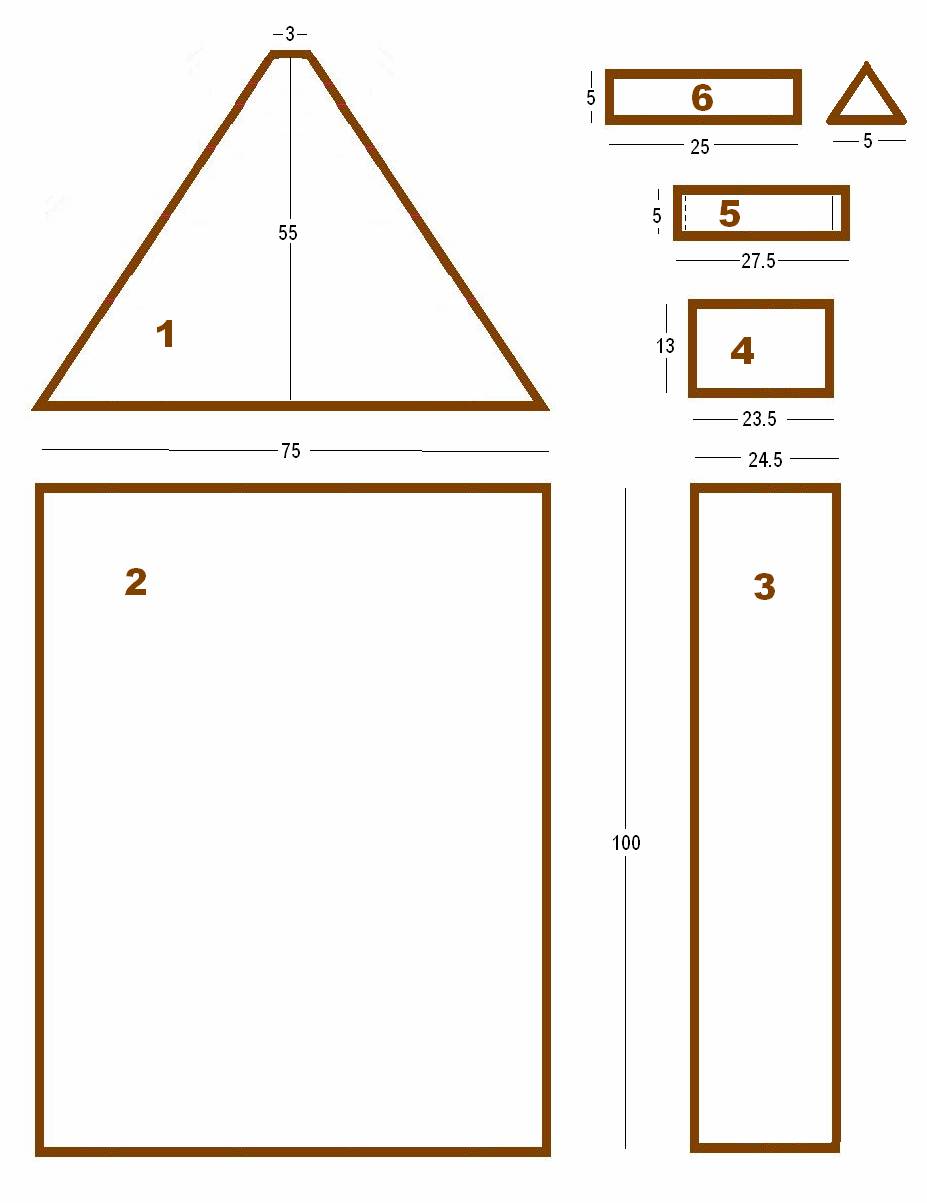

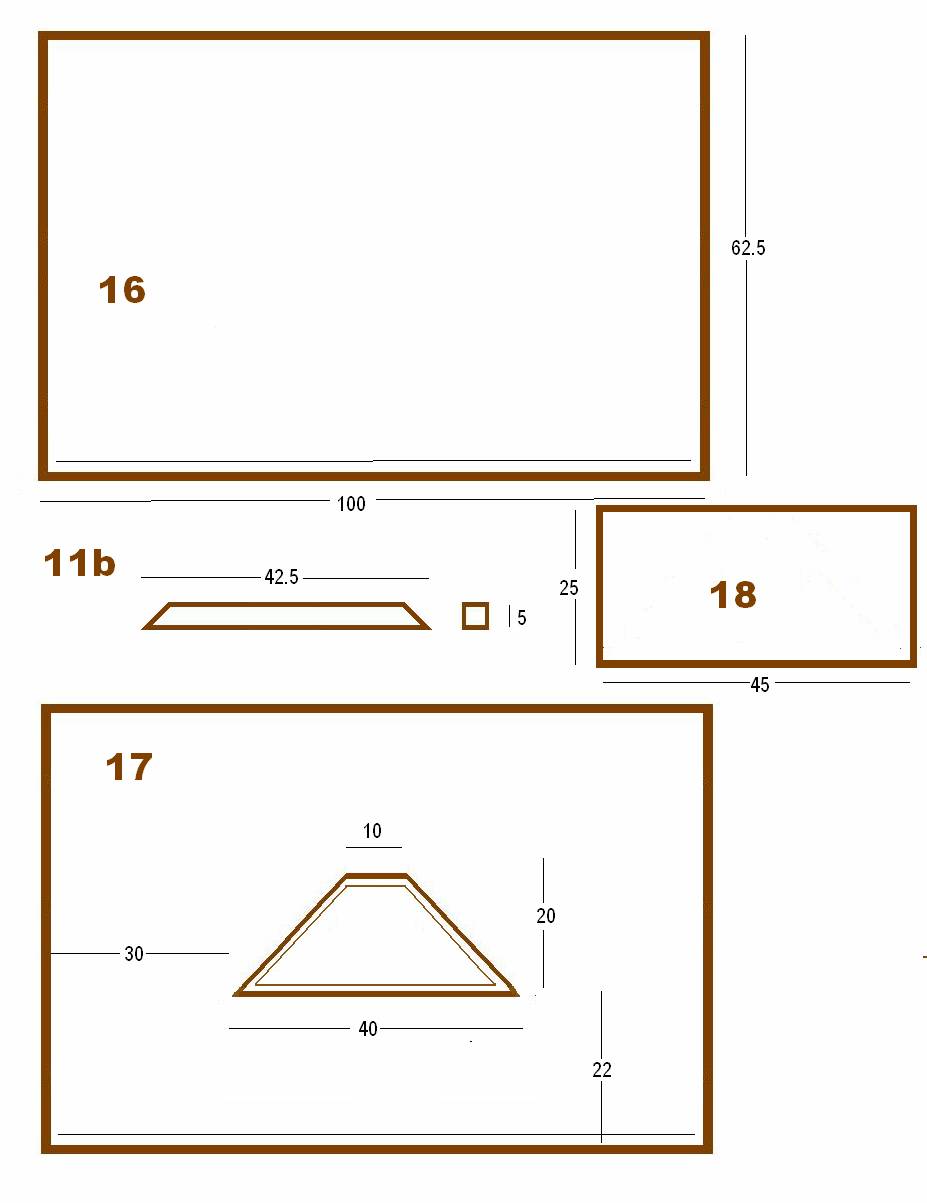

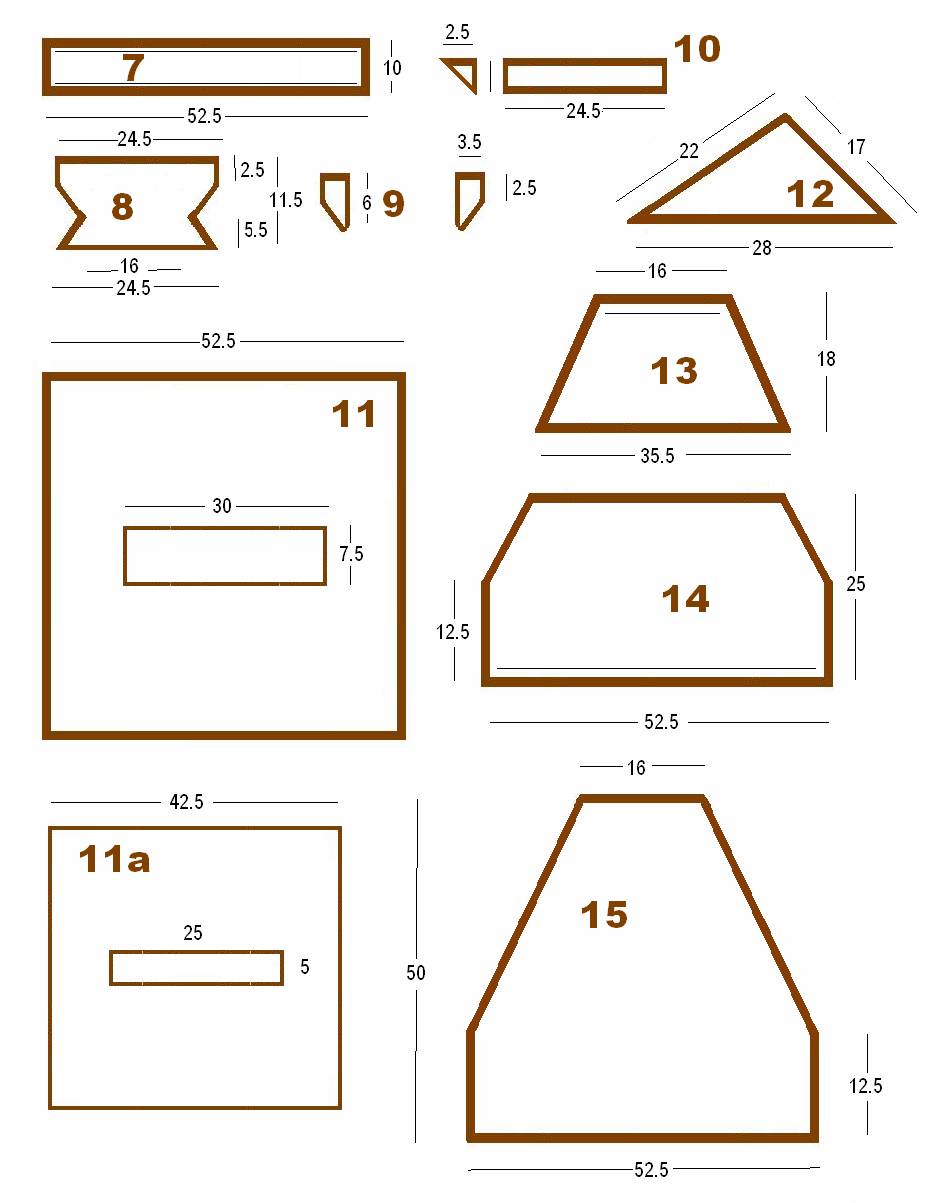

Aqui apresentamos a planta das partes componentes da corneta Klipsch com todas as medidas necessárias para a sua construção.  Algumas peças são repetidas, portanto consulte sempre o explodido  do capitulo anterior. A montagem é convencional realizada em compensado de 20mm. Cuide para que as juntas estejam todas bem coladas e estanques. Não se podem deixar frestas ou partes sem estarem rigidamente unidas. Esta unidade central será posteriormente aplicada de acordo com o gosto do cliente quanto a acabamento etc. No último diagrama vemos sua aplicação no interior da caixa Patician IV cujas fotos da unidade comercial já fora apresentadas em capitulo anterior. Esta corneta é a mais eficiente até hoje produzida. Com absoluta limpeza de som. Não utilize alto falante com suspensão acústica. Toda a cadeia dos equipamentos utilizados deve ser de alta qualidade sob pena de demonstrar todas as mazelas de um equipamento medíocre.

1ª parte

2ª parte

3ª parte

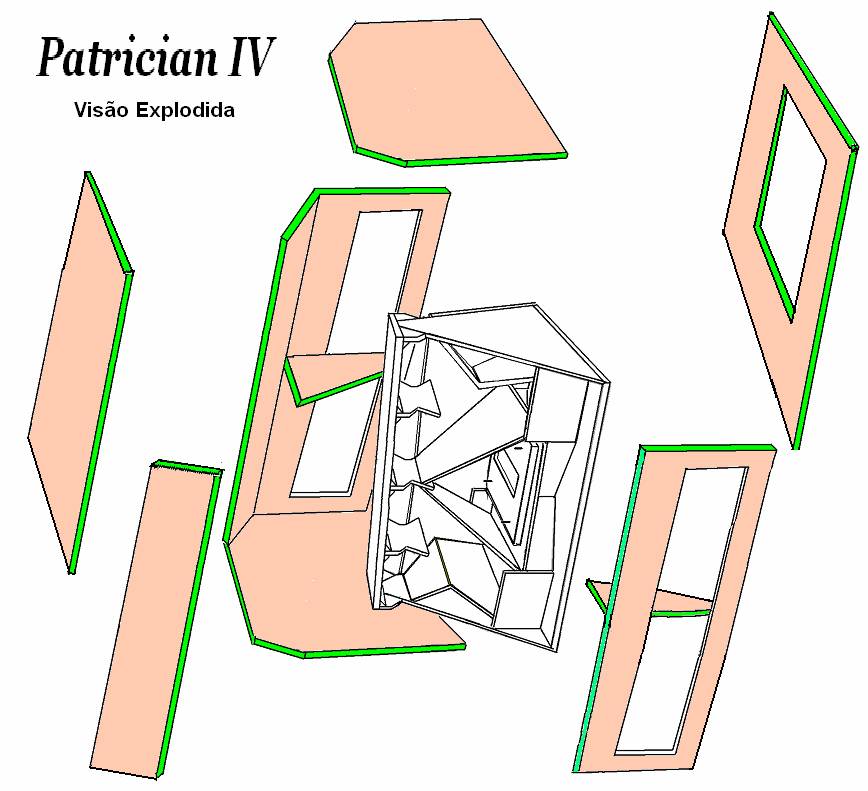

Explodido Patrician IV

Tabela de modificações para corneta Klipsch nas caixas EV.

Os valores apresentados nos desenhos acima serão multiplicados pelos fatores apresentados para a reprodução das caixas em referencia.
