Mullard New
Em complementação aos diversos circuitos Mullard apresentados, colocamos outros talvez não tão famosos ma constantes das duas edições de “Tube Circuits for Audio Amplifiers”.

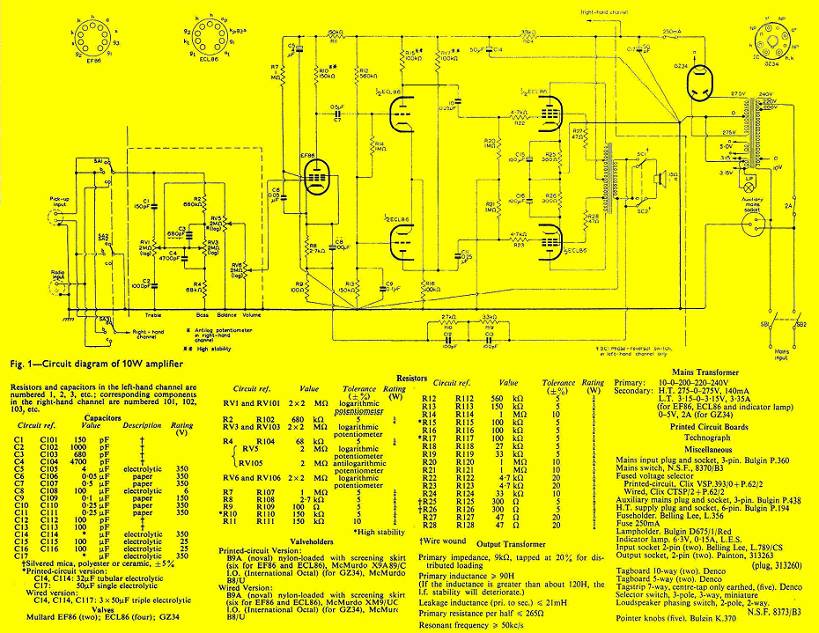

Stereo Compact PP
Trata-se de uma variante do conhecido 5-10 desenvolvido para estéreo, portanto com dois canais de áudio. Cada par de EL84 e uma ECC83 é substituído por um par de ECL86 que engloba as mesmas funções.
A lista de componentes encontra-se no mesmo diagrama.
A lista de componentes encontra-se no mesmo diagrama.
Clique para ver em tamanho grande

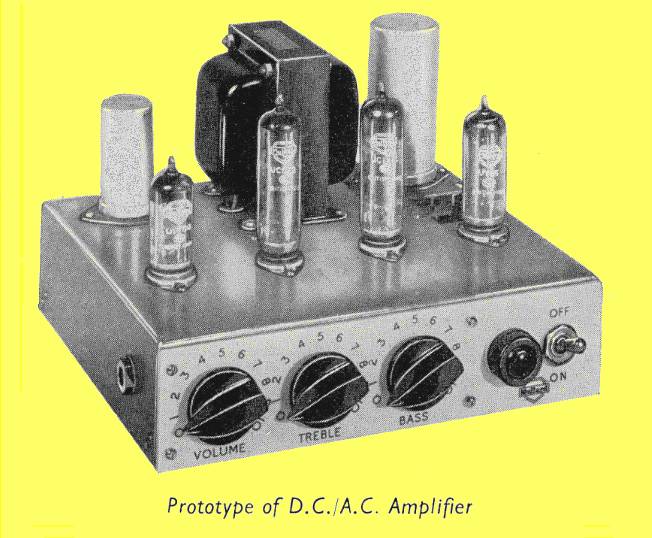

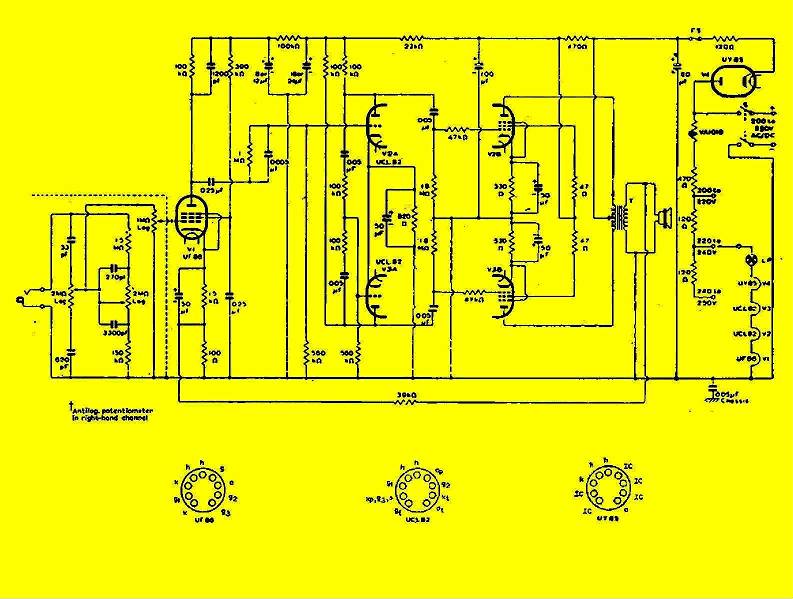

7 Watt PP no mains transformer
O mesmo circuito básico é mais uma vez usado com total substituição de válvulas. UF 80 no lugar da EF86, e UCL 82 no lugar de ECL86 A retificação se faz por meia onda com UY85. Os filamentos são em série e o amplificador usa a fonte de 220 V para sua alimentação, dispensando assim o transformador.
Clique para ver em tamanho grande

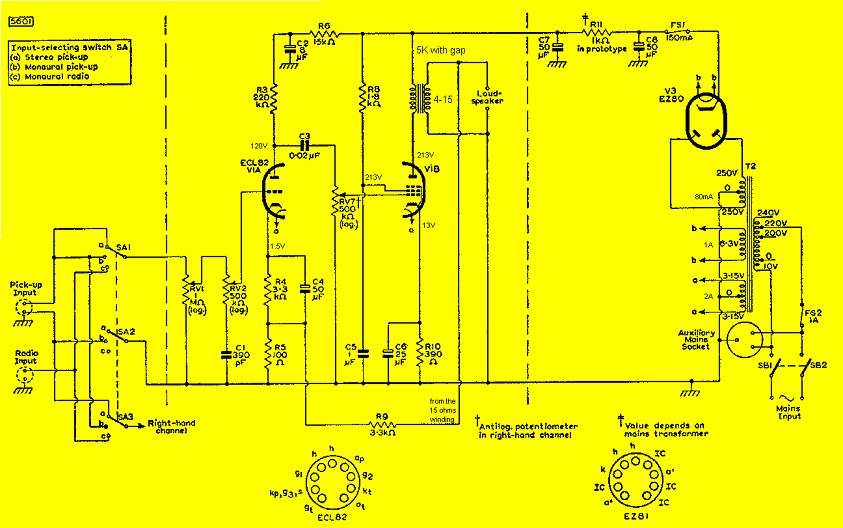

The 2 / 2
Esta é uma versão compacta do 3/3 dispensando o pentodo amplificador EF86 Em seu lugar e também substituindo a EL84, utiliza-se uma válvula dupla, bastante eficiente, a ECL82. a retificação cm EZ80 não sofre alterações. A versão estereofônica com introdução de mais uma válvula ECL82 trará o 3/4 usando agora uma EZ 81.

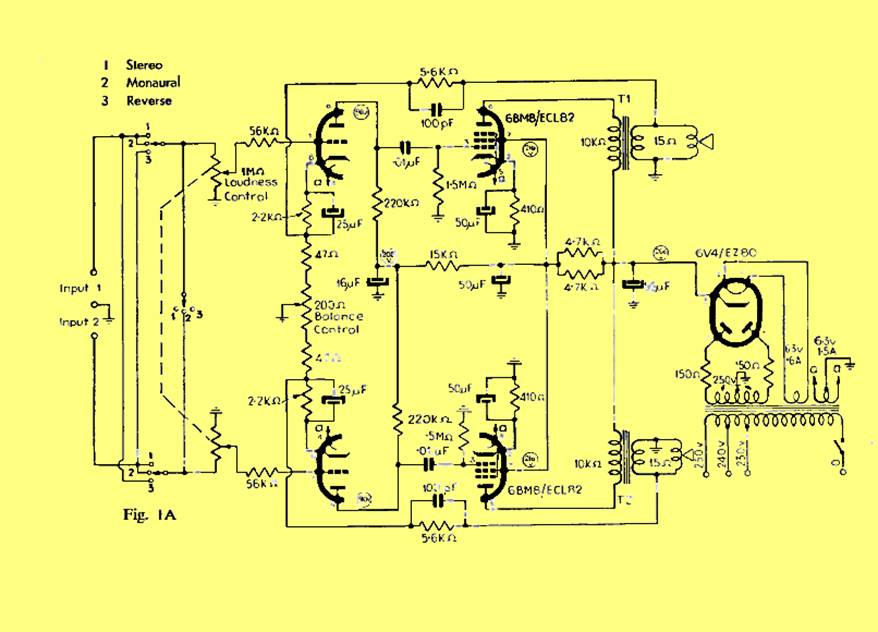

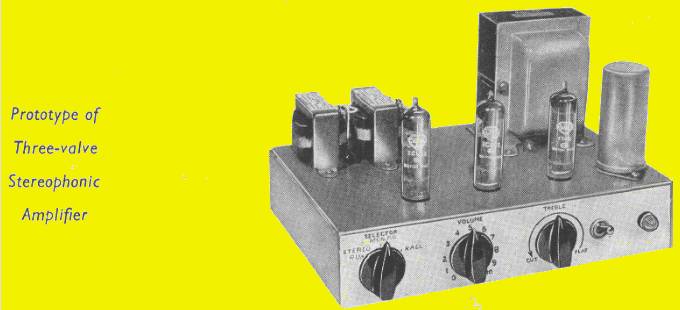

The Mullard 2 / Stereo 2
O Mullard 2 Stereo 2 é uma variação mais sofisticada do projeto anterior. Este inclui um gabinete acústico adequado para a parte eletrônica. Foi publicado no boletim de 1960.

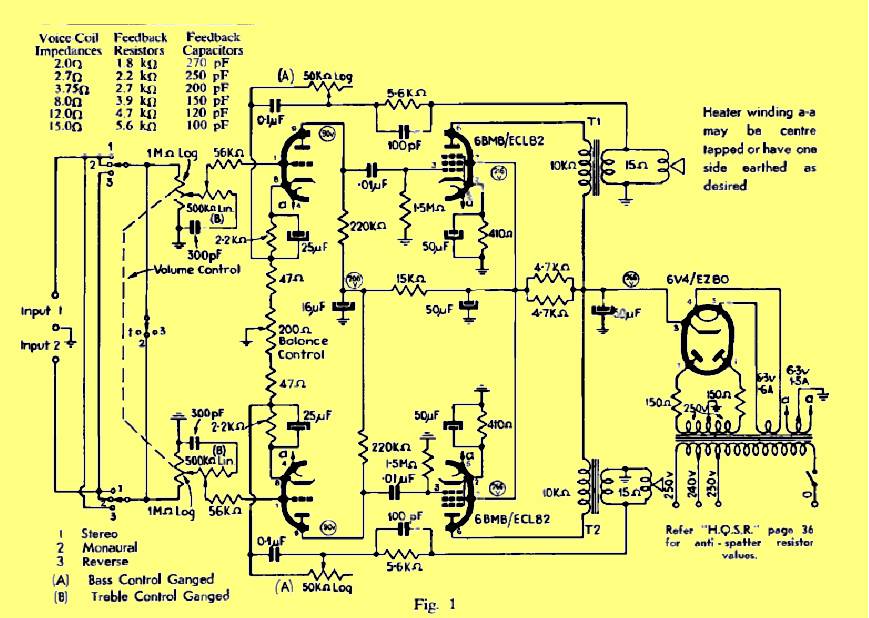

São apresentadas duas variações com e sem controle de tonalidade.
Mullard2 Stereo2

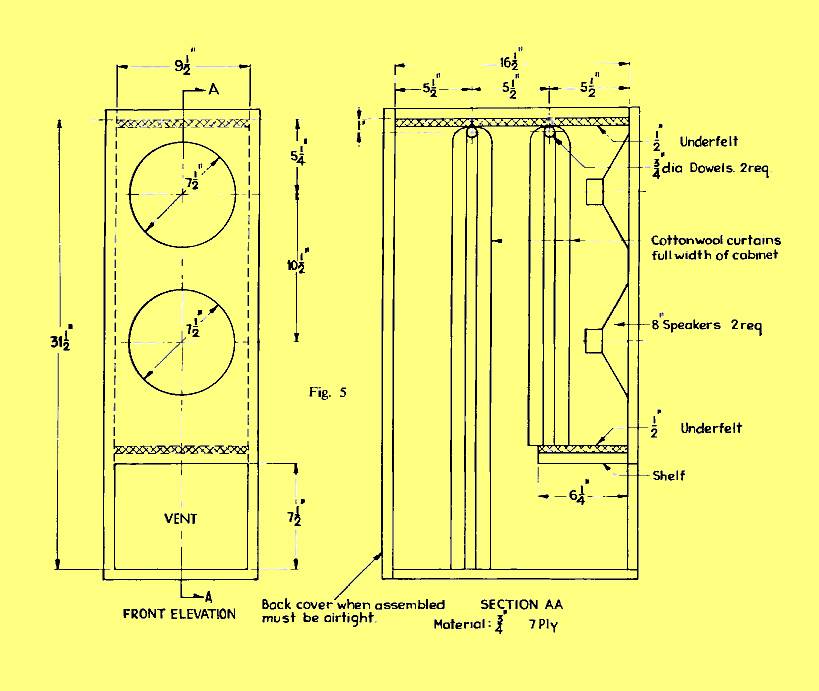

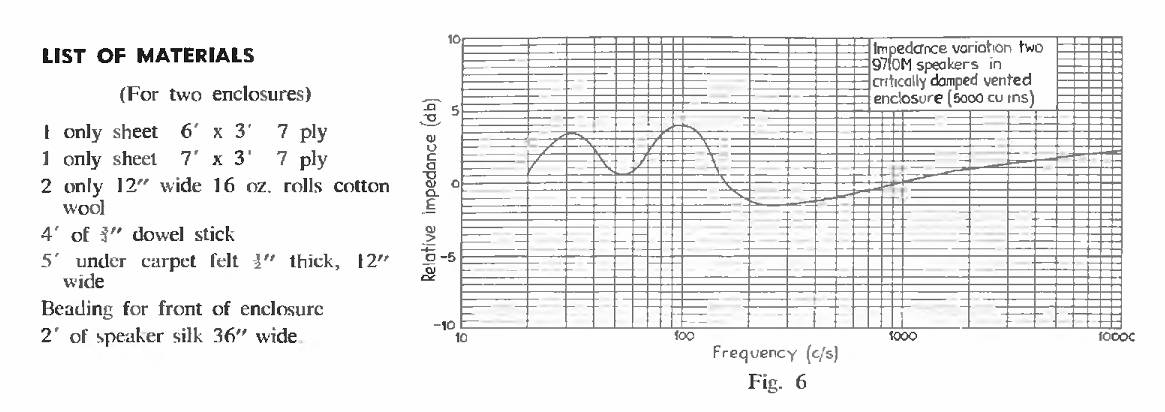

Gabinete Bass reflex com amortecedores internos especialmente projetado para o Mullard2 Stereo2

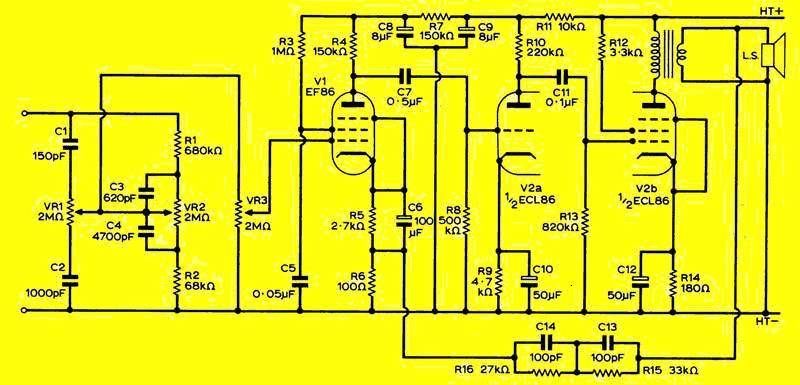

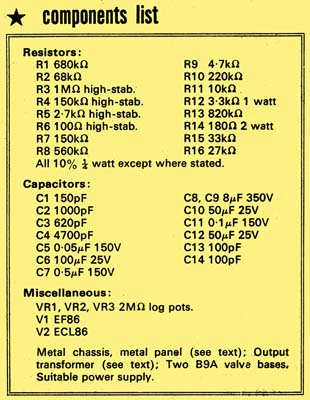

The 2=3

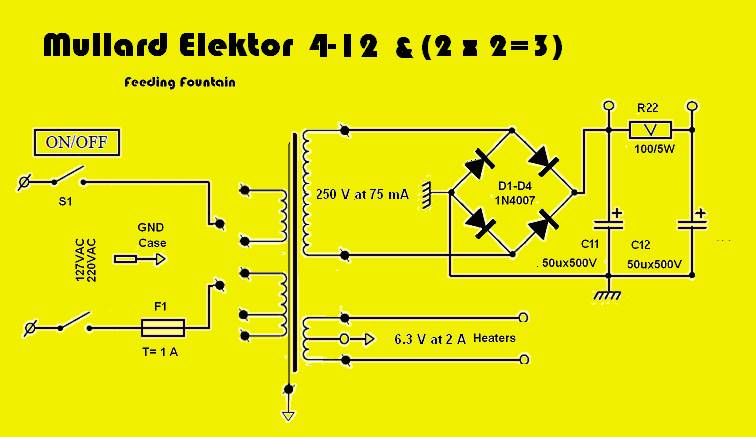

O 2=3 é uma variante aperfeiçoada do 2/2. Inclui a EF86 para poder ter os controles de tonalidade de graves e agudos. A saída é com ECL86 e pode usar indistintamente uma fonte idêntica ao modelo anterior 2/2 ou 3/4 ou de estado sólido idêntica ao Mullard Elektor 4 / 12 , que neste caso poderá ser usada para um par de canais em estereofonia.

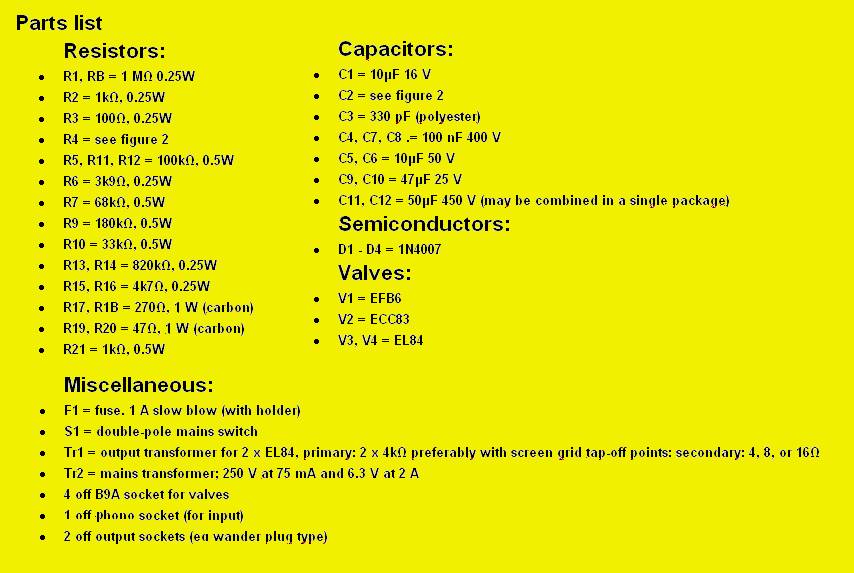

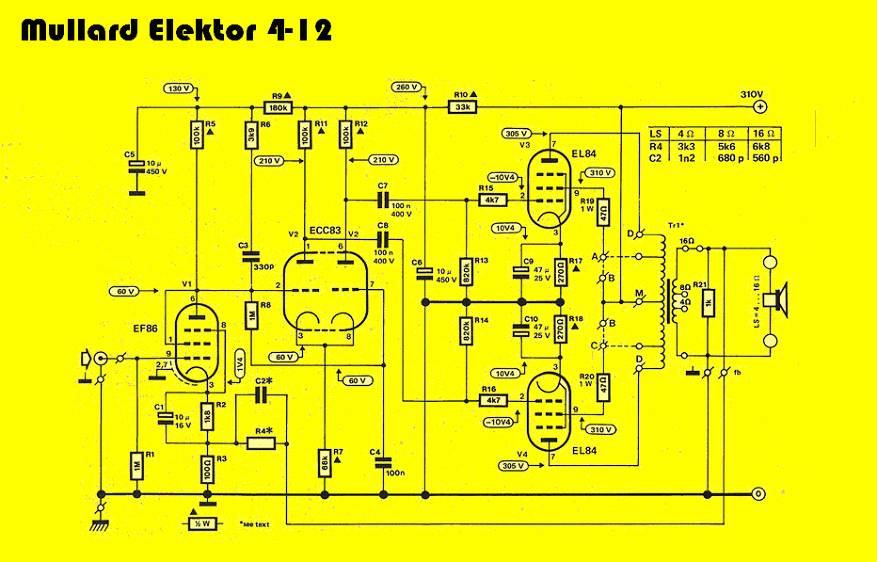

Mullard Elektor
Esta variante do 5/10 e do 4/10 que já mostramos anteriormente foi desenvolvida pela equipe holandesa de Elektor para uso exclusivo como amplificador de potência mono com diversos pré-amplificadores convencionais de mercado.
Seu Principio de funcionamento salvo pela fonte de alimentação é o mesmo do 5/10; foi recentemente vendido em forma de kits para montagem doméstica.

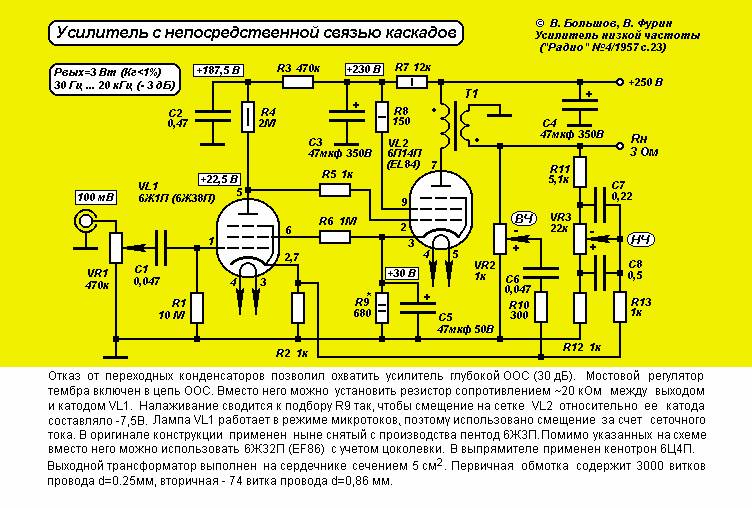

Modificação do Mullard 3/3
Esta seja talvez a mais interessante e curiosa das variantes. Foi publicada pela revista “Radio” de Moscou (autores V. Bolshov e V. Furin) e manteve o principio básico de Loftin White do projeto original. Contudo diminuiu ainda mais o pequeno desvio de fase do circuito original utilizando o circuito de tonalidade por realimentação controlada em lugar do sistema degenerativo originalmente utilizado. A saída é invariavelmente a EL 84 (6P14P na versão russa) mas na pré-amplificação são sugeridas a 6J1 russa (EF91 ou 6AK5 nas versões ocidentais) na fonte de alimentação que terá a mesma configuração da original, sugere-se a 6Tz4 russa equivalente da 6X4 por sua vez equivalente da EZ80 diferindo apenas as bases. Recomenda-se que as voltagens sejam medidas com VTVM ou VFET devido às altas impedâncias internas do circuito. Verifique que R9 tem um asterístico. Seu valor é apenas orientativo. Para perfeito funcionamento do sistema - A placa do pentodo deve ter 7.5 Volts a menos que o catodo da válvula de saída,- Atenção especial ao transformador de saída: Núcleo de 5 cm² Primário com 300 espiras de fio 0.25mm e secundário 74 espiras de fio 0.86mm de diâmetro . fios #30 e #20 apprx.
Veja tabela em: http://www.novacon.com.br/audiotabawg.htm
