Outros Modelos Comerciais

1

Millenium

Made in China

Uma interessante versão do famoso “5-20” é o recente amplificador “Millenium” produzido na China que nos traz também um eficiente pré-amplificador de construção extremamente simples.

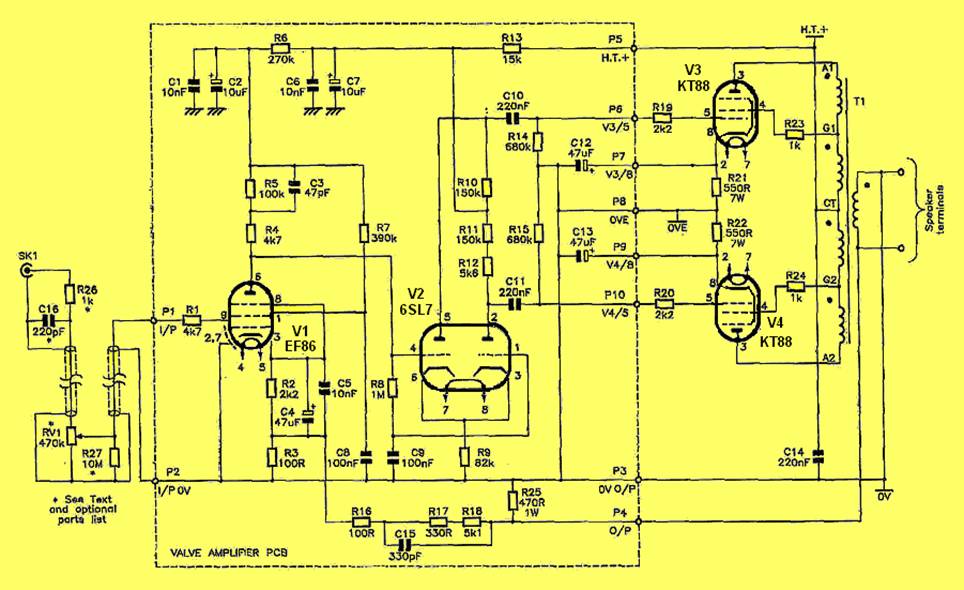

Eis aqui o circuito esquemático de ambos. A etapa de saída pode operar indistintamente com EL34 ou KT88.

(12AX7 substituída por 6SL7 na versão KT88 valores dos resistores inalterados)

A unidade é composta apenas pela unidade de potência, utilizando prés passivos ou unidades amplificadoras para Pick-up à parte

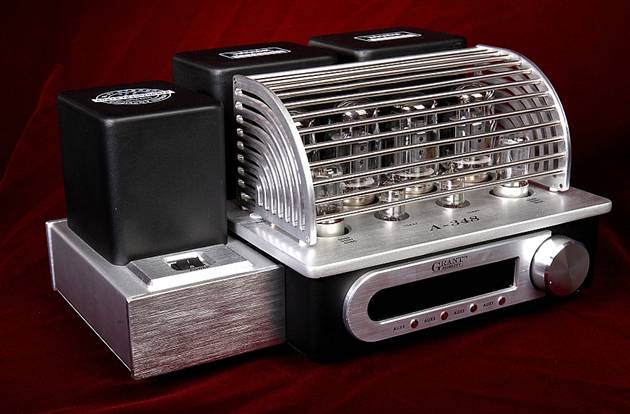

Unidade de potência – Chassis versão KT88.

Unidade de potência 6N9

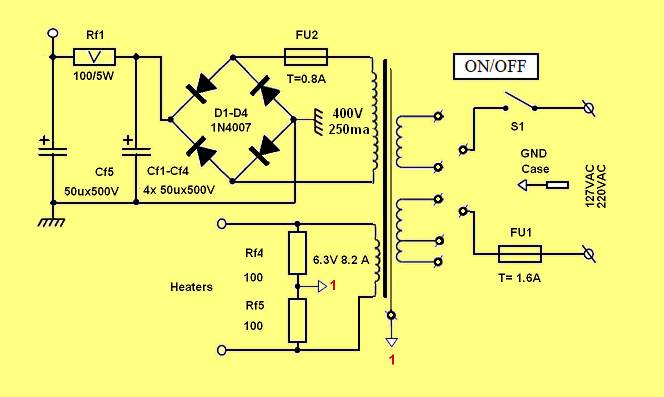

Fonte para ambos canais

Verdik Quality Ten

(O Mullard 6-10)

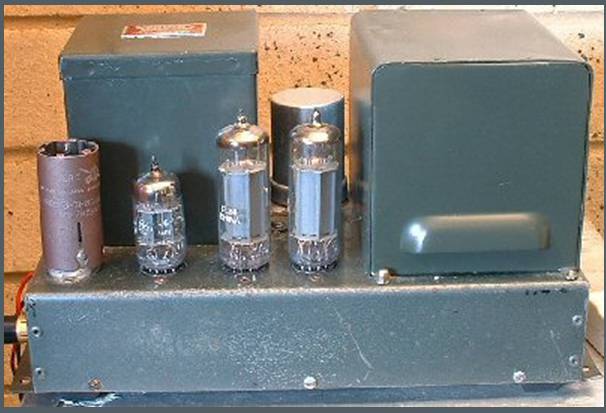

Verdik Quality Ten Amplifier 1959 version

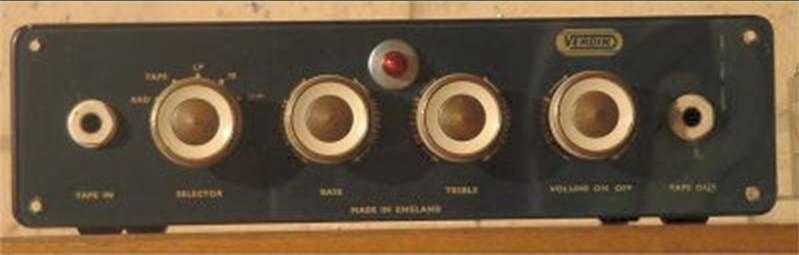

Verdik Quality Ten Pre- amplifier

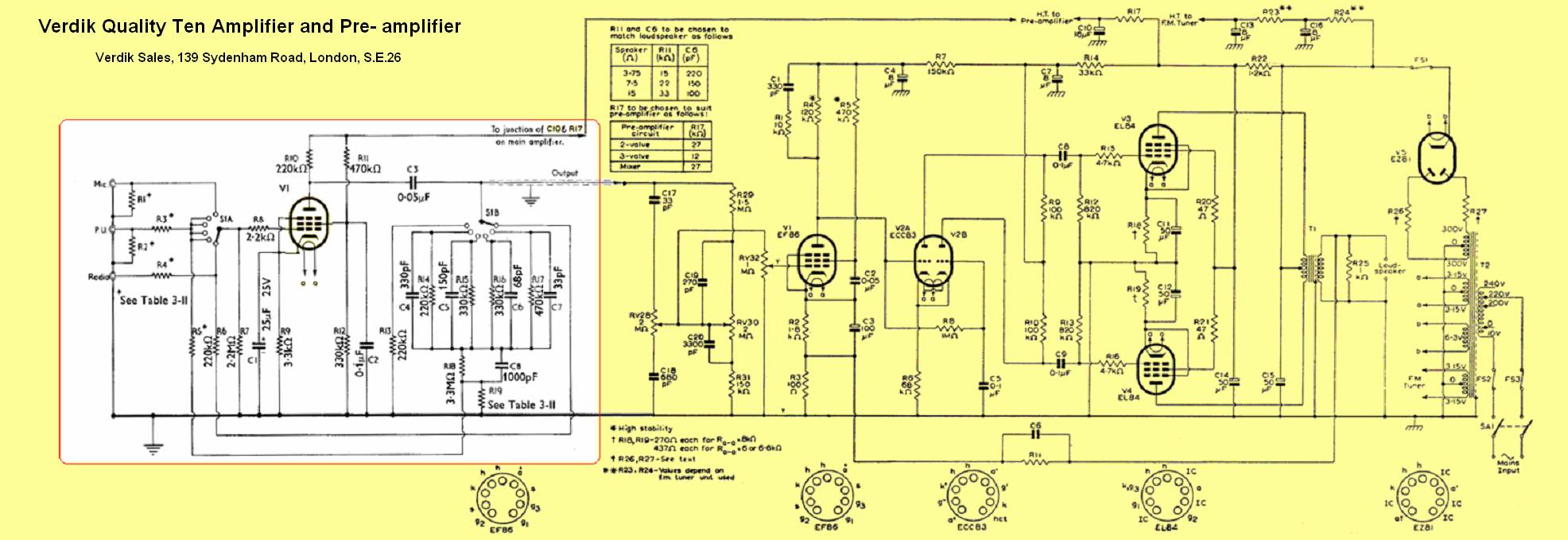

Verdik Quality Ten Amplifier and Pre- amplifier. (Price 20 gns.). Verdik Sales, 139 Sydenham Road, London, S.E.26.

Maker's Specification:

Preamplifier : EF86 valve.

Inputs : Radio 100 my; Tape (equalised) 100 my; Pickup (78) 60 my, (LP) 50 my; Microphone 10 my.

Controls: 5-position Selector : Treble: —10 db to +12 db at 10 kc/s; Bass : —10db to +12 db at 20 c/s; Volume : plus On/Off switch.

Measurements : 21 in. by 9,1 in. by 4i in. (plus knobs).

Main Amplifier:

Valves : EF86, ECC83, EL84 (2), EZ81. Rated Power : 10 watts (12 watts peak). Sensitivity : 40 mV for 10 watts output. Harmonic Distortion : At 400 c/s for 10 watts - 0.1 per cent.

O amplifiador Verdik é na realidade um Mullard 5-10 com a adição de um pré-amplificador na etapa de entrada idêntico ao utilizado no modelo 912 da GEC.

Circuito 610
