Outros Modelos Comerciais

3a

Série recente em kit e comercializada pela revista Maplin

xxxxxxxxxxxx

Maplin Millennium 4-20 e

Pré-amplificador Newton

Série publicada na revista Maplin Magazine

xxxxxxxxxxxxxxxxxxxxxxx

1ª Parte Amplificador

http://livinginthepast-audioweb.co.uk/millennium/index.html

Veja também Reference Amplifiers = CentreIndustries e Radford Reference Amplifier  em: http://www.novacon.com.br/audiorefamp.htm

Maplin Magazine Fevereiro 1994

Mike Holmes

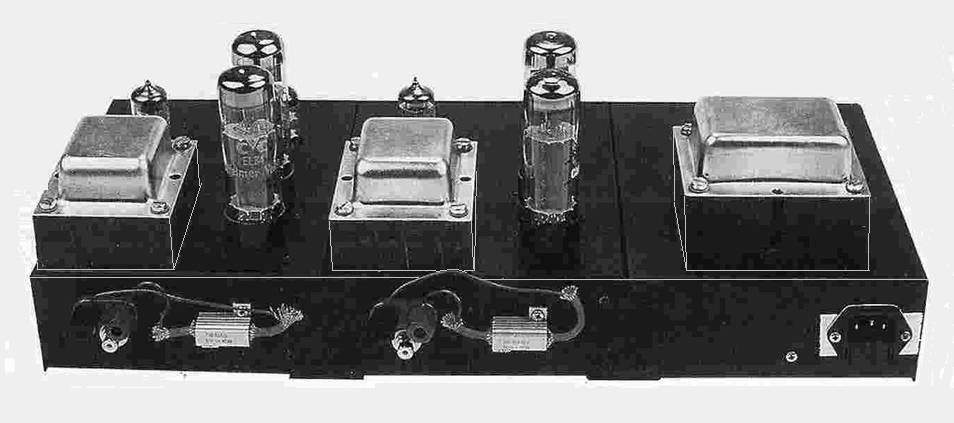

Vista da unidade de potência com fonte de alimentação

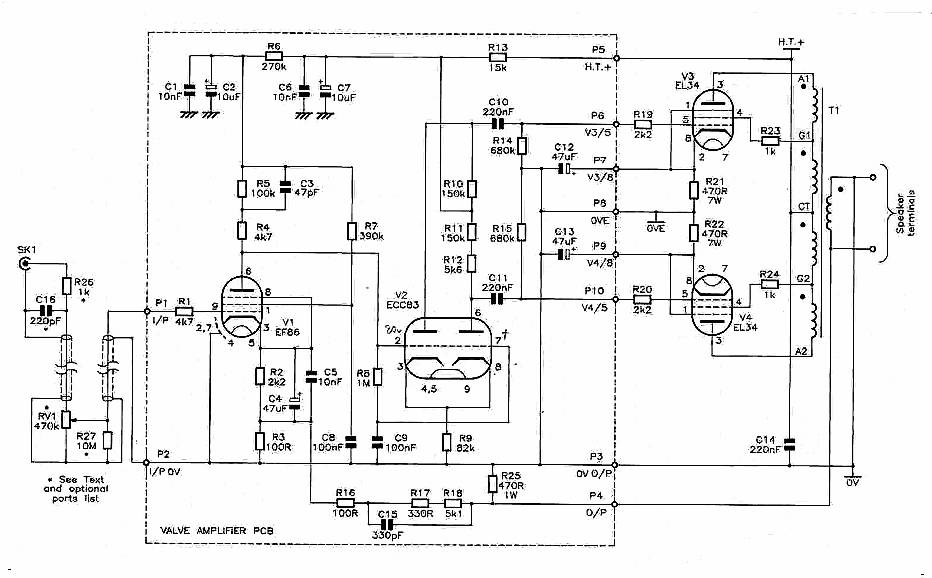

Diagrama esquemático da unidade de potência  LT43Y

(baseado no Mullard 5-20 de1962)

(T1 = U-L Transformer 20W; Z=6.600 Ohms PP. taps  at 43%)

*Controles externos conectados em SK1 e  ligados em P1 e P2 são usados apenas quando não se fizer uso do pré-amplificador Newton Stereo posteriormente descrito.

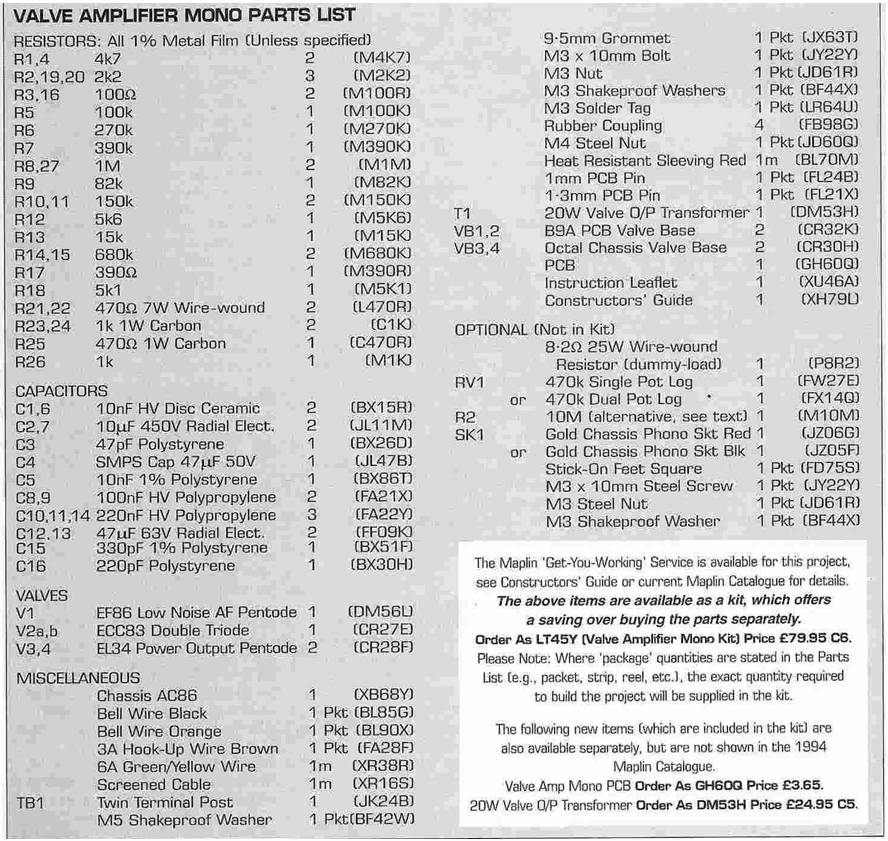

Lista de materiais Amplificador de potência

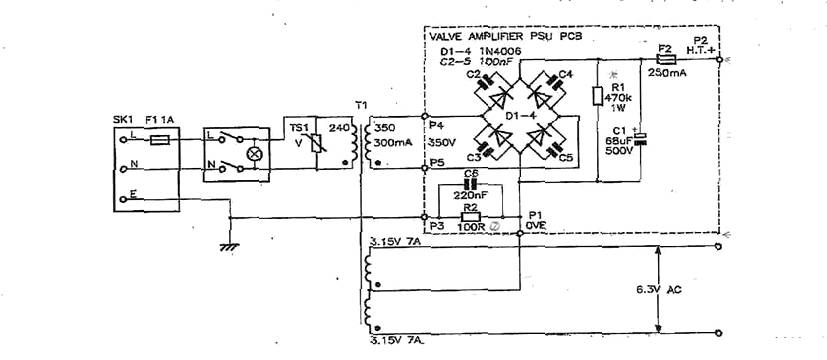

Diagrama esquemático da fonte de alimentação LT44X

(para duas unidades amplificadoras)

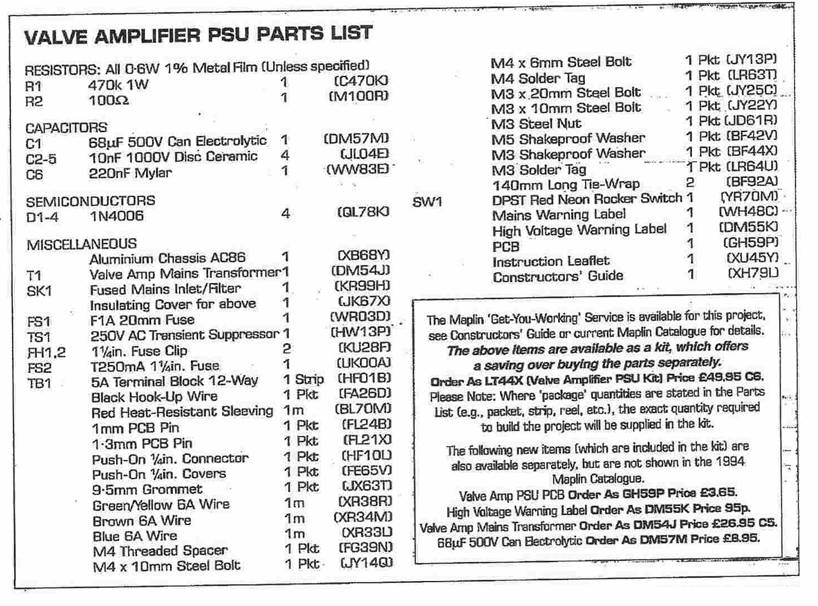

Lista de materiais Fonte

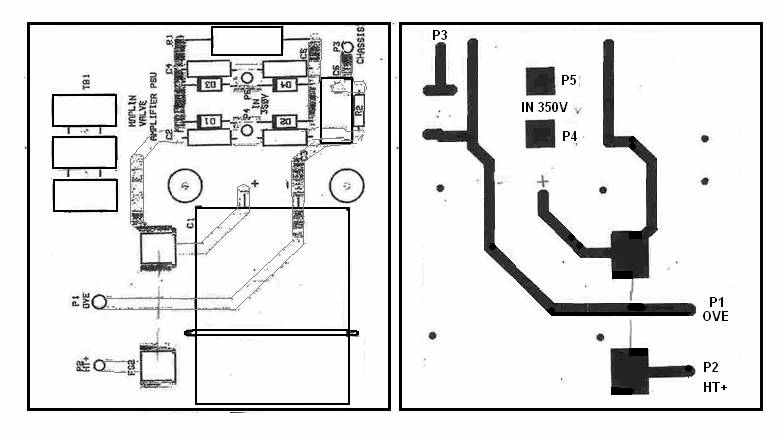

Vistas do CI pelas duas faces em VG (Fonte)

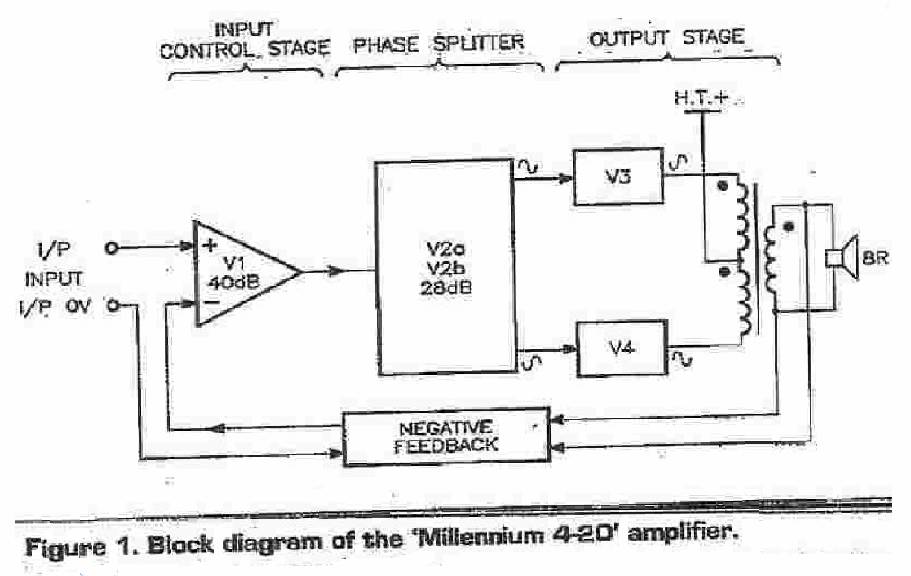

Esquemático geral do funcionamento

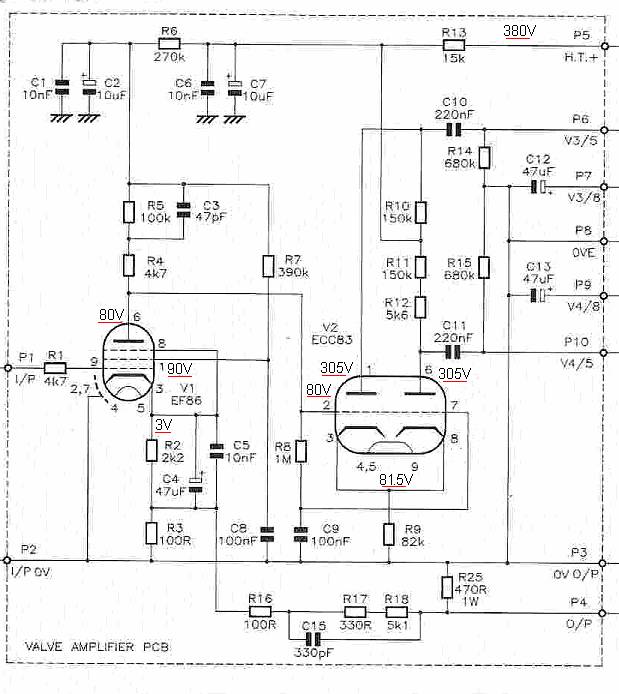

Esquemático do excitador e inversor de fase com valores de tensões

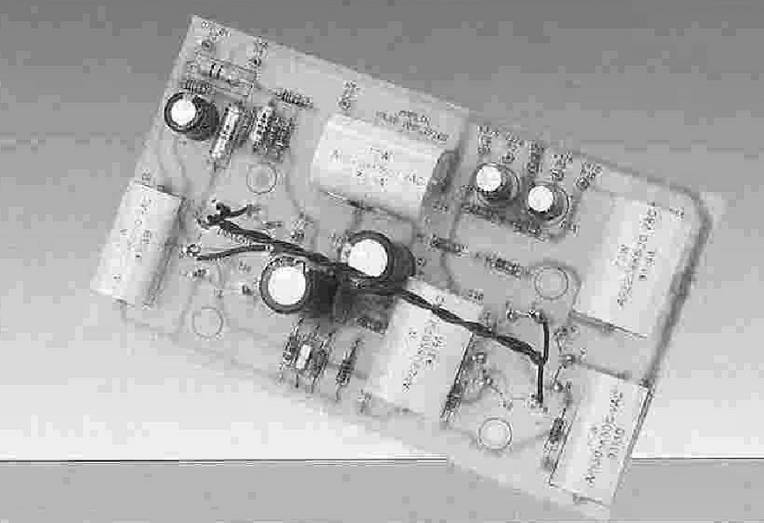

Vista do excitador e inversor de fase

(Vista Superior)

(Vista Inferior)

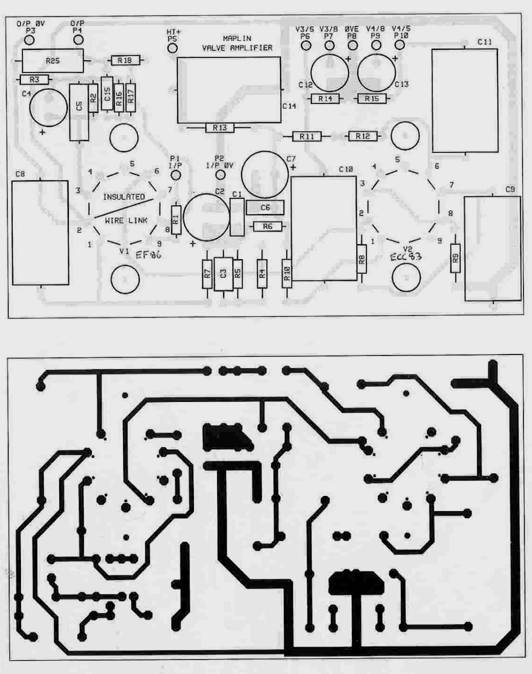

Vistas do CI pelas duas faces em VG (excitador e inversor de fase)

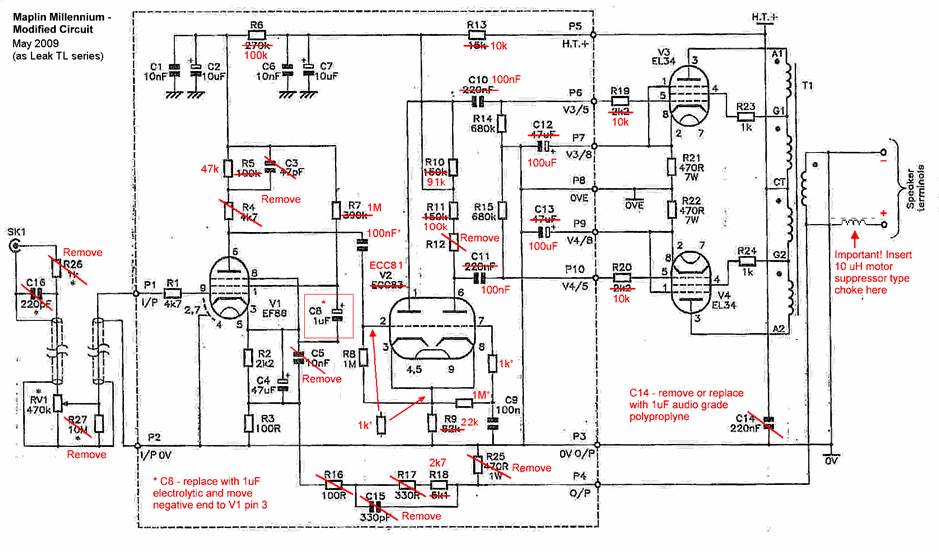

Circuito aperfeiçoado sugerido

(Seguindo Leak TL series Maio 2009)
