Marantz
De primeira Geração 3a

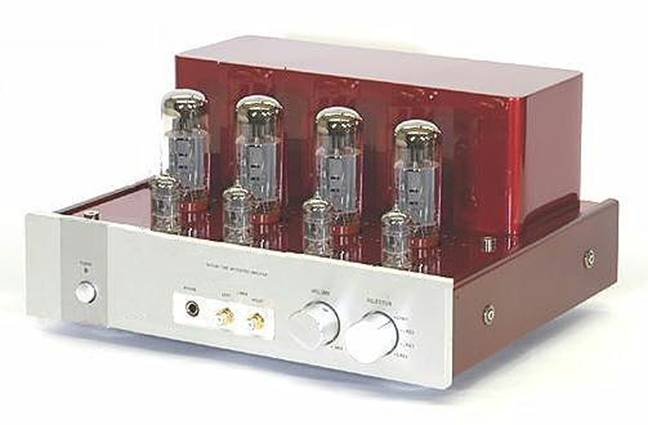

Sugestões para o equipamento montado.

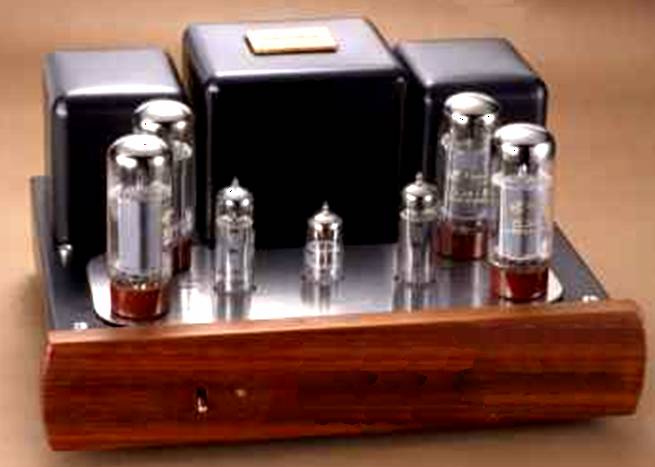

Amplificador de potência montado.
Unidade do pré-amplificador acima (dois canais)
As unidades poderão ser colocadas no interior de um chassis idêntico ao superior.

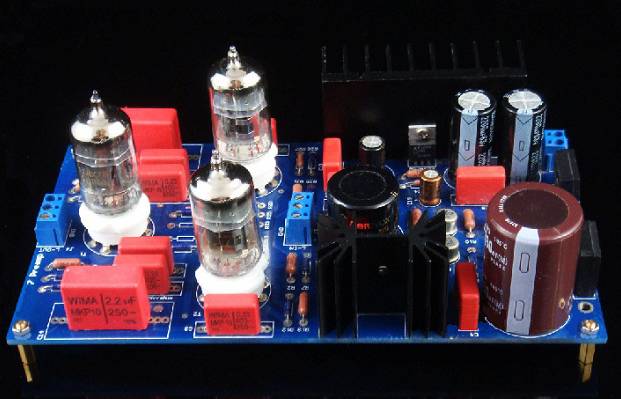

Modelo de um dos kits comercializados. Circuito Walt Jung.
A fonte do pré-amplificador poderá ser montada num chassis em desuso de uma fonte CPU de um PC defeituoso.Existem centenas por ai dando sopa.

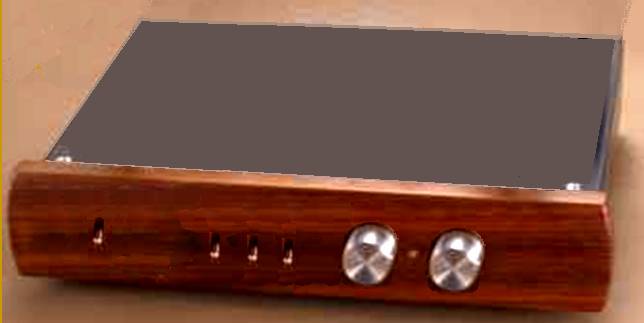

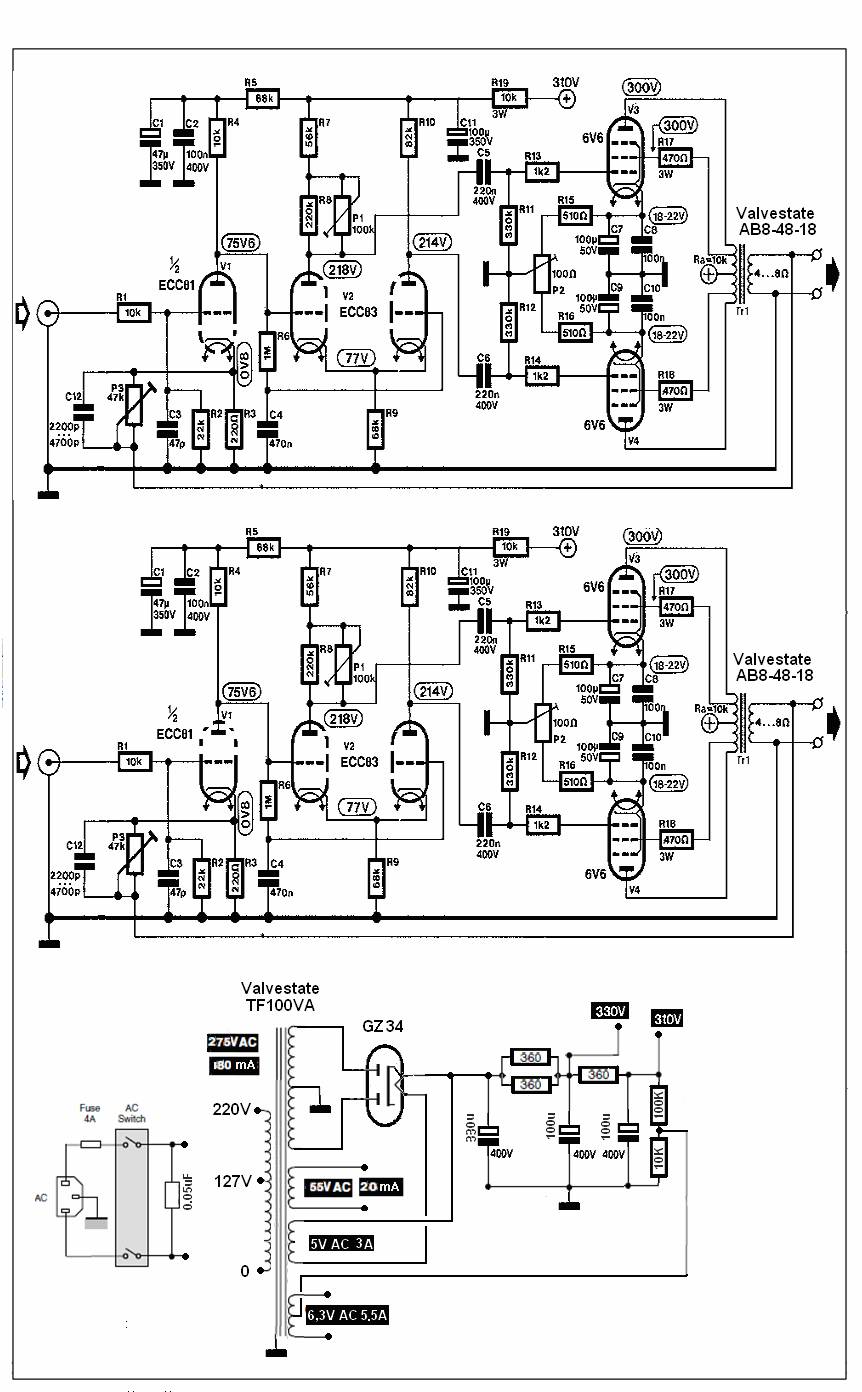

Abaixo um protótipo de chassi semi universal desenvolvido pelo Hélcio da Valvestate que pode incorporar o pré-ampliicador.
Empresas em que se podem adquirir os transformadores necessários.
Gráficos:
Amplificador de Potência:
Levantamentos de Satoru Kobayashi.

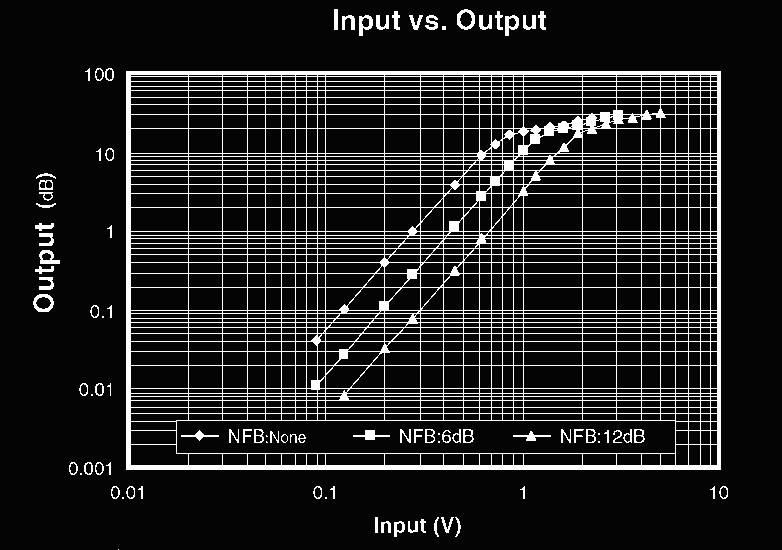

Entrada Versus Saída

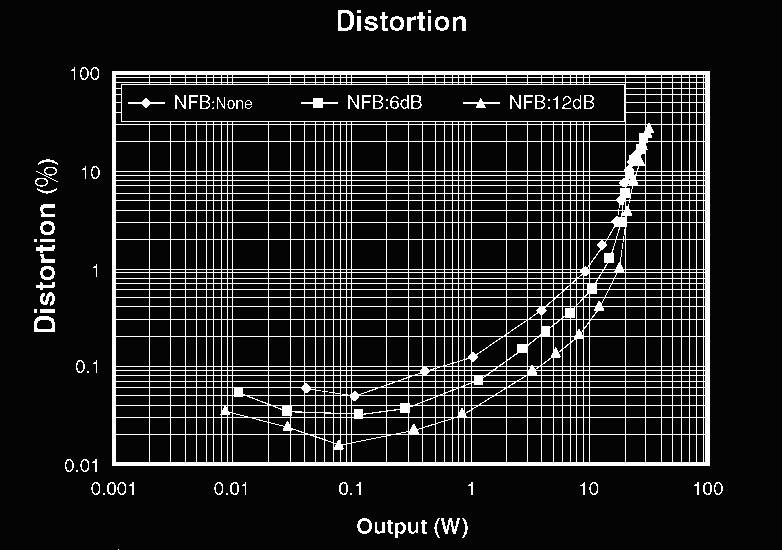

Distorção

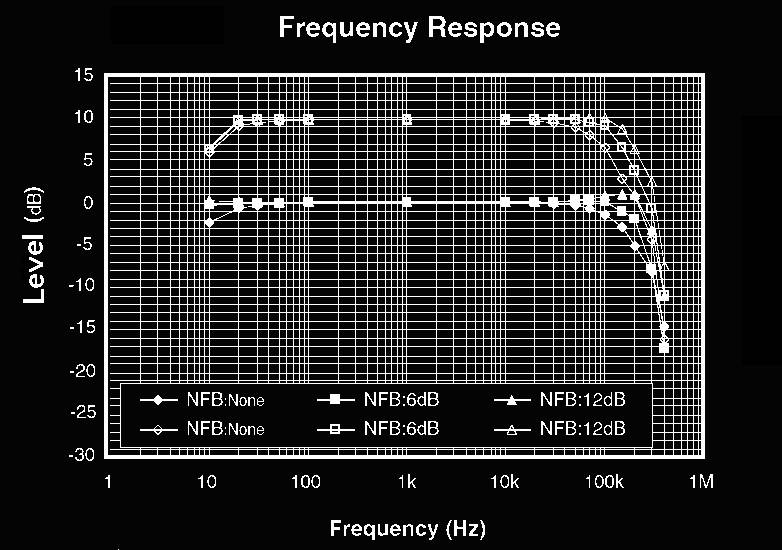

Resposta de Freqüências

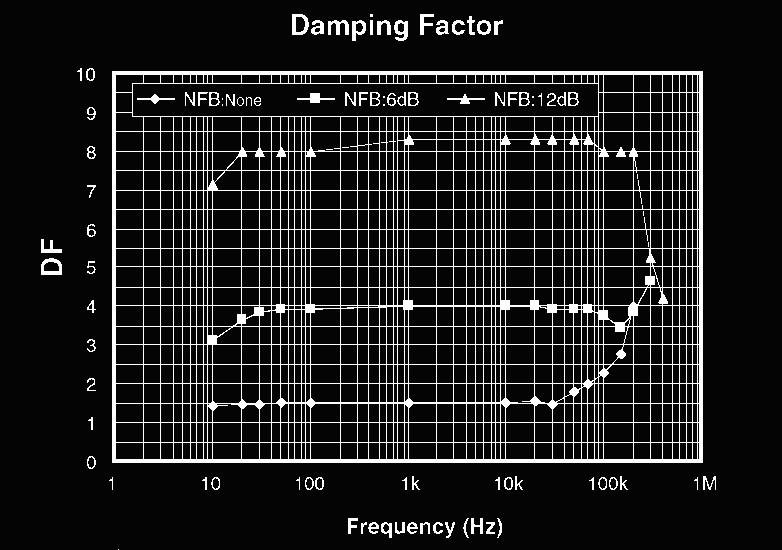

Fator de amortecimento
Pré-amplificador:

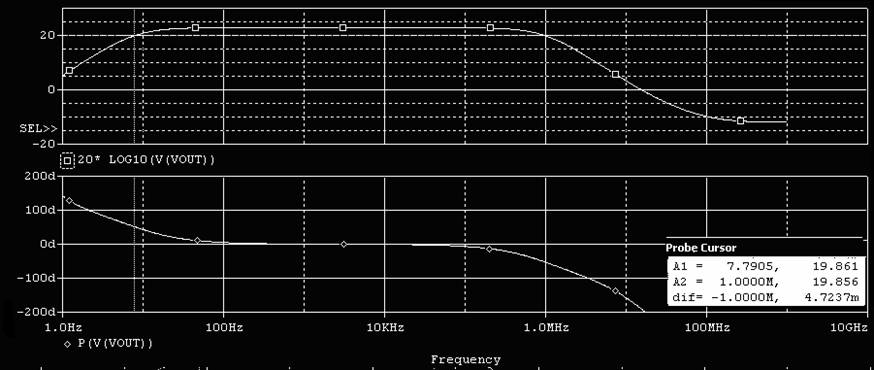

Resposta de freqüências
&
Desvio de fase
Levantamentos de Walt Jung

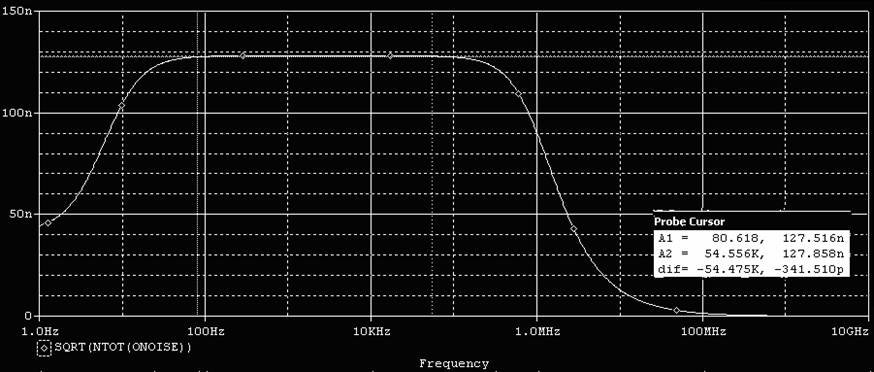

Análise de Ruído
Marantz Réplica Brasileira --- Versão 2.
E novas sugestões de pré-amplificadores.
Nesta etapa sugerimos outras versões que foram publicadas neste nosso Universo de eletrônica.
Unidade de potência Versão econômica:
Proposta de Menno Van der Veen
Em “Modern High-end Valve Amplifiers”:
Pré-amplificador proposto Audio Note
Demonstrado apenas um canal
M7 sutilmente se refere a Marantz 7
Clique para ver o circuito ampliado
Mais um pré-amplificador simplificado com base no original
Demonstrado apenas um canal

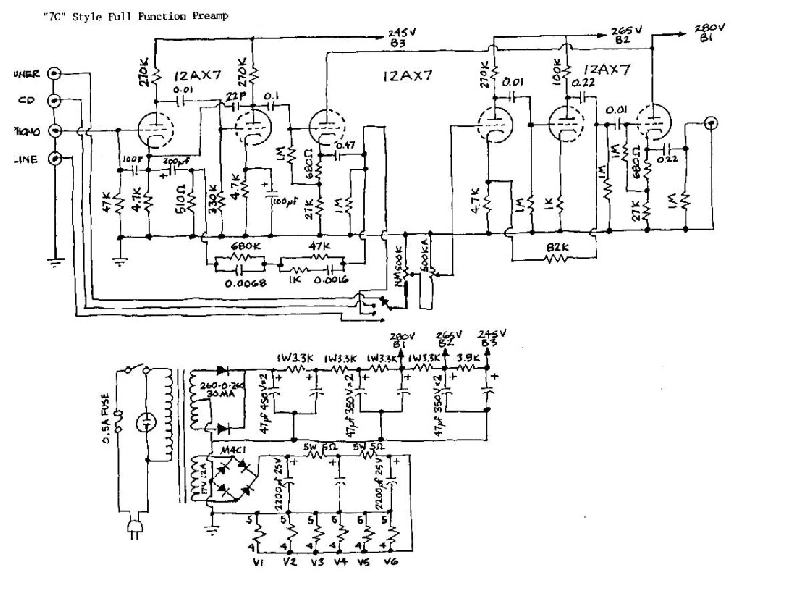

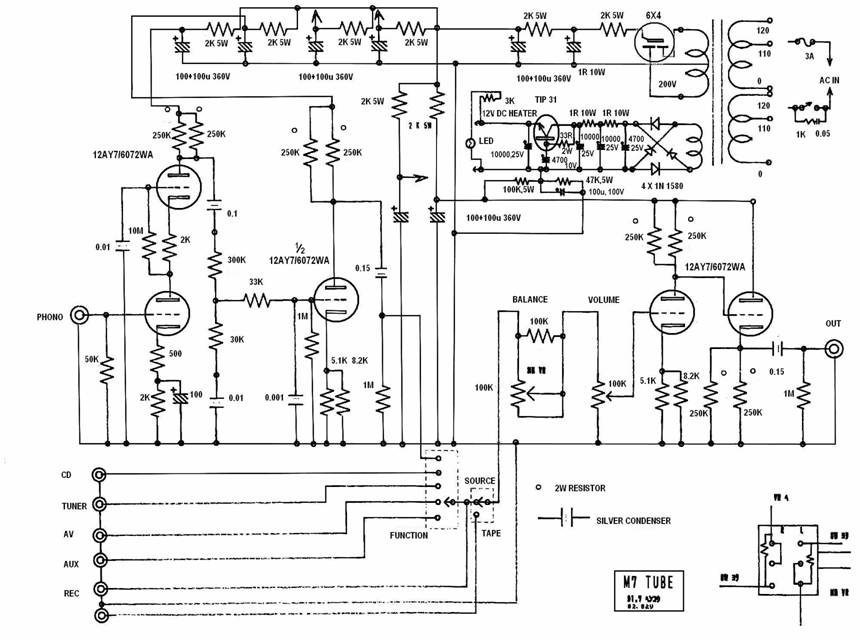

Pré-amplificador functional com circuito original do Marantz 7, porém com ausência de filtros e controle de tonalidade.
Clique para ver o circuito ampliado
__________________________________________________________________________________________________________________
Marantz clone
Para finalizar, um clone do pré-amplificador Marantz modelo7 com dois amplificadores modelo 5: O conjunto Eico ST84/HF85 com amplificadores Eico HF 35. Eram vendidos em kits para montagem pelo usúario. Apesar de excelente sonoriade eram algo fisicamente fracos, não aguentando uso mais severo.
Tempos mais tarde consegui um ST84 já montado em perfeitas condições que foram durante um tempo usado com os amplificadores modelo 2 e modelo5.

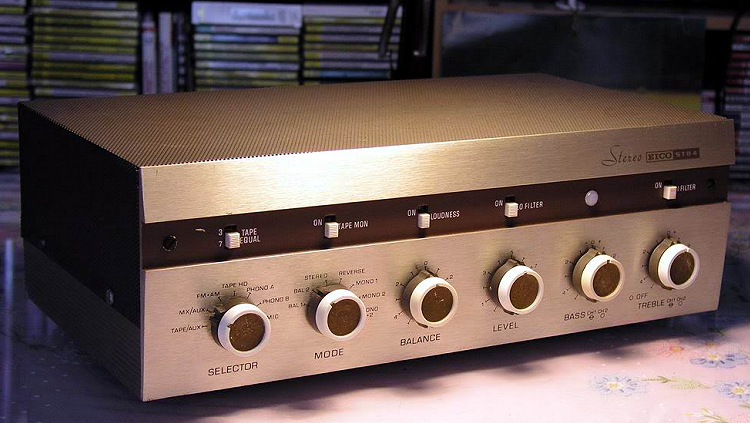

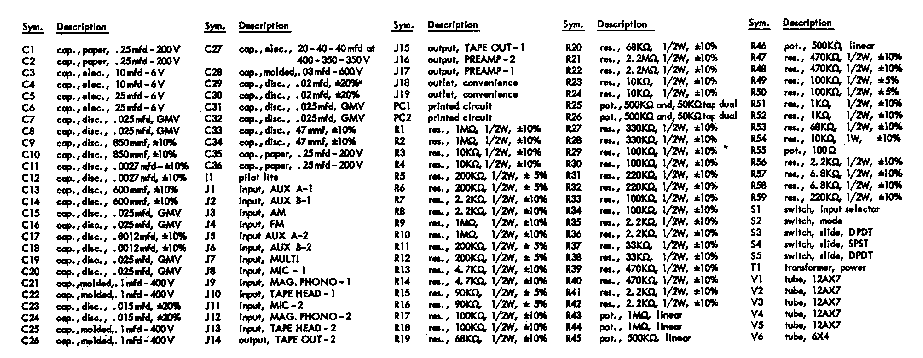

Eico ST 84/HF85
Ambos compartilham o mesmo circuito. Diferenciando apenas o gabinete externo.
Clique para ver o circuito ampliado

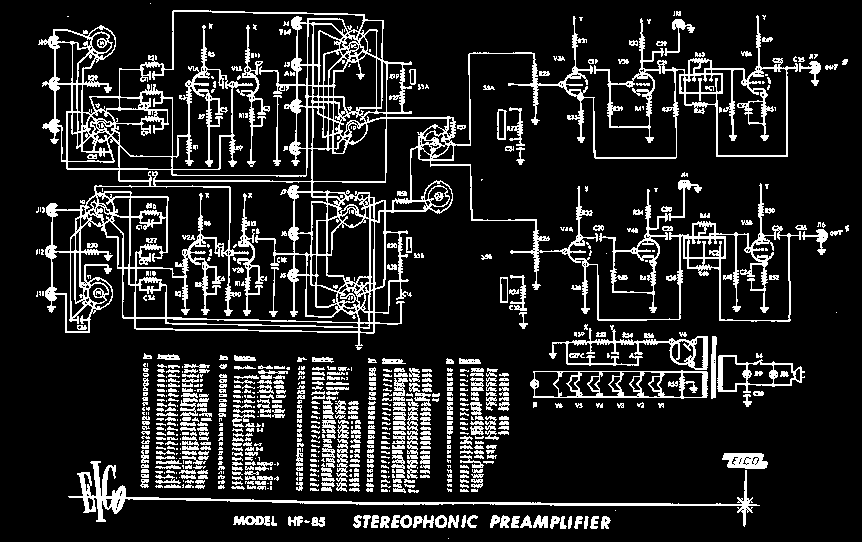

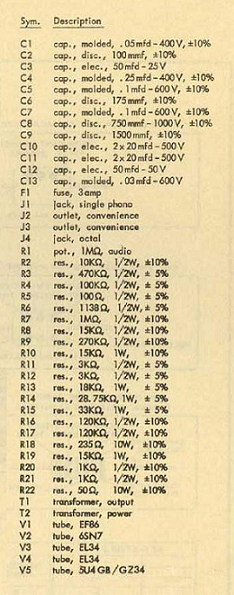

O pré amplificador ST84.

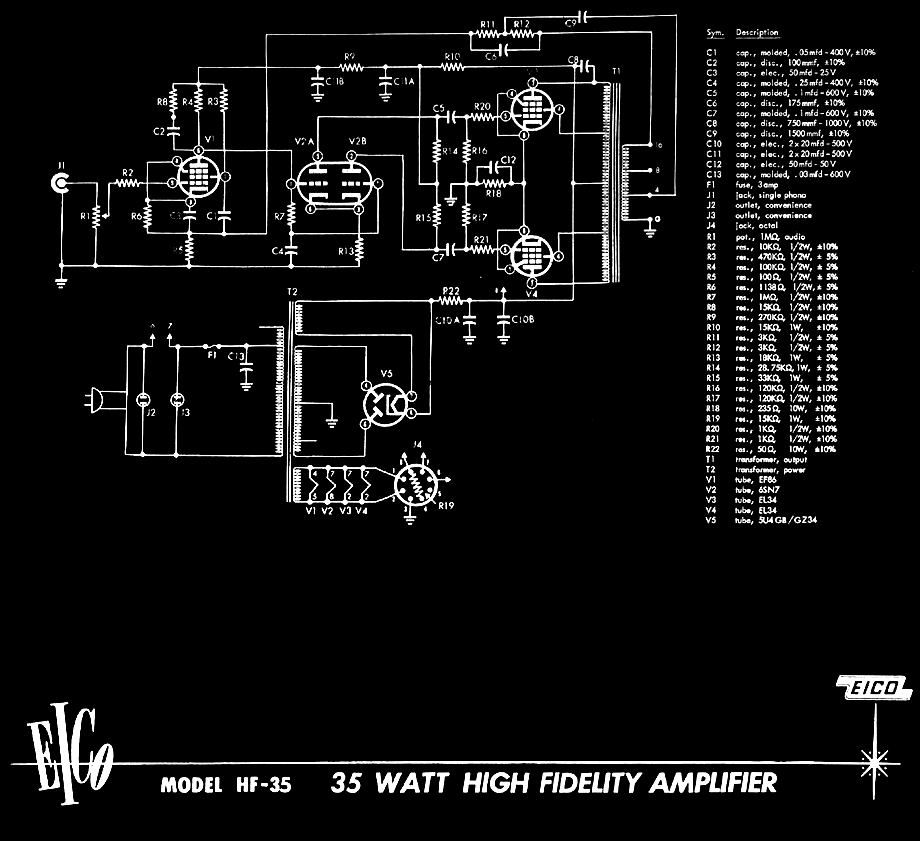

Eico HF 35
Clique para ver o circuito ampliado

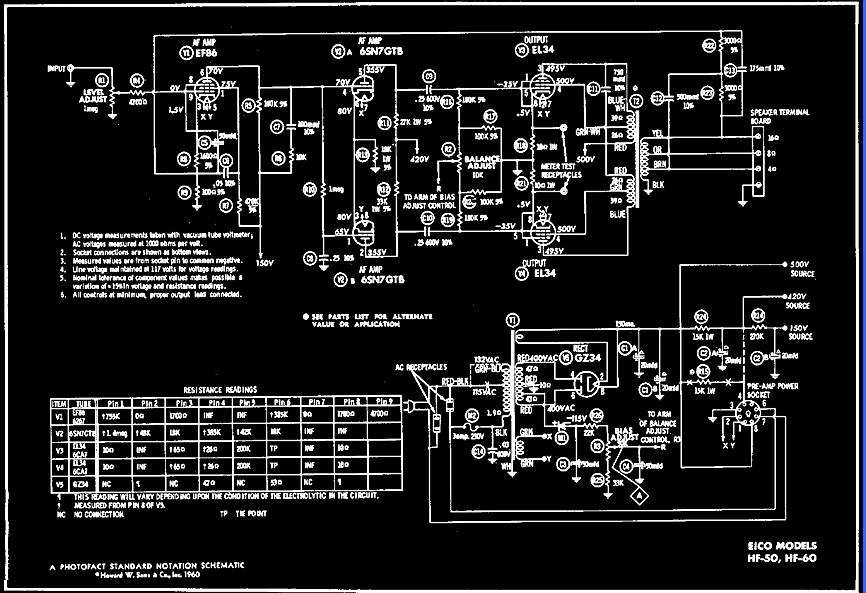

Também oferecidos em mais duas versões o Eico HF 50 e o Eico HF 60.
Clique para ver o circuito ampliado
Dmitriy Nizhegorodov propos uma modificação com 2A3 em
http://www.novacon.com.br/audio2a3amp.htm
