 Primeiro Capítulo.

Esta historinha inicia em 1958 quando meu primo Toninho quis comprar um som. Lembro-me bem que foi em 1958, pois transcorria a Copa do Mundo na Suécia e se ouvia tudo pelo rádio com um “fading” danado pois não havia ainda satélites para comunicação. O rádio ia decaindo até v. ouvir apenas estática. Televisão ? Só depois que os filmes viessem para cá.

Naquela época o mercado era mal abastecido o que deixava brecha para certas pessoas entrarem no mercado e participar de forma efetiva. O Jornal do Brasil era líder em anúncios e um determinado fulano, anunciava uma “Vitrola –K” construída ao gosto do cliente. Como o Toninho queria comprar uma, pediu-me para acompanhá-lo e trocar algumas opiniões. Fomos até o endereço do “fabricante”, que ficava num fundo de vila da Rua Ana Néri. Lá vimos que o construtor era um “marceneirotrônico” ou um “eletromarceneiro”. Na verdade ele construía um único móvel universal padrão e de amplas dimensões, destinado a adaptar vários tipos de rádios e vários tipos de toca-discos.  Naquela época eram comuns excelentes rádios de excedente de guerra de procedência americana, tais como o Scott, National, Hallicrafters e outros, além de chassis prontos ou para montar da italiana Geloso, da Francesa Colonial (com a não encontrável válvula 6E8), da Sueca Torotor e os kits brasileiros da Diamond , Filofon , da Argentina Douglas etc. Os toca discos disponíveis eram o Garrard. O Collaro ,o Webster,o AGA, e os nacionais, VM-Standard-Electric e o Eltronmatic.

Quem não dispusesse de rádio/amplificador, este Sr, oferecia dois tipos de rádio/amplificador montados no mesmo chassis. Sempre com bobinas Lumor de duas faixas usando 6K8 na conversão, 6K7 na FI.

O amplificador podia ser um simples com 6Q7/ 6V6 ou um 2X 12AX7 2X 6V6 usando o conhecido circuito “Fidelinho” da EASA . Retificadoras 5Y3 ou 5U4. tudo com opção de olho mágico 6E5 ou 6U5. Pré-amplificador com 6SC7 para relutância variável no modelo de saída simples. Transformadores Lusito e Alto-falantes Pena-Simon.

Meu primo optou pela versão Fidelinho com toca-discos Collaro e cápsula GE VR1.

Com este sistema ele conviveu até 1965.

O rádio nada tinha de mais, mas o amplificador era bom e competia com os modelos comerciais da Standard Electric, da General Electric, da Invictus, e de outras marcas famosas de seu tempo, era imponente, e muito mais barato. Na verdade o uso de válvulas de série antiga já em desuso, a escolha do material empregado e a produção do móvel “In-loco” favoreciam a queda de preço, outros fatores eram a produção artesanal sem empregados, e a ausência de uma firma com custos fixos. Tudo era produzido em casa. Não eram precisos contador, aluguel, impostos etc.

Conheci mais duas vendas feitas na mesma época e no mesmo ano deste mesmo equipamento. Uma foi vendida a outro primo José que acabara de se casar. Mesmo rádio com amplificador “Fidelinho” com toca discos Eltronmatic. Mais tarde transformei o áudio desta para 6L6 usando um diagrama da Thordarsosn com transformador EASA. A outra foi de meu vizinho e companheiro Luis que usou um Radio “Diamond” com sete faixas de onda, com amplificador “Electronic” toca discos e alto falante “Sincro”. Nada melhor em termos nacionais da época.

Esta era a aparência do equipamento de 1958... a “Eletrola K” ...Lembre-se que o desenho foi feito de memória a computador.

O móvel era oferecido em Marfim, Imbuia, Canela ou numa decorativa mistura de madeiras.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Segundo Capítulo.

Após anos de uso, Toninho resolveu entrar na era estereofônica. Era 1965, ano do 4º centenário da Cidade do Rio de Janeiro. Ele mesmo comprou o conjunto Cosmoson ST-20 com o pré-amplificador equalizador PA-18 e os filtros divisores DF-1.

Ele mesmo preparou o novo painel frontal do móvel, elevando rádio numa nova plataforma interna, e criando um espaço abaixo para receber o novo amplificador, agora para receber os dois chassis e também mandou trocar a cápsula do Collaro por uma nova VR-22.

A intenção era: Manter o rádio como estava e colocar o toca-discos em estéreo com o conjunto Cosmoson. Após ter terminado toda a estrutura mecânica, ele me chamou para ver a obra e colocá-la para funcionar.

Este era o conjunto Cosmoson adquirido pelo Toninho.

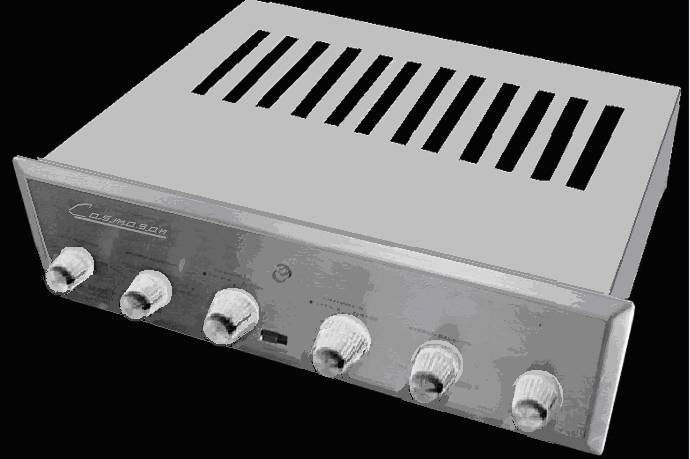

Amplificador Cosmoson ST-20

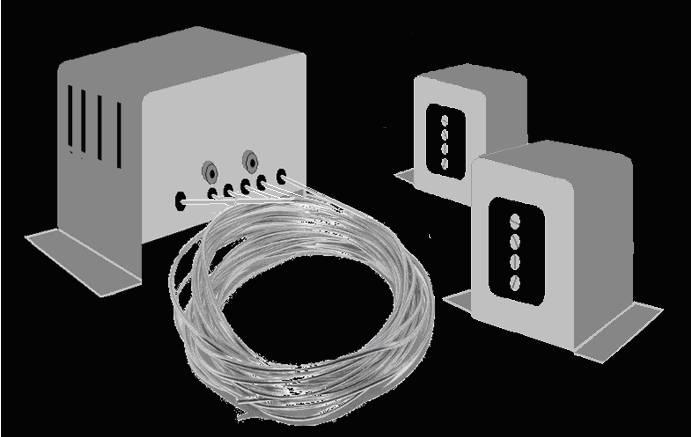

Pré-amplificador Cosmoson PA-18 e dois divisores Cosmoson DF-1

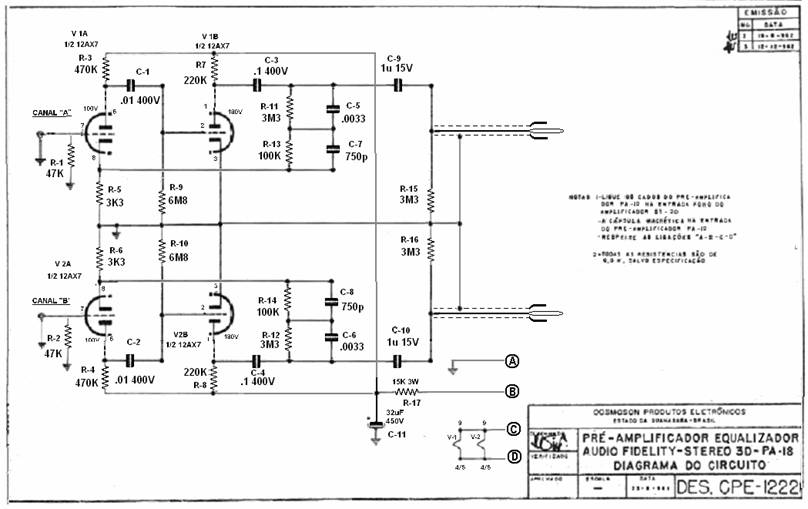

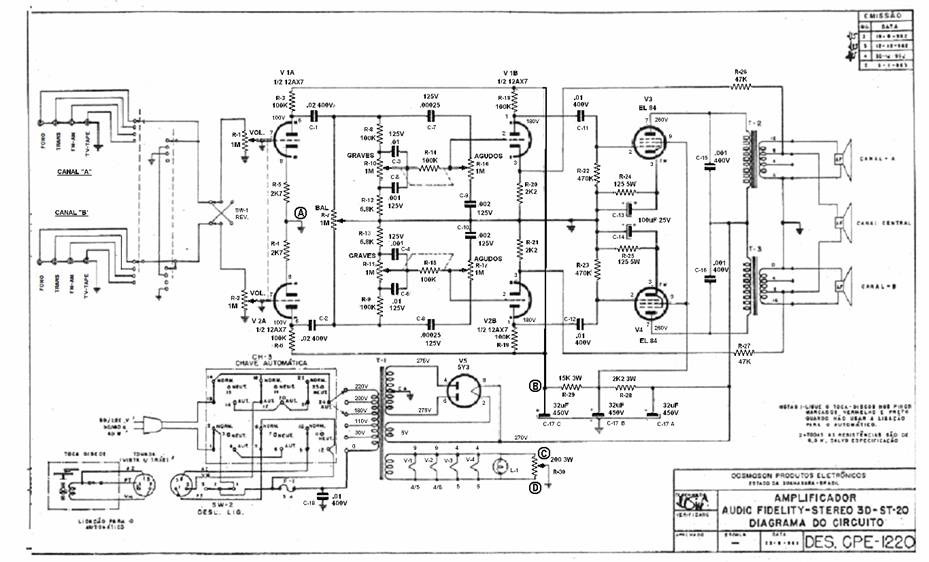

Aqui temos os diagramas dos elementos componentes da cadeia Cosmoson.

CLIQUE PARA VER EM TAMANHO GRANDE

CLIQUE PARA VER EM TAMANHO GRANDE

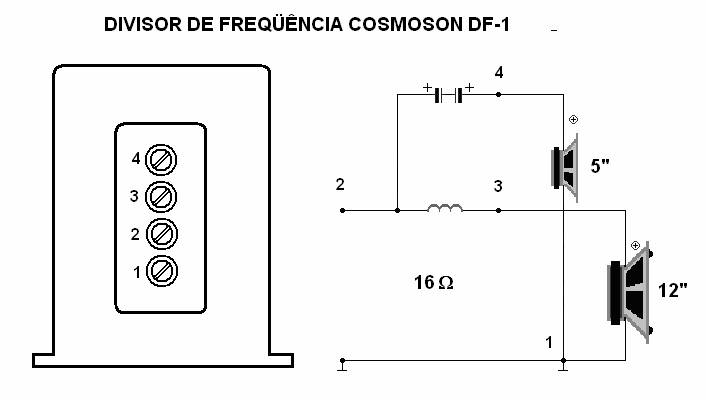

Os divisores muito simpáticos com a caixa pintada em tinta cristal verde escuro e dois leões com a coroa, eram caixinhas tentadoras para se ver o que tinha dentro. Abri uma delas e achamos dois capacitores eletrolíticos Rubicon de 10+10uF x 25V e a bobina de núcleo de ar (que jamais podem saturar) de 0.16 mHy. Corte em 1200Hz.

Ainda faltavam os alto-falantes e as caixas acústicas. Na rua Voluntários da Pátria tinha um alemão numa galeria próxima a rua Real Grandeza que iniciava a produção dos primeiros amplificadores transistorizados em kits. Utilizava o que tinha de mais moderno na época: - transistores franceses Planepoxi Sopelec – Jamais vi estes transistores em outro lugar!  E saída 2x OC26. Ele mandava fabricar umas caixinha bem simpáticas com pórtico tipo bass-reflex, forradas externamente em folheado de madeira imitação de jacarandá e internamente com absorvente acústico, mas vinham sem alto-falantes.   Os falantes sempre com 16 Ohms (na época eram encontráveis) foram comprados na lojinha do Diniz na rua S. Clement: Dois Novik de 12” e dois tweeters Cibeal de 5”, todos com o famoso Alnico V ! Tínhamos completado a cadeia.

Desta forma ficou a aparência do conjunto:

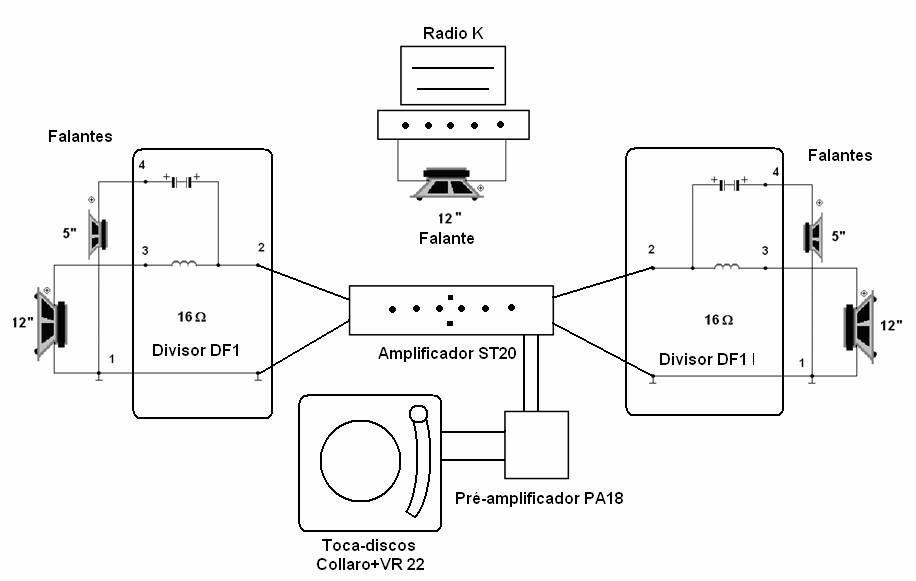

Precisávamos colocar o “bruto” a funcionar. A primeira tentativa usou esta configuração:

Nenhum problema com esta configuração. O toca-discos operava através do amplificador estéreo e o radio tinha todo um sistema separado. Muito bem, lembro-me que tudo durou uma semana. O Toninho queria porque queria u canal central. Afinal de contas o canal central já estava ali mesmo na caixa do “conjunto K”. Por que não fazê-lo operar?  Nesta ocasião optei pela solução mais simples: fomos à uma loja de ferragens perto de casa e compramos uma chave de faca dupla pequena. O que fazia com que se escolhesse a função do alto falante central, O Pena-Simon. A chave ficava escondida na lateral trazeira direita e interna do gabinete, afinal era muito desagradável ver aquela chave de baquelite marrom aparecer. Lembro-me da marca.. “Eletrônica” com um “E” manuscrito.

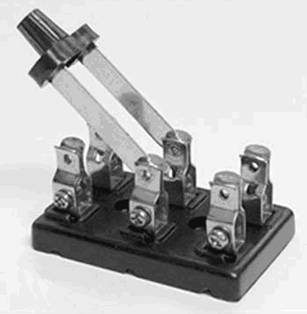

Aqui temos a chave:

Aqui temos a forma de ligação utilizada:

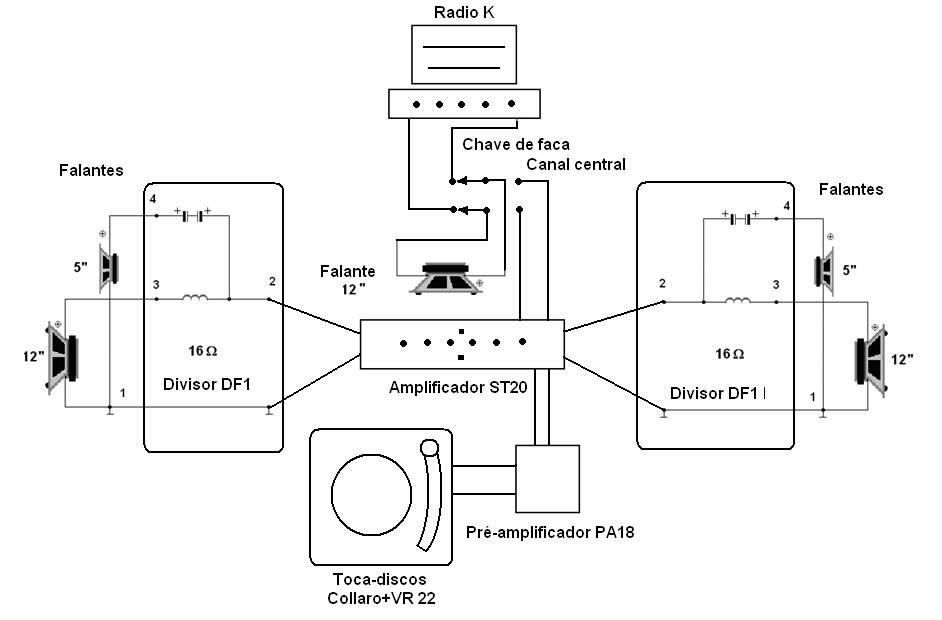

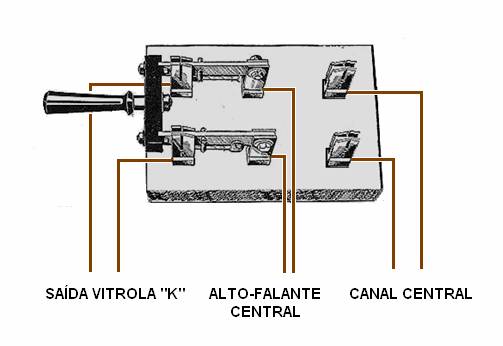

E aqui temos o circuito como ficou:

Na verdade ele não ficou. Não demorou uma semana para levar um “esporro” do pai dele. Isto porque o rádio antes funcionava e toda a vez que o pai dele ligava o rádio ficava mudo, pois a chave estava ao contrário. Nessa jogada toda o Toninho ficava de “boi de piranha” mas a coisa era divertida. “Coloca tudo como estava!” bradava o tio Antonio. O Toninho queria o canal central. Em casa eu também levava as sobras da fofoca é lógico. E ai entra o terceiro capítulo.
