Cortese Stereo Power Amplifier
Aqui apresentamos o amplificador Shindo Cortese F2a. De forma análoga ao Shindo Sinhonia utiliza duas F2A em sua etapa de saída. Diferentemente ao modelo Sinhonia, é um amplificador estereofônico com saídas em Single Ended. O Cortese compartilha com o Sinhonia o mesmo chassis, mas possui um circuito muito simples e ao mesmo tempo muito eficiente. As válvulas de saída F2A de fabrico Siemens são extremamente difíceis de serem encontradas mas o Sr. Shindo adquiriu centenas delas absolutamente novas destinadas à reprodução nos amplificadores Klangfilm que equipavam a grande maioria dos cinemas do Japão. Estas válvulas destinadas a uso contínuo têm 10.000 horas de vida garantida, tanto que nos cinco últimos anos, de todos os amplificadores vendidos, nenhum voltou para reposição das mesmas.
Se V. quiser montar uma réplica, oferecemos o circuito aproximado deste aparelho, pois o mesmo foi objeto de profunda discussão em fóruns por isto apresentamos o resultado do mesmo.
O Cortese 2a e um amplificador de apenas dois estágios onde o primeiro é constituído por uma válvula pentodo triodo tipo 6AW8A utilizada como separador de sincronismo de TV, aqui configurada em amplificador de mu atacando diretamente a etapa de saída, a já comentada F2 a.
Neste circuito temos uma interessante configuração com a presença de uma válvula amortecedora EY88 no circuito de alimentação das F2a e um diodo 1N4007 da alimentação das grades auxiliares.
Sua função é dupla. Primeiramente evitar qualquer oscilação no estágio seja por sobrecarga do sinal, seja por oscilação oriunda do descasamento nos alto-falantes. A outra visa preservar ainda mais a vida útil das F2 a devido ao retardo de alimentação das válvulas de potência. Esta providência se torna útil durante a reprodução de gravações de sons complexos como a de múltiplos instrumentos diferenciados, provendo sons bem limpos.
Esta configuração é em base aquela usada nos circuitos de deflexão horizontal onde se necessita a mais perfeita reprodução dos dentes de serra. Sendo, portanto a etapa imune de oscilações parasitárias de qualquer tipo, respondendo a todos os tipos de transientes sonoros mesmo à máxima potência.
A F2 a é uma válvula famosa pela baixa distorção e pela qualidade de som agradável que oferece.

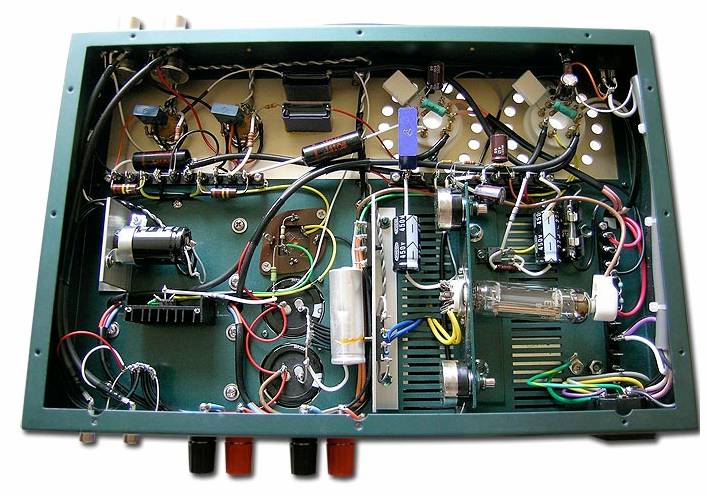

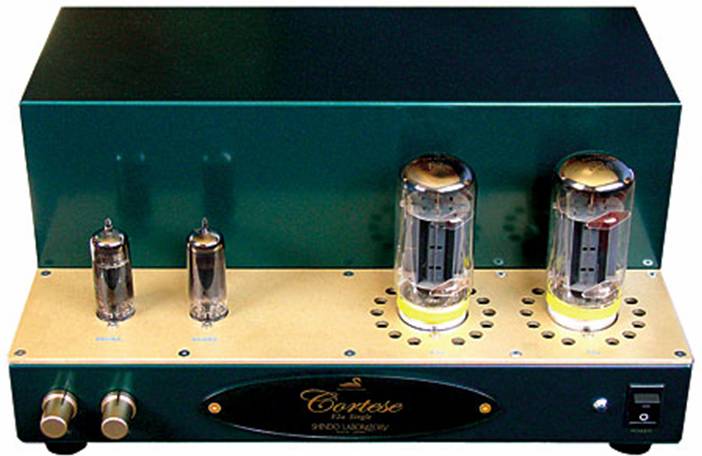

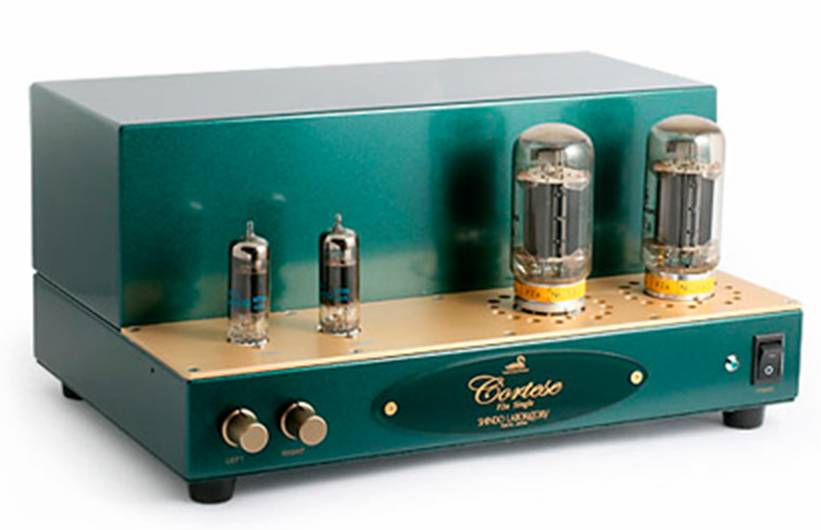

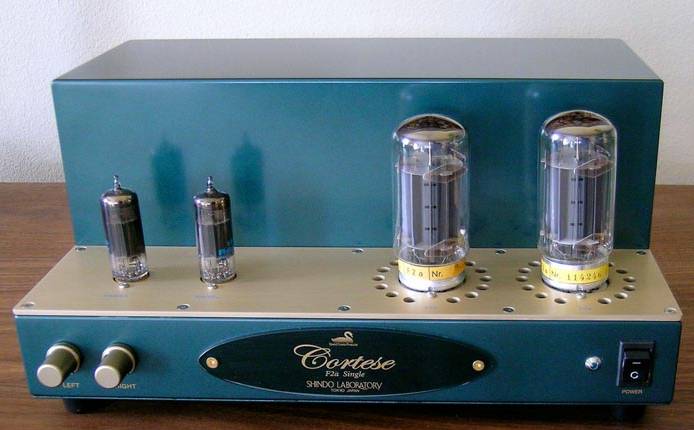

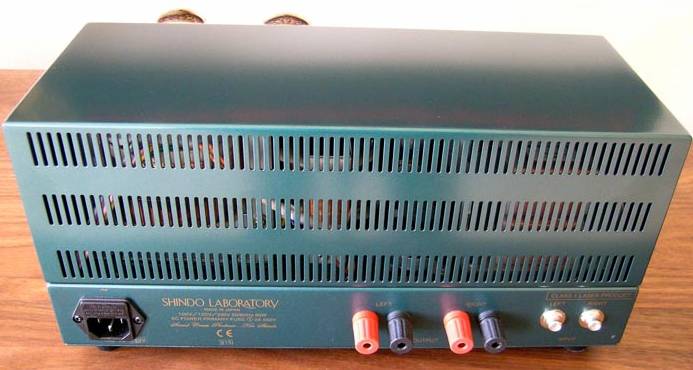

A seqüência de fotos abaixo dão perfeitamente para visualizar o equipamento.
A F2 a é conhecida pela alta qualidade de áudio proporcionada.
O circuito em si já possui baixa distorção e em nosso circuito teremos realimentação negativa zero; o que contribui para uma espetacular dinâmica de resposta.
Os amplificadores da Shindo se esmeram numa excelente e agradável audibilidade.
O Amplificador Estéreo Cortese fabricado por Shindo Laboratories, é um tipo estéreo Single Ended concebido por Ken Shindo. Destinado a um público maior e apreciador do conhecido Sinhonia. Produzido em duas versões, é fornecido com etapa de saída com válvulas 300B ou F2a. Potência de 8 watts com a 300B ou 10 watts com a F2a. Neste segmento vamos apreciar apenas a versão F2a. Compacto, atraente é construído no melhor compromisso tecnológico, Um Clássico. Exige alto-falantes com sensibilidade de 90db para melhor reprodução possível, dos tipos empregados pela Siemens Klang Film.

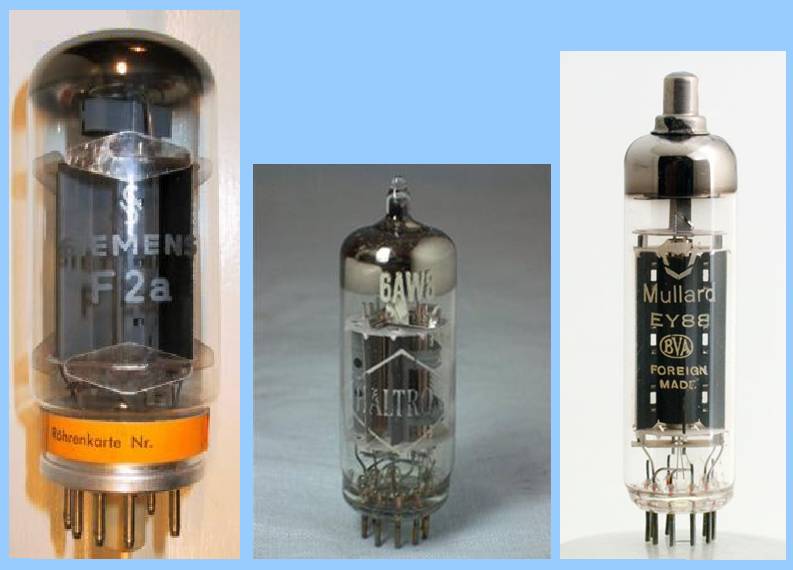

Válvulas utilizadas:
2xF2A 2x6AW8 1xEY88

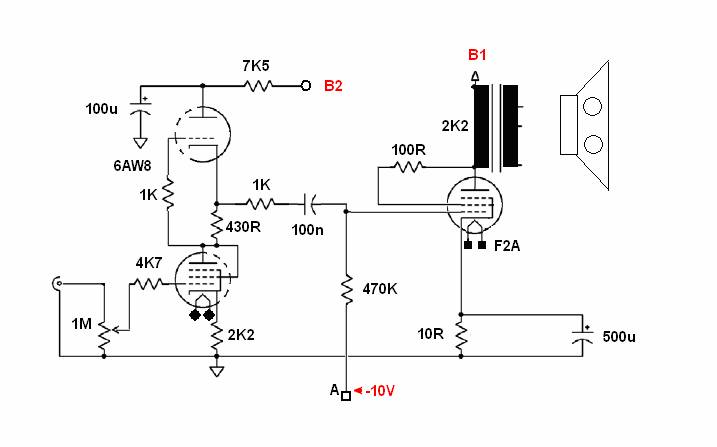

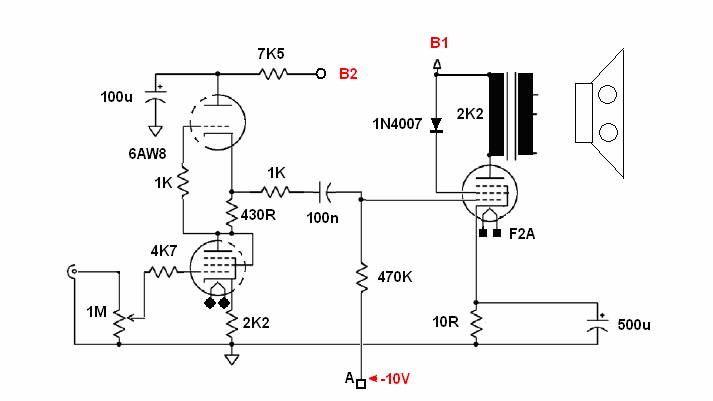

Circuito de cada um dos amplificadores
Amplificador para ambos canais Conexão Pentodo.
Em conexão triodo

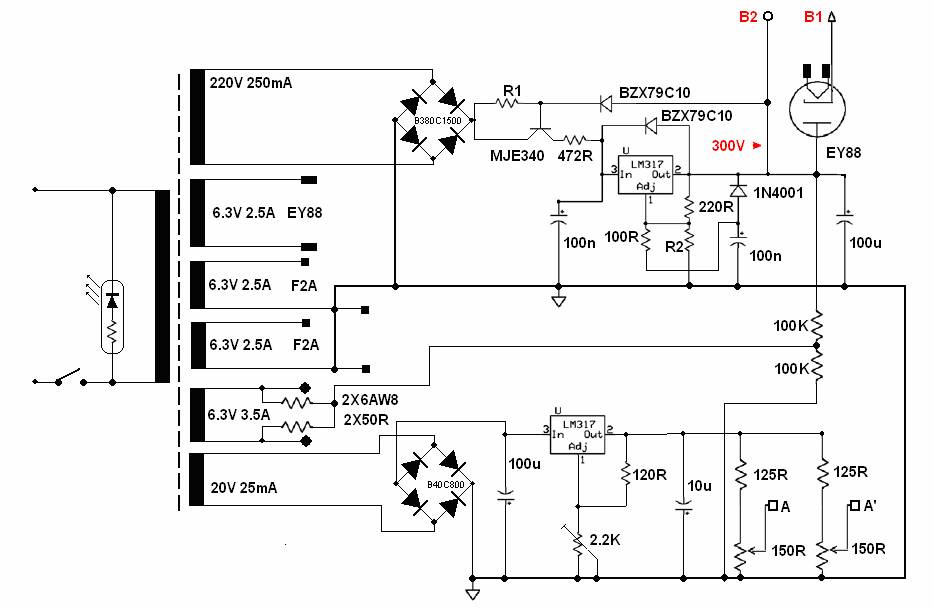

Fonte comum para ambos canais.

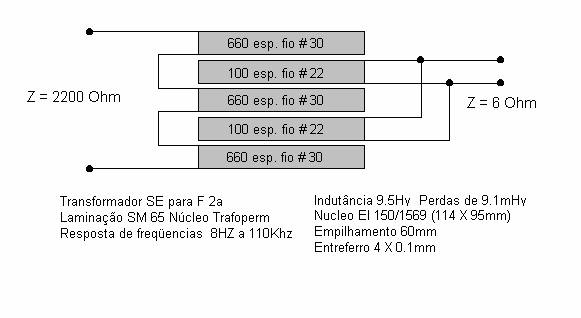

O transformador de saída é o mesmo da versão apresentada por S. Neuman e visualizada no capítulo anterior.

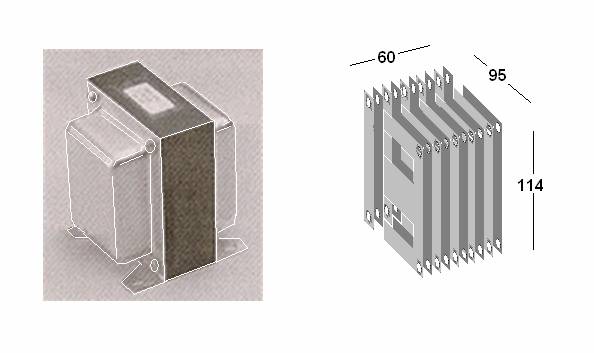

Tipo de montagem e laminação
